Modification relais de secours F1ZBV / Yaesu DR-1

Le relais principal F1ZBV est muni de 2 options à laquelle nous avons du mal de nous passer quand nous passons sur le relais de secours.
Cet article décrit les améliorations qui ont été réalisées sur le Yaesu DR1 utilisé pendant les maintenances et/ou les réparations.
Le relais dispose désormais du reboot automatique du routeur 4G et de la détection de présence secteur.

En introduction, je donne les liens de référence à lire avant cet article.

Description de la carte pour SvxLink (développé en 2014):
F1ZBV: Carte SVXLINK

Intégration de la carte dans un relais Yaesu DR-1:
F1ZBV: Rack Yaesu DR1-X avec SVXLINK + Raspberry

Intégration de l’information de présence secteur sur votre relais:
SVXLINK: Présence secteur sur votre relais

Intégration du reboot de votre routeur 4G sur votre relais:
Reboot routeur automatique si coupure Internet

Cet article décrit juste la modification du relais de secours avec des fonctions déjà intégrées et décrites précédemment.
L’idée était de faire les modifications le plus simplement possible en préservant le montage actuel.

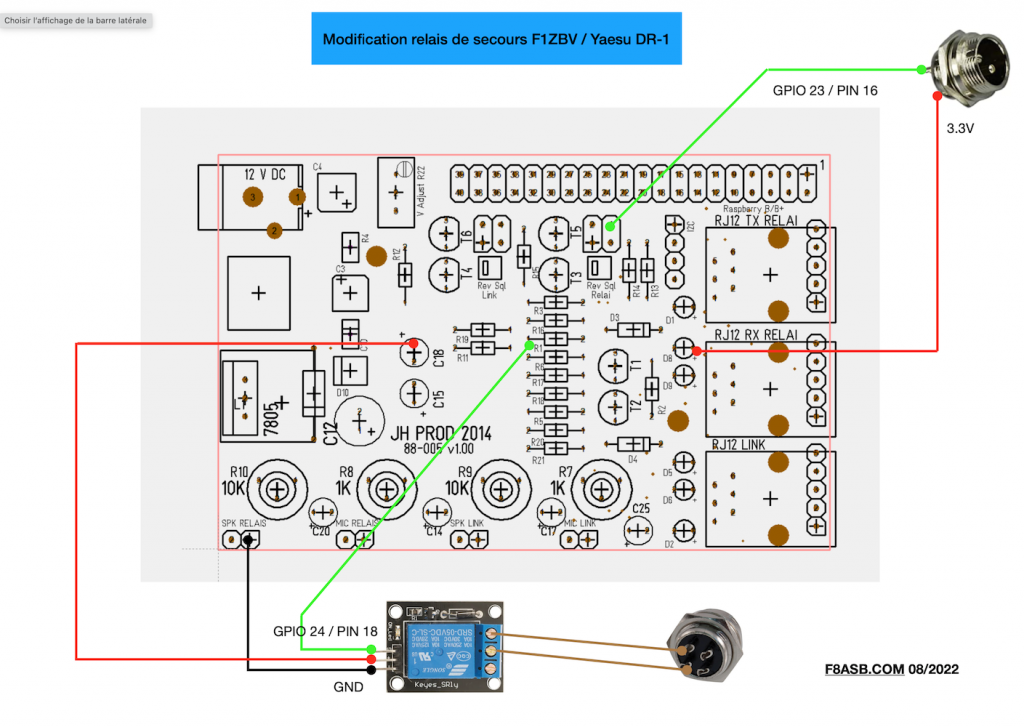

Voici le schéma du montage à réaliser, la carte peut gérer 2 voies ( relais + link )
Sur la carte, nous avions câblé uniquement une seul partie. Pour les rasions de facilité de câblage c’est la partie Link ( car il y a tout sur un prise RJ12).
Nous allons simplement ressortir les signaux nécessaires en soudant des connecteurs mâles Dupont.

Nous devons reprendre les signaux suivants:
Un GPIO + un 3,3V pour la présence secteur.
un GPIO + un 5V + une masse pour le pilotage du relais

Le mode de fonctionnement:

Un relais externe alimenté en permanence commutera un relais qui mettra le contact GPIO23 au 3,3V ce qui nous donnera une entrée à 1. Si il y a une coupure secteur le relais sera décollé est l’entrée GPIO sera à 0.

Un script ping tous les 15min l’adresse de google, si elle ne réponds pas (pas d’internet), on  envoi une impulsion sur le GPIO24 pour enclencher le relais et coupé l’alimentation du routeur. Ce qui l’initialisera.

Photos du montage:

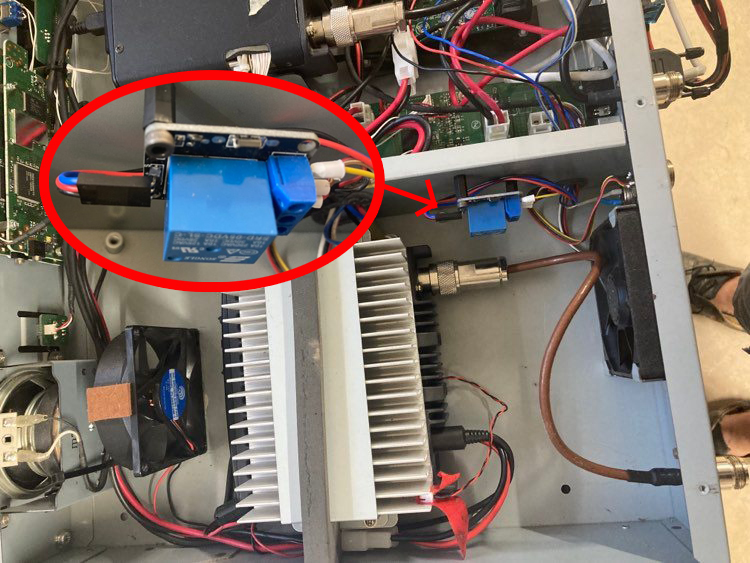

Montage du relais avec des entretoises nylon

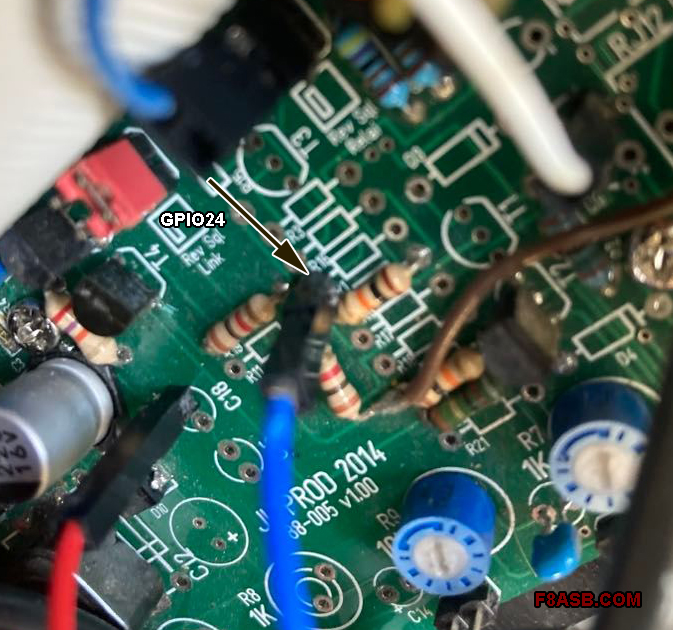

GPIO24 pour piloter le relais

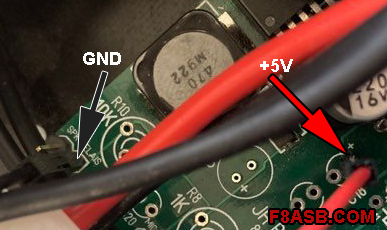

Branchement du 5V et de la masse pour le relais

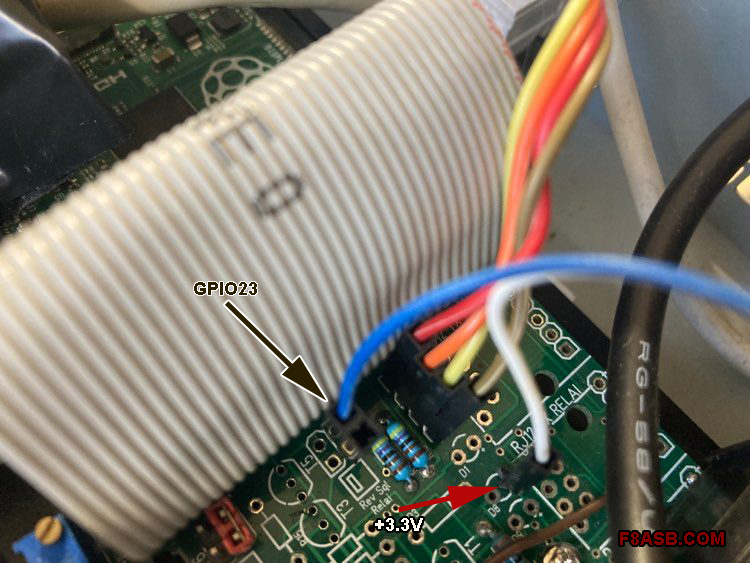

GPIO23 et 3,3V pour la présence secteur

Il y a juste à relire les articles précédents pour la mise en place des scripts associés.

Conclusion:

SvxLink me fascine toujours autant sur la possibilité d’ajouter des fonctions en parallèle sur système de base avec des scripts. Il n’y a aucune limite au développement.
Vous pouvez reprendre les options dans votre montage en reprenant les signaux sur votre Micro Ordinateur.
