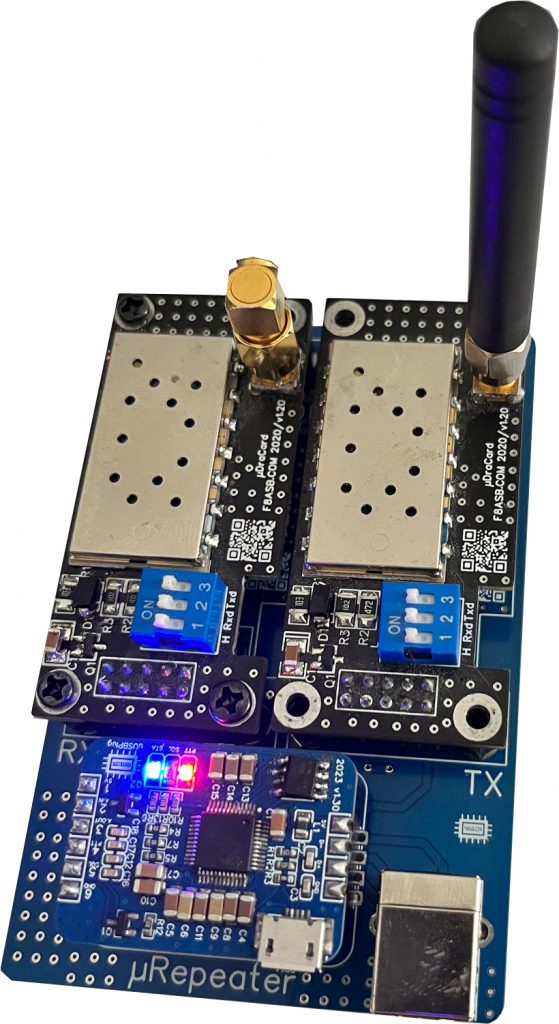

Le µRepeater est un exemple d’implantation de la µUsbPlug dans une application dédiée.
Dimension: 65 x 100mm
L’exemple ici intègre deux modules µDraCard un pour l’emission et un pour la reception.
On retrouve là un veritable relais ultra compact.
Il suffit d’y ajouter des cavités et un amplificateur si on le souhaite dans le cadre du mode de fonctionnement sur la même bande.
Bien sûr vous pourrez faire un transporteur VHF vers UHF, cela dépendra des modules µDraCard que vous intégrerez.
Liste des composants à souder dans le cadre du montage des SA818 directement sur la carte:
| N°composant | designation | Empreinte | Quantité |
| C1 | 10uF | CAP-SMD_L3.5-W2.8-R-RD | 1 |
| D1 | 1N4007M7 | SMA(DO-214AC) | 1 |
| P1 | 2.54_2x5 | HDR-5X2/2.54 | 1 |
| Q1 | NPN-SOT23 | SOT-23-3_Y01 | 1 |
| R1 | 10K | 1206 | 1 |
| R2 | 4,7K | 1206 | 1 |
| R3 | 1K | 1206 | 1 |
| RF1 | SMA ANT | ANT-TH_KH-SMA-K514-13N | 1 |
| SW1 H/L | HE10 1×3 | 1 | |
| U1 | DRA818U | DORJI_DRA818U | 1 |
Liste des composants pour la partie connection µUsbPlug:
Il y a juste cela à ajouter dans le cadre de l’utilisation des 2 µDraCard
| Q1 Q2 | connecteur 5×2 pin male | 2 | |
| Q3 | connecteur 4×1 pin femelle | 1 | |
| Q4 | connecteur 6×1 pin femellle | 1 | |
| Q5 | connecteur USB A | 1 | |

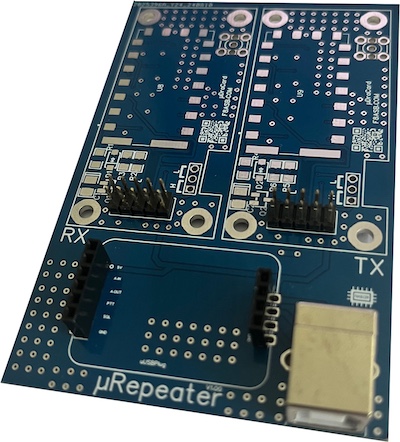

Montage avec µDraCard

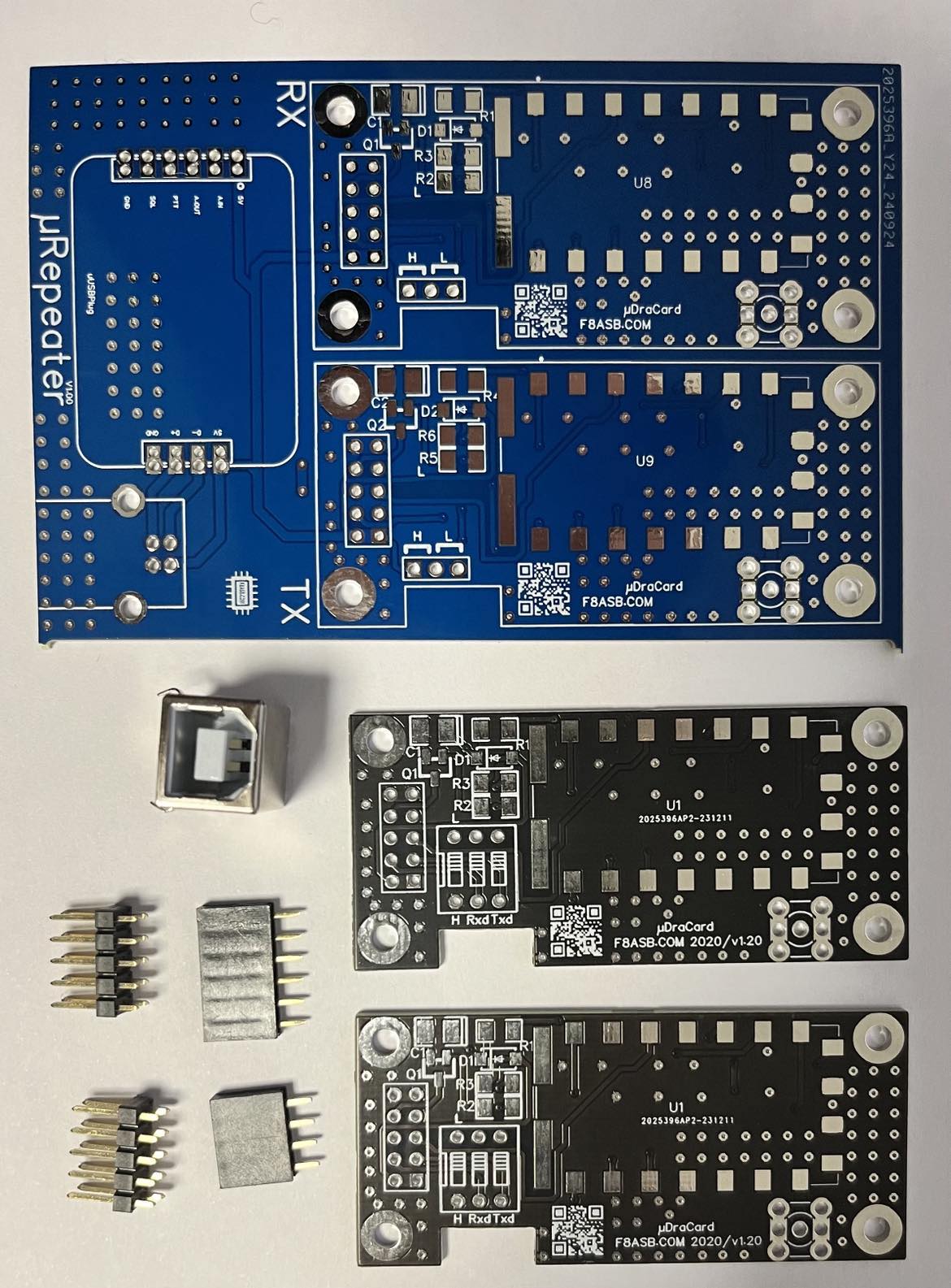

KIT expérimental µRepeater envoi France 13,50€
Experimental µRepeater KIT Worldwide shipping Cost 16,00€

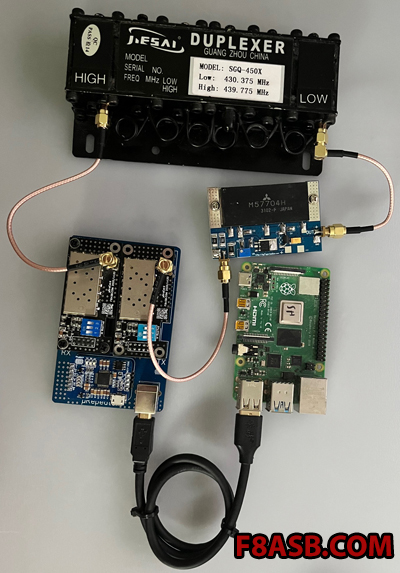

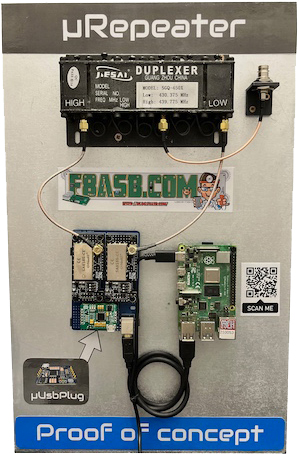

exemple de materiel composant un relais avec un ampliMise en oeuvre relais expérimentale:
Télécharger l’image uUsbPlugV1.X.img.7z pour Raspberry Pi disponible ici
Se connecter en ssh sur le système
Indiquer son indicatif dans le menu hotspot
Créer un dossier relais:
mkdir /home/relai
Se rendre dans le dossier:
cd /home/relai/
Télécharger le patch:
wget https://raw.githubusercontent.com/F8ASB/patch_relais/refs/heads/main/install_patch_relais_092024.sh
Appliquer le patch relais
bash install_patch_relais_092024.sh
il faudra sélectionner le mode perroquet pour le mode relai
L’ouverture se fait par 1750hz par défaut, vous pourrez personnaliser le relais en éditant le fichier svxlink.cfg depuis le menu hotspot.
