New! µUsbPlug

µUsbPlug c’est quoi ?

Il s’agit d’une carte qui se connecte directement en USB. L’approche USB lui donne une compatibilité avec tous les ordinateurs.
PAS BESOIN DE DRIVERS

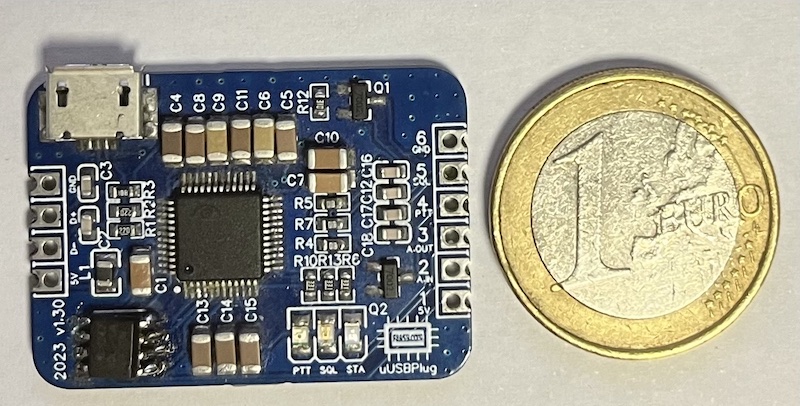

La taille de la carte est très compacte 25x35mm.

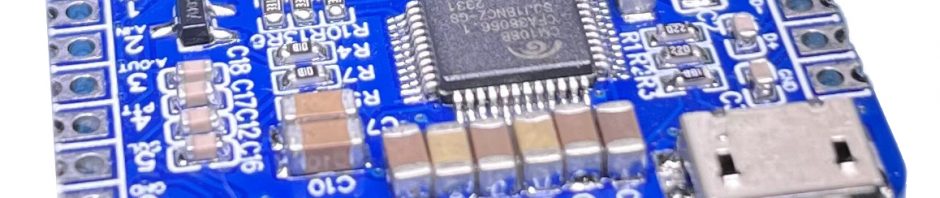

Le composant audio est un CM108 ou CM119 qui lui donne une compatibilité avec Allstarlink et Svxlink, DireWolf ou tous autres programme qui utilisent les ports GPIO intégré au Chip Audio. Mais également pour vos modes digitaux FLDIGI

La carte est reconnue directement par le système.

Le concept de µUsbPlug ?

La carte peut être utilisée de 3 manières différentes:
1 – La carte est branchée sur le mini-Usb et sur une radio. Le connecteur micro Usb est fait pour ça.
2 – La carte est emboitée sur une carte fille personnalisée, cela peut être un adaptateur pour se brancher directement sur un Motorola, cela peut être sur une carte relais ou l’on peut prévoir un connecteur pour le TX et un pour le RX. Sur une carte fille qui permet d’accueillir un µDraCard.

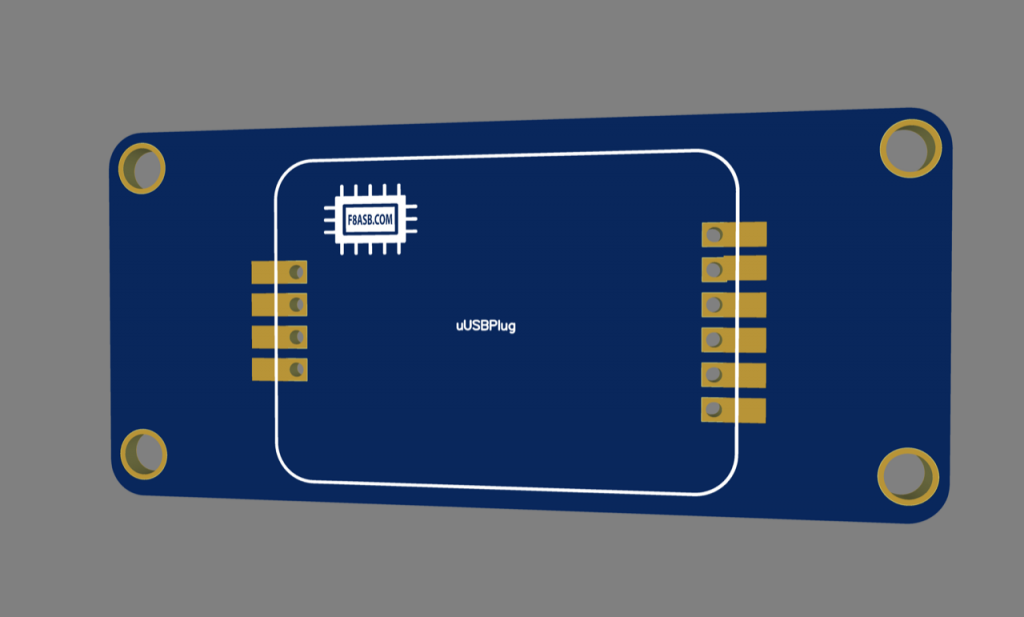

3 – La carte est soudée directement sur une carte fille, les demis-trous sur les cotés permettent de faire des soudures directement sur le CI. (comme le SA818)

La µUsbPlug va vous permettre de fabriquer vos propres cartes en évitant la partie complexe du soudage des CMS. On pourrait appeller cela un module carte son vers radio que vous pourrez intégrer dans vos réalisations.

Différentes cartes filles pourront être développées selon les besoins et les demandes.

L’empreinte sera mise à disposition pour vous permettre de personnaliser vos montages.

Voici, ci dessous, un exemple de carte en cours de développement:

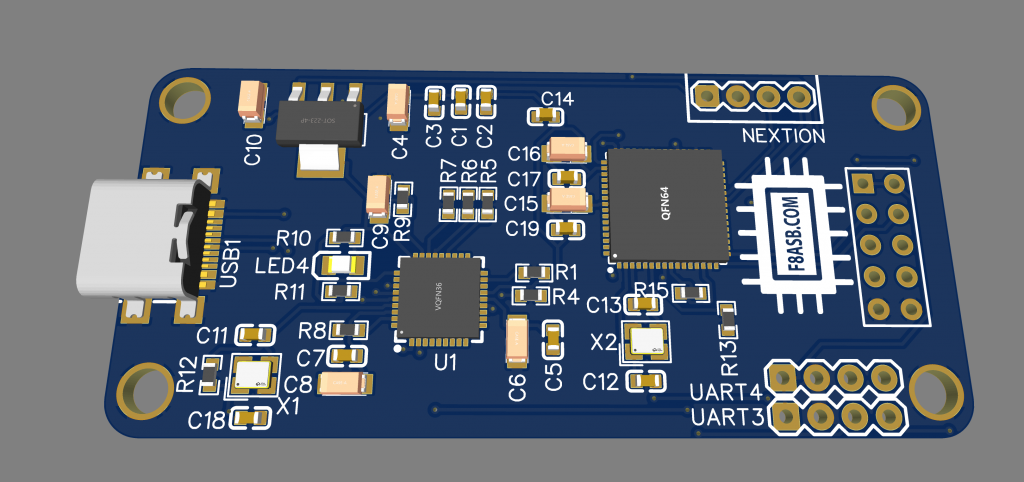

Il s’agit d’une carte qui permet de souder la uUsbPlug à l’arrière de la carte, la partie supérieure est constituée d’un hub usb et d’un convertisseur Usb vers 4 UART.
Les UART permettront de relier directement le SA818 et l’écran Nextion.
L’avantage désormais c’est que cela permettra de communiquer en parallèle et en même temps sur les différents ports.
Cela peut permettre par exemple de faire une voie radio programmable qui pourra permettre de faire un transporteur pilotable.
Le connecteur Nextion est au même emplacement que la uSvxCard ce qu’il la rend 100% compatible.
Les 2 UARTs supplémentaires peuvent permettre de communiquer avec un microcontroller pour des actions personnalisées.
Voici un autre exemple de carte, il s’agit d’une carte comprenant plusieurs cartes prédécoupées.

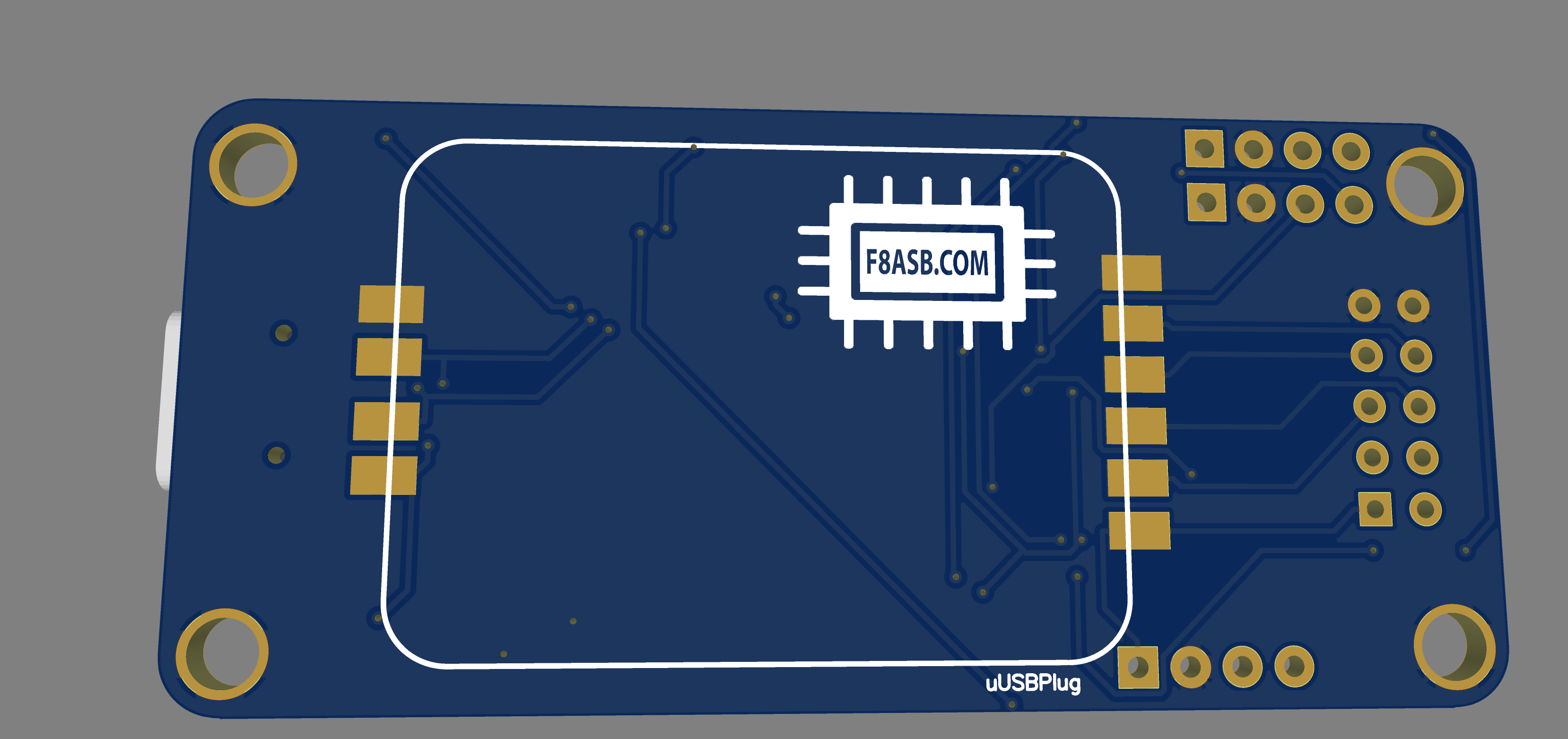

Sur la gauche il s’agit d’une carte de µRepeater, il sera possible de souder les composants présents sur la µDraCard ou alors tout simplement de venir en emboiter 2 µDraCard sur cette carte. Un connecteur type USB A est ajouté car plus solide dans le cadre de démontage réguliers.

Une page dédiée au projet µRepeater est disponible sur le blog.

En emboitant la µUsbPlug sur les connecteurs dédiés, un peu comme un Arduino, le relais sera prêt.
L’ensemble constituera un relai qui pourra être VHF/VHF – UHF/VHF – UHF/UHF.
L’ensemble sera très compact

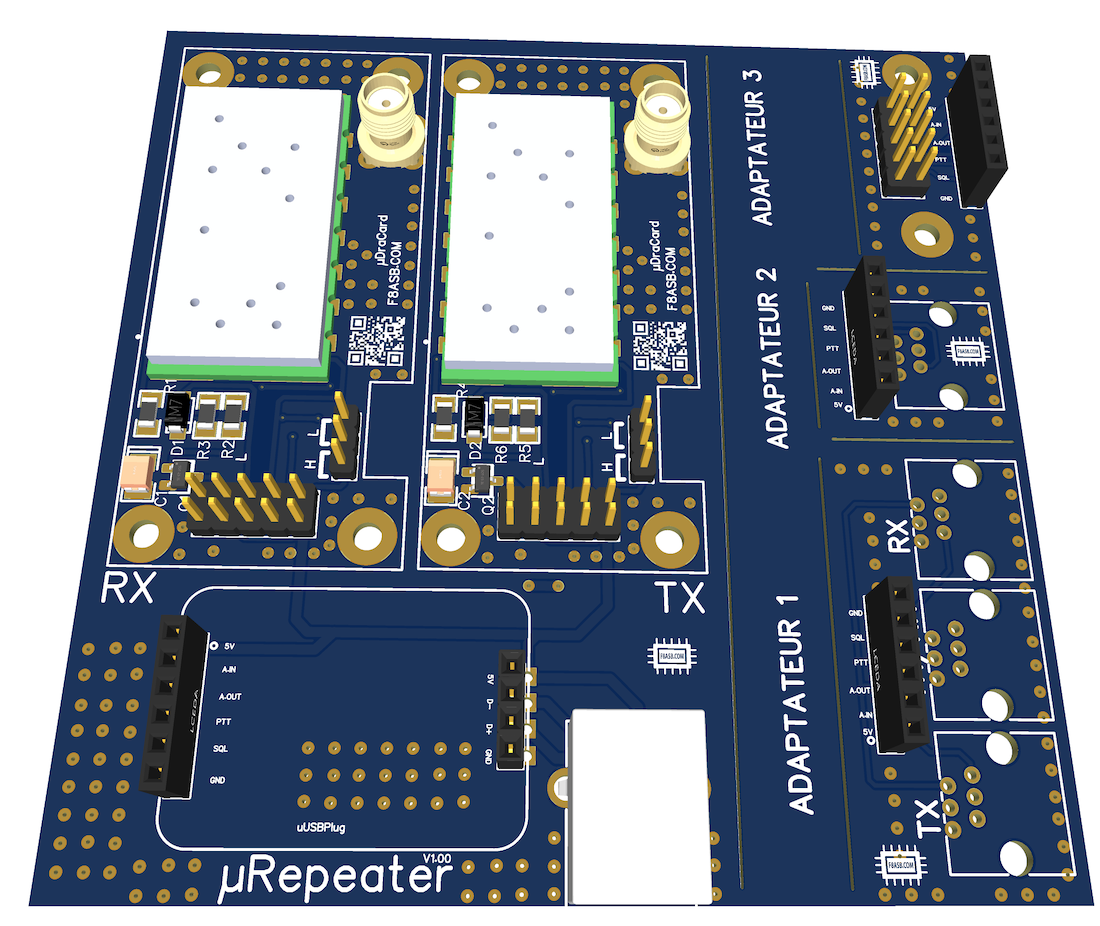

l’adaptateur 1 : permet d’avoir 3 sorties sur la µUsbPlug soit pour un câblage relais, branchement sur un TX et un RX ou soit sur une seule radio pour un point d’accès TX/RX.
Des port RJ12 sont utilisés pour l’exemple.
L’adaptateur 2: permet de pour avoir une branchement direct µUsbCard vers RJ12 pour une radio TX/RX.
L’adaptateur 3: permet de fixer directement sur une µDraCard.

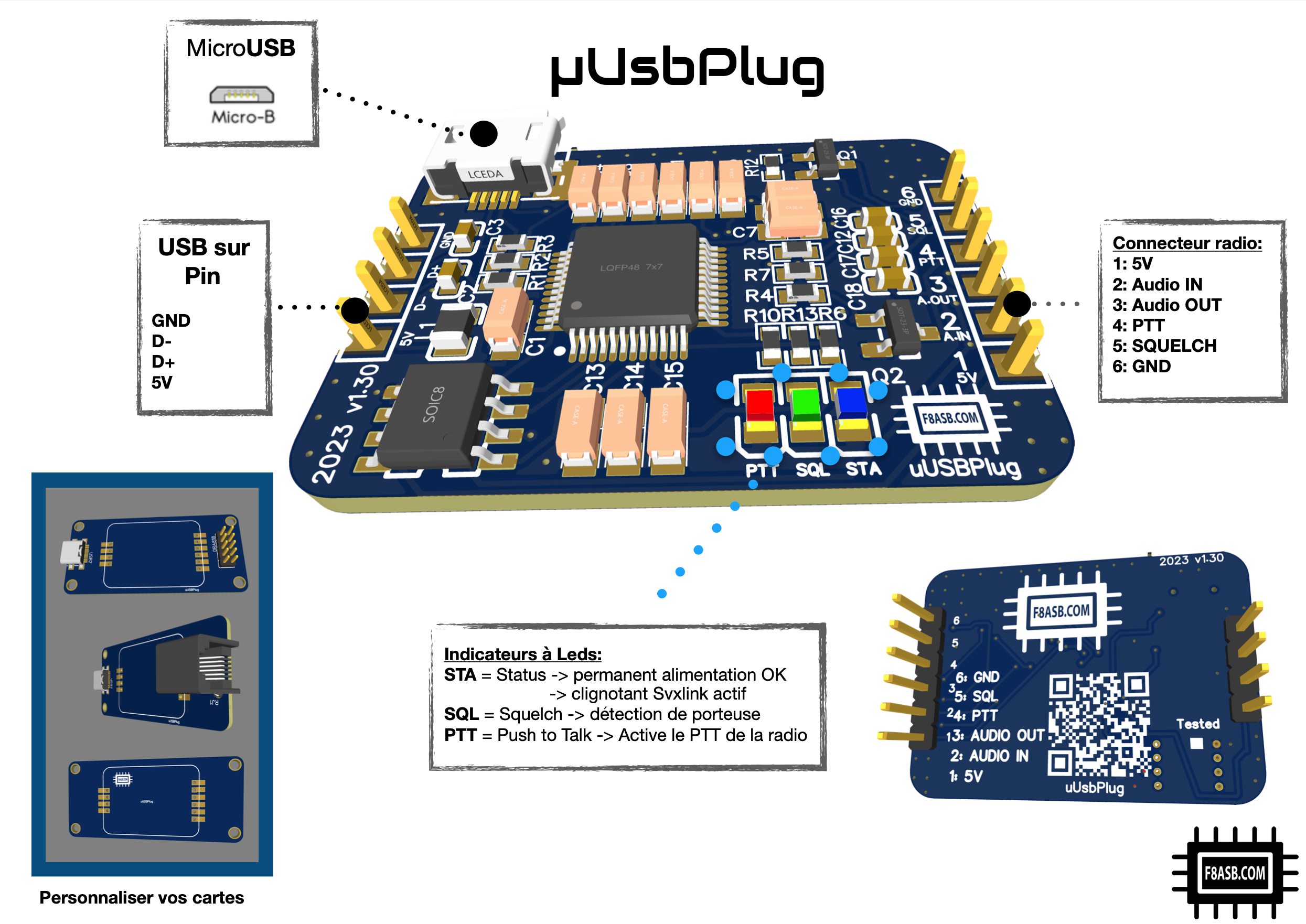

Vous l’aurez compris votre imagination sera la seule limite, car la µUsbPlug s’occupera de gérer l’audio, le PTT et le squelch et de vous indiquer les statuts sur des leds dediées.

Existe-t-il un boitier pour la µUsbPlug ?

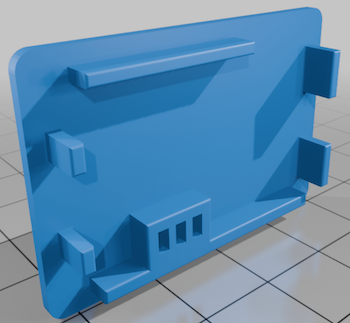

La réponse est OUI, un boitier V1 est disponible sur Thingiverse en téléchargement libre.

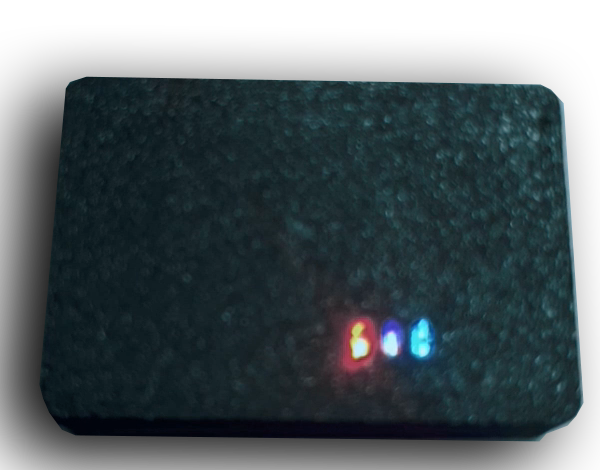

Si on utilise le carte µUsbPlug directement sur une radio, ce petit boitier (43 x 30mm) protège l’ensemble.

Le couvercle laisse passer la lumière des leds.

Les configurations:

Svxlink:

L’image dédiée: https://blog.f8asb.com/les-images-cartes-sd-disponibles/
Dans le fichier svxlink.conf, indiquer les éléments suivants:

RX:
SQL_DET=HIDRAW
HID_DEVICE=/dev/hidraw0
HID_SQL_PIN=VOL_DN

TX:
PTT_TYPE=Hidraw
HID_DEVICE=/dev/hidraw0
HID_PTT_PIN=GPIO3

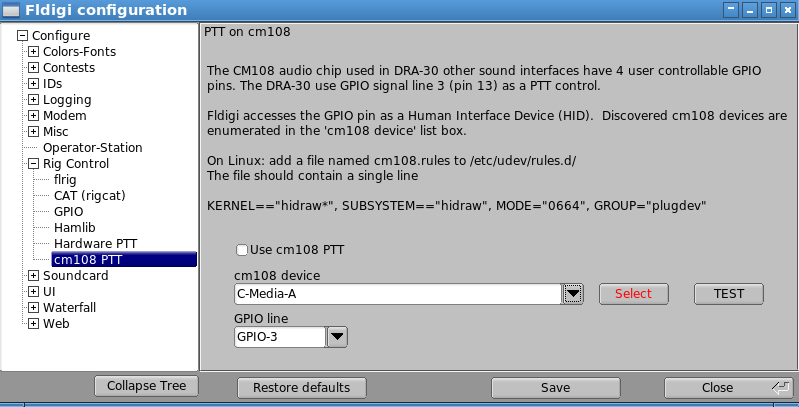

FLdigi:

Rigctl:

$> rigctl -m 6 -P CM108 -p /dev/hidraw0

Rig command: T
PTT: 1

Rig command: T
PTT: 0

Direwolf:

Fichier/etc/igate.conf à créer

# Audio Device
ADEVICE plughw:1,0
ACHANNELS 1
CHANNEL 0

# APRS Callsign/SSID
MYCALL >>CALLSIGN HERE<<

# Modem Mode
MODEM 1200
PTT CM108

# Server Configuration
AGWPORT 8000
KISSPORT 8001

# IGate Information
IGSERVER noam.aprs2.net
IGLOGIN >>CALLSIGN HERE<< >>PASSCODE HERE<<
IGTXVIA 0 WIDE1-1,WIDE2-1

# Filter repeating of IGate-receved messages to only
# "message" type objects originating within a 50km radius
IGFILTER m/50
IGTXLIMIT 6 10

Allstarlink:

Avec µDraCard:

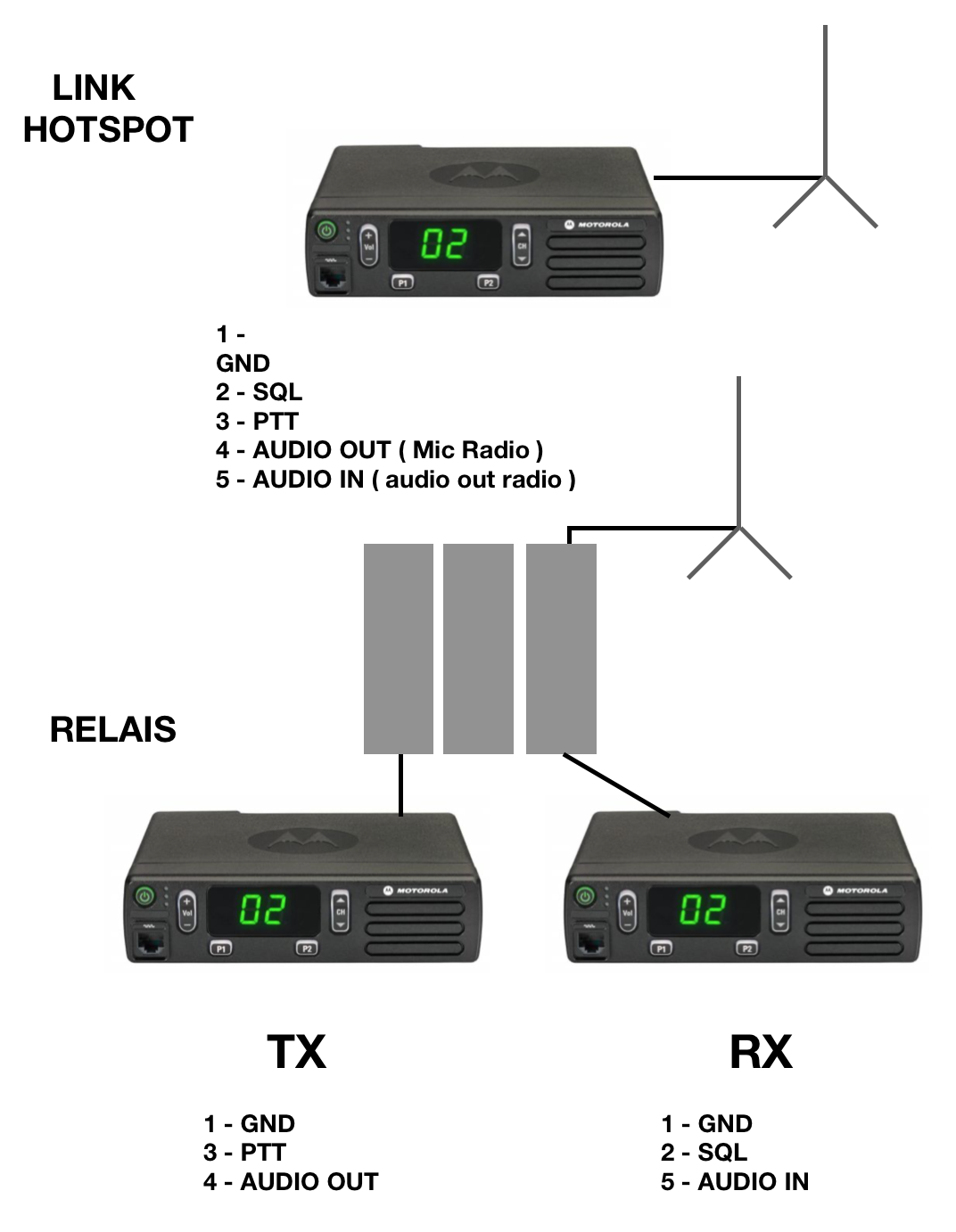

Le câblage ?
