Dipôle rotatif 40m 2/4: Fabrication et tests des selfs

Pour faire suite au précédent article nous allons aborder maintenant la fabrication et les tests de  la self.

Modélisation:

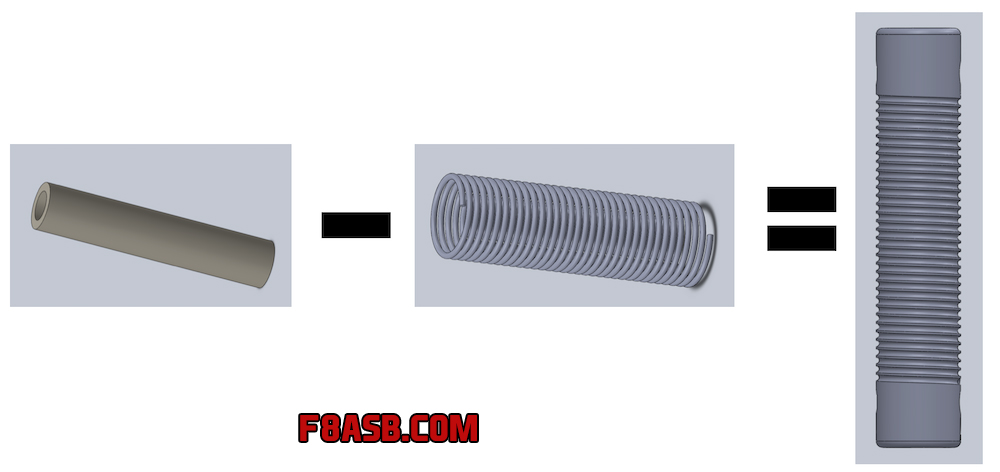

Le modélisation de la self, pour ceux qui connaissent un peu le dessin 3D ou pour ceux qu’il veulent savoir, on dessine dans un premier temps une solénoïde de 34 tours, on combine et on la soustrait au corps de la pièce.

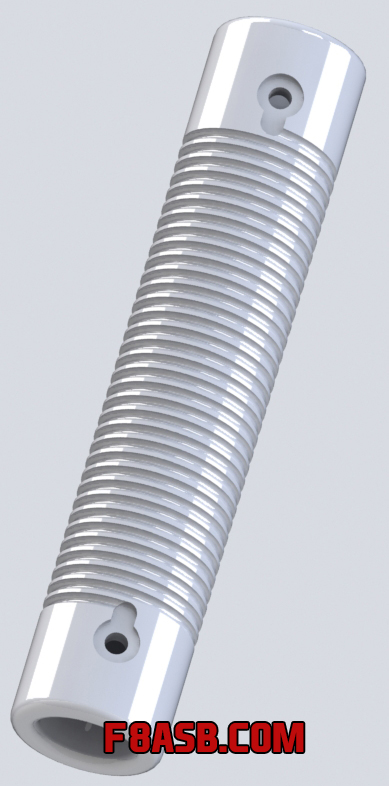

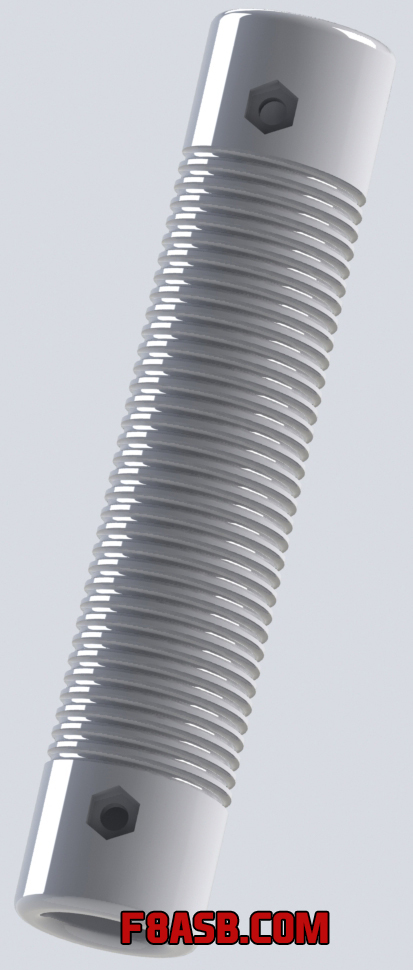

Voila notre pièce est prête, il ne reste plus qu’a faire des trous, et quelques finitions, on obtient les rendus suivants:

Le trou central traversant la self est de 25mm, celui-ci viendra se mettre sur le tube de 25mm de la structure du dipôle rotatif.

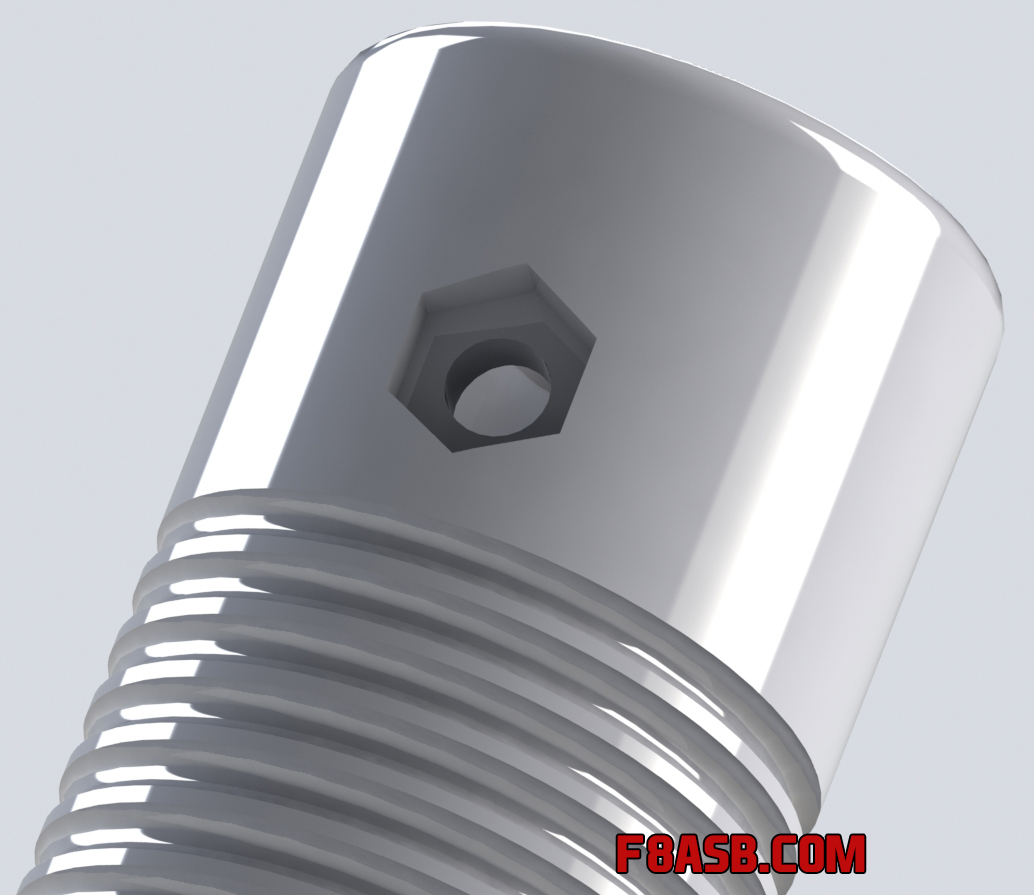

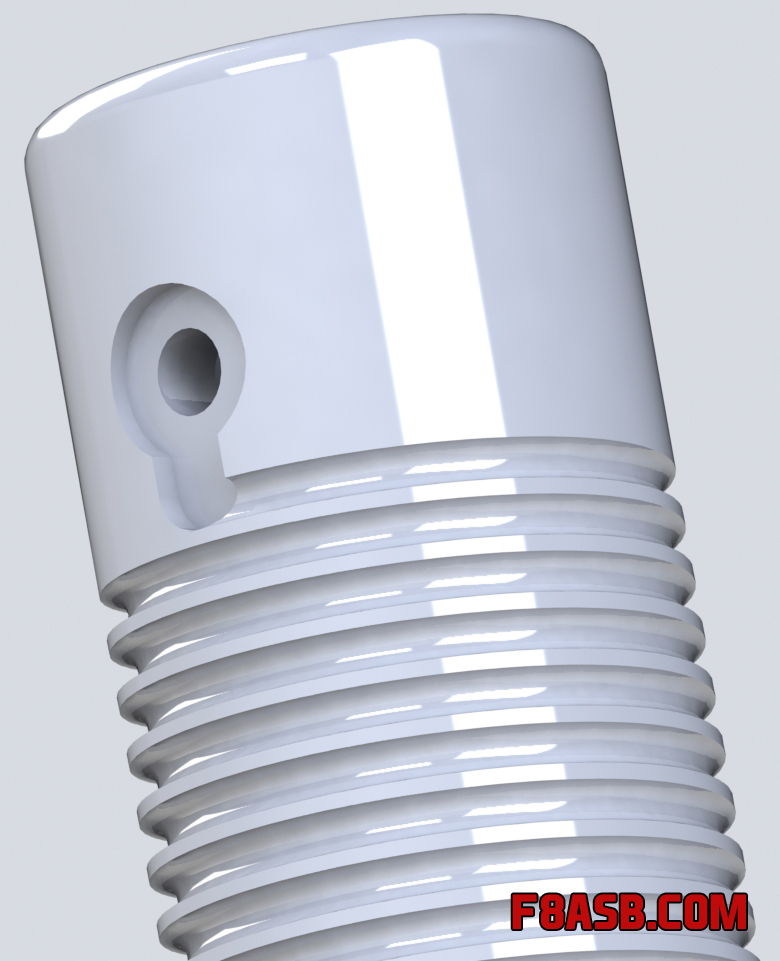

Concernant la fin de la self, on retrouvera un profil pour permettre d’enrouler le fil autour de la tête de vis et de l’autre coté une cage écrou, ce qui permettra de serrer plus facilement.

Fabrication:

Maintenant que le fichier 3D est réalisé, il faut le fabriquer.

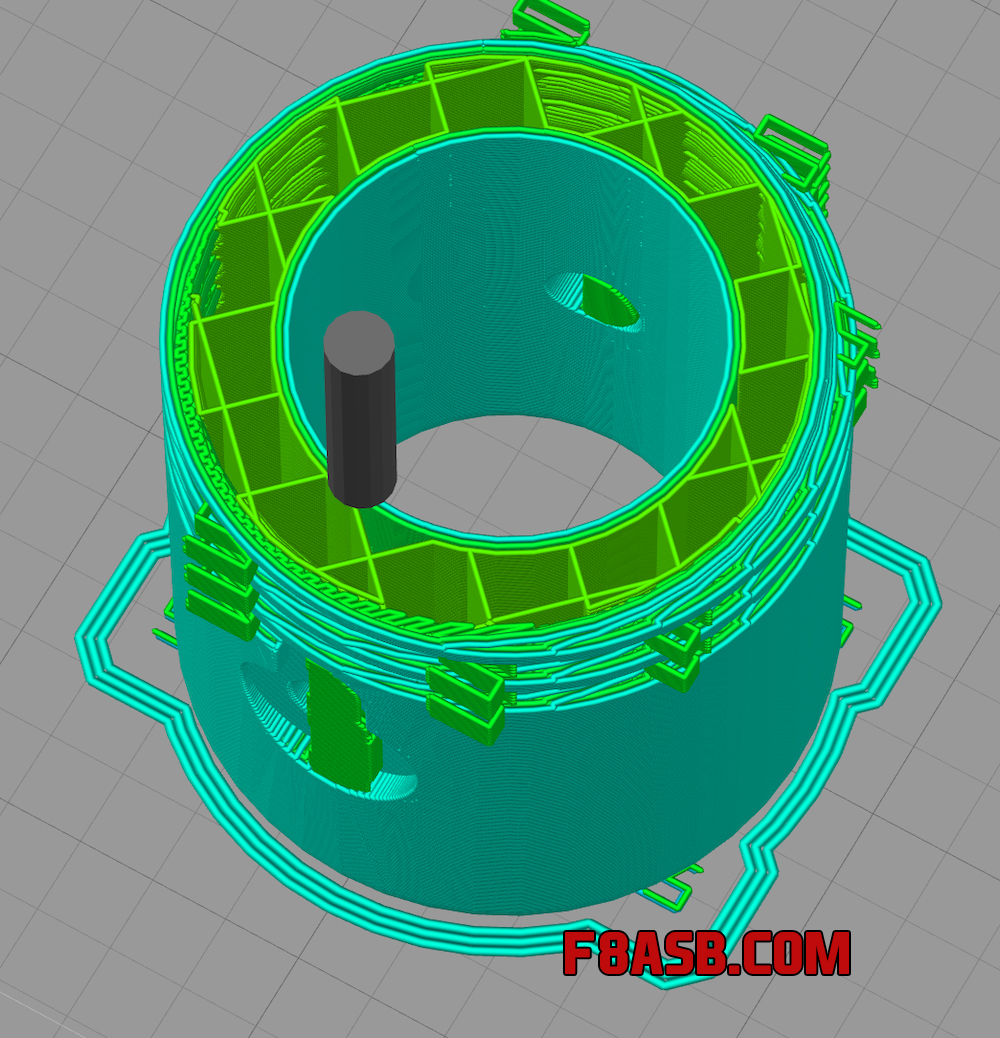

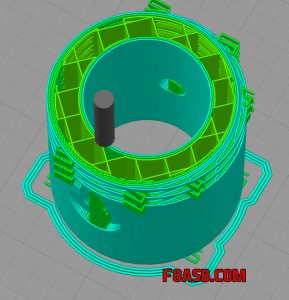

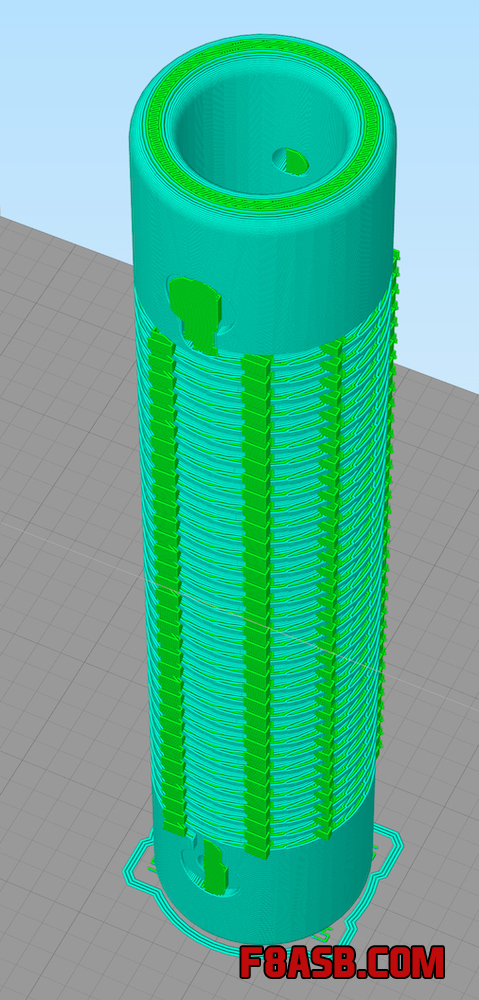

Télécharger le fichier 3D au format STL et insérer le dans votre imprimante 3D.
Il est nécessaire que celle-ci ait une capacité en hauteur de 200mm.
Le temps d’impression est d’environ 9h00, la buse utilisée est une buse de 0,4.

Le remplissage est à 15%, les supports on été activés.

La matière utilisée peut être en ABS ou en PETG pour sa résistance en extérieur.
Le PLA, plus utilisé, pourra convenir car on recouvrira la self avec une gaine thermo retractable.

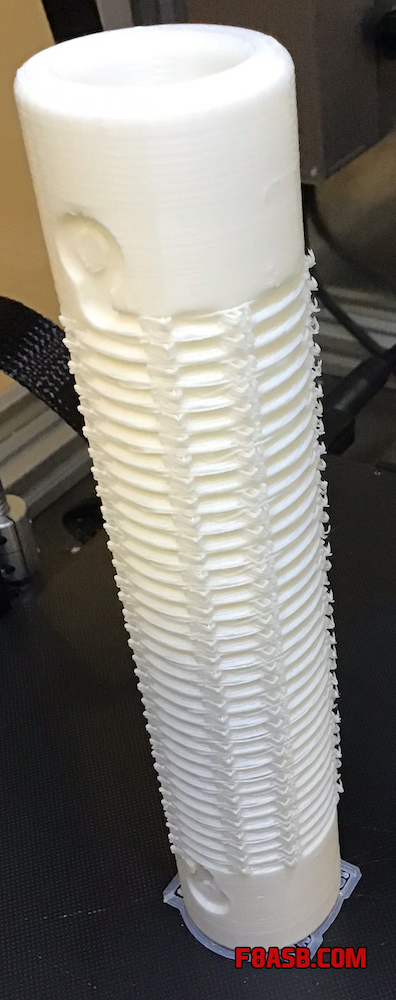

Voici le résultat final après impression, il reste à enlever tous les supports.


Voila le résultat après bobinage, j’ai mis 2 bandes de ruban adhésif de chaque coté car je souhaite juste effectuer les mesures de l’accord d’antenne. On pourra très bien utiliser du fil aluminium ou cuivre rigide car le pas utilisé permet de les isoler.

Les tests:


J’ai bien respecté la cote A, et j’ai du allonger la cote B pour le bon accord.
Je suis arrivé à 2,68m, les conditions n’était pas optimale, car l’antenne était prêt du sol.
L’objectif était de valider les longueurs de tube nécessaire.
L’emboitement des tubes est prévu avec un emboitement minimal de 5cm celui ci peut nous permettre d’avoir une cote B de 2,75m.

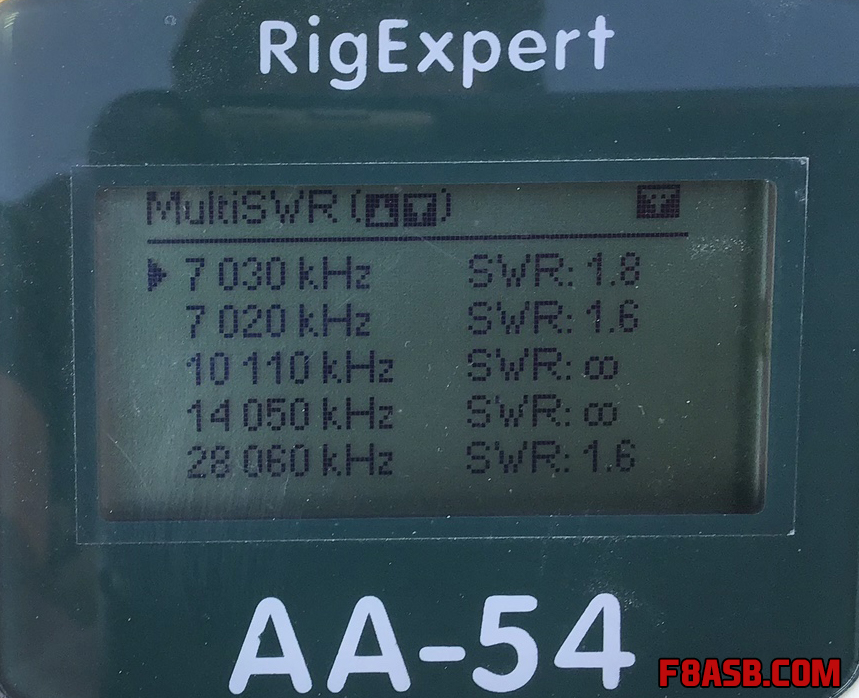

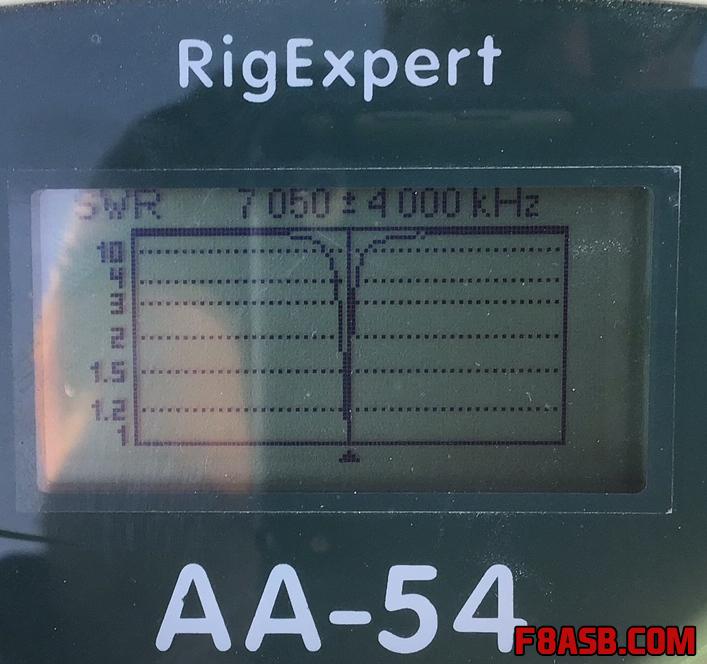

Voici une mesure sur 7.050Mhz.

En faisant une mesure sur d’autres fréquences on s’aperçoit que l’antenne résonne sur 28Mhz (10m) comme le signalait la documentation de F8CED.

Les fichiers:

Vous retrouverez les fichiers sur le site HAM-3D (en cours…) ou Thingiverse, en téléchargement gratuit.

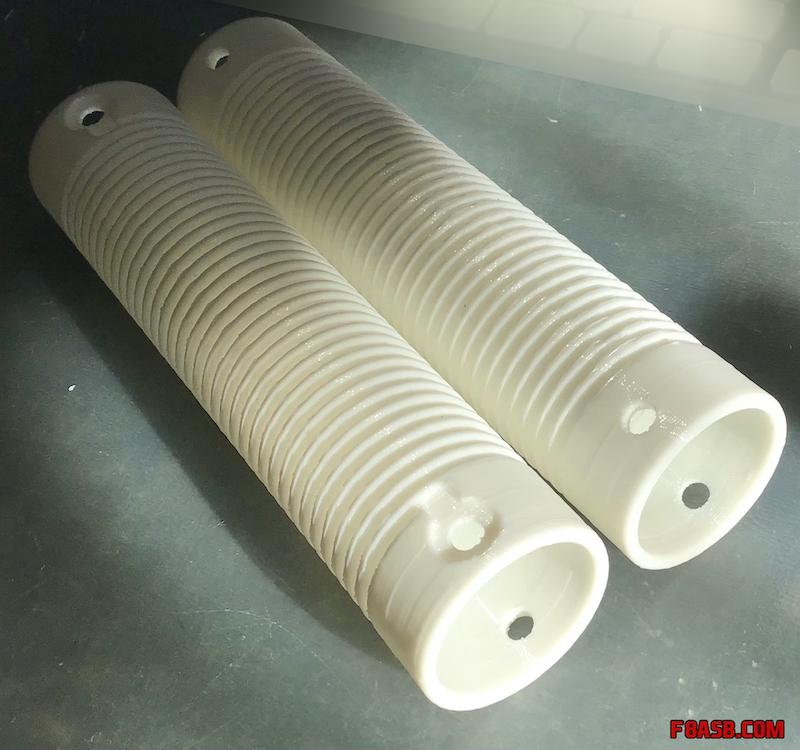

J’ai également dessiné une “version light” pour un usage en portable en montage filaire, la difference est que le trou central est plus gros et que la longueur totale est moins longue.
Ce qui permet de gagner en quantité de matière et environ 2 heures en temps d’impression.

Ainsi se termine cette partie 2/4. J’ai ajouté une partie à cette série d’article, la partie 3 sur 4 sera consacrée à la liste des produits nécessaires pour la fabrication de l’antenne avec une suggestion de liens associés.

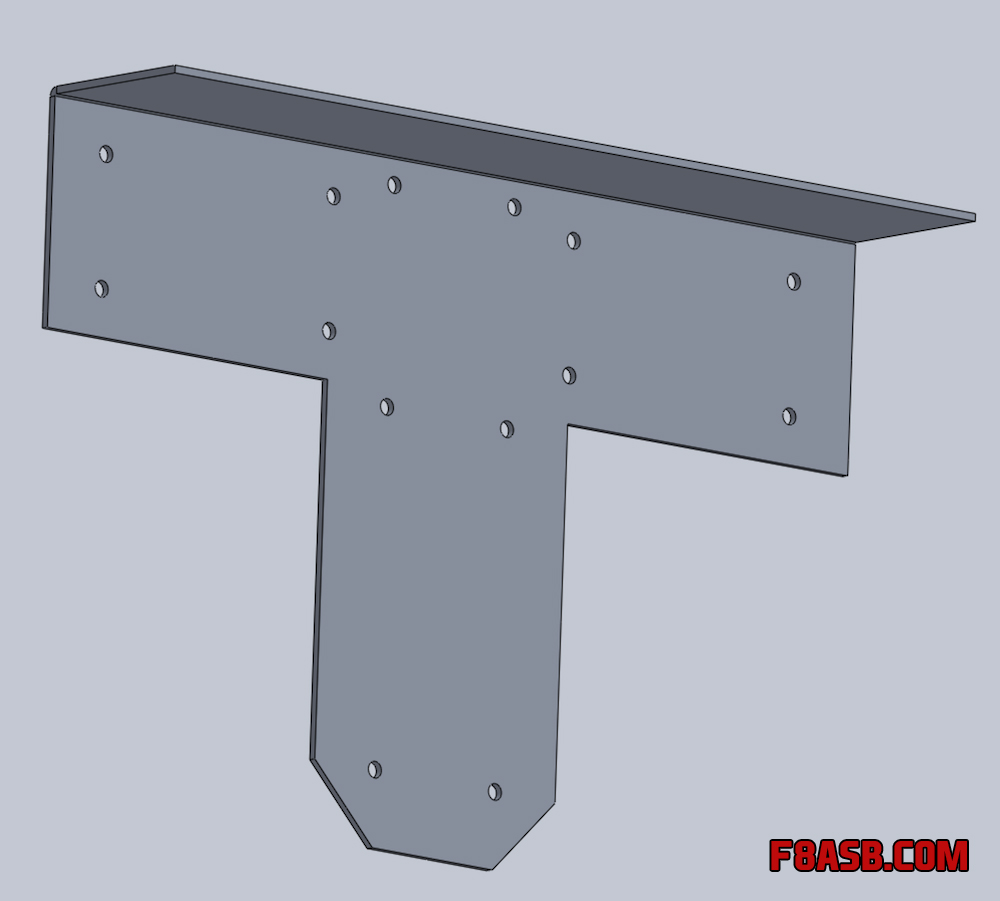

**** COMMANDE GROUPEE SUPPORT DIPOLE ROTATIF: ****

Je vais certainement apporter quelques modifications ( petit pli sur la partie supérieur pour l’écoulement de l’eau  +  plusieurs perçages pour la fixation du balun, ajustement des trou après recetption des brides de fixation.
