Dipôle rotatif 40m 4/4: Fabrication de l’antenne et mesures

Dans cet article, je rentre en détail dans l’assemblage du dipôle rotatif. On retrouvera le montage des selfs, la préparation des emboitements, le montage de la partie centrale.
On finira par les photos à différentes étapes et un plan détaillé de l’antenne réalisé par F4CVQ.

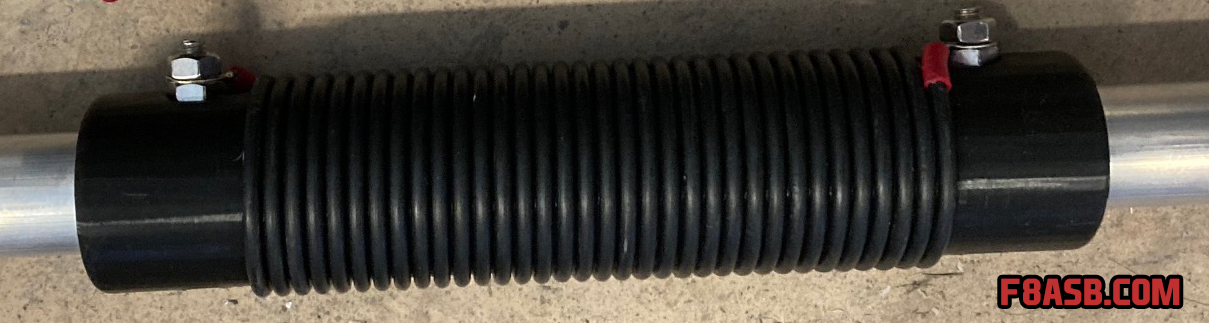

Finalisation de la self:

Après la description et la modélisation de la self dans l’article Dipôle rotatif 40m 2/4: Fabrication et tests des selfs

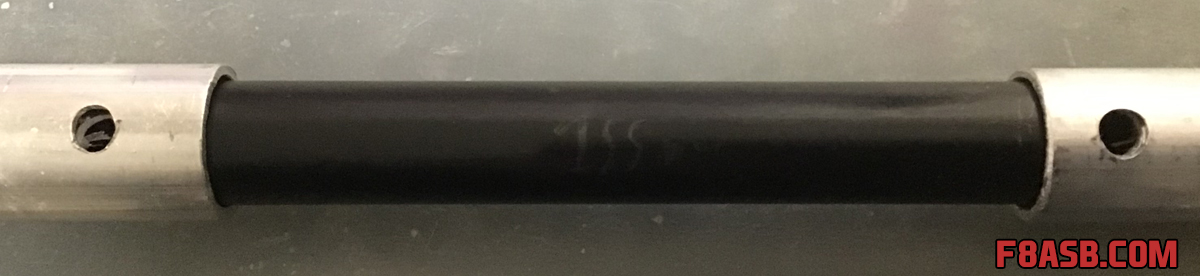

Il va falloir fixer le tube dia 25mm aluminium et de longueur 500mm de chaque coté de la self et insérer un tube en fibre de verre dia 20 épaisseur 2mm longueur 500mm.

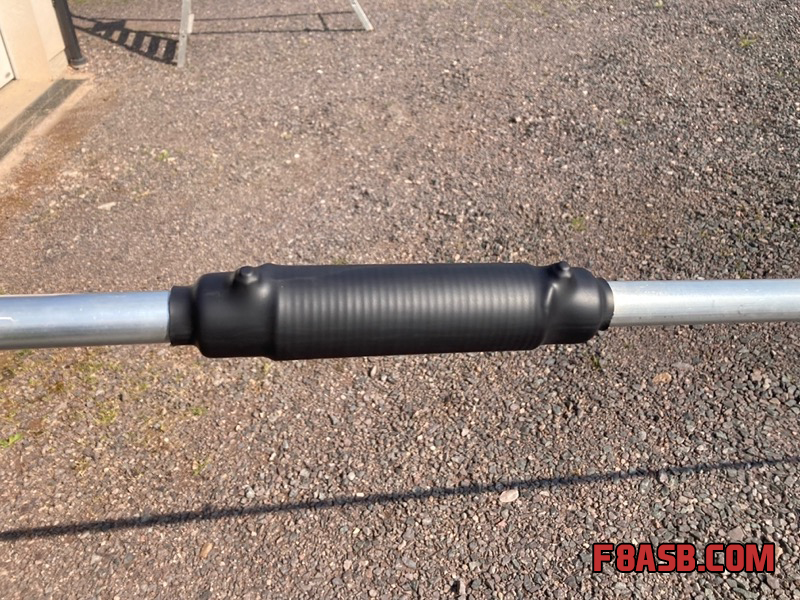

Des vis Inox M6x50mm, à tête hexagonale, traverseront l’ensemble self, tube aluminium et fibre. Les empreintes des têtes sont intégrées dans la self imprimé en 3D.

L’entre axe est de 155mm, percer à 6,5mm le tube fibre et le tube aluminium. Il faut s’appliquer pour être bien droit.

Il faudra 4m60 de fil en 1,5mm2 souple pour réaliser la self complète.
Dans un premier temps, fixer l’ensemble avec les vis M6 et mettre un premier écrou sur les 2 vis.
Ensuite souder et sertir une première cosse et la fixer sur un coté, faite les enroulèrents puis refaite l’opération de sertissage et de soudage de l’autre coté.

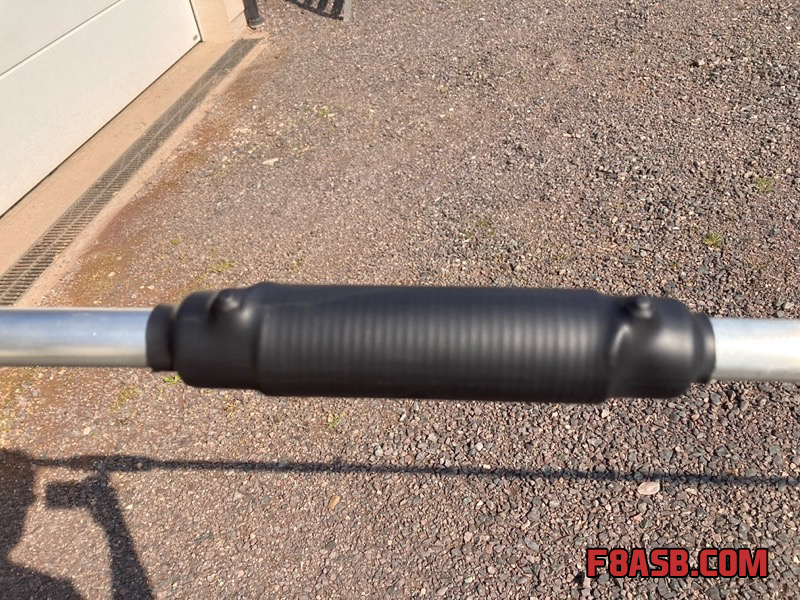

Votre self est terminé et l’ensemble est très rigide.

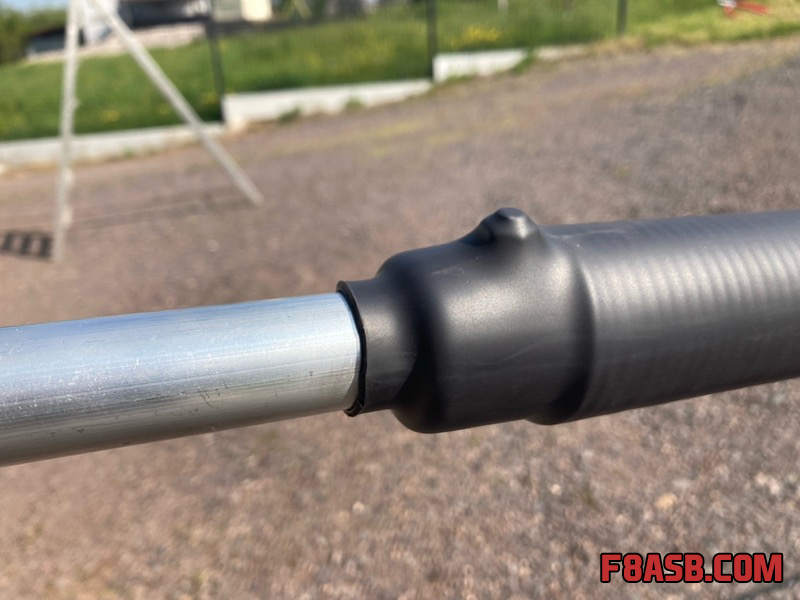

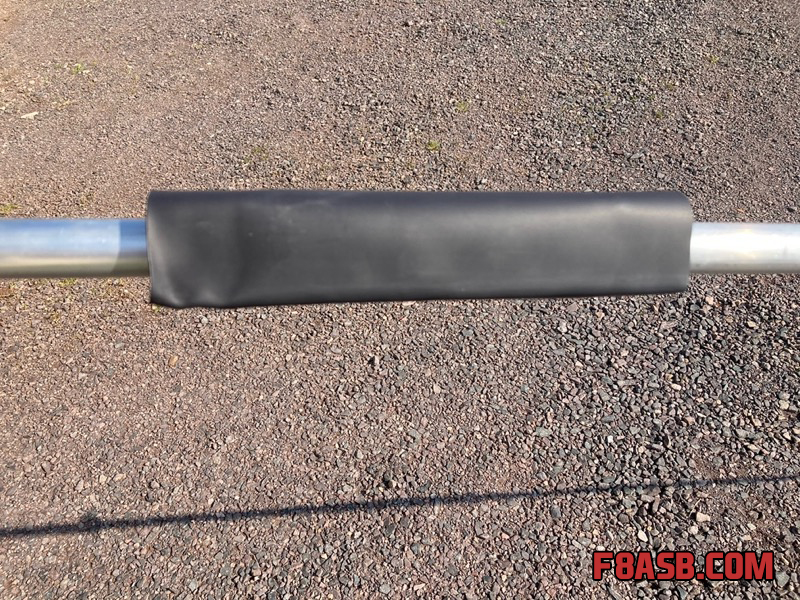

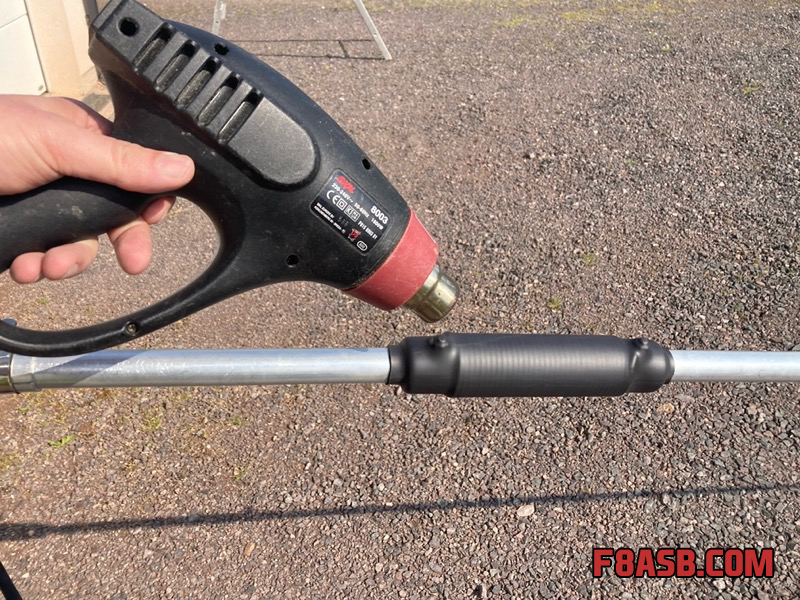

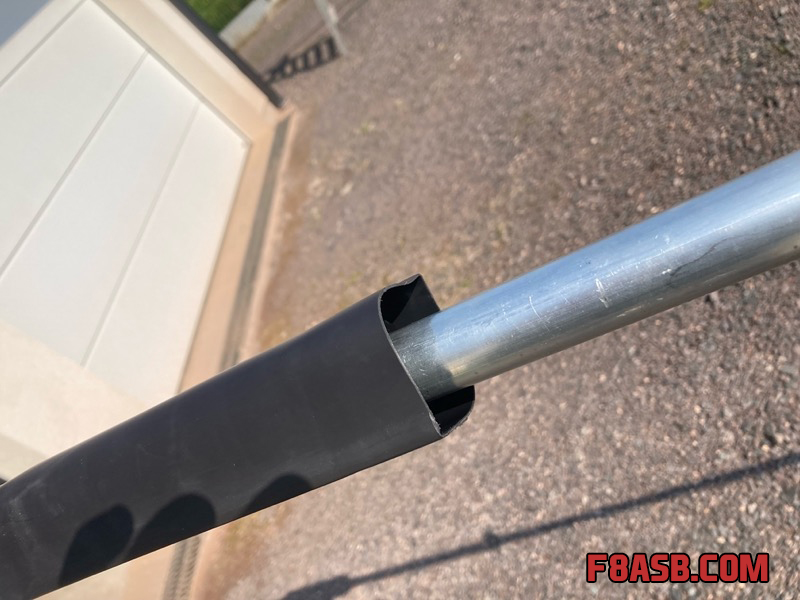

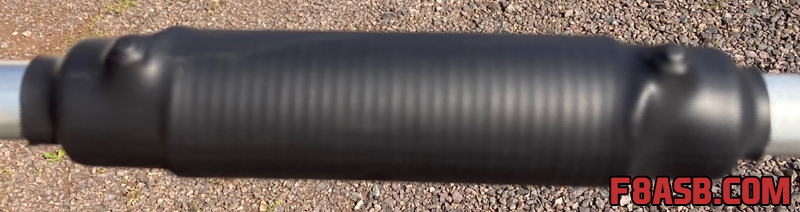

Une gaine thermo rétractable recouvrira l’ensemble. cette opération est à faire à la fin juste avant l’installation. La gaine est de longueur 23cm dia 50mm.

Préparation des tubes pour les emboitements:

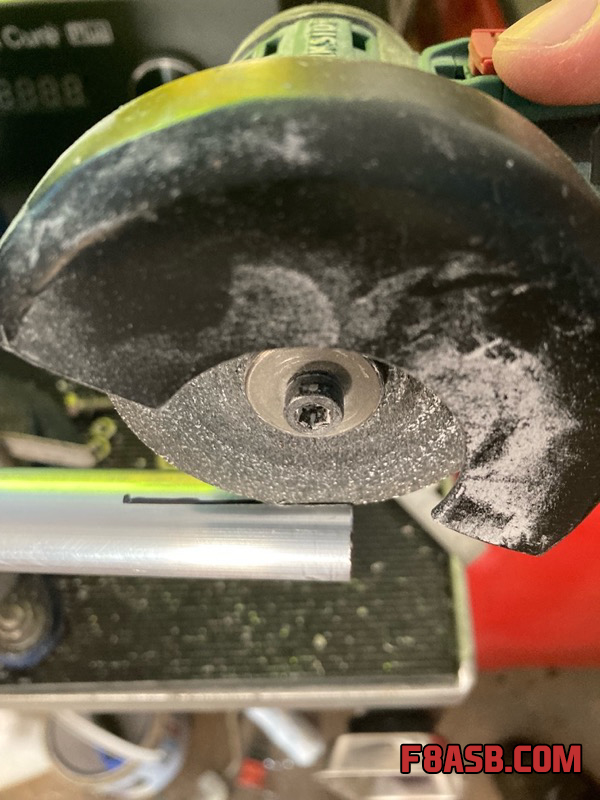

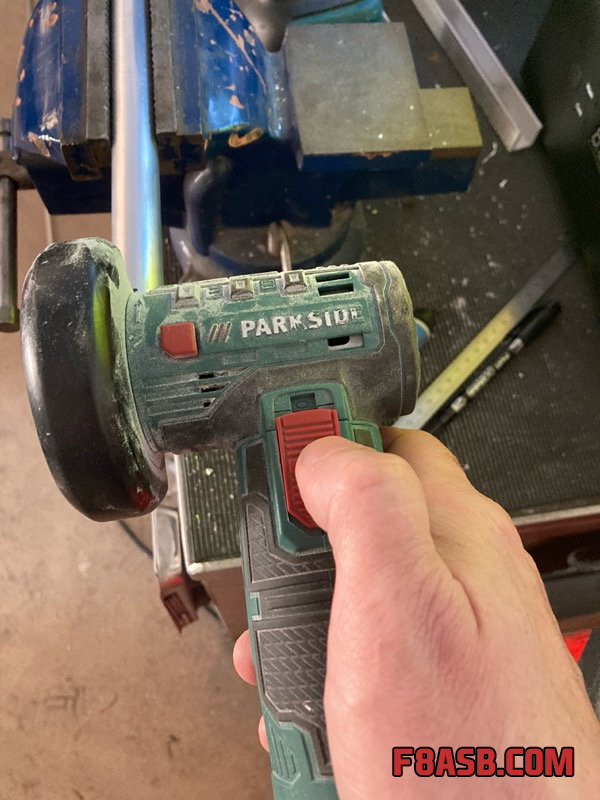

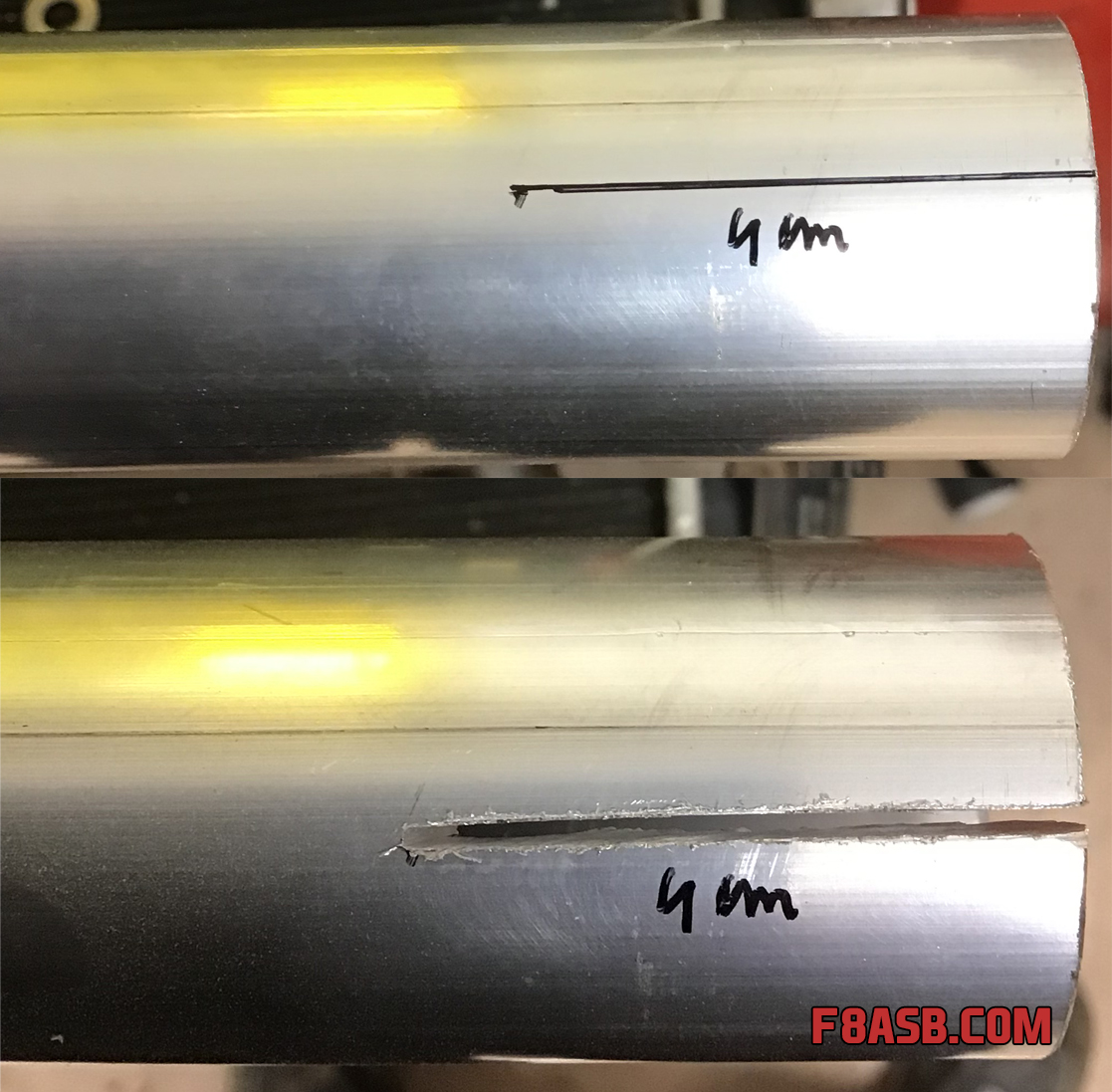

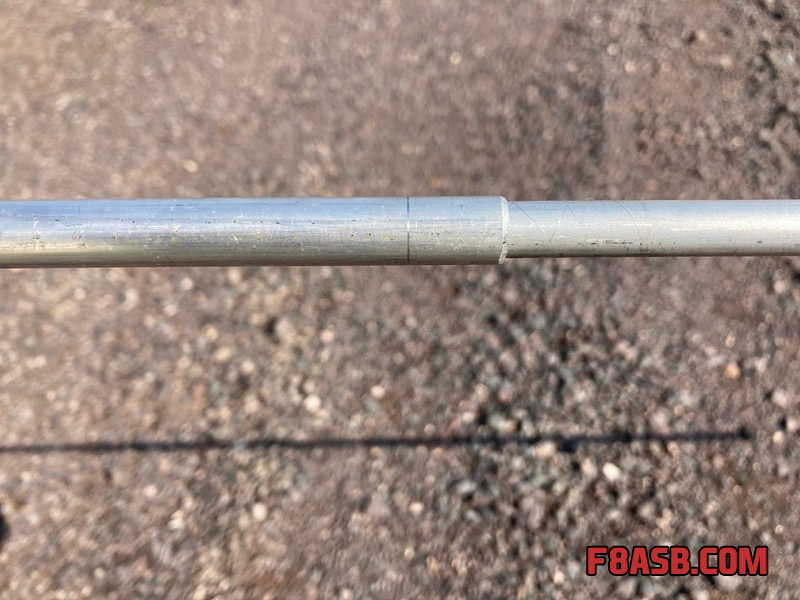

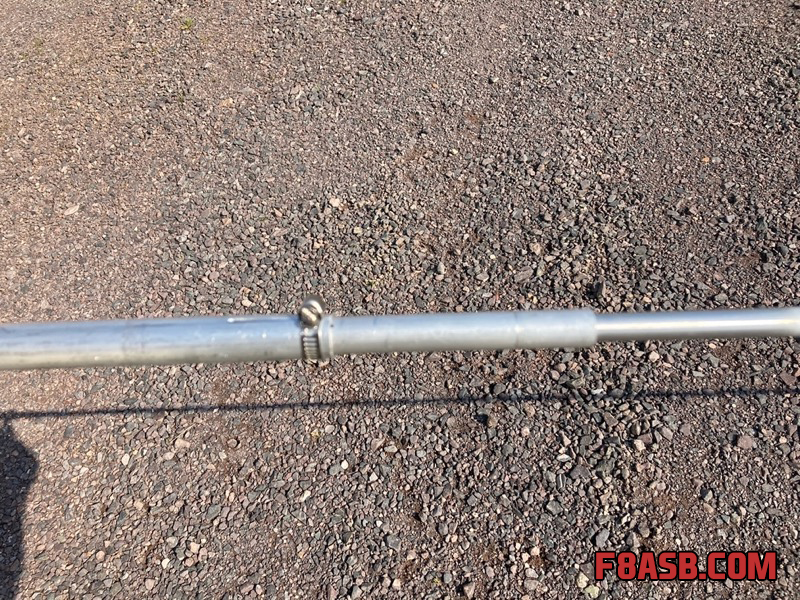

4 fentes de 4cm sont à faire sur un coté des tubes 32mm, 25mm tous les 90° et 2 sur le tube de 20mm. Les autres seront emboités à force après ajustement.

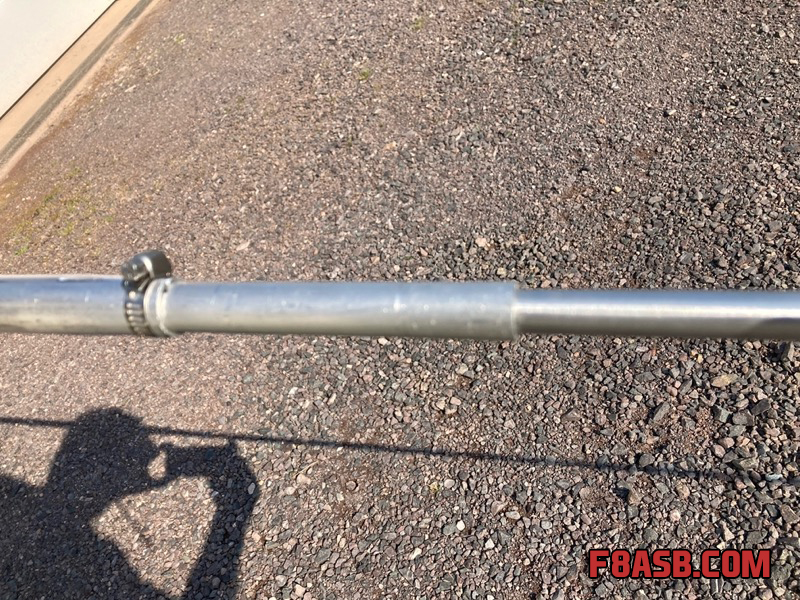

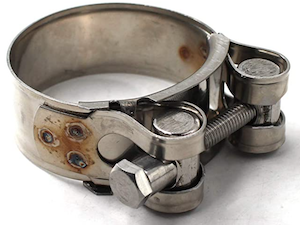

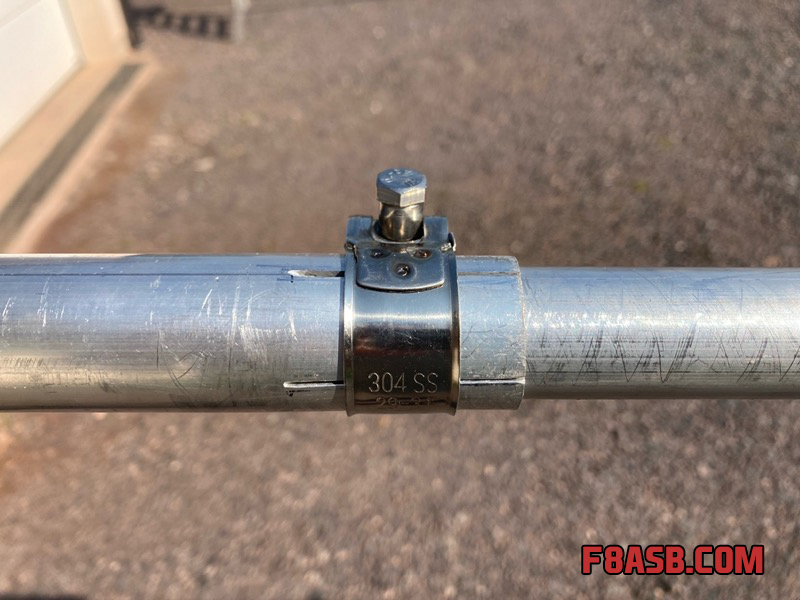

J’ai changé le type de collier de serrage et j’ai choisi des colliers de serrage en T, beaucoup plus solides et fiables.

Voici un lien sur amazon
J’utilise les colliers inox de 32-35, 29-31, 23,25 pour le diametre 20 j’utilise un collier standard de serrage inox.

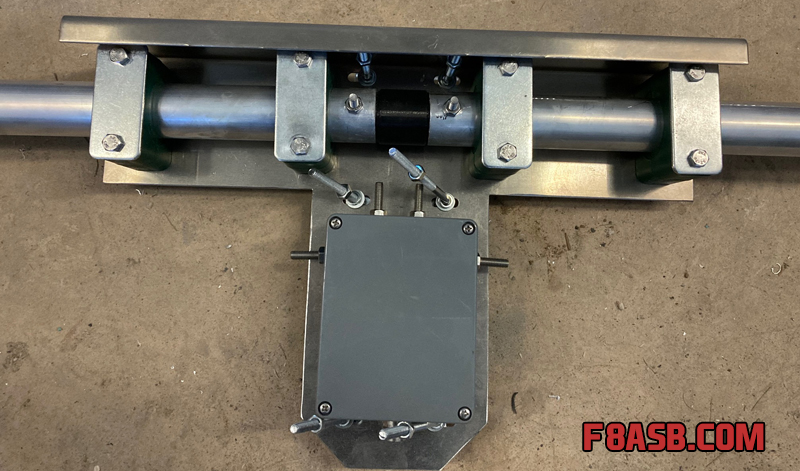

La partie centrale:

J’ai publié les photos dans un des précédents articles Dipôle rotatif 40m: Les photos de la platine du dipole rotatif

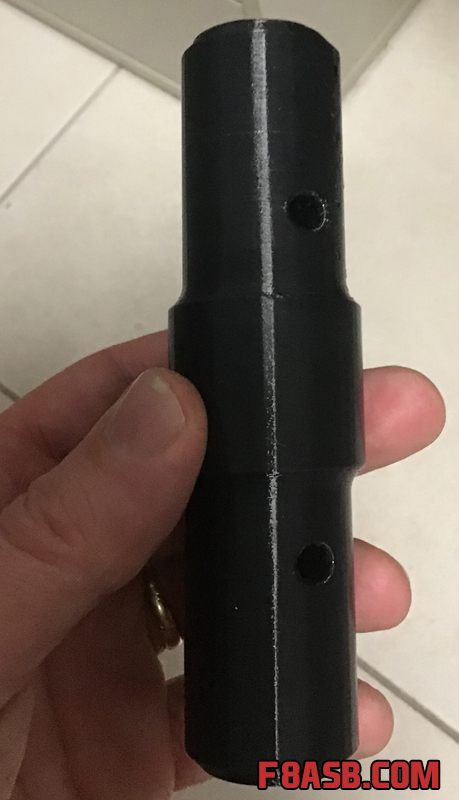

J’ai juste modélisé une pièce qui va permettre de centrer les 2 tubes de 35 et de conserver une distance. La pièce peut aussi être usiner.

Pour ma part, je l’ai imprimé en 3D en PETG, il n’y a pas d’effort mécanique sur cette pièce elle permet des centrer les tubes et de déterminer un écart de 3cm entre les tubes.
Il n’y  pas d’importance sur cette écart, il vous permettra de retrouver les mêmes mesures lors de vos réglages de ROS.

Retrouver le fichier pour le réaliser sur Thingiverse

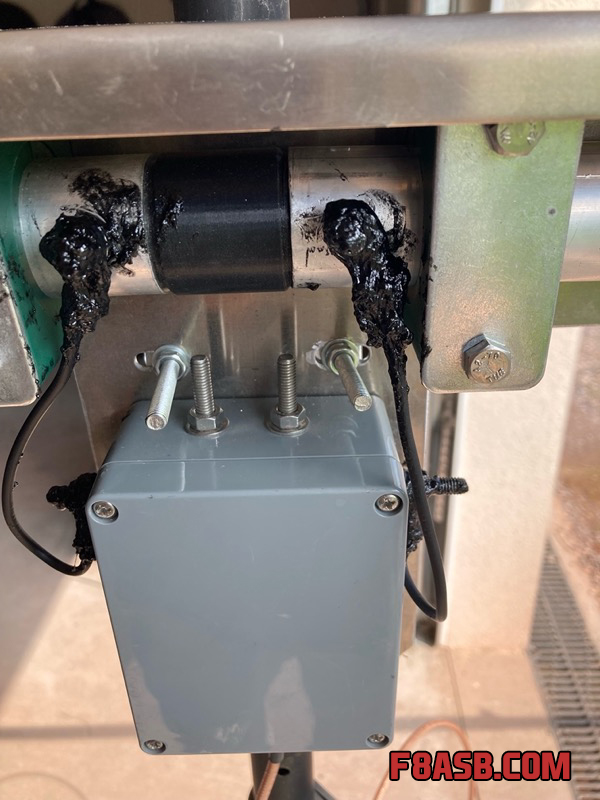

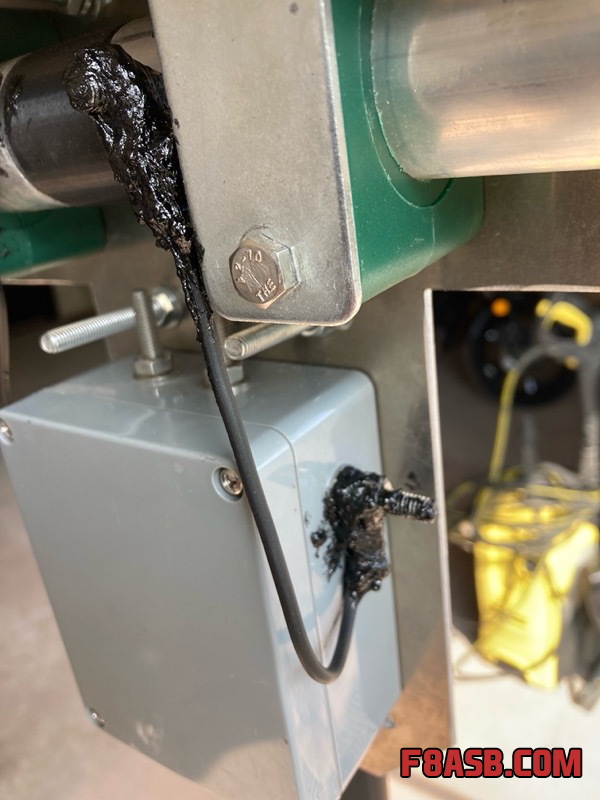

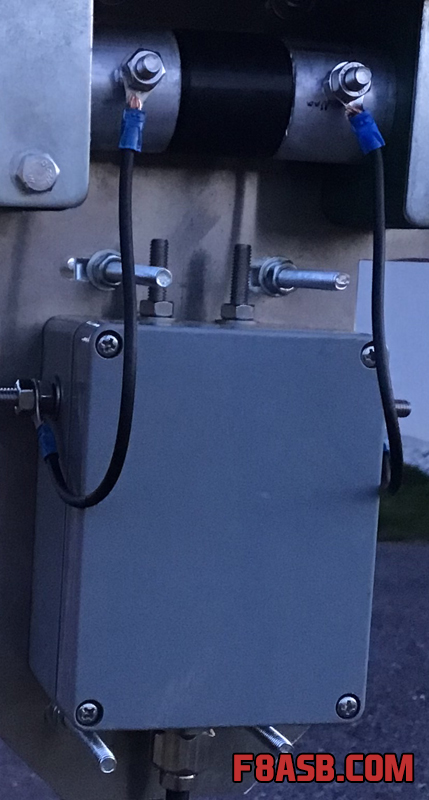

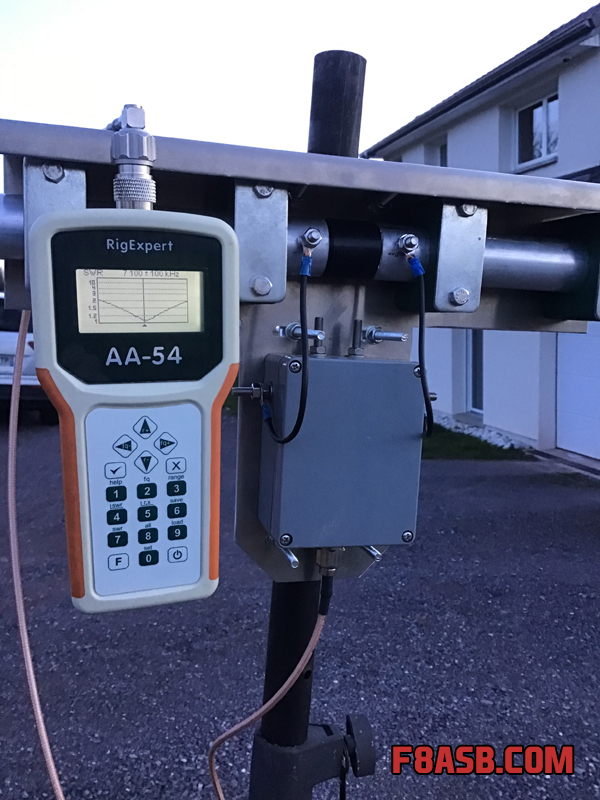

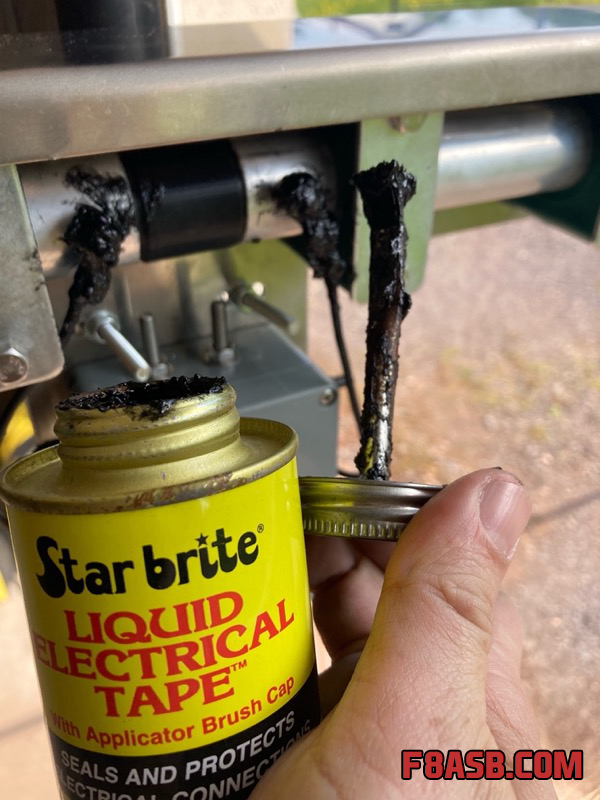

Il restera à relier le balun 1:1  avec 2 fils avec cosses serties et soudées.


Montage final pour test sur un trepied.

Pour les ajustements je règle uniquement la partie après la self et je modifie la longueur de la partie tube dia 20mm. J’ai constaté que 2cm ajusté déplaçait la fréquence de 30 Khz.

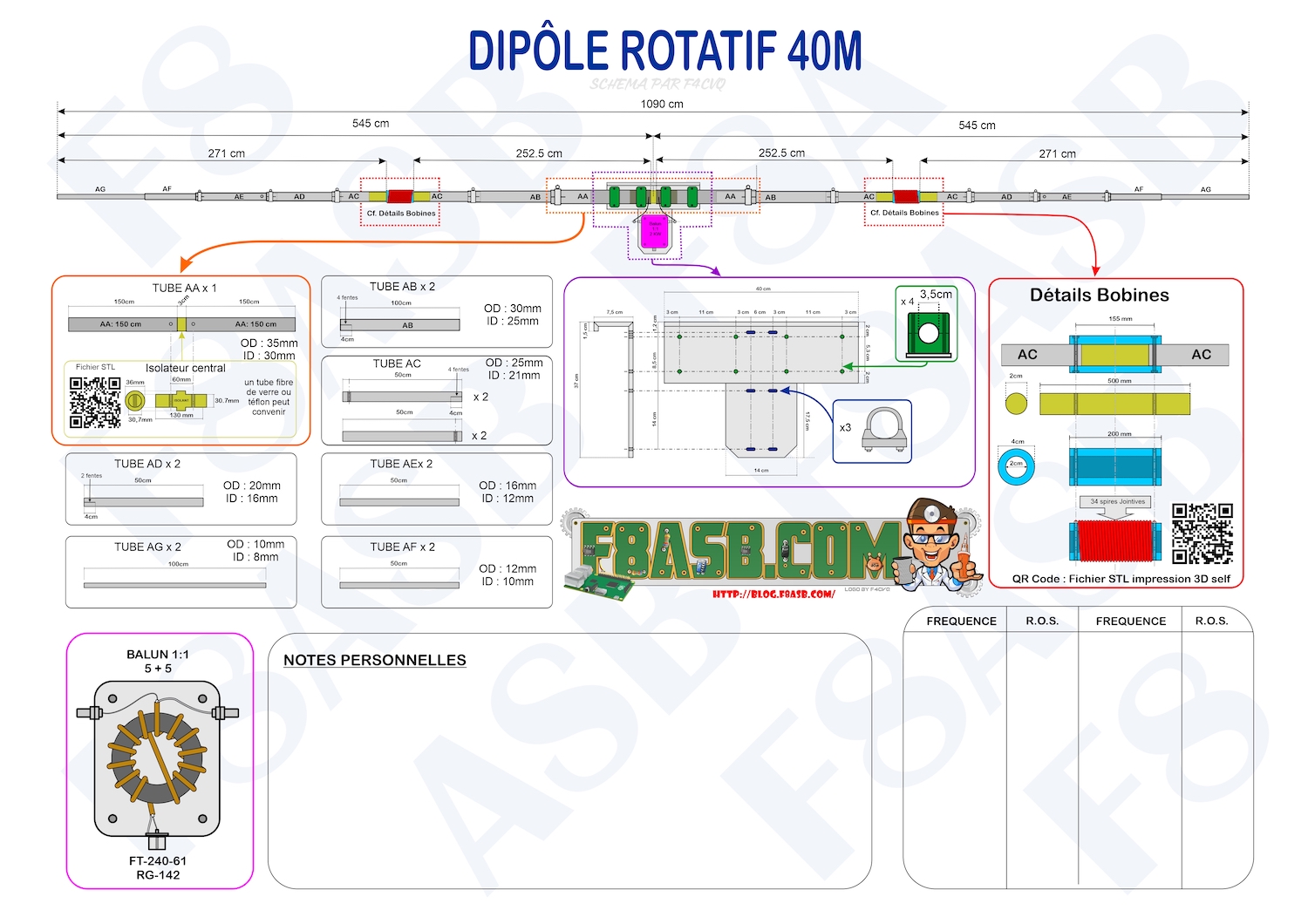

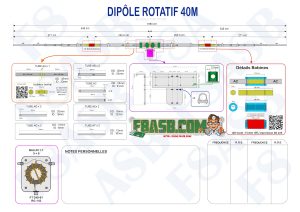

Le plan de fabrication:


Voici le plan réalisé par Vincent F4CVQ, merci pour cette réalisation.
Une version PDF est disponible ici.

Album photos:

Des photos valent mieux que des longs discours, je vous partage quelques photos des différentes étapes du montage.
Cliquer pour agrandir.

Conclusion:
Je suis content du résultat, très prochainement l’antenne va être montée sur le pylône, je posterai un petit article avec des mesures et un retour sur test avec WSPR.

Un peu comme j’avais fait dans l’article Antenne EFHW 5 bandes et test avec WSPR.

Il me reste quelques platines centrale en aluminium pour ceux que cela intéresse.
