Dipôle rotatif 40m, montage sur le pylône !



Cet article terminera la série consacrée au dipôle rotatif 7Mhz  de fabrication personnel.
Je vous partage les photos et les mesures de l’installation.

L’installation a été très simple sans de surprise.

Pour les premiers essais, j’ai souhaité démonter la MA5B, pour être sûre de ne pas avoir d’influence sur le dipôle.
Dans tous les cas, le dipôle rotatif devait se changer de place et se retrouver en bas.
Il est conseillé de mettre les antennes avec les fréquences les plus basses en bas, et les fréquences les plus hautes en haut.

Dans mon cas, le dipôle rotatif se retrouvera donc en première position sur le pylône.

Sur l’article précédent consacré à la fabrication et aux mesures, j’avais fait les premières mesures sur un petit mat.

J’ai été très surpris par l’influence de la hauteur antenne/sol sur le dipôle antenne.
Je découvre un peu car je n’ai pas eu l’occasion de beaucoup expérimenté le décamétrique dans le trafic et dans les antennes.

J’ai pu effectuer des mesures pylône couché, pylône à 6 mètre, et pylône à 12m.

Constat, il faut absolument prendre la mesure dans sa position finale.

J’ai ajouté 20,5cm par rapport à la mesure initiale du plan.

Pour les réglages, j’ai procédé comme suit. J’ai effectué les réglages au niveau du sol, j’ai monté l’antenne à 6m puis à 12m, constatant la variation des réglages je suis resté sur ma référence à 12m.

Voici la première mesure à 12m:

On constate que l’antenne est trop courte, il va falloir la rallonger.
Comme première approche je tente 5cm (bien sûr, les réglages sont à effectuer de chaque coté) sur la longueur après la self en jouant sur le tube de 20mm AD voir plan.

Voici la deuxième mesure:

Le changement de 5cm nous a fait bouger de 32Khz.
J’ai donc calculé le décalage que je devais encore obtenir pour être sur une fréquence centrale de 7100Hz:
7228 – 7100 = 128Khz
Sachant qu’avec 5cm j’ai 32Khz j’utilise un produit en croix:
(5cm X 128cm) / 32 = 20cm

En mettant 20,5cm, j’ai obtenu le résultat ci-dessous:

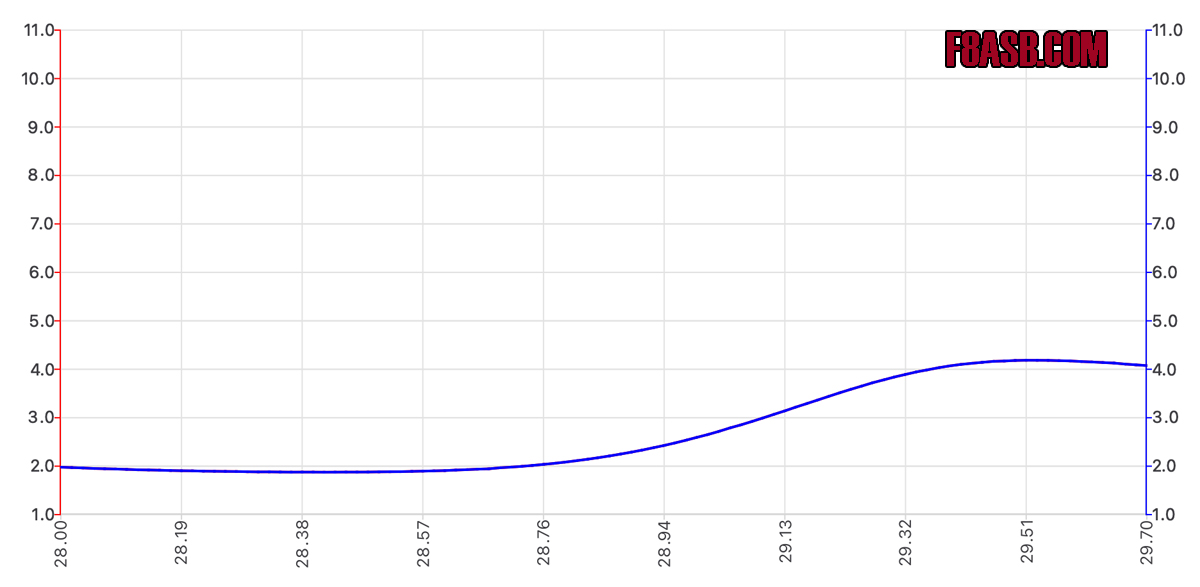

Je n’ai pas optimisé le réglage ( longueur entre le balun et la self) pour le 28 Mhz car j’ai la MA5B pour cela, à titre d’information je vous montre ci-dessous les mesures obtenues.

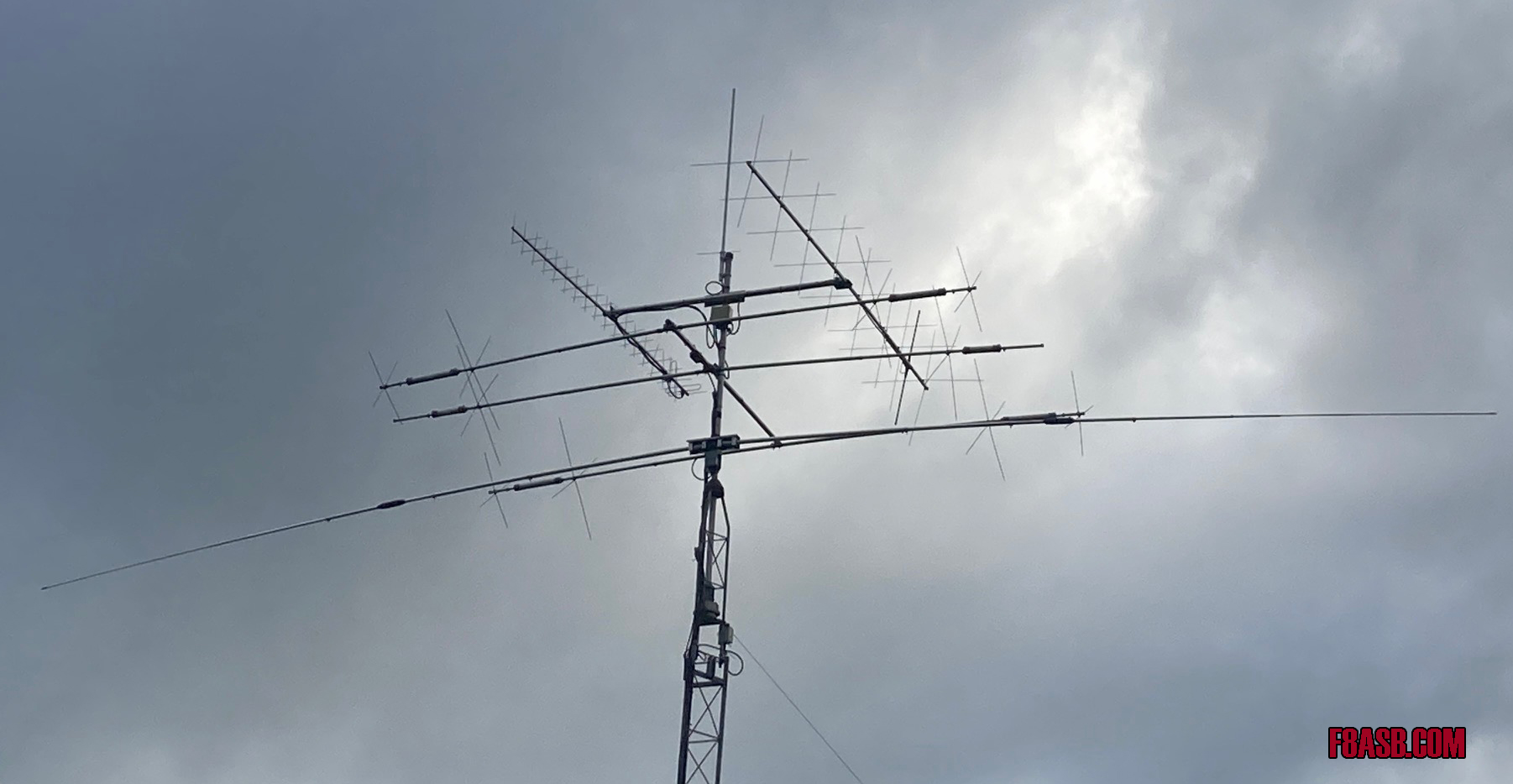

Je vous partage quelques photos du montage:

Un petit bouchon aux tubes des extrémités avec du ruban adhésif pour éviter que cela siffle avec le vent.

Conclusion:
Je suis très content de la réalisation et de l’efficacité de l’antenne, j’ai eu l’occasion de faire quelques QSO avec des bons reports. Je suis particulièrement content de la tenue de l’antenne, j’avais peur qu’elle fasse un peu la banane.

En vue de l’interêt que vous avez eu pour ces articles, je pense que très prochainement d’autres fabrications d’antennes HF seront publié.

Si vous n’avez pas vu les autres publications, vous retrouverez les liens ci-dessous:

Voir les articles précédents:

Dipôle rotatif 40m 1/4: Description et modélisation
Dipôle rotatif 40m 2/4: Fabrication et tests des selfs
Dipôle rotatif 40m 3/4: Liste du matériel
Dipôle rotatif 40m 4/4: Fabrication de l’antenne et mesures
Dipôle rotatif 40m: Les photos de la platine du dipole rotatif
