Spiderbeam: Réalisation du Balun 1:1

Après la réalisation du boitier disponible chez Gotronic Boîtier ABS étanche G311 115 x 90 x 55 mm. La déscription complete du montage est faite dans le pdf de guide de montage de la Spiderbeam disponible ici.

Le cable utilisé est du RG142 que l’on trouve sur ebay ici.
Le tore de ferrite es du type FT-240-61 disponible chez Spiderbeam.com ( meilleur prix en europe )
L’ensemble du montage utilise des vis Inox.

Vous retrouverez l’ensemble du matériel nécessaire sur la notice de montage.
J’ai remplacé la connecteur SO239 par une N. Il est nécessaire dans ce cas de remplacer les vis tête hexagonale par des vis tête fraisés.

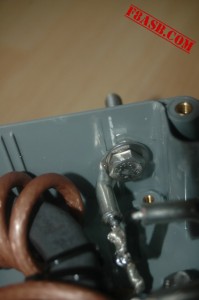

Les cosses sont former à 90°, il suffit de les mettre dans un étau et de taper tranquillement.

Je pense que mes photos et mes explications en nombre vous aidera à faire cette réalisation.

J’ai coupé avec un cutter les nervures dans la boite pour garantir un meilleur étanchéité grace à l’appui des rondelles caoutchouc. il y a donc 5 nervures à enlever. Les deux des coté, les deux du dessus et celle ou il y a la cosse de masse sur le connecteur antenne.

Dans la boite il y a le joint à mettre sur le couvercle.
