Support écran LCD mural pas cher (entraxe 75mm)

Dans le but d’optimiser la place à la station, j’ai decidé de fixer mon écran informatique au mur. J’ai pu constater que sur tous mes écrans à l’arrière il y a 4 trous  taraudés M4 d’entraxe 75mm en horizontale et en verticale ( à priori un standard ou 100mm par 100mm pour les plus gros) prévu pour la fixation murale.

J’ai réalisé un support en partant d’un U en aluminium de 20mm X 20mm d’une longueur de 200mm.

Ci dessous la description complète du support:

Photos de la réalisation:

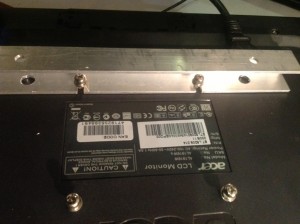

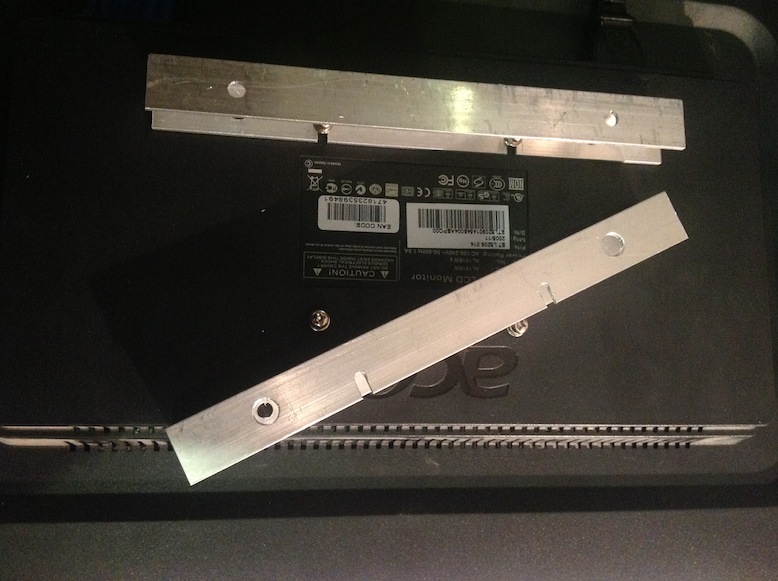

Les vis ne sont pas serrées sur le support juste glissées dans la fente.

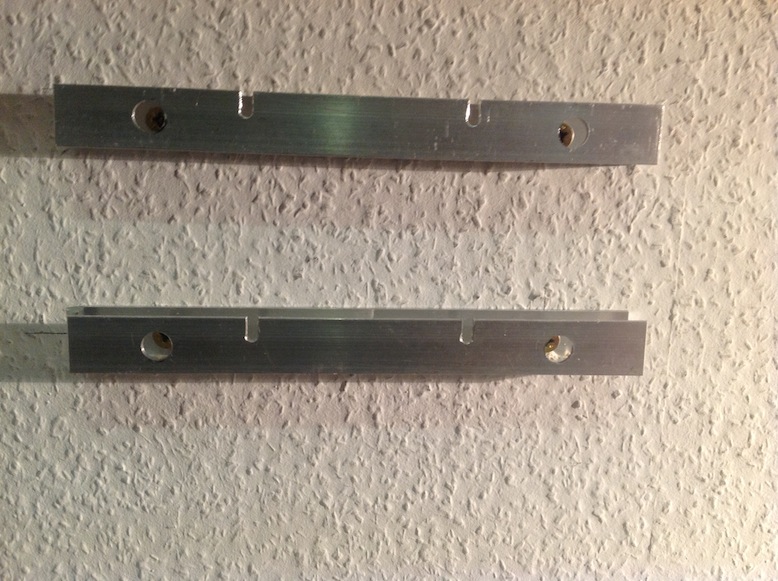

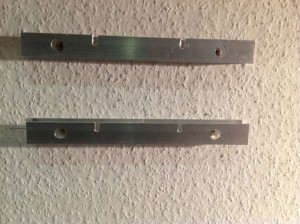

Entraxe verticale entre les trous de fixation est de 75mm, les trous extérieurs sont plus gros pour laisser passer la tête de vis.

Fichier pdf du plan complet :
