Projet relais modulaire
Dans cette article, je vous présente le projet de relais radioamateur modulaire.
Cette réflexion fait suite à ma volonté de réaliser la SvxCard en version 2.
J’ai régulièrement des demandes pour la SvxCard qui n’est plus disponible à ce jour.
Beaucoup de demandes concernant la SvxCard portaient sur le fait qu’elle intègre un relais, mais aussi une voie transpondeur.
La partie entrée/sortie, mesure analogique, écran, est beaucoup moins utilisée.
Le côté modularité répondra à la personnalisation et aux besoins de chacun, mais aussi à l’évolution possible des installations.
Il y a également le côté maintenance qui est intéressant : les modules sont interchangeables rapidement pour des interventions optimisées.

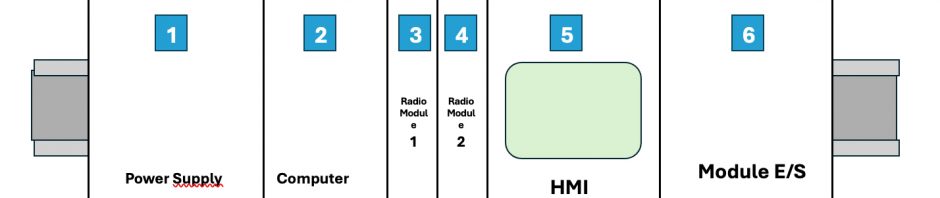

Je vous décris brièvement les différents modules de la photo ci-dessus.
L’ensemble des modules sera positionné sur un rail DIN.
C’est ce type de rail que l’on retrouve dans les armoires électriques pour fixer des modules de type disjoncteurs, automates, etc.
Le Module 1: l’alimentation, ce module pourra être une alimentation 230V -> 5V ou un convertisseur 12V -> 5V.
Il pourra intégrer n’importe quel module d’alimentation selon vos besoins.
Ci-dessus un exemple d’alimentation disponible sur rail avec des tensions et des intensités personnalisables.
Le Module 2: l’ordinateur, dans ce rack, on retrouvera l’informatique que l’on souhaite intégrer.
Les modules radio, étant en USB avec la µUsbPlug, permettent d’utiliser n’importe quel micro-ordinateur fonctionnant sous Linux.
Il suffira de l’intégrer dans un boîtier rail DIN.
Ci-dessus, un exemple de boîtier sur rail DIN pour Raspberry Pi.
On peut retrouver une quantité importante de boîtiers selon les micro-ordinateurs.
De plus, l’impression 3D ouvre des possibilités illimitées quant à la personnalisation des boîtiers.
Le module 3 et module 4, le module radio, ces modules feront la liaison entre l’ordinateur et les radios.
projet Radiomodule
Ci-dessus un aperçu de la carte.
À gauche, les connecteurs pour les radios.
Dans le cadre d’un relais, on raccordera le RX d’un côté et le TX de l’autre.
On retrouve des connecteurs RJ12 ou des broches PIN 2,54.
Dans le cadre d’une voie transpondeur on raccordera qu’un coté (TX/RX)
Au centre, on pourra emboîter directement la carte µUsbPlug ou la souder sur la platine.
À droite, un connecteur USB B, avec une adaptation possible vers un type C.
Les connecteurs situés de chaque côté serviront de bus de communication entre les modules.
Bien entendu, les composants seront placés selon les choix retenus.
On intégrera un module pour un relais ou un link, et deux modules si l’on souhaite faire une interconnexion radio ou une voie transpondeur, ou du packet radio / APRS via Direwolf.
Le module 5, le HMI, Human Machine Interface, ce module sera l’interface utilisateur, afin de visualiser l’état de fonctionnement du relais mais également d’interagir avec le système.
Il est, ci-dessous, représenté sur un module rail DIN, mais il pourra très bien être déporté. Il pourra être tactile ou équipé de boutons directionnels pour parcourir les différents menus.
Le module 6, L’interface Entrée/Sorties, ce module regroupera l’ensemble des entrées et sorties, qu’elles soient digitales, analogiques, capteurs de température ou relais de commutation.
Il communiquera avec le micro-ordinateur (Module 2) et lui indiquera les mesures et l’état des E/S.
Il intègrera probablement un microcontrôleur qui effectuera toutes les mesures de manière régulière.
Une approche intéressante, par exemple dans le cadre d’un relais alimenté par énergie solaire, pourrait être une gestion du routage et des mesures des énergies.
Conclusion:
Voilà la description globale du projet. Les images utilisées sont là pour donner des exemples ; le choix du matériel n’est pas encore défini. Des connecteurs situés sur les côtés des modules seront utilisés pour communiquer entre eux et limiter autant que possible les câblages.
L’installation sera compatible avec Allstarlink, Svxlink et Direwolf ( packet ou APRS)
L’avancement du projet sera documenté sur ce blog.
N’hésitez pas à me faire part de vos remarques et idées suite à la lecture de cet article.
Si vous avez des idées de modules ou souhaitez travailler sur certains modules, prenez contact.
À ce niveau d’avancement, vos retours sont importants.
Je serai présent au nouveau salon organisé par F4KLR & l’APRA62, le 31 mai 2025 à Wingles. J’y présenterai mon avancée.
Je serai aussi à ISERAMAT le 21 juin à Tullins, avec un mois de travail supplémentaire pour ajouter des éléments par rapport au salon précédent.
Sur ce dernier, j’animerai une conférence sur les interfaces relais.
