Dans cet article vous trouverez toutes les modifications afin de sortir les signaux nécessaires pour l’utilisation en relais radioamateur.Disponible en 136-174 ou 245-246 ou 400-490MHz
Caractéristiques techniques de l’appareil:
| Item Number | TH-9000D |
| Général | |
| Bande de fréquence disponible | 136-174/245-246/400-490MHz |
| Nombre de mémoire | 200 |
| Espacement entre canaux | (2.5 VHF)5/6.25/8.33/10/12.5/15/20/25/30/50KHz |
| Stabilité en Fréquence | 2.5ppm |
| Température de fonctionnement | -20℃ ~ + 60℃ |
| Tension d’alimentation | 13.8V DC ± 15% |
| Dimensions(HxWxD) | 145mm x190mm x47mm |
| Poids (avec support) | 1200g |
| Récepteur | |
| Reference Sensitivity | 0.25V / 0.35V |
| Operating Bandwidth | 60dB@12.5KHz /70dB@25KHz |
| Adjacent Channel Selectivity | 60dB@12.5KHz 70dB@25KHz |
| Inter-modulation Rejection | ≥60dB/ ≥65dB |
| Spurious Response Rejection | ≥70dB |
| Rated Audio Response | +1-+3dB |
| Rated Audio Distortion | <5% |
| FM Hum&Noise | ≥40dB@25KHz /≥45KHz @12.5KHz |
| Emetteur | |
| Puissance | 45W/25W/10W(UHF)/60W/25W/10W(VHF) |
| Frequency Modulation | 11kΦF3E / 16kΦF3E |
| Modulation Distortion | <5% |
| FM Noise | ≥36dB@25KHz /≥40KHz @12.5KHz |
| Adjacent Channel Power | ≥60dB@12.5KHz /≥70KHz @25KHz |
| Audio Response | +1-+3dB |
| Audio Distortion | <5% |
Après ouverture de l’appareil vous aurez accès à un connecteur déjà existant dans l’appareil (con6).
Les signaux disponibles sont:
1- Masse blanc
2- Tx Audio jaune
3- Squelch (5V permanent ->0V si detection) orange
4- RX Audio bleu
5- PTT noir
6- +5V rouge
Le connecteur un peu spécifique est disponible chez Farnell ref 1761509.
Reste plus qu’a souder les fils sur un connecteur DB9 femelle qui viendra se loger à l’arrière du poste car derrière le cache le trou est déjà prévu.
Mon câblage utilisée sur mes DB9 est:
1-Smetre
2-NC
3-PTT
4-Tx Audio
5-GND
6-NC
7-NC
8-SQL
9 – Rx Audio
Il restera à trouver 2 vis M2,5 pour fixer le connecteur à l’arrière.
On va maintenant s’intéresser à prélever le signal RSSI (Smètre) sur l’appareil.
Un petit tour sur le schéma, il faut trouver le point sur la pin 12 de U8

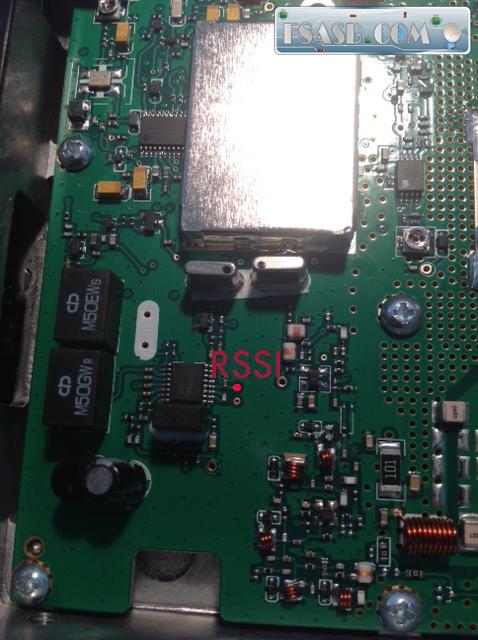

Voici le point sur la platine prêt à l’emploi. 😉

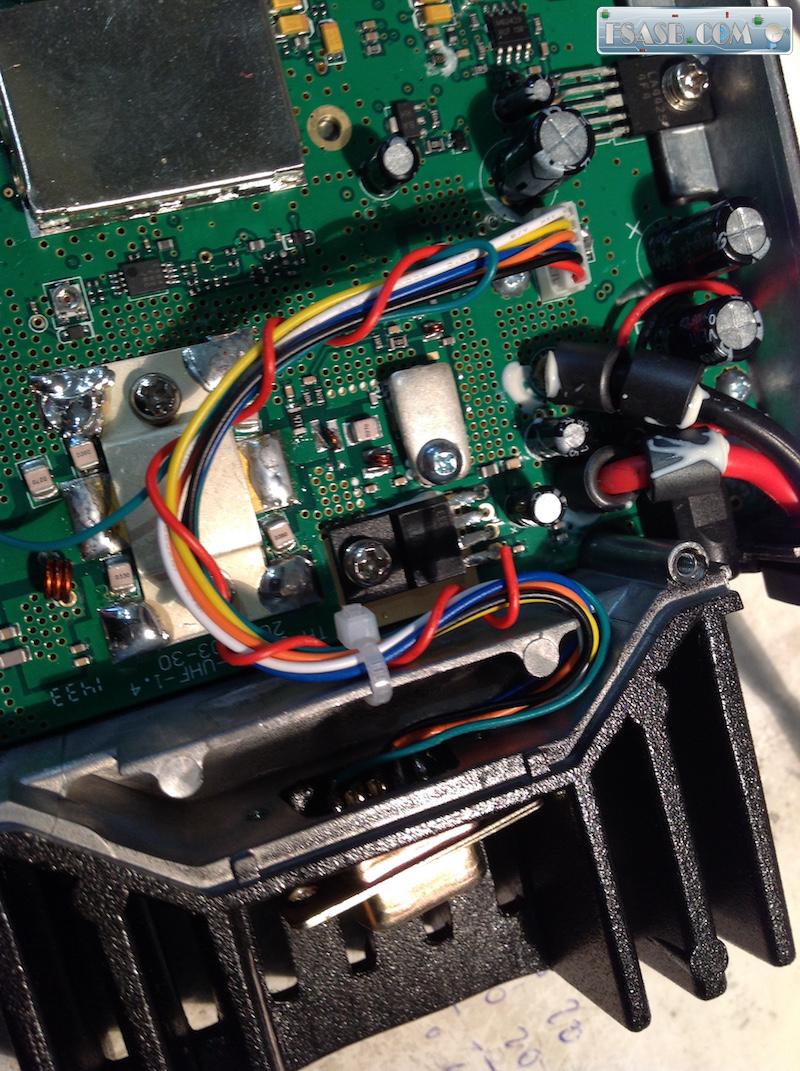

Ci-dessous le câblage final des modifications:
Le fil rouge 5V non utilisé est torsadé autour des fils pour maintenir l’ensemble.
Un poste disponible sur différentes bandes à prix sympathique qui peut délivrer 60W et qui dispose de tous les signaux pour l’intégrer dans un relais radioamateur ANALOGIQUE.
Ci-dessous vidéo de présentation:
Le TYT TH-9000D se trouve sur le net entre 150 et 200 euros.
Bonjour
Avec cette prise à l’arrière de l’appareil, est-il possible de faire de la SSTV ou du numérique (MFSK124) pour travailler avec FLDIGI ?
Merci pour votre réponse
Gilles F1BFU
oui si la voix passe pas de problèmes pour la SSTV et autres modes.
Bonjour,
A quoi sert le câble sur la broche 12 ou comment agit-il ? Remplace-t-il le COS ?
Saludos
César CA7OKD
Bonjour,
La broche 12 est le RSSI, il donne la force du signal reçu avec une tension qui varie selon le niveau de reception. Cela permet dans le cadre d’une utilisation en relai de donner en vocal le Smetre en indiquant le niveau de reception.
