Dans cet article vous trouverez le déroulement de la réalisation d’un cube led 3D comprenant 512 leds soudées en matrice. Ce kit est disponible à 49,99$ chez Banggood sur ce lien.
Voici le contenu du Kit:
J’ai indiqué sur cette image “manquant’ car ces éléments ne figuraient pas dans le colis reçu. (un mail a été envoyé à Banggood pour le signaler)
On y retrouve la carte électronique principale et les composants CMS, à signaler qu’il y a toujours des composants en plus fournis. Il manquait donc dans le kit reçu la plaque en bois percée, le bloc d’alimentation, la rallonge audio, le convertisseur USB série.
Par contre des plaques en plexiglas sont fournies pour fermer et protéger l’ensemble.
La première étape à été de réaliser sur une chute de bois une matrice de trous dia 5mm de 8×8 espacées de 23mm en X et Y.
Ce qui nous permet de constituer les différentes rangées qui seront assemblées au final.

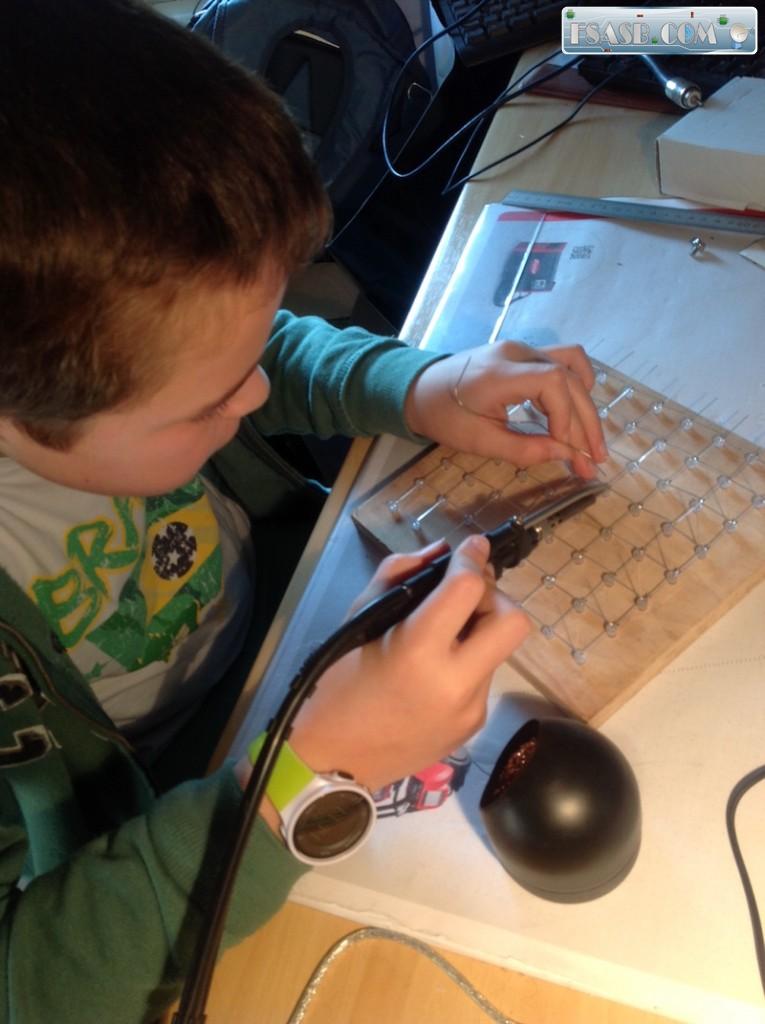

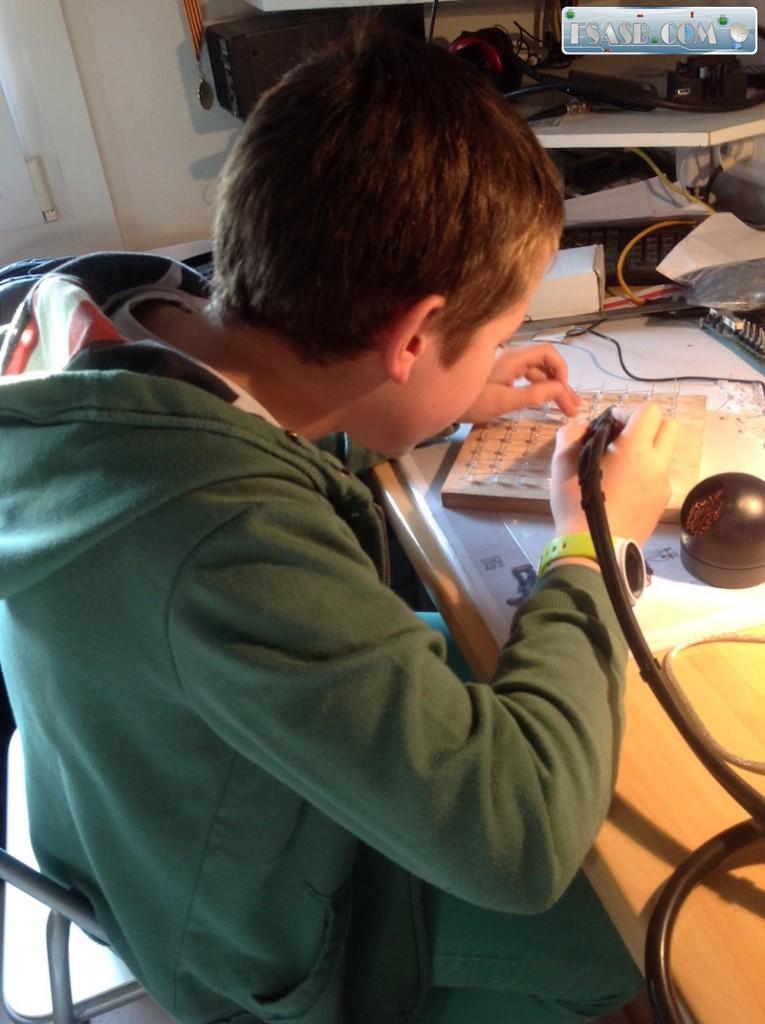

Et là, c’est Thibaut (10 ans) qui a réalisé le travail, cet exercice teste la patience (512 leds quand même), la rigueur (polarité des leds à respecter), et apprend à souder à l’etain.
Et apprend que ça brule quand on touche ;), ce qui permet de supprimer les appréhensions du fer à souder.

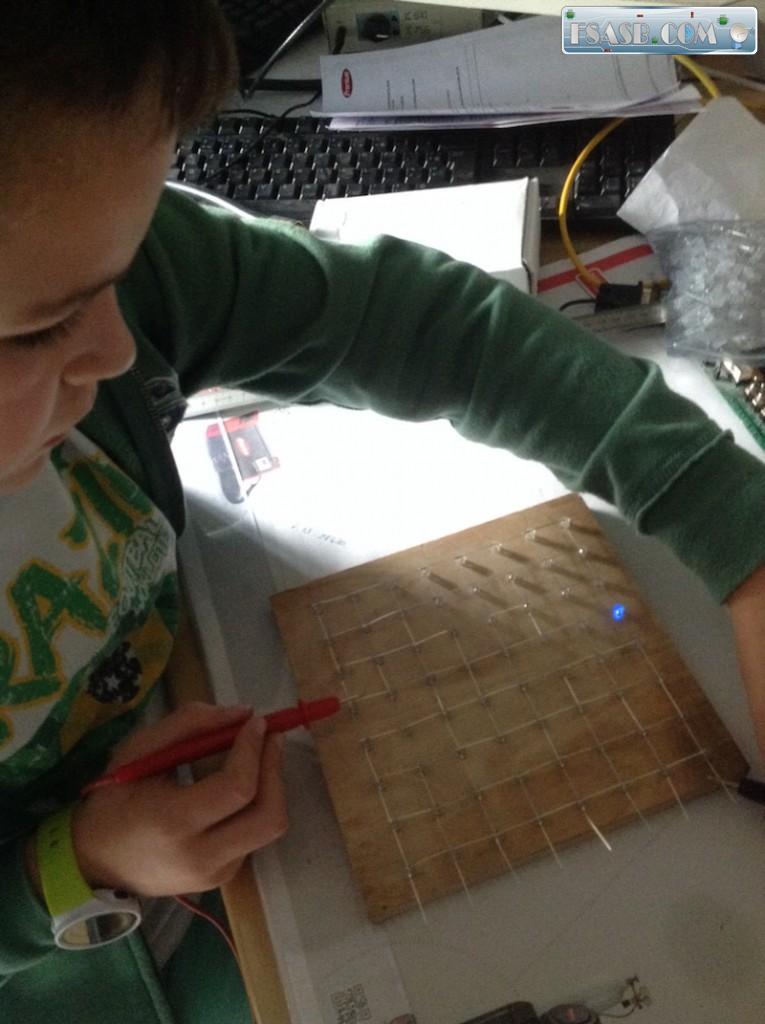

Il est nécessaire de faire un test du bon fonctionnement de chaque led avant démontage de l’ensemble du guide de soudage. On utilise un multimètre en mode diode et on se connecte sur chaque ligne et colonne.
Et pendant ce temps…
Je soude les CMS, sur la carte, il n’y a pas de difficultés particulières, il y a de nombreuses diodes polarisés donc il faut bien respecter.
La partie la plus sensible est le soudage des resistances réseaux en CMS. J’ai eu 3 mauvaises soudures en fin de montage constatées sur des resistances réseaux CMS.
La partie microcontrolleur est déjà soudée.
Voici le schéma de la carte très clair avec les indications sur la carte et sur le schema des numéros de colonnes, cela vous permettra de trouver la faille si il vous manque une soudure.

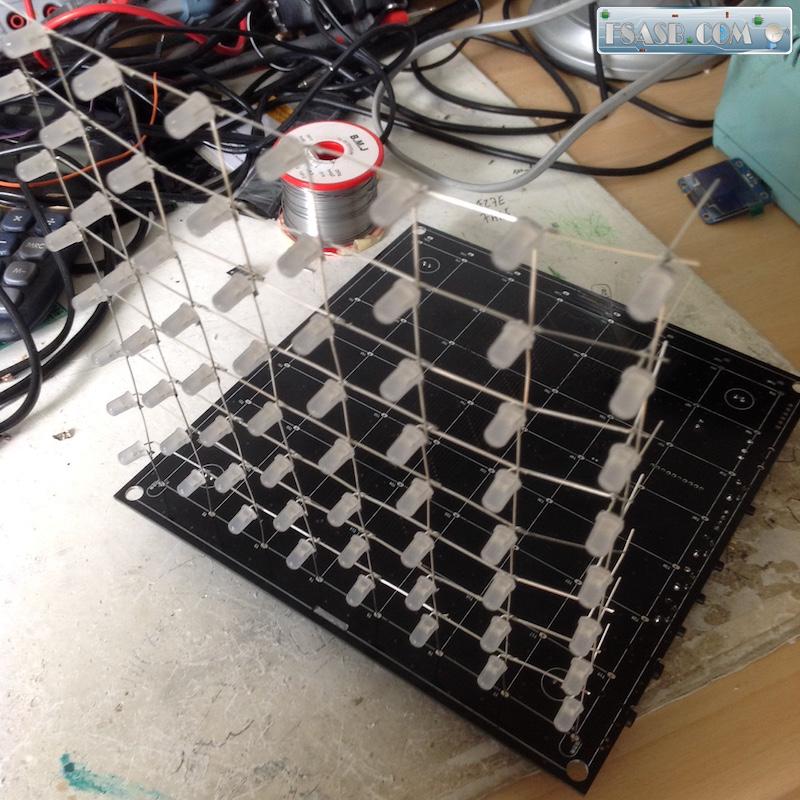

Une fois le montage de chaque matrice et des composants de la platine, j’attaque l’assemblage sur la carte électronique.
J’ajoute 4 fils de cuivre rigides en 1,5mm2 pour solidifier l’ensemble comme décris dans la doc.
Voila le résultat final, avec une sequence qui allume toutes les leds. A signaler, qu’un programme est déjà installer, ce qui permet de tester directement le bon fonctionnement.
La programmation du cube est réalisé à l’aide d’un logiciel fourni et d’un convertisseur USB série.

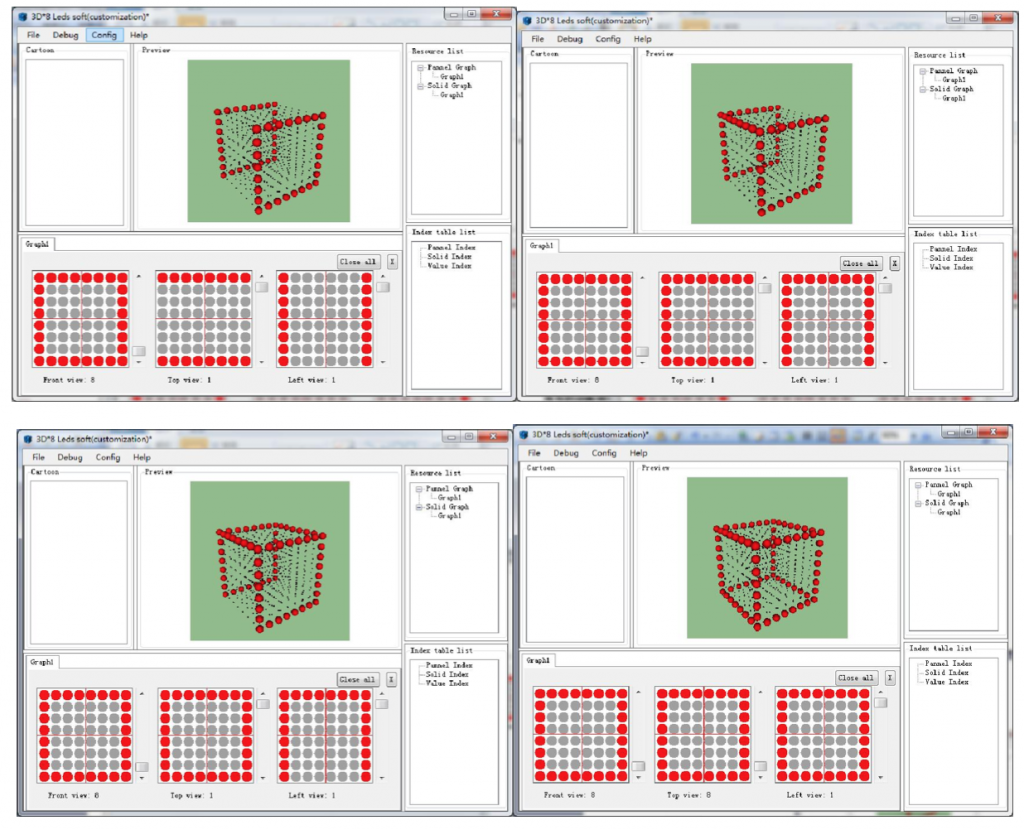

On active chaque led, et le logiciel nous montre l’information sur plusieurs vues.

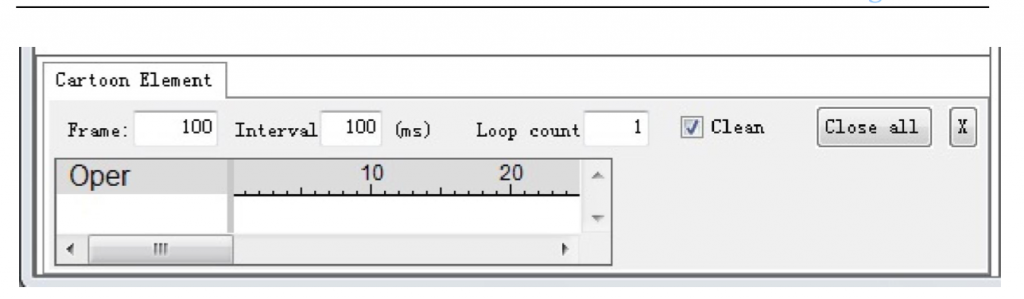

Il suffit ensuite de determiner le temps de chaque séquence, un simulateur vous permet ensuite de voir le resultat. Il ne reste plus qu’a enregistrer le projet.

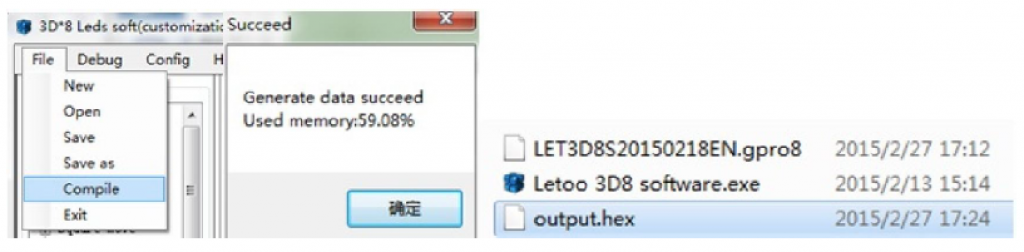

Ensuite on compile et on envoi le fichier .hex dans le cube avec le logiciel fourni.
La documentation de montage et le programme sont directement disponible depuis le site de chez BANGGOOD sur le lien en début d’article.
Exemple de vidéos du Cube 3D:
En conclusion,
le projet est intéressant et m’a permis de travailler avec Thibaut, je ne doute pas maintenant que les chiens ne font pas des chats et que d’autres projets verront le jour avec lui.
Je ne saurais que vous conseiller ce montage pour des écoles, décoration de stand, portes ouvertes etc. Effets remarquables et remarqués
Il reste maintenant à s’amuser et à faire des programmes et cela je le laisse pour Thibaut. Il voulait un montage pour éclairer des leds, il est servi. 😉
N’hésiter pas à écrire des commentaires pour lui, cela le motivera encore plus.
