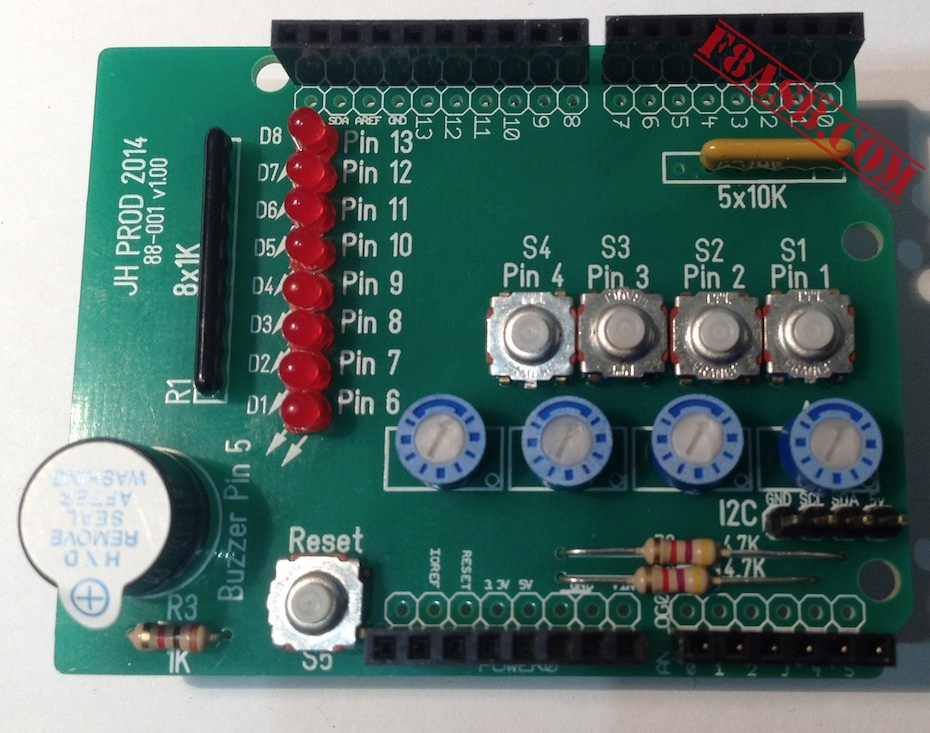

Arduino commencer simplement.
Ce shield Arduino est destiné à l’aide au développement pour la programmation Arduino.
Il possède:
4 interrupteurs poussoirs avec pull up (entrées logiques)
8 leds
Une sortie I2C
Un buzzer
4 potentiomètres (entrées analogiques)
Un bouton reset
Compatible Arduino Uno et Mega.

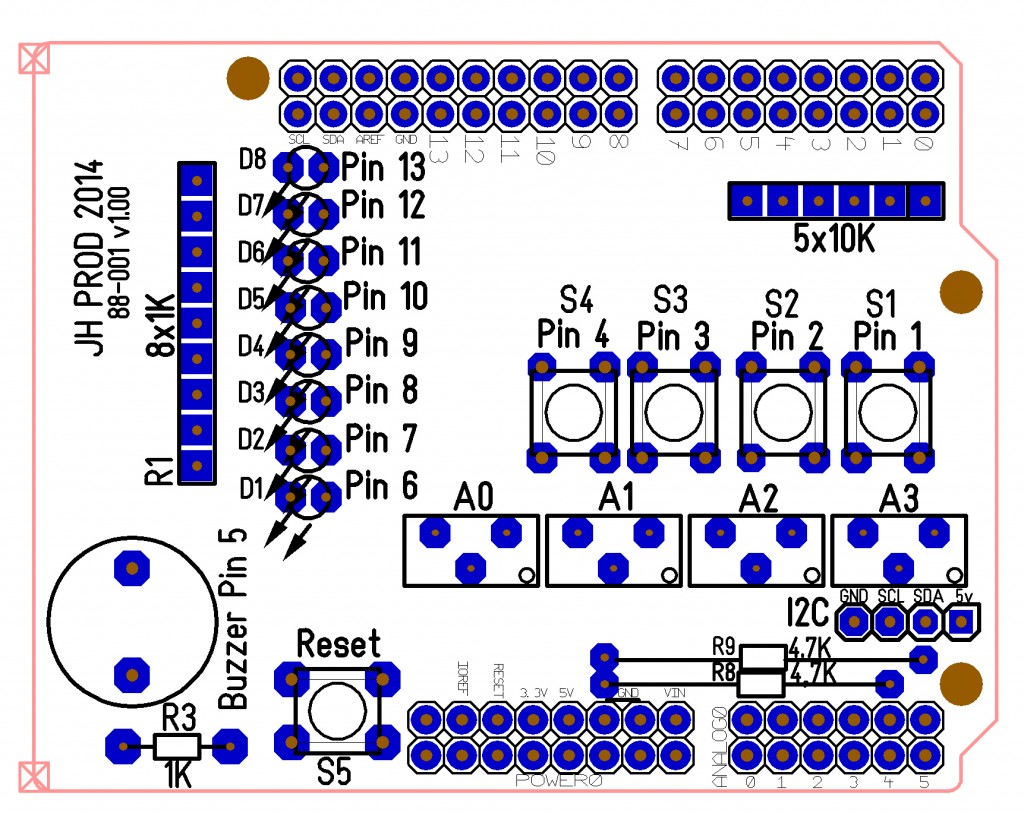

Pour faciliter la programmation, les Pins pour la programmation sont indiqués en sérigraphie. Ex: Buzzer Pin 5
Il permet de tester une bonne partie des exemples fournis avec le logiciel Arduino, il est idéal pour débutant. De plus il n’y a aucun composant CMS pour faciliter le montage.
Vous pourrez tester des applications radioamateurs comme un keyer morse, un répéteur, générateur de télégraphie, commutation temporisé…

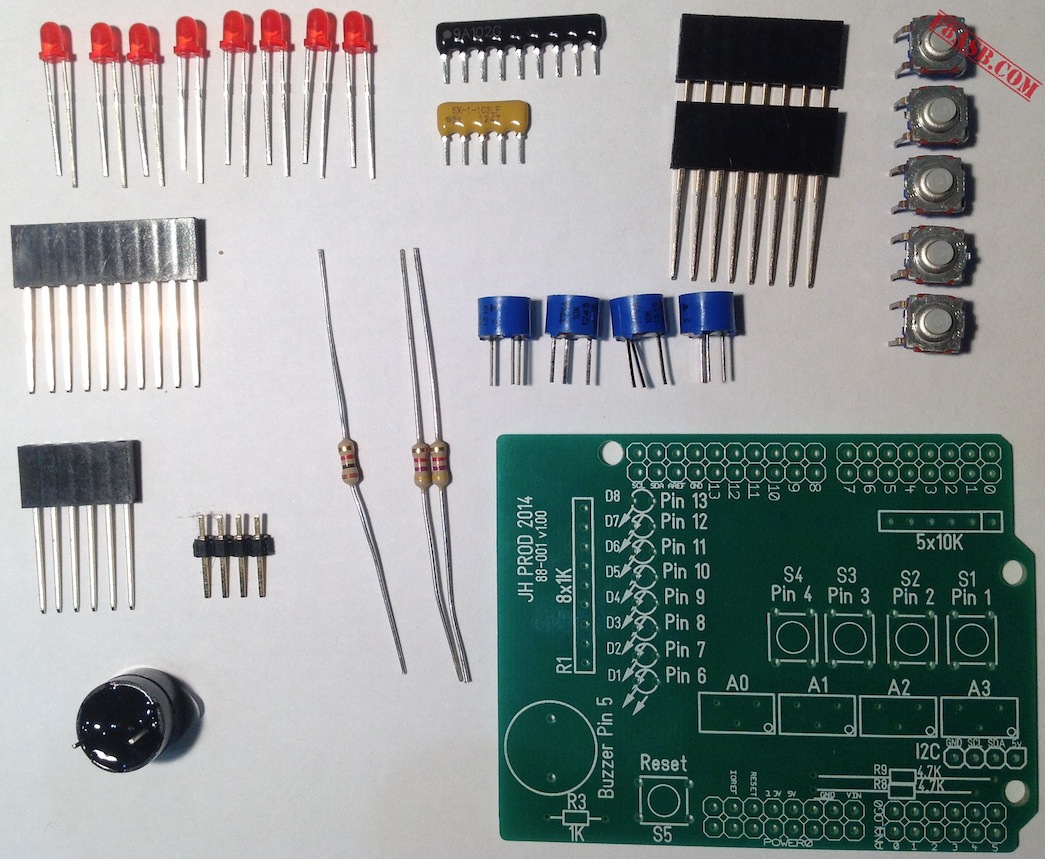

Nomenclature:
Désignation: Valeur
D1 à D8 Led 3mm
IC1 Buzzer
J1 Femelle 1 x 6 pts long
J2 J3 Femelle 1 x 8 pts long
J4 Femelle 1 x 10 pts long
J5 Connecteur HE4 (I2C)
R1 8x1K
R2 4x10K
R3 1K
A0-A3 Potentiomètre 10K
R8-R9 4,7K
S1 à S5 Push button
Le liens des produits font référence à GOTRONIC.FR
J’ai réalisé une série de 20 cartes.
Je propose à la vente pour ceux que cela intéresse à 7€ + 3€ de port ( sans les composants ). La quantité est limitée les premiers seront les servis. Cliquez sur le bouton acheter pour procéder à la commande.
A ce jour 0 carte en stock
5 cartes en pré commande en attente de 10 pour relancer la fabrication.
(mise à jour le 05/03/14)
Si vous en voulez merci d’utiliser le formulaire de contact afin de relancer une fabrication.
Pour toutes questions, utilisez le formulaire de contact
