Réalisation d’une armoire pour imprimante 3D pour CR10

Pour faire suite à l’article projet 2021 sur le blog

Je vous présente aujourd’hui la réalisation d’une armoire fermée pour imprimante 3D.
Les dimensions extérieures correspondent à la servante sur lequel le coffret reposera.
L 60cm x l 85cm x H 100cm.

Le projet commence suite à un besoin, car l’imprimante est situé dans le garage avec des variation de temperature. D’autre part, afin d’avoir la possibilité d’imprimer de l’ABS et surtout de conserver les calories dans un environnement fermé.
On commence déjà par un petit dessin à main levé.


La partie supérieure sera utilisée pour stocker les bobines de fil et comportera la bobine avec le système de dévidage. La tôle intermédiaire possèdera des trous pour laisser circuler l’air.

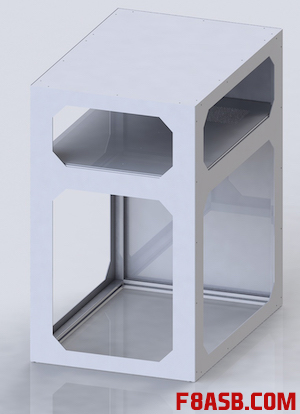

Bon il y a mieux comme dessin :), je suis passé très rapidement à la modélisation 3D.

La modélisation permet de pouvoir ensuite extraire tous les plans pour la fabrication et les bonnes longueurs de découpe des profilés.
Pour le chassis, j’utilise du profilé aluminium. J’ai acheté tout le tube sur un site internet que j’ai découvert qui fourni les tubes coupés à longueur.
motedis.fr

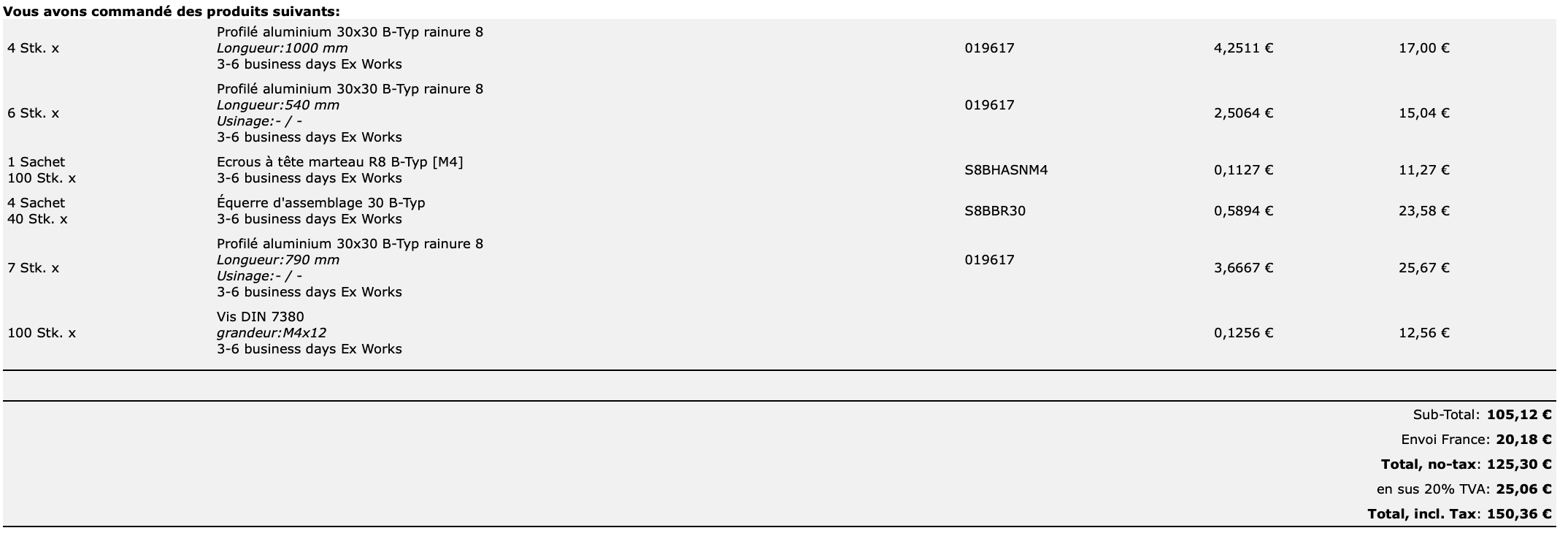

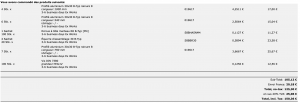

J’ai donc procédé à la commande des profilés avec les équerres et les écrous en T.
(cliquer dessus pour plus de détail)

J’ai fait découper les tôles par une entreprise, si vous travailler avec des fichiers numériques de type DXF, et que vous expliquez votre projet, les entreprises sont plus conciliantes et vous feront des prix sympas. Il faut savoir que la partie modélisation prend un certain temps, le fait de fournir les fichiers, leur permet d’intégrer dans leur machine de découpe directement.

Sur demande je peux fournir les fichiers dxf.

Il reste les charnières et de la visserie en M4.
On collera à l’intérieur des plaques de plexiglass.

Voici maintenant les photos du montage:

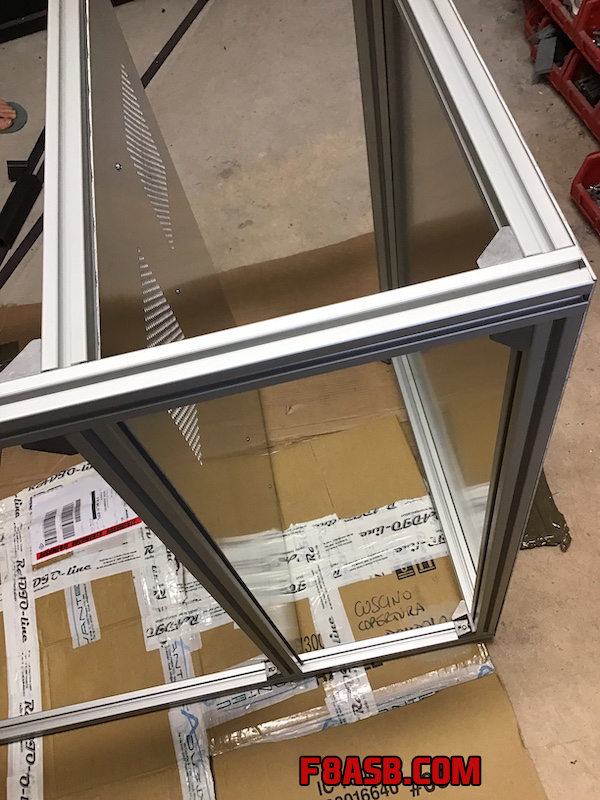

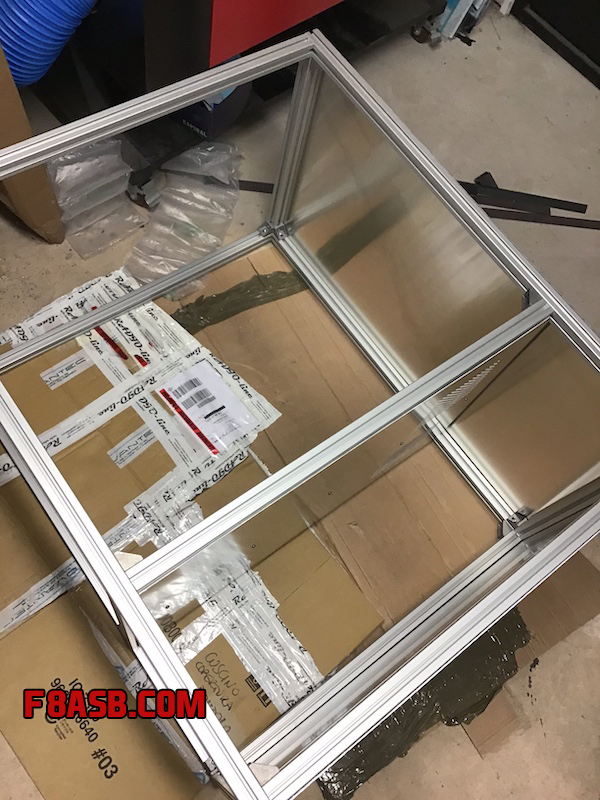

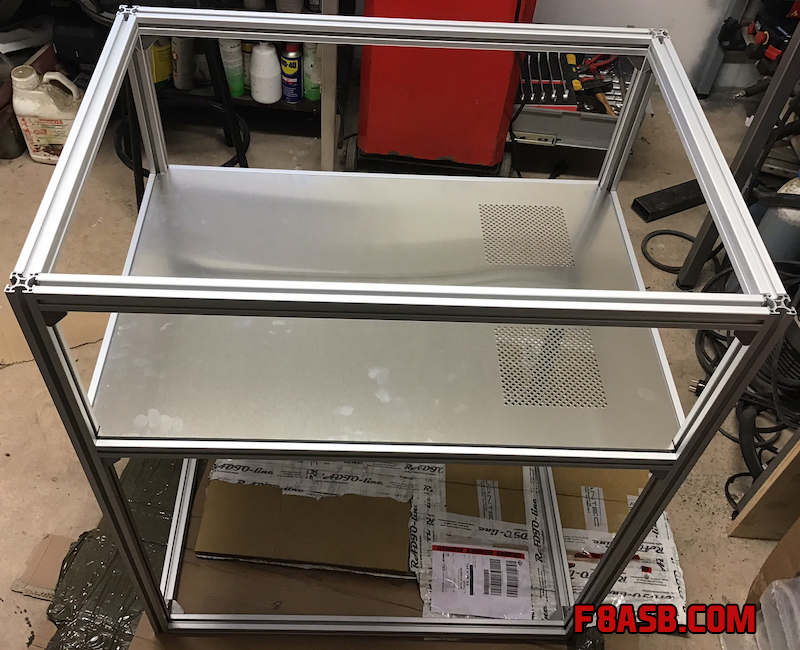

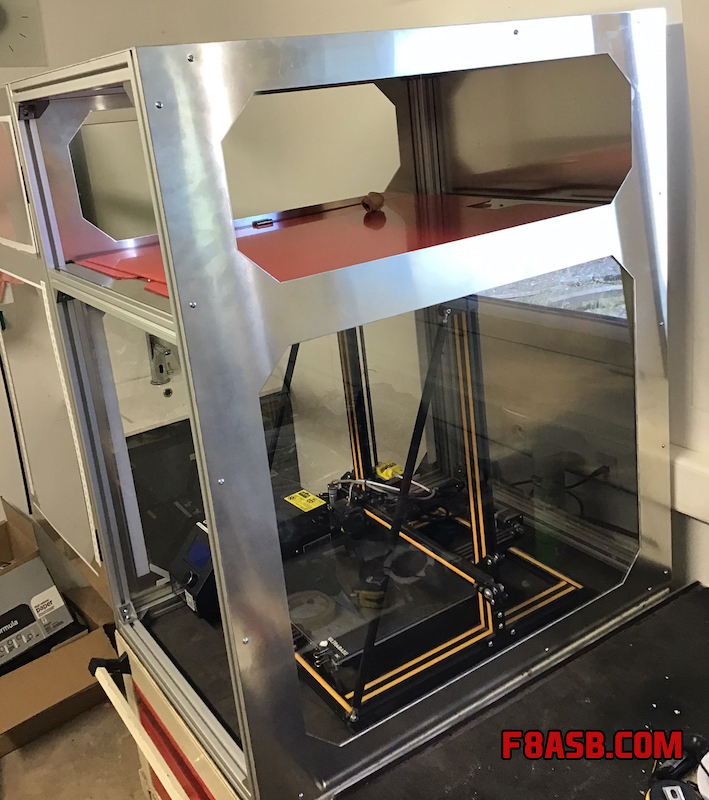

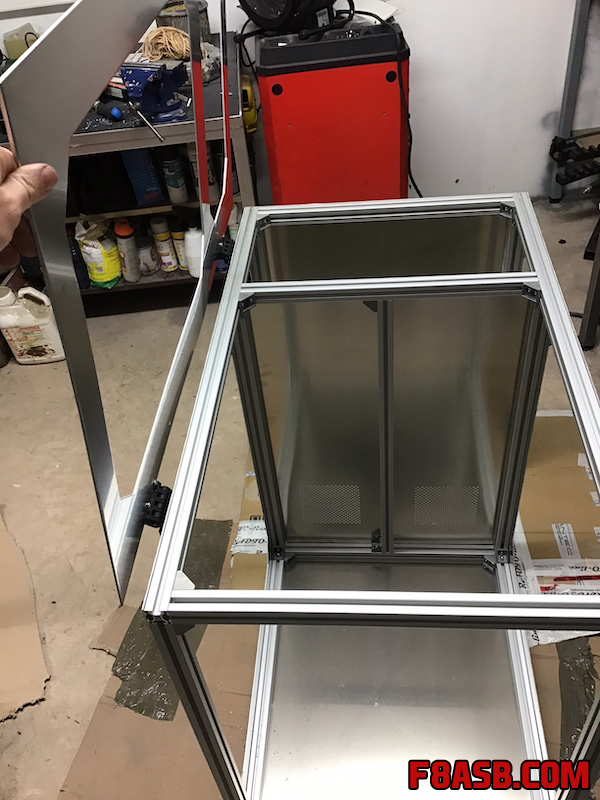

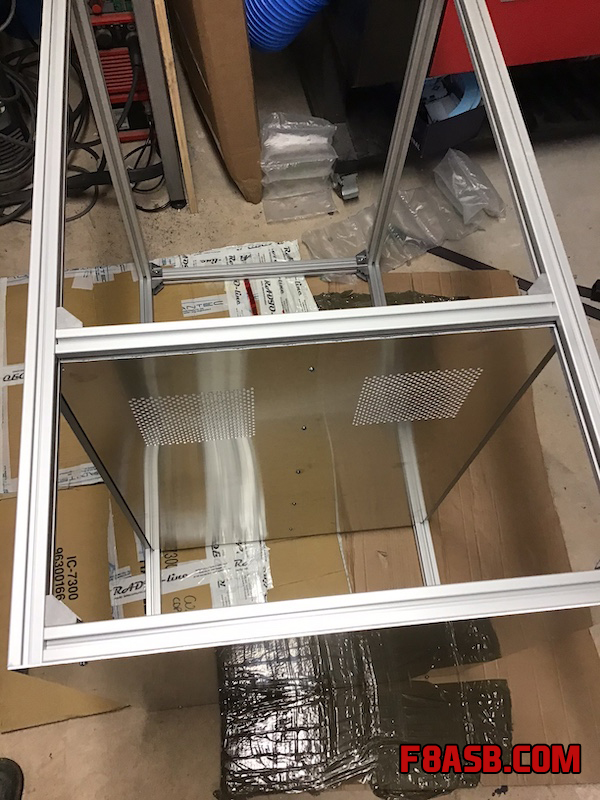

Assemblage du cadre:

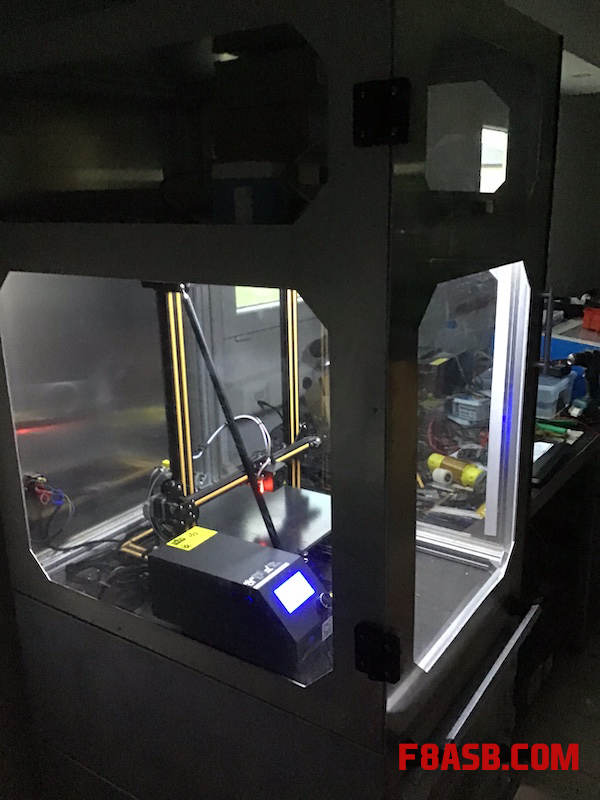

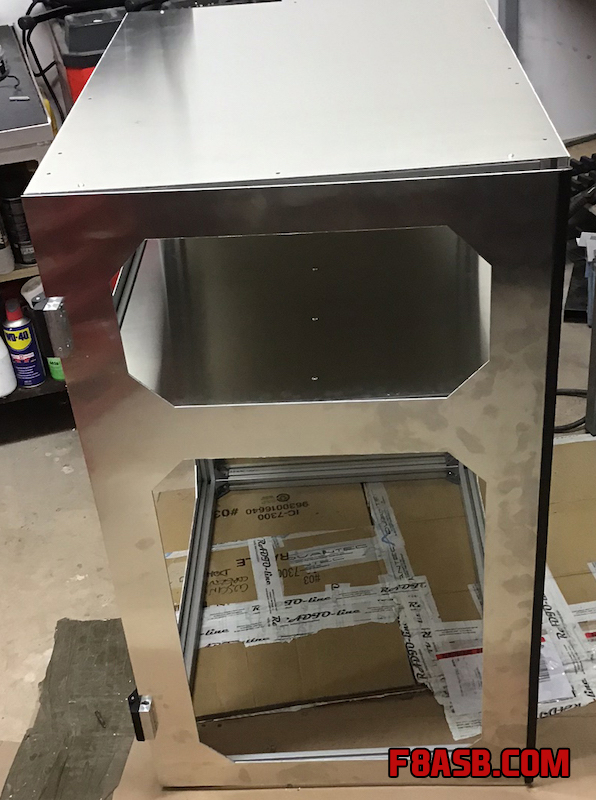

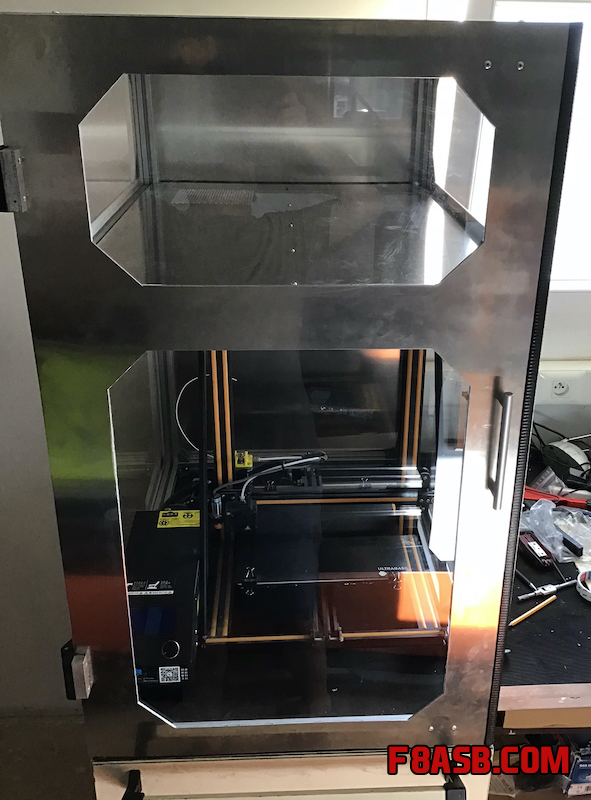

Montage de la porte et des charnières.



Quelques petites finitions…

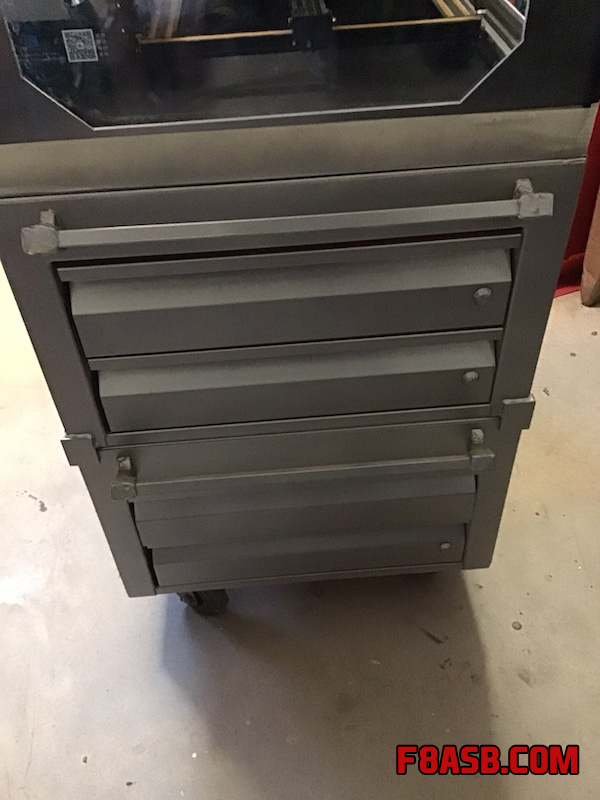

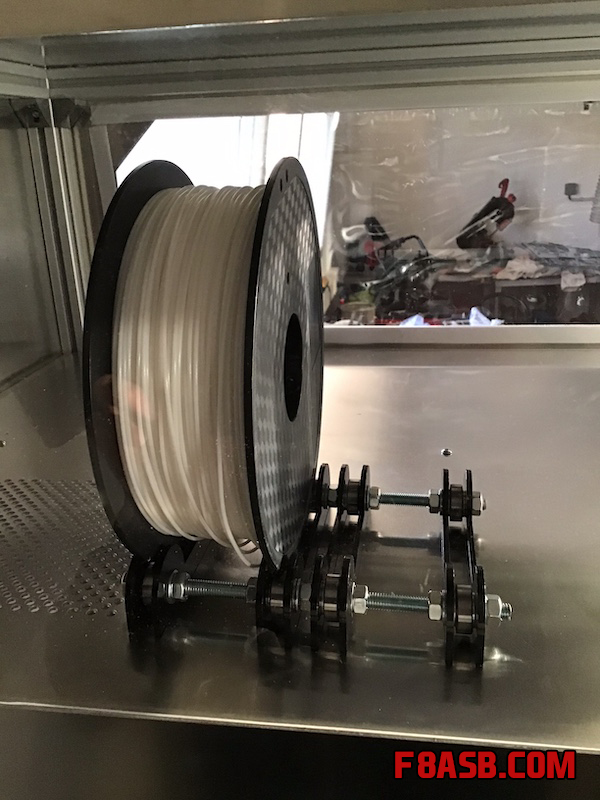

Création d’un support bobine, peinture de la servante où le cadre aluminium est posé.

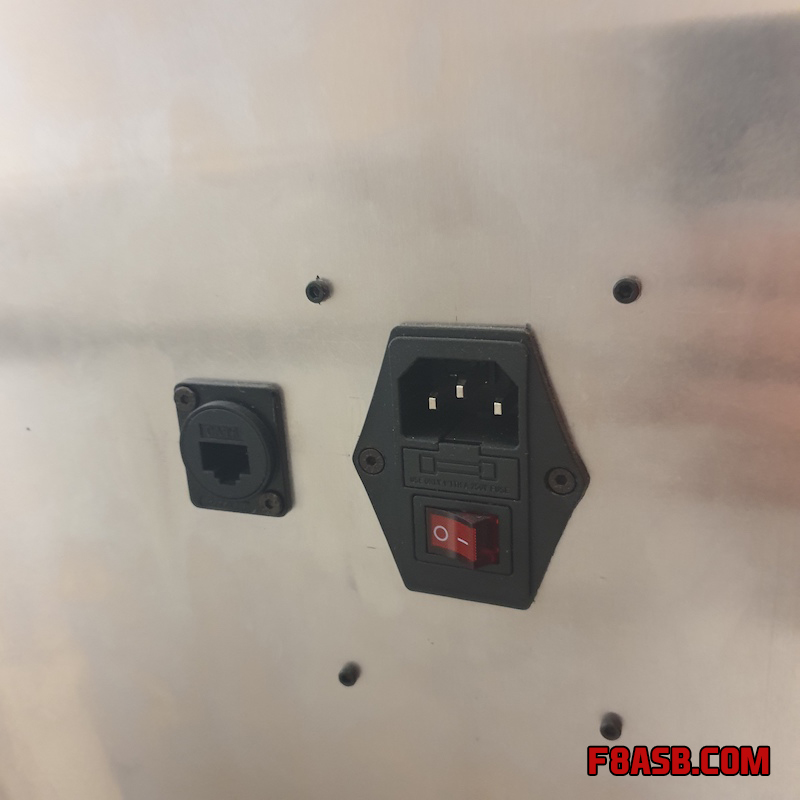

Ajout d’une prise réseau et prise alimentation à l’arrière.
On utilise une simple prise RJ45 femelle/femelle, cette prise pourra être utilisé pour integration d’un Raspberry avec Octopi ou une autre imprimante future munie une prise réseau.

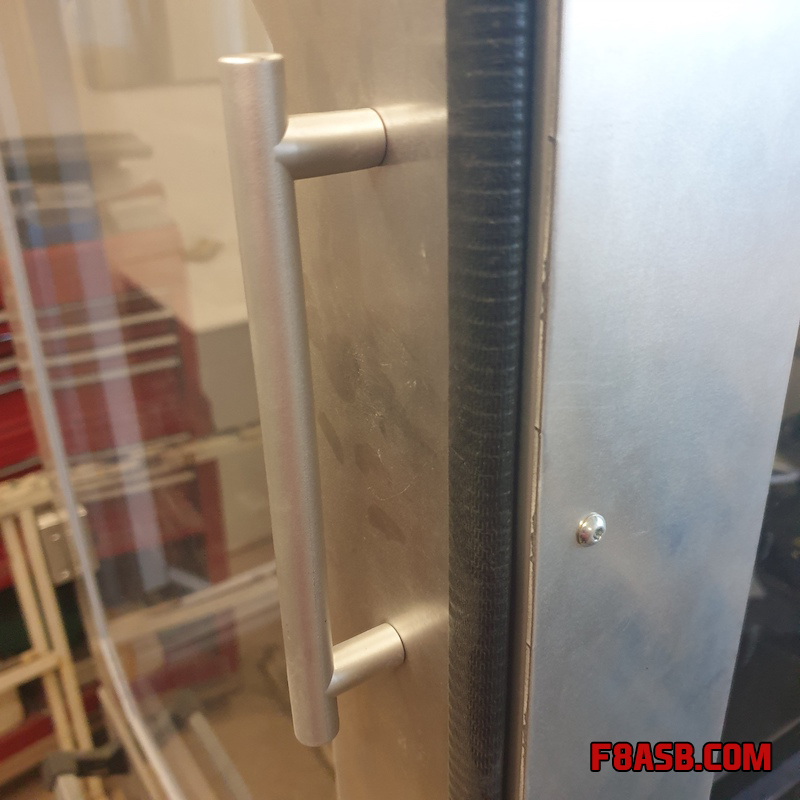

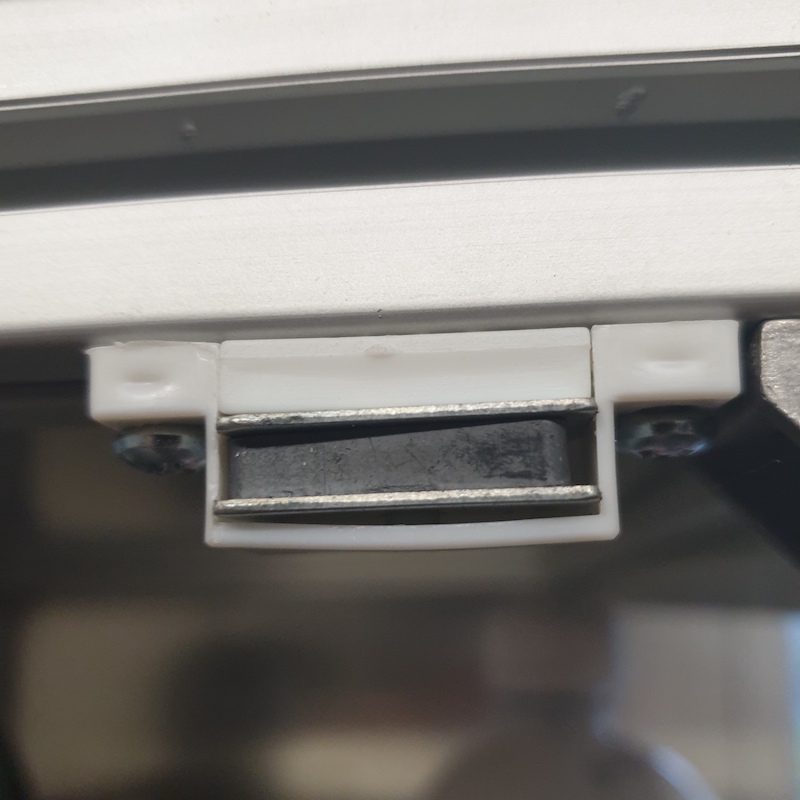

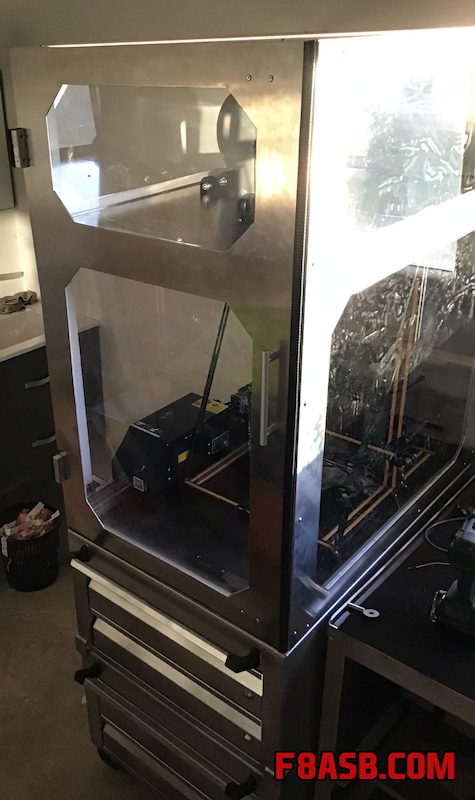

Ajout d’un aimant pour la fermeture de porte et d’une poignée.

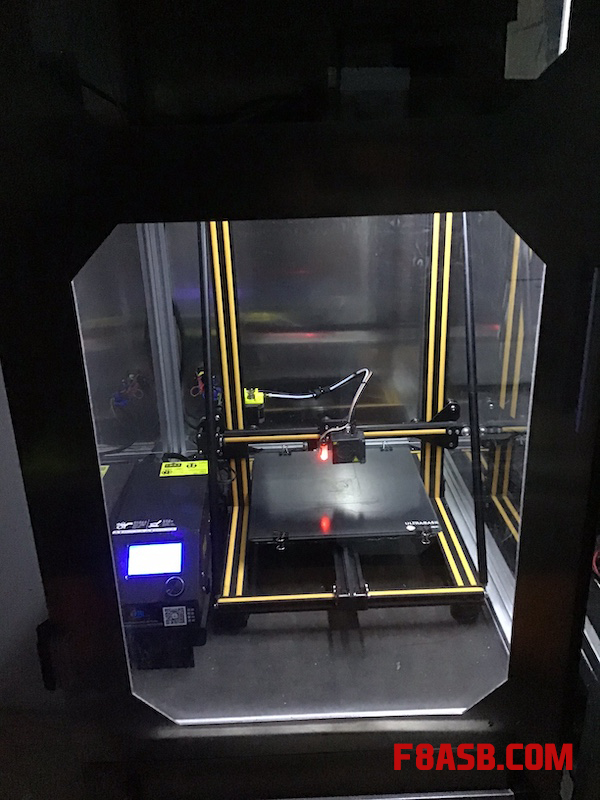

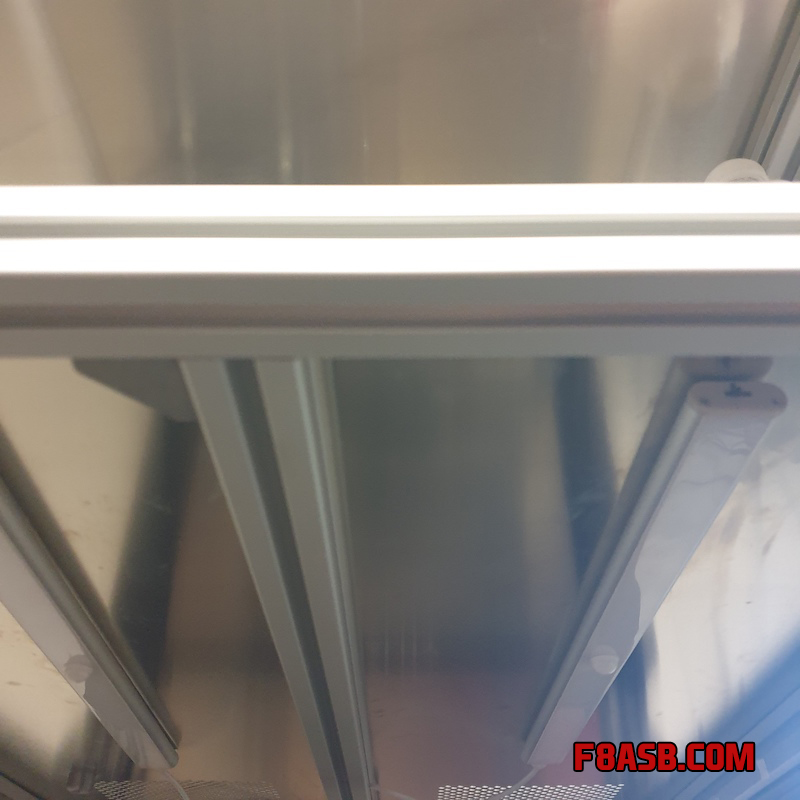

Installation d’un éclairage intérieur

L’éclairage est un plus en hiver quand l’atelier est plus sombre.

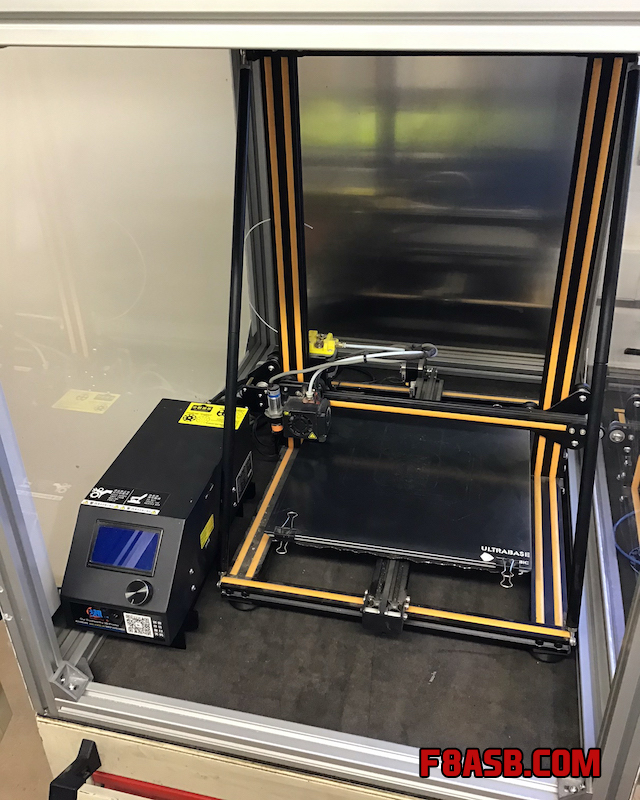

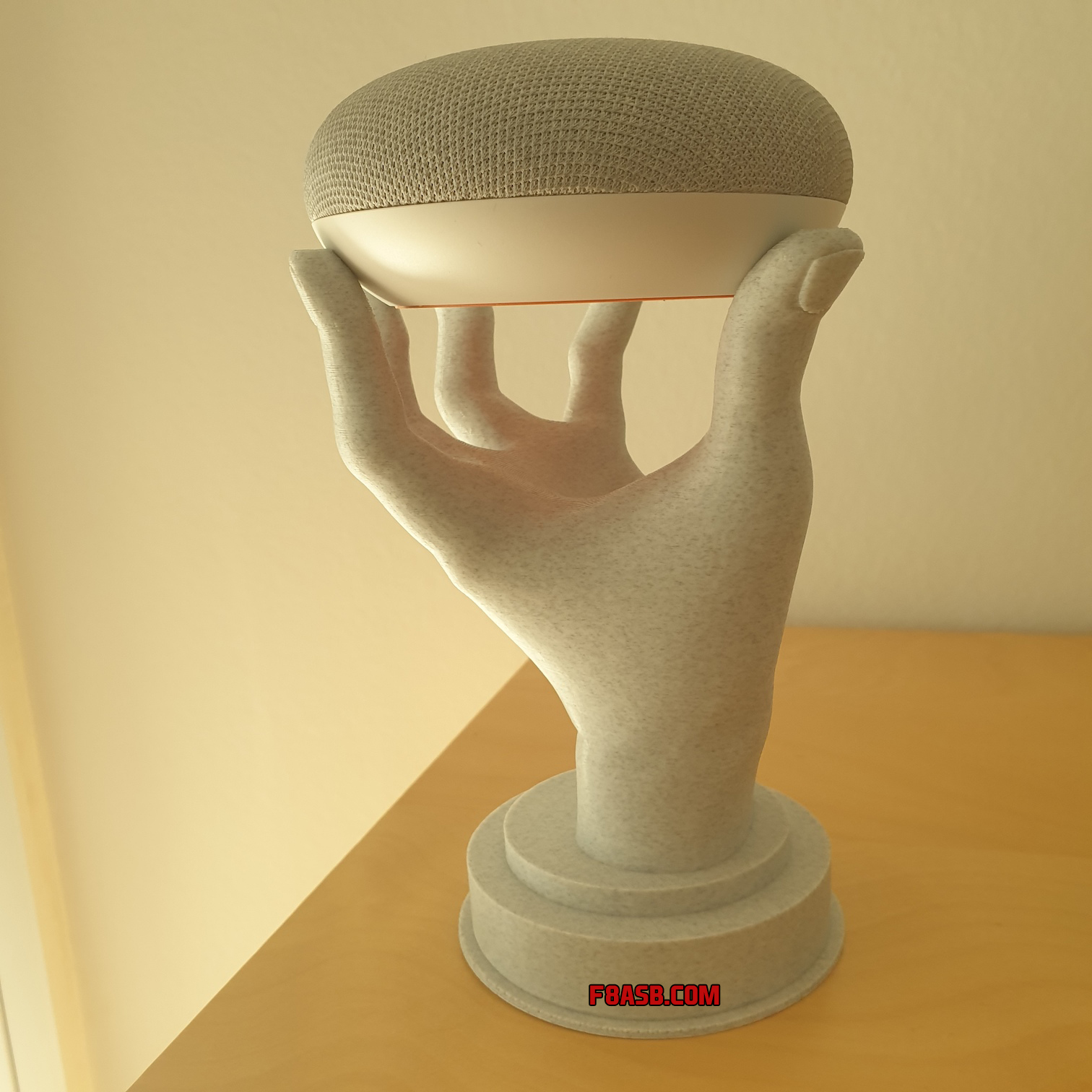

Voici le résultat d’une impression de support de Google Home disponible sur Thingiverse.
