F5FIM: Accompagnement des coaxiaux sur Versatower 18m


Dans cet article, je décris le pylône de Jean-Paul F5FIM, qui a aménagé son pylône afin que les coaxiaux ne se prennent pas dans celui-ci; lors de la descente, de la montée, mais également pendant le basculement horizontal.
Le pylône est motorisée pour la gestion de la montée et de la descente mais également pour la bascule.
Pour savoir comment faire, vous pouvez vous rendre sur les articles précédemment publiés:
Motorisation pylône Versatower : partie Mécanique
Motorisation pylône Versatower : partie Eléctrique

La partie qui nous intéresses aujourd’hui est l’accompagnement des câbles coaxiaux pour éviter qu’ils se prennent dans le pylône.

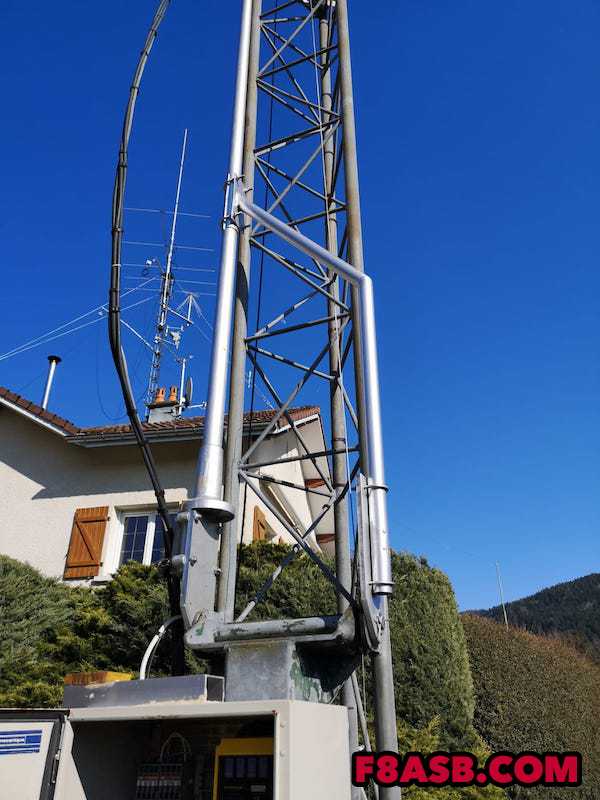

Une perche en rotation libre est fixée sur la platine du pylône qui comprends l’axe de basculement d’origine.
L’axe est complètement libre c’est le mouvement des coaxiaux qui feront déplacer la perche le long du pylône.

Les coaxiaux sont guidés dans un cylindre qui est entouré de tuyau tricoclair afin de ne pas marquer le câble d’antenne.

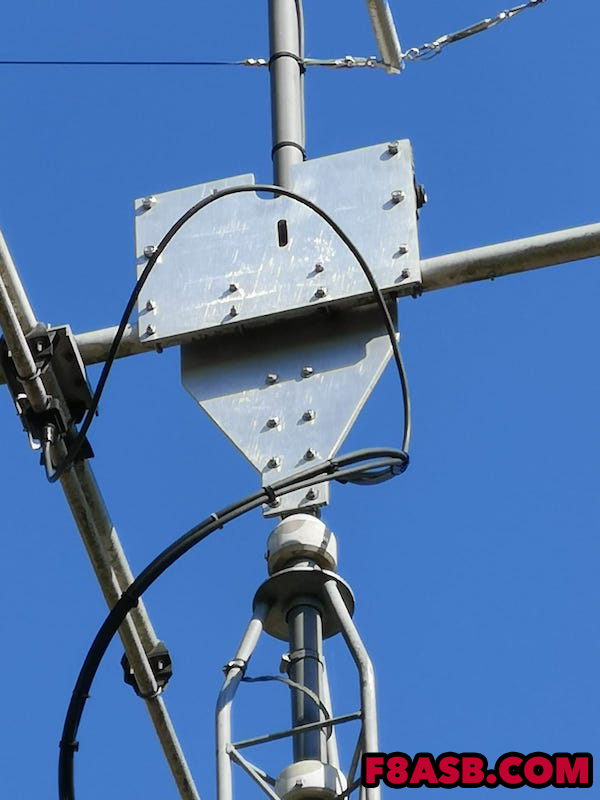

Vous allez peut être vous poser la question en visualisant la vidéo, et vous demander comment l’antenne directive est à l’horizontale.
C’est la platine ci-dessus qui le permet.
A la descente du pylône et par le propre poids de l’antenne bascule seule à l’horizontale.

Descente du pylône

Bascule du pylône

Je tenais à remercier Jean-Paul pour son partage, et je le félicite pour cette réalisation.
Je suis certain que ce petit article vous donnera pas mal d’idées pour l’amélioration de votre station.
Vous pouvez le contacter par email pour toutes questions relatives à cette réalisation.
