Installation d’un HOTSPOT µSvxCard et µDraCard – Etape 5/5

Etape 5 – Ecran HMI

Programmation et installation de l’écran Nextion 3,5”

Il est nécessaire d’effectuer toutes les opérations de raccordement hors-tension.

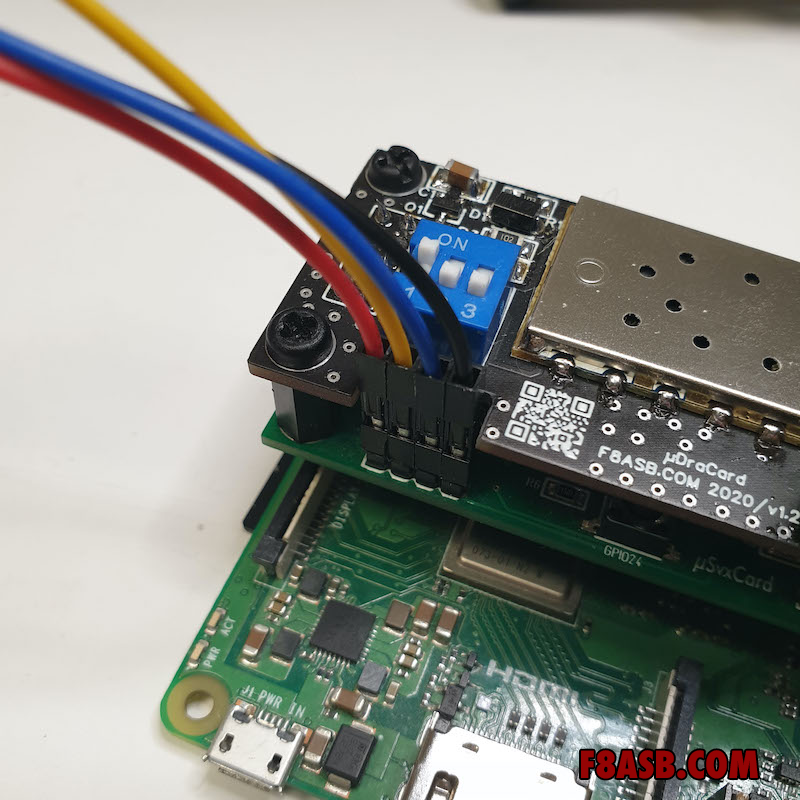

Mettre les Dip switchs 2 et 3 en OFF sur la carte µDraCard

Il est important de signaler que cette distribution est réservée à l’écran de référence NX4832K035_011 avec SPOTNIK2HMI V2

Téléchargez le fichier à mettre dans l’écran Nextion:
https://github.com/F8ASB/spotnik2hmi_V2/raw/master/nextion/NX4832K035.tft

Copier ce fichier dans une carte micro SD.
Attention il ne doit y avoir qu’un seul fichier sur la carte.

Insérer la carte microSd dans le lecteur SD du Nextion, alimenter le en 5V.
Au démarrage, l’installation va démarrer automatiquement.

Une fois l’installation terminée, débrancher l’écran de l’alimentation 5V et retirer la carte SD.

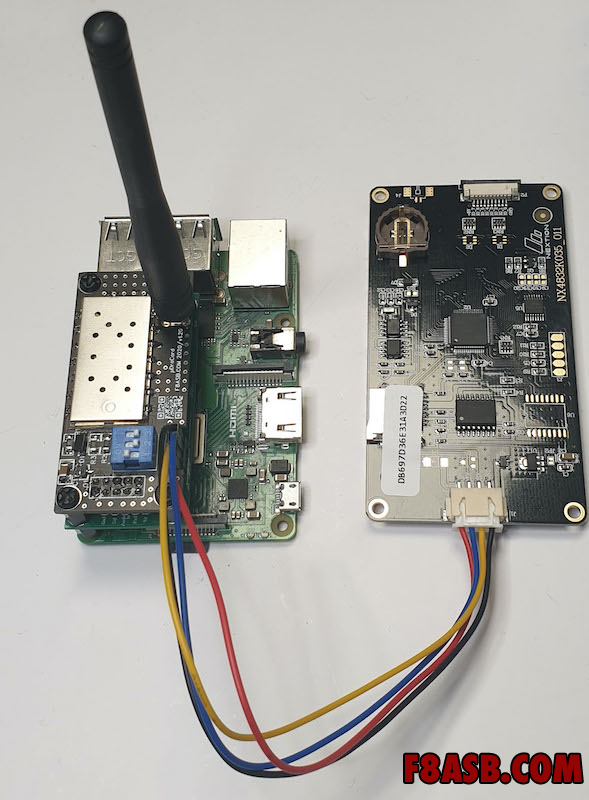

Il ne vous reste plus qu’a brancher l’écran sur la µSvxCard.

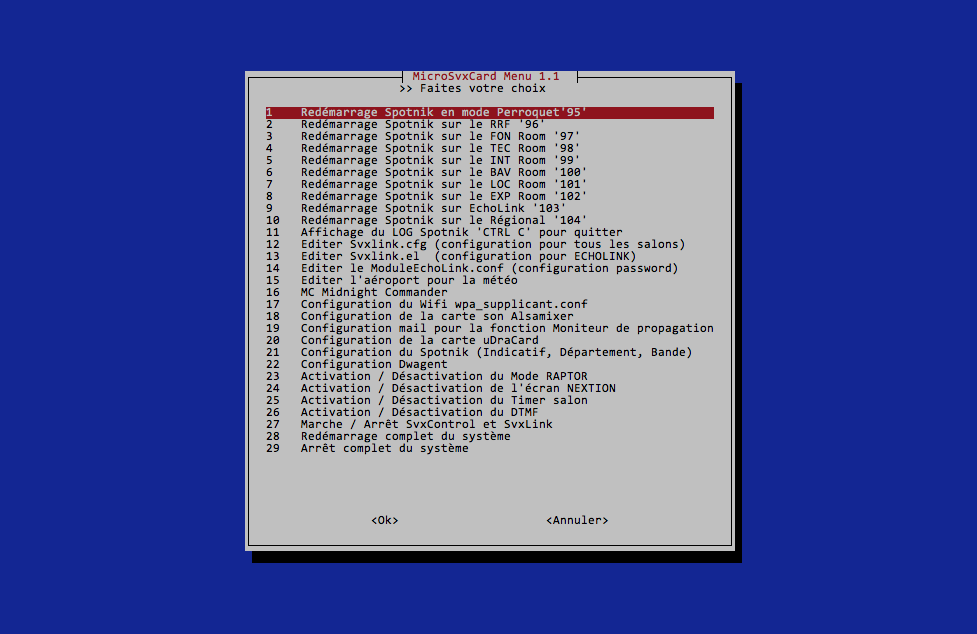

Démarrer le Raspberry Pi, connectez vous en SSH comme dans l’étape précédente, allez dans le menu spot et sélectionner le menu 24.

Votre écran est maintenant activé et fonctionnel.

Vous êtes maintenant prêt à profiter du trafic sur le réseau RRF.
Le lien vers la documentation associée au réseau.

Lors du premier démarrage vous serez en mode Perroquet, une simple porteuse vous donnera un K en télégraphie en retour. Si vous parlez, vous entendrez votre modulation.
Vous pourrez ensuite passez d’un salon à l’autre, soit par DTMF, soit par l’écran ou soit par le menu spot.

Découvrez Box4Nextion pour intégrer le tout dans un beau boitier.

TEAM: F4ICR, F5SWB, F8ASB
