Interconnexion 3G/4G avec votre relais

Le relais des Vosges F1ZBV est desormais connecté à la 3G pour des interventions distantes.
Les fonctionnalités distantes sont directement liés au choix du modem et des options proposés.

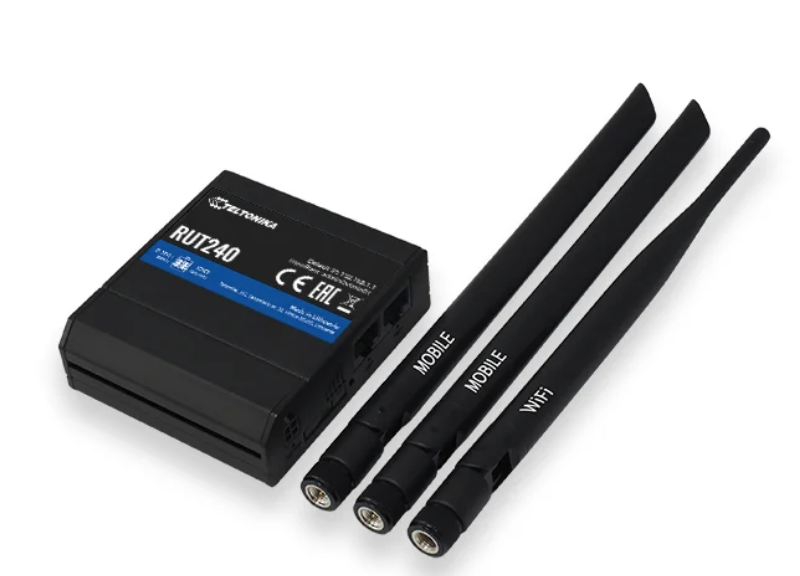

Dans cet article, je vous décris que ce j’ai mis en oeuvre et une description du modem Teltonika RUT240.

Dans un premier temps, je tenais à préciser que cet article n’est pas sponsorisé, j’ai contacté le fabricant directement et je n’ai pas réussi à obtenir un produit pour essai.
Souvent les entreprises qui ont des supers produits technologiques ont un service commercial discutable. 🙁

Le relais était déjà raccorder à la 4G avec un simple modem/routeur TPLink.
Nous avons changé d’opérateur et sommes désormais sur une offre NRJ Mobile du réseau Bouygues Telecom.
Ce nouveau réseau apportait un intérêt financier 4,99€ par mois, l’inconvénient c’est que nous avions besoin d’une antenne extérieure ou d’un modem plus sensible en reception.
L’utilisation était simplement la prise en main à distance du relais qui est sur un base linux avec SvxLink.
Le RUT240 amène à developper des nouvelles fonctions.

Pourquoi le modem RUT240?
Vous trouverez toutes les caractéristiques sur le site du fabricant:
Lien direct chez Teltonika

Je vous invite à regarder le manuel d’utilisation (150 pages) pour vous rendre compte de tous les fonctions possibles.

Je vous resume en quelques lignes les fonctionnalités présentes et leurs interêts.

Nous parlons là d’un modem de type industriel, ce qui de part sa conception et son développement est très poussé au niveau des interactions du milieu extérieur afin de couvrir un maximum d’application.

Il y a 2 prises réseaux une LAN et une WLAN, il y a la possibilité de faire 2 LAN (parametrage logiciel).
Il y a 3 connecteurs de type SMA afin de raccorder des antennes extérieures
(2 antennes mobiles + 1 antenne wifi).

Un system linux est intégré, RutOs, sur une base de OpenWrt accessible en ssh ou depuis l’interface web intégrée CLI.
Il y a les fonctions pour mettre en place un VPN (réseau privé pour accès direct), utile quand on n’a pas de réseau 3G avec une IP accessible depuis l’extérieur.
Compatible avec OpenVPN, IPSec, GRE Tunnel, PPTP, L2TP, DDNS

La plage d’alimentation va de 9 à 30V ( ce qui permet d’être alimenter par les batteries en cas de coupure secteur)

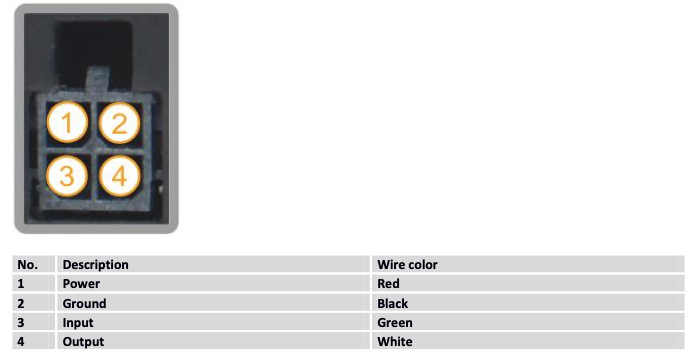

Sur le connecteur d’alimentation, on retrouve une entrée et une sortie, pilotable par l’interface utilisateur, par sms, ou en ssh.
L’intérêt est de brancher la sortie sur un relais afin de faire un reset de l’installation et sur l’entrée on peut y raccorder l’information presence secteur.
Dans le cadre d’un changement de statut une notification par sms est réalisable sur un numéro ou sur une liste de numéro.
Il y a une interface complètement personnalisable, SMS Utilities, pour des interactions SMS vers actions programmés.
Du fait d’un système linux, il est possible d’y intégrer des scripts en shell personnalisés.
Il est possible d’activer un reboot automatique si le ping vers google ne répond pas.
Un planificateur permet de programmer des actions.

Les protocoles prise en charge sont les suivants:
TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, MQTT
Il y a vraiment de quoi faire…

Le fabricant propose une interface RMS qui vous permet de vous connecter sur l’interface graphique du modem en passant via leur site sans parametrage spécifique.
Pour l’achat d’un modem un accès gratuit de 30 jours est offert.

Mise en place sur le relais des Vosges F1ZBV:

• Activation du ping avec reboot automatique, il y a juste une case à coché pour activer la fonction
  (page125 de la notice).
  Avant j’utilisais une fonction sur le Raspberry avec un relais voir l’article
• Un prochaine intervention sera fait pour mettre en place le reset sur le raspberry depuis la sortie et la détection de la présence secteur ce qui était aussi précédemment géré par le raspberry voir article.
• Les différentes commandes SMS pour les reboot et informations pré paramètre par défaut.

Je voulais vous décrire plus particulièrement la mise en place d’une commande d’information statut qui envoi toutes les informations du relais par sms.

Les pré requis:

• Il faudra veillez à installer une clef RSA de chaque coté, c’est ce qui va vous permettre de ne plus avoir de mot de passe à écrit lors des connexions ssh ou lors de commande envoyées de l’un vers l’autre est inversement.
  Utiliser la commande ssh-keygen

• Avoir la dernière version firmware sur le modem


Paramètres au niveau du modem:

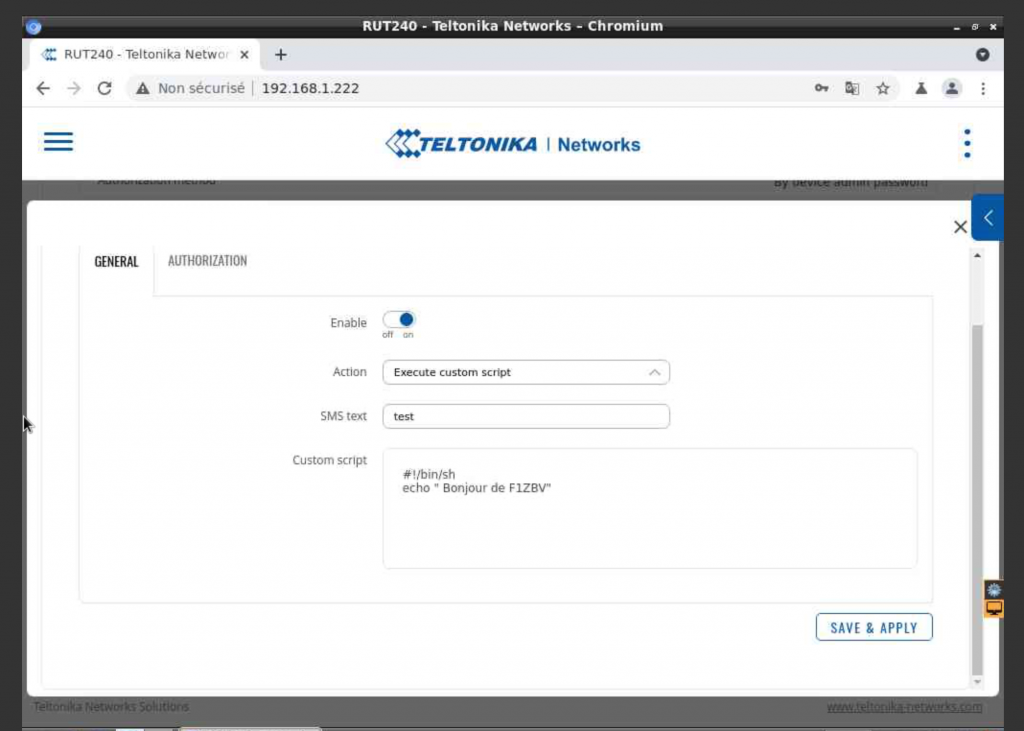

Dans la partie mobile utilites, créer une nouvelle action et sélectionner Excetute custom script, dans SMS text vous indiquez le message en sms qui lancera l’action.
Vous indiquerez votre numéro de telephone dans la partie AUTHORISATION.

Dans l’exemple ci-dessous, le script renvoi juste Bonjour de F1ZBV par SMS.
Ce qui vous permettra de tester le bon fonctionnement de la commande.
Vous recevrez un SMS instantanément.
Il faudra ensuite remplacer la ligne echo par votre commande au format suivant:
ssh <LOGIN>@<ADRESSEE IP DU RELAIS> ‘commande shell’

Voici un exemple:
ssh f1zbv@192.168.1.88 ‘./info.sh’
on peut bien sûr indiquer le chemin complet ou remplacer le chemin du script par une commande direct de type: ssh f1zbv@192.168.1.88 ‘reboot’ qui fera rebooter le Raspberry Pi.
Je vous conseille de tester le script directement depuis le modem sur la section CLI ( terminal) de l’interface graphique.

Paramètres au niveau du Raspberry:

Le relais a déjà tous les capteurs et un code DTMF permet déjà d’obtenir les informations en vocale avec comme base, une carte SVXCARD.
Le travail consiste donc à reprendre toutes ses mesures dans un script et générer un texte qui sera en retour de la  commande envoyé par le modem RUT à la reception du DTMF.
Vous pouvez revoir les vidéos de la présentation du relais F1ZBV de 2016 dans un article précédent sur les fonctionnalités du relais.

Pour le raspberry, il suffit de crée un script qui va rechercher les informations et les retourne en texte.

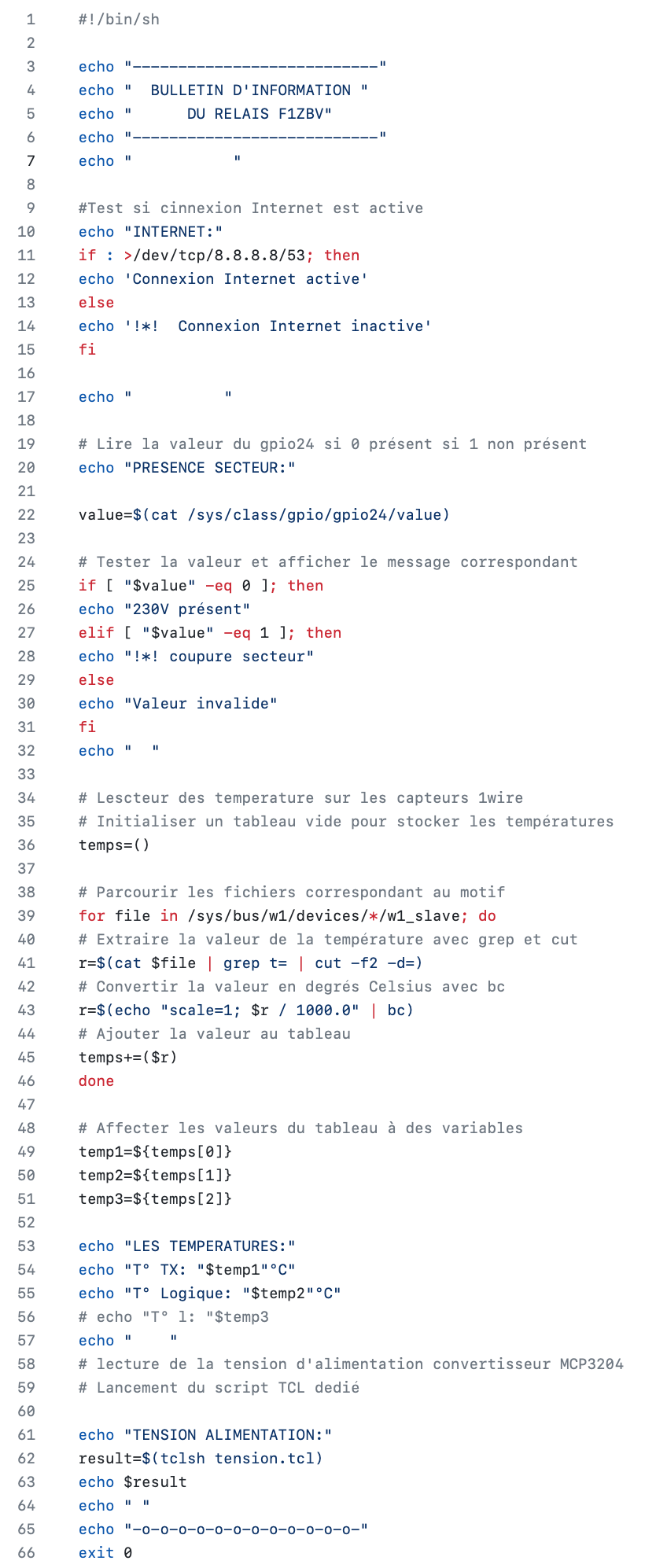

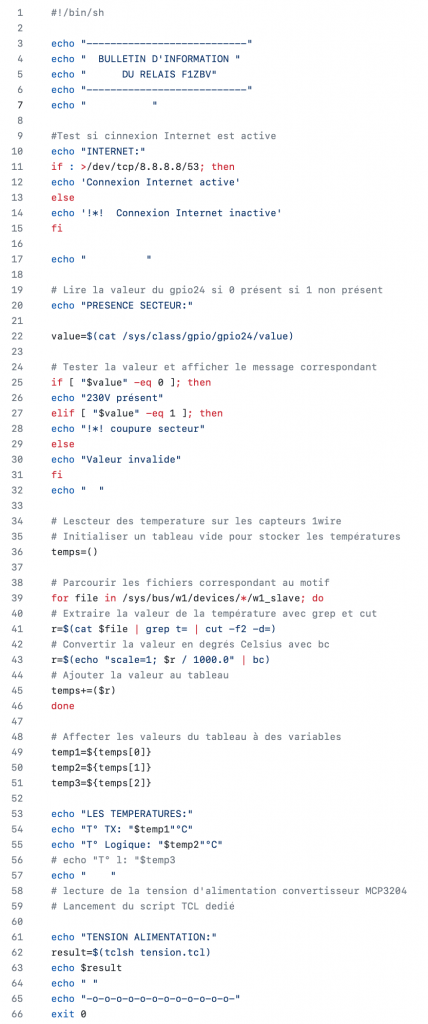

Voici le script utilisé:
Les scripts sont disponibles directement sur Github, il sera nécessaire de mettre les scripts info.sh et tension.tcl dans le même dossier, sinon il faut modifier les chemins.

Conclusion:
Ce modem est selon moi une vraie option sur une installation distante, le fait d’embarquer un système sous linux nous amène une ouverture sur le développement de fonctions personnalisées. C’est un peu le cas du relais de Vosges avec un logique qui date de 2015, c’est uniquement la partie logiciel qui évolue selon les besoins au fur et à mesure des années.

Selon mes expérimentations et/ou les demandes, je publierais peut être d’autres articles de mise en oeuvre.
Le coût du modem est de moins de 200 euros, je vous préconise l’achat chez Reichelt, le produit est complet avec alim + antenne à prix raisonnable et également disponible en stock.
