BANGGOOD: Kit Oscillo DS0138



138C_01aDESCRIPION DU MONTAGE DU KIT DS0128 de chez BANGGOODDans le cadre du partenariat avec BANGGOOD, logoj’ai reçu ce kit pour un review que je partage sur mon Blog

Ce type de kit pas cher, est instructif pour le montage est utile pour des petits montages.

Specifications:

  • Nombre de canaux: 1
  • Bande passante analogique: 0 – 200KHz
  • Precision: 10mV/Div – 5V/Div
  • Précision tolérance: < 5%
  • Resolution: 12-bit
  • Impedance d ‘entrée: 1M ohm
  • Tension maximale d’entrée: 50Vpk
  • Couplage: DC, AC, GND
  • Echantillonnage maximum en temps réel: 1Msps
  • Timebase: 10us/Div – 500s/Div
  • Capacité d’enregistrement: 1024
  • Trigger Modes: Auto, Normal, Single
  • Trigger Types: Front montant / descendant
  • Trigger Position: 1/2 de la taille du buffer
  • Resolution 2.4″ couleur TFT LCD  320 x 240 pixels
  • Tension sous 9V DC, environ 100 mA

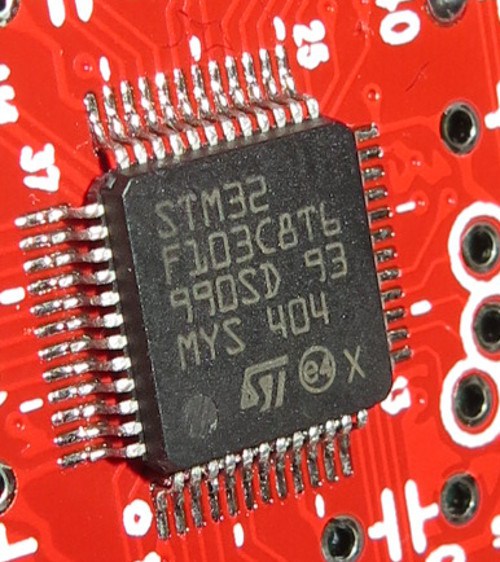

Le micro contrôleur utilisé est un STM32 F103  32-bit ARM Cortex-M3 à 72 MHz.

Kit-Review-JYE-Tech-DSO138-Digital-Storage-Oscilloscope-tronixstuff-8

Il y a 2 kits de disponibles:
1 kit avec le micro contrôleur soudé (celui que j’ai testé) à 20,39$
1 Kit avec les composants CMS souder (voir ci dessous) à 23,99$

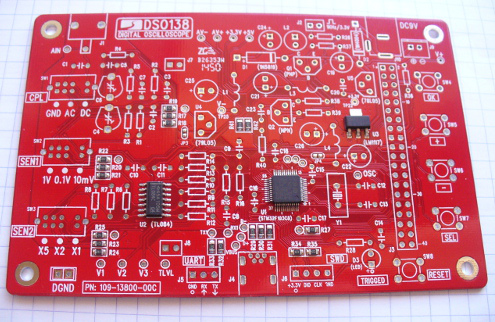

Kit-Review-JYE-Tech-DSO138-Digital-Storage-Oscilloscope-tronixstuff-2



Aucune difficulté particulière au montage, je vous conseille de souder tous les CMS en premier(voir ci-dessus)
Concernant les resistances classiques, elles sont munis de 5 anneaux, un site peut vous aider pour verifier les valeurs http://www.dcode.fr/code-couleur-resistance.

Une fois le montage terminé, démontez l’écran LCD de la carte.
Alimentez le montage sous 9V DC, et effectuer la mesure de tension sur TP22 vous devez obtenir une tension d’environ 3,3V si c’est le cas souder le strap JP4.

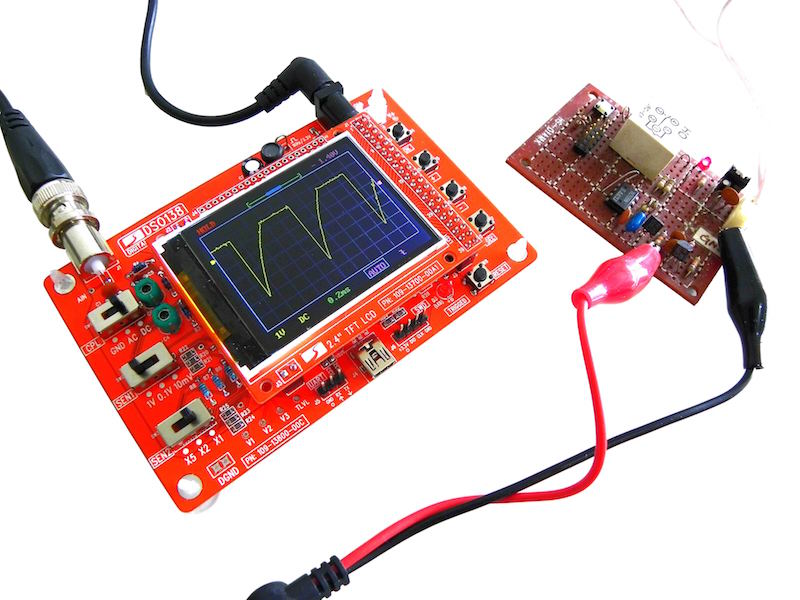

Fixez l’écran et alimenter le montage.Cela fonctionne du premier coup.

FullSizeRender

Le montage possède une pin où un signal de 1Khz/3,3V est généré.

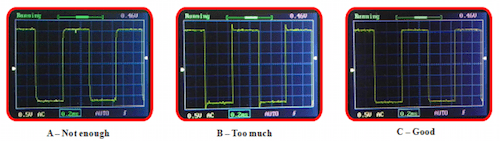

IMG_2102 Les deux capacités variables C6 et C4 sont la pour ajuster les parasites entre l’entrée et la masse de l’oscillo.
oscillo reglagesA-Pas assez
B-De trop
C- Bon

Une vidéo est disponible:

Info sur le site du fabricant: http://www.jyetech.com/Products/LcdScope/e138.php

Documents and firmwares:

How to Upgrade firmware for DSO138 (Provided by Sean Rics from HNGamers. Many thanks!)

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.
Ce contenu a été publié dans BANGGOOD, electronique. Vous pouvez le mettre en favoris avec ce permalien.
