KeypadRemote, le RRF pour les malvoyants.



Dans cet article, et pour faire suite à la publication projet 2021, je décris aujourd’hui l’ajout d’un clavier numérique bluetooth sur n’importe quel Hotspot RRF.
L’initiative de ce projet est de fournir la possibilité à des malvoyants de pouvoir utiliser le réseau RRF facilement, surtout pour faire les QSY.
Le choix du clavier numérique est parti sur la base d’un système existant, le Digimatel, qui utilise ce même type de clavier pour piloter des TRX radio.
Certains  malvoyants sont très autonomes et même impressionnant quotidiennement.
Ils maitrisent parfaitement leur clavier sur leur talkie Walkie ou sur leur radio Mobile.
Des outils à base de synthèse vocale sont developpé spécialement pour eux.
Un site internet Blind Hams est disponible avec des informations et outils dédiés pour eux.

Il y a aussi les personnes qui deviennent malvoyant à partir d’un certaine âge.
Dans ce cas c’est beaucoup plus difficile de se battre quotidiennement.
Le projet décrit dans cet article est pour l’un d’entre eux.

Description du projet:

Il s’agit d’un module extérieur qui permet de gérer les QSY sans code DTMF ou sans écran type Nextion ou autres.
Il est prévu pour les malvoyants mais peut également être utilisé par tous.

Le principe de fonctionnement;
le clavier est muni d’un tampon silicon sur la touche 5 pour faciliter le repérage, Il y a toujours un index sur le chiffre 5 sur les claviers, je ne le trouvais pas assez prononcé.
On appuie sur une des touches, la radio nous demande de confirmer le QSY et si on réappuie sur le bouton, le QSY se fait.
Une touche ? permet de connaitre le salon en cours connecté.
Pour les voyants, il est possible de supprimer la confirmation afin d’effectuer le QSY directement. Dans le fichier settings.py il faudra mettre zéro.
Le script regarde en permanence les touches appuyées et interagit avec le hotspot en envoyant les codes DTMF de qsy ou de confirmation en mode texte directement à SvxLink.
fichier “/tmp/dtmf_uhf”.

Matériels nécessaires:

Les photos:


Vue sur les autocollants et la touche 5 avec le tampon silicone

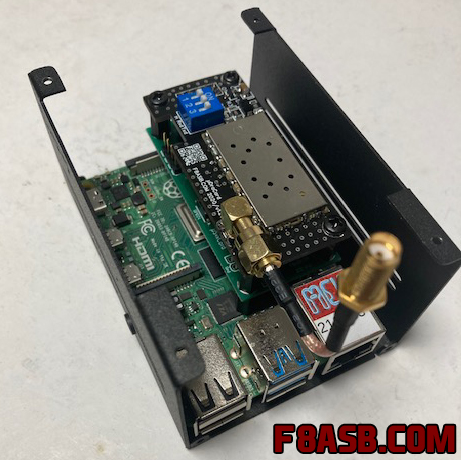

Vue à l’intérieur du Hotspot avec la µSvxCard et la µDraCard superposées.

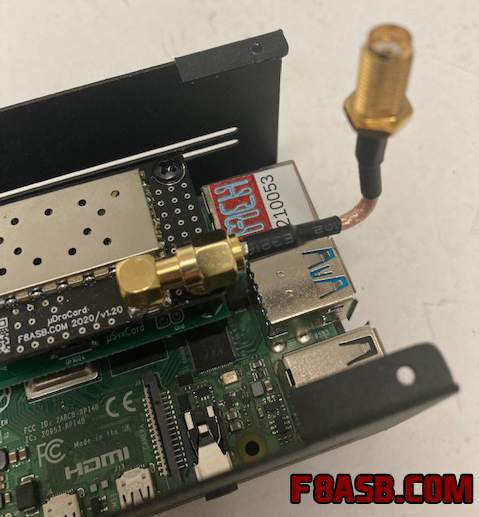

Un connecteur SMA coudé a été soudé sur la µDraCard afin que cela passe dans le boitier.


On aperçoit la dongle usb qui est fourni avec le clavier numérique bluetooth.

Mode de fonctionnement:

Le nom des salon est inscrit sur les touches du clavier numérique, le premier appui demande la confirmation du QSY et le deuxième appui lance le QSY.
La touche Enter ( autocollant < ?>) annonce le salon en cours.

Installation:

Rendez vous sur la page GitHub dédiée et lire les instructions d’installation.
Pour résumer, il suffira d’installer le script, de mettre la commande dans le rc.local pour le démarrage du script automatique au boot puis d’ajouter les sons et les commandes de confirmations vocales dans le fichier Logic.tcl.

Vidéo de démonstration:

Conclusion:

Le projet pourra certainement évoluer car il reste  des touches de libre et des fonctions supplémentaires pourront être intégrées selon les demandes.
J’espère par ce petit module simplifier la vie de certains d’entres vous qui malheureusement non pas notre chance de voir.

Vous pourrez aussi faire un clavier personnalisé, il existe pas mal de site qui propose un code firmware à base d’Arduino.
Voir le lien suivant pour un exemple sur Arduiblog.
Vous aurez la possibilité de personnaliser la forme des touches et éventuellement insérer du braille avec une imprimante 3D.

L’année prochaine, j’expérimenterai le pilotage d’une radio à la voix pour malvoyants.

Si vous avez des difficultés sur l’installation et que vous connaissez un malvoyant n’hésitez pas à me solliciter via le formulaire de contact.
