Dipôle rotatif 40m 1/4: Description et modélisation

Description:

Pour faire suite à la publication projet 2021 sur le blog,

une série de 3 articles va être publiée afin de fabriquer un dipôle rotatif pour le 40M ( 7Mhz).
Certains éléments de l’article pourront également vous servir à réaliser un dipôle raccourci (antenne filaire).
La référence pour cette réalisation est l’article de F8CED .

Les 3 articles seront les suivants:

  • Description et modélisation.
  • Fabrication et tests des selfs
  • Liste du materiel necessaire
  • Fabrication de l’antenne, montage et tests

La principale difficulté de la réalisation sera la fabrication des 2 selfs, il y aura toujours la possibilité de prendre du tube PVC comme F8CED, afin de vous faciliter la tâche, je réaliserai les supports de self en 3D, une imprimante 3D vous permettra de la réaliser.
Les fichiers seront disponibles sur HAM-3D de F4HTZ et sur Thingiverse.

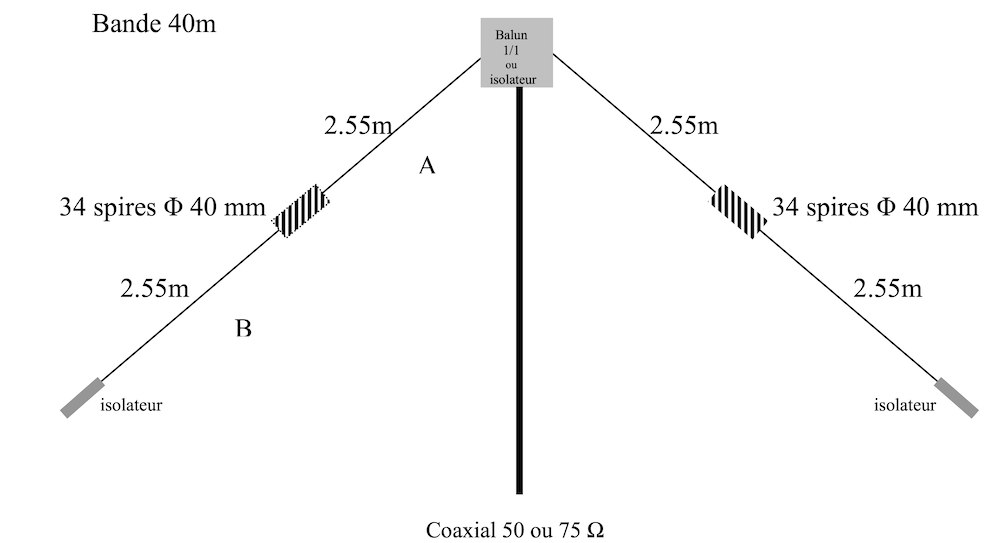

Voici le plan (F8CED) de référence pour la réalisation:




Ce plan servira de base de travail, le fil sera remplacé par du tube aluminium, le dipôle sera de ce fait à l’horizontale.
Nous pourrons reprendre le balun 1:1 décrit dans un précédent article ou en prendre un tout fait du commerce.

Modélisation du projet:

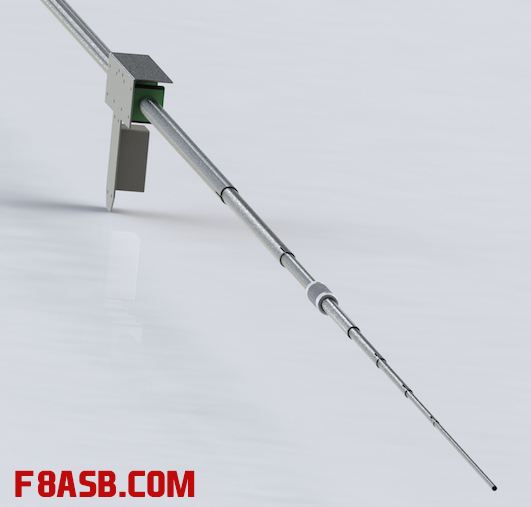

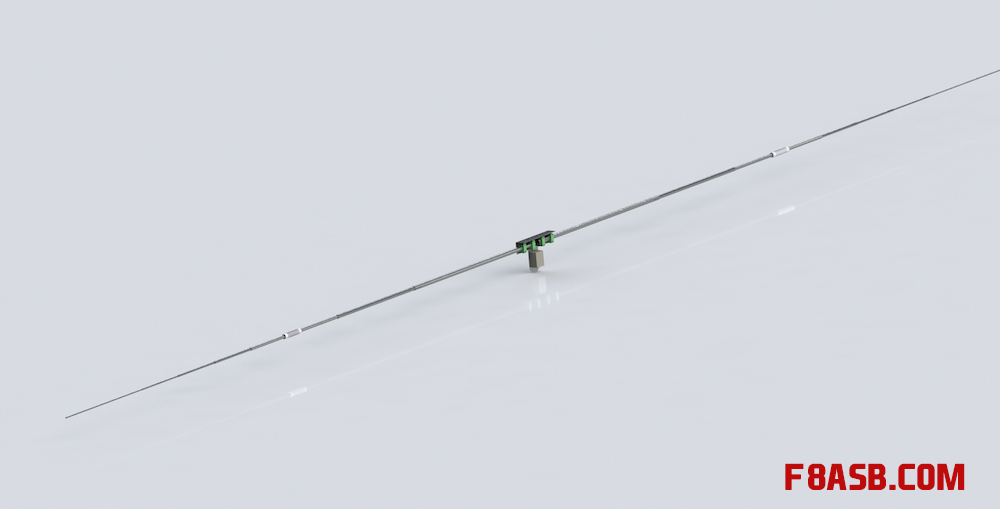

Vue de l’antenne complète

Vue du coté

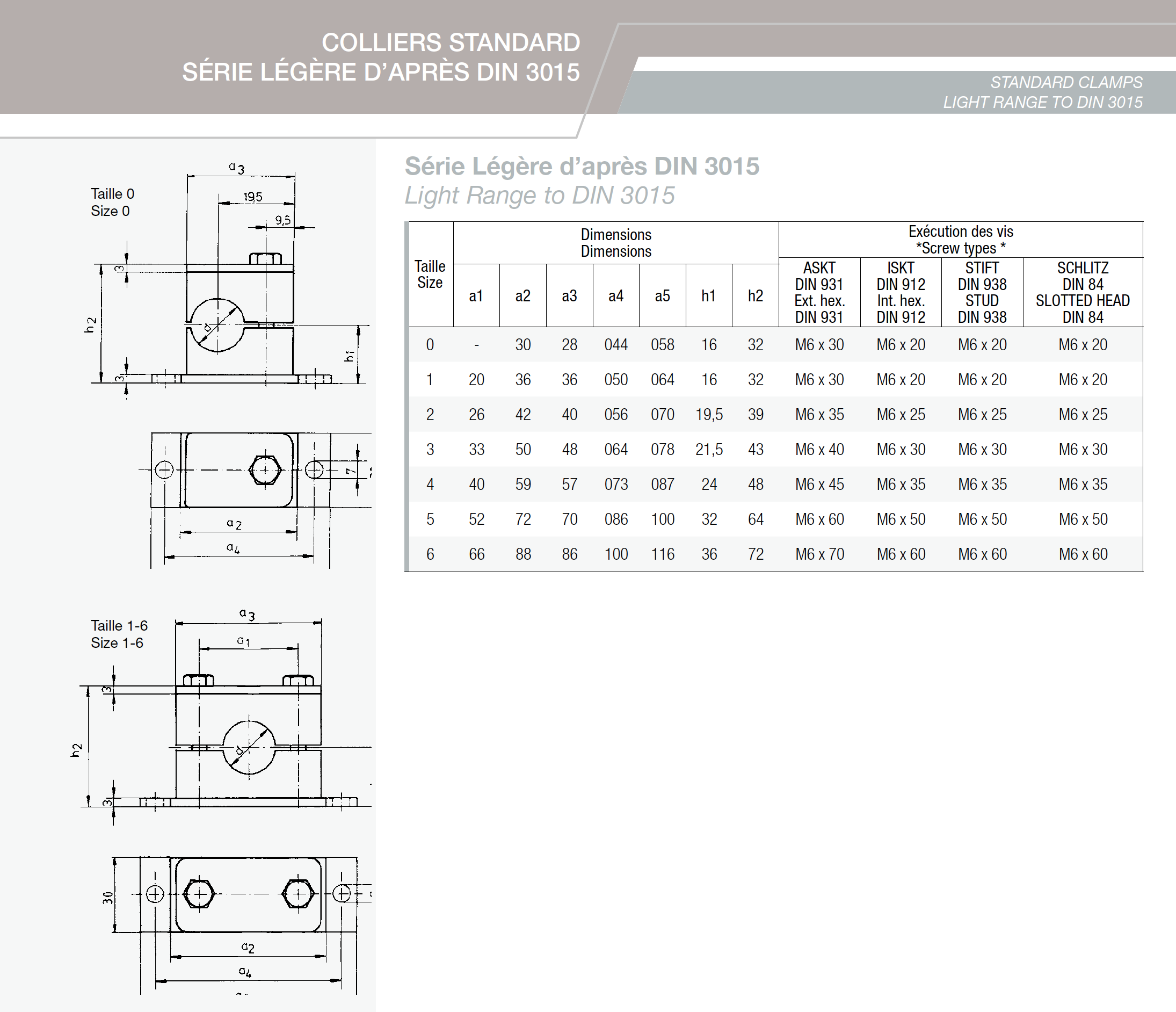

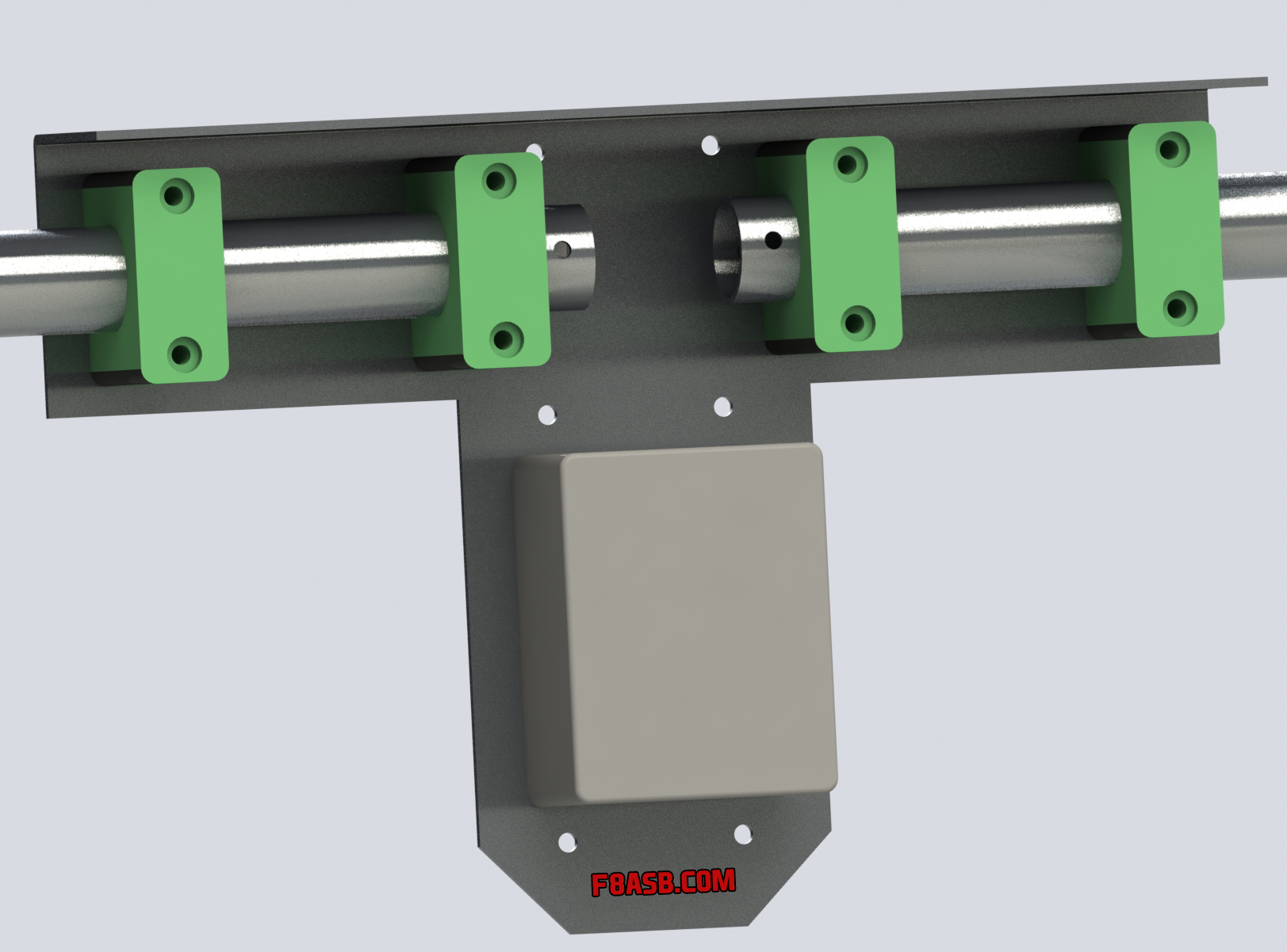

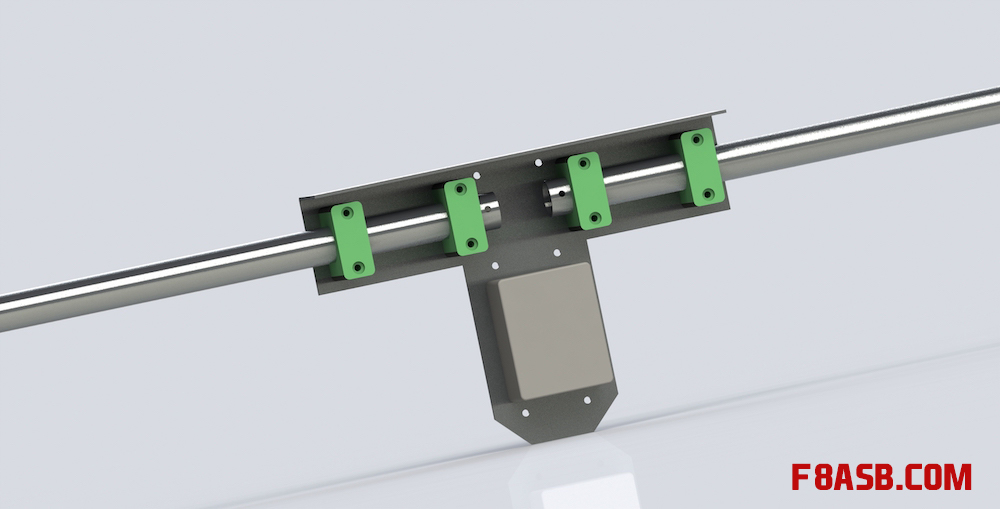

Vue sur la platine centrale, la fixation des tubes se fera à l’aide de brides plastiques utilisées dans le domaine hydraulique.

Une entretoise entre les 2 tubes sera réalisé (non visible sur le 3D)  afin de ne pas écraser le tube lors du serrage du raccordement au balun et amener de la rigidité à l’ensemble.

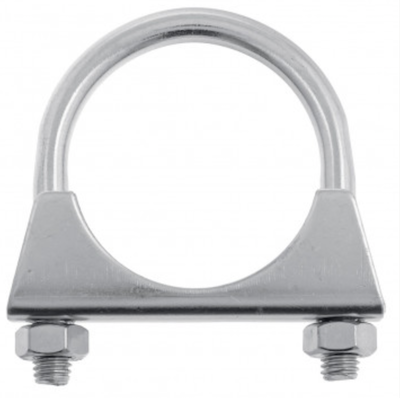

L’entraxe des 3 U de fixation sur le mat sera de 60mm.

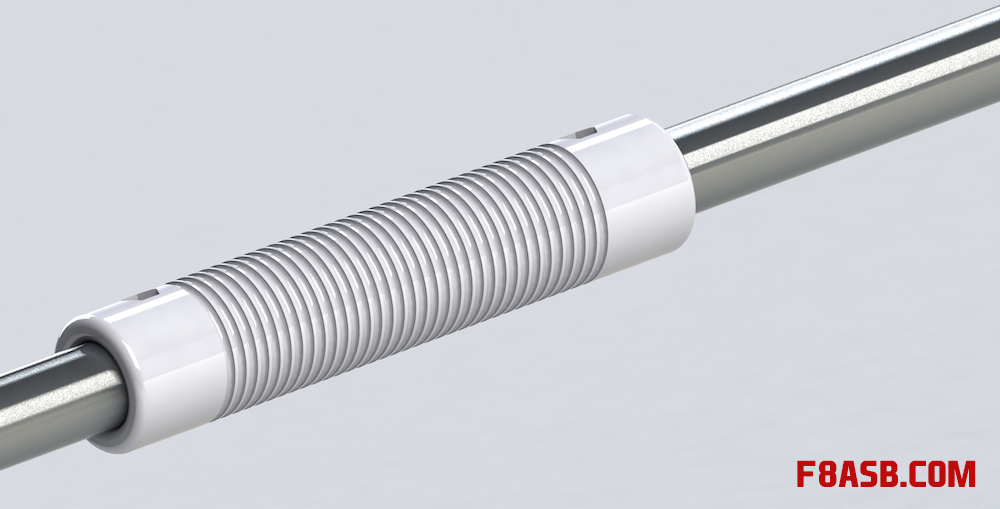

Vue sur la self, le fichier sera disponible lors de l’article suivant et sera réalisable avec une imprimante 3D, celle-ci sera recouverte d’une gaine thermo rétractable dia 45mm.
Le diamètre intérieur est de 25mm ce qui permettre de se glisser directement sur les tubes de 25mm.

Il est plus difficile d’approvisionner du tube aluminium sur des grandes longueurs.
Les longueurs de 1m sont les plus simple à trouver dans les grandes surfaces de bricolage.
Il y a uniquement de premier tube de 35mm qui fera 1m50.
Les autres feront 1m ou 50cm.
Soit on coupe en deux et le bout de 1m nous servira pour les deux cotés, ou soit le le laisse tel quel.

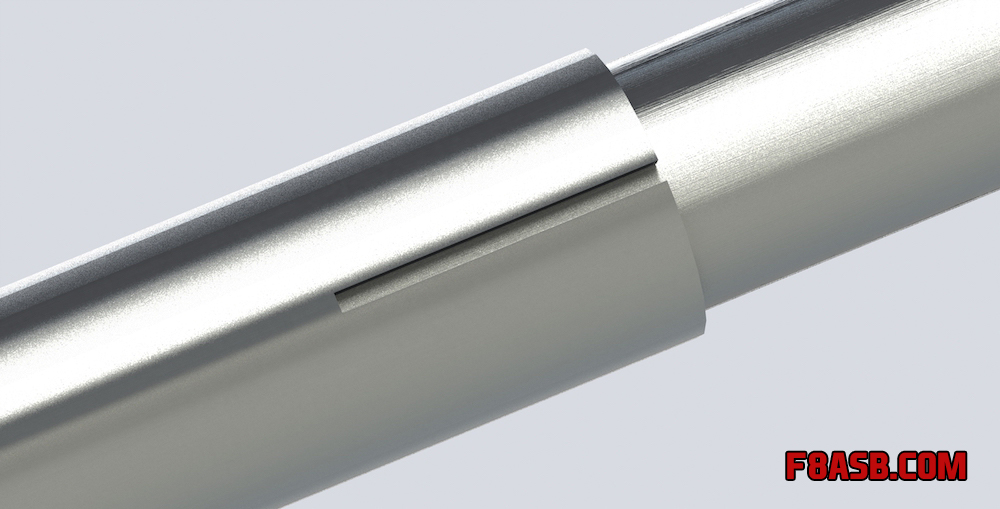

Un fente devra être fait sur une extrémité pour assurer le bon serrage.

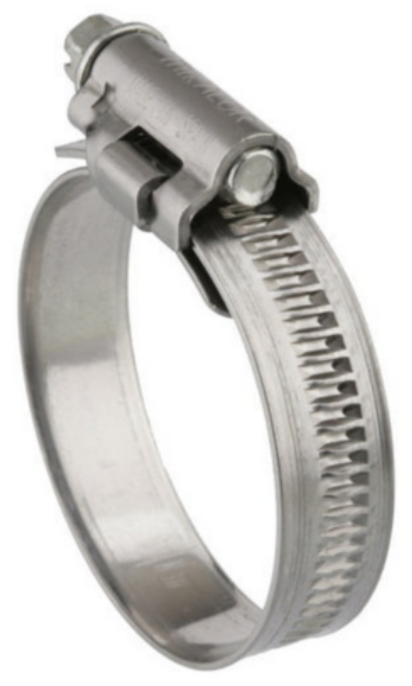

Des colliers inoxydables ajustables fixeront l’ensemble.

Au fur et à mesure de la construction, je communiquerai sur les liens de mes achats.
Il n’y a aucun partenariat, je vous dirai simplement ou j’ai pu trouver, libre à vous de changer de fournisseur si vous faites la même antenne.

Je ferai peut être une fabrication groupée pour la platine alluminium centrale si plusieurs personnes me contactent.

A ce jour, l’antenne n’est pas encore réalisée, si vous avez des remarques ou conseils n’hésiter pas via le formulaire de contact.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI
Ce contenu a été publié dans Antenne, radioamateur, avec comme mot(s)-clé(s) , , , , , , , , , , , . Vous pouvez le mettre en favoris avec ce permalien.

3 réponses à Dipôle rotatif 40m 1/4: Description et modélisation

  1. Vincent marchal dit :

    Ahh cela m’intéresse…. Beau boulot de réflexion, modélisation. Intéressé pour mettre en dessous de l’hexbeam. Après il ne me manquera que le 30M pour changer de la verticale R7. Bravo, j’ai hâte de voir la suite.

  2. stephane gadinaud dit :

    Bonjour,

    Super, je me lance.

    N’étant pas équipé 3D, peux tu stp me donner les côtes de ta self.

    Je te tiendrai au courant de la suite.

    73

    F4IUT
    Stéphane

  3. stephane gadinaud dit :

    Enfin, il est arrivé sur le mat télescopique.
    J’ai pas respecté les diamètres des éléments que tu préconisais puisque c’est de la récup.
    Premier élément diam en 20 sur 255 , bien sûre pour l’arrivée dans les selfs je passe sur des entretoises en 25. Le dernier brin repart en 20 pour terminer en 10 sur 330.
    Il est un peu effet banane mais par contre 1,3 du 7110 au 7200.
    Je suis super content merci pour cette expérimentation.
    73
    F4IUT stéphane
