SVXLINK: Vers une solution Intercom … 1ère Partie

La fonction Intercom est depuis le début du projet, une volonté de développement.
Dans cet article, nous allons commencer par la partie logiciel, cette partie peut aussi vous intéresser, si vous souhaitez mettre en place un relais avec une voie transpondeur.

Dans un article précédent vous avez pu voir comment va s’effectuer le pilotage de vos radios en BCD (partie hardware), cette première partie est consacrée à la configuration logiciel pour la partie radio, la deuxième partie sera consacrée à la création d’un module Intercom avec pilotage de fréquence par DTMF pour Svxlink qui à ce jour n’existe pas encore.

Voyons maintenant la partie paramêtrage dans Svxlink v 15.11.

Nous allons dans un premier temps, créer le fichier IntercomLogic.tcl

Se rendre dans le bon répertoire:

cd /usr/share/svxlink/events.d/

Nous allons dupliquer le fichier SimplexLogic.tcl en IntercomLogic.tcl

sudo cp SimplexLogic.tcl IntercomLogic.tcl

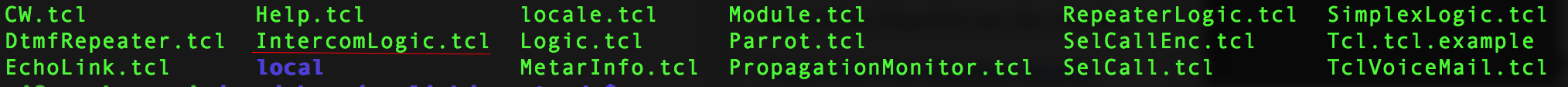

taper ls pour verifier la création du fichier et l’orthographe correcte.
Editons le fichier IntercomLogic.tcl
sudo nano IntercomLogic.tcl

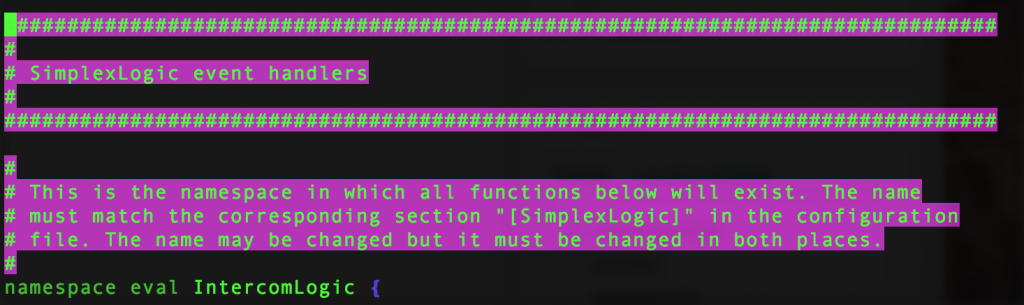

Il suffit  de modifier le nom de namespace, voir capture ci-dessus
Utiliser CTRL X pour quitter et valider l’enregistrement.

Puis, modifier le fichier de configuration de SvxLink comme ci-dessous.

Les éléments indispensables pour l’ajout d’une voie sont:
LOGICS=RepeaterLogic,IntercomLogic
LINKS=IntercomLink
[IntercomLink] CONNECT_LOGICS=RepeaterLogic,IntercomLogic:99 DEFAULT_ACTIVE=1

Paragraphe Rx2 et Tx2

Vous pouvez bien sûr utiliser votre configuration existante et intégrer les parties en rouge.

Les gpio présents dans la configuration correspondent à la carte SVXCard
.

Je vous conseille de faire une sauvegarde de votre configuration courante:
sudo cp  /etc/svxlink/svxlink.conf  /etc/svxlink/svxlink_old.conf

Editons le fichier de configuration:

sudo nano /etc/svxlink/svxlink.conf

###############################################################################
# #
# Configuration file for the SvxLink server #
# #
###############################################################################

[GLOBAL]
#MODULE_PATH=/usr/lib/arm-linux-gnueabihf/svxlink
LOGICS=RepeaterLogic,IntercomLogic
CFG_DIR=svxlink.d
TIMESTAMP_FORMAT="%c"
CARD_SAMPLE_RATE=16000
#CARD_CHANNELS=1
#LOCATION_INFO=LocationInfo
LINKS=IntercomLink



[RepeaterLogic]
TYPE=Repeater
RX=Rx1
TX=Tx1
#MODULES=ModuleHelp,ModuleParrot,ModuleEchoLink,ModuleTclVoiceMail
MODULES=ModuleHelp,ModuleParrot
CALLSIGN=F1ZKA
SHORT_IDENT_INTERVAL=15
LONG_IDENT_INTERVAL=60
#IDENT_ONLY_AFTER_TX=4
#EXEC_CMD_ON_SQL_CLOSE=500
EVENT_HANDLER=/usr/share/svxlink/events.tcl
DEFAULT_LANG=fr_FR
RGR_SOUND_DELAY=0
REPORT_CTCSS=136.5
#TX_CTCSS=SQL_OPEN
MACROS=Macros
#SEL5_MACRO_RANGE=03400,03499
FX_GAIN_NORMAL=0
FX_GAIN_LOW=-12
#QSO_RECORDER=8:QsoRecorder
#NO_REPEAT
IDLE_TIMEOUT=15
OPEN_ON_1750=500
#OPEN_ON_CTCSS=136:2000
#OPEN_ON_DTMF=*
#OPEN_ON_SQL=5000
#OPEN_ON_SEL5=01234
#OPEN_SQL_FLANK=OPEN
#OPEN_ON_SQL_AFTER_RPT_CLOSE=10
IDLE_SOUND_INTERVAL=3000
#SQL_FLAP_SUP_MIN_TIME=1000
#SQL_FLAP_SUP_MAX_COUNT=10
#ACTIVATE_MODULE_ON_LONG_CMD=4:EchoLink
#IDENT_NAG_TIMEOUT=15
#IDENT_NAG_MIN_TIME=2000
#ONLINE_CMD=998877
#STATE_PTY=/var/run/svxlink/state

[IntercomLogic]
TYPE=Simplex
RX=Rx2
TX=Tx2
MODULES=ModuleHelp,ModuleMetarInfo,ModuleParrot
CALLSIGN=F5XYZ
SHORT_IDENT_INTERVAL=15
LONG_IDENT_INTERVAL=60
EVENT_HANDLER=/usr/share/svxlink/events.tcl
DEFAULT_LANG=fr_FR
RGR_SOUND_DELAY=0
MACROS=Macros
FX_GAIN_NORMAL=0
FX_GAIN_LOW=-12
ONLINE_CMD=123456789
#MUTE_RX_ON_TX=1
#MUTE_TX_ON_RX=1

[IntercomLink]
CONNECT_LOGICS=RepeaterLogic,IntercomLogic:99
DEFAULT_ACTIVE=1

[Macros]
1=EchoLink:9999#
9=Parrot:0123456789#
03400=EchoLink:9999#

[QsoRecorder]
REC_DIR=/var/spool/svxlink/qso_recorder
#MIN_TIME=1000
MAX_TIME=3600
SOFT_TIME=300
MAX_DIRSIZE=1024
#DEFAULT_ACTIVE=1
#TIMEOUT=300
#QSO_TIMEOUT=300
#ENCODER_CMD=/usr/bin/oggenc -Q \"%f\" && rm \"%f\"

[Voter]
TYPE=Voter
RECEIVERS=Rx1,Rx2,Rx3
VOTING_DELAY=200
BUFFER_LENGTH=0
#REVOTE_INTERVAL=1000
#HYSTERESIS=50
#SQL_CLOSE_REVOTE_DELAY=500
#RX_SWITCH_DELAY=500

[MultiTx]
TYPE=Multi
TRANSMITTERS=Tx1,Tx2,Tx3

[NetRx]
TYPE=Net
HOST=remote.rx.host
TCP_PORT=5210
#LOG_DISCONNECTS_ONCE=0
AUTH_KEY="Change this key now!"
CODEC=S16
#SPEEX_ENC_FRAMES_PER_PACKET=4
#SPEEX_ENC_QUALITY=4
#SPEEX_ENC_BITRATE=15000
#SPEEX_ENC_COMPLEXITY=2
#SPEEX_ENC_VBR=0
#SPEEX_ENC_VBR_QUALITY=4
#SPEEX_ENC_ABR=15000
#SPEEX_DEC_ENHANCER=1
#OPUS_ENC_FRAME_SIZE=20
#OPUS_ENC_COMPLEXITY=10
#OPUS_ENC_BITRATE=20000
#OPUS_ENC_VBR=1

[NetTx]
TYPE=Net
HOST=remote.tx.host
TCP_PORT=5210
#LOG_DISCONNECTS_ONCE=0
AUTH_KEY="Change this key now!"
CODEC=S16
#SPEEX_ENC_FRAMES_PER_PACKET=4
#SPEEX_ENC_QUALITY=4
#SPEEX_ENC_BITRATE=15000
#SPEEX_ENC_COMPLEXITY=2
#SPEEX_ENC_VBR=0
#SPEEX_ENC_VBR_QUALITY=4
#SPEEX_ENC_ABR=15000
#SPEEX_DEC_ENHANCER=1
#OPUS_ENC_FRAME_SIZE=20
#OPUS_ENC_COMPLEXITY=10
#OPUS_ENC_BITRATE=20000
#OPUS_ENC_VBR=1

[Rx1]
TYPE=Local
AUDIO_DEV=alsa:plughw:1
AUDIO_CHANNEL=0
SQL_DET=GPIO
SQL_START_DELAY=0
SQL_DELAY=0
SQL_HANGTIME=0
#SQL_EXTENDED_HANGTIME=1000
#SQL_EXTENDED_HANGTIME_THRESH=15
#SQL_TIMEOUT=600
#VOX_FILTER_DEPTH=20
#VOX_THRESH=1000
#CTCSS_MODE=2
#CTCSS_FQ=136.5
#CTCSS_SNR_OFFSET=0
#CTCSS_OPEN_THRESH=15
#CTCSS_CLOSE_THRESH=9
#CTCSS_BPF_LOW=60
#CTCSS_BPF_HIGH=270
#SERIAL_PORT=/dev/ttyS0
#SERIAL_PIN=CTS
#SERIAL_SET_PINS=DTR!RTS
#EVDEV_DEVNAME=/dev/input/by-id/usb-SYNIC_SYNIC_Wireless_Audio-event-if03
#EVDEV_OPEN=1,163,1
#EVDEV_CLOSE=1,163,0
GPIO_SQL_PIN=gpio19
#PTY_PATH=/tmp/rx1_sql
#HID_DEVICE=/dev/hidraw3
#HID_SQL_PIN=VOL_UP
#SIGLEV_DET=TONE
SIGLEV_SLOPE=1
SIGLEV_OFFSET=0
#SIGLEV_BOGUS_THRESH=120
#TONE_SIGLEV_MAP=100,84,60,50,37,32,28,23,19,8
SIGLEV_OPEN_THRESH=30
SIGLEV_CLOSE_THRESH=10
DEEMPHASIS=0
#SQL_TAIL_ELIM=300
#PREAMP=6
PEAK_METER=1
DTMF_DEC_TYPE=INTERNAL
DTMF_MUTING=1
DTMF_HANGTIME=100
DTMF_SERIAL=/dev/ttyS0
#DTMF_PTY=/tmp/rx1_dtmf
#DTMF_MAX_FWD_TWIST=8
#DTMF_MAX_REV_TWIST=4
1750_MUTING=1
#SEL5_DEC_TYPE=INTERNAL
#SEL5_TYPE=ZVEI1
#FQ=433475000
#MODULATION=FM
#WBRX=WbRx1

[WbRx1]
#TYPE=RtlUsb
#DEV_MATCH=0
#HOST=localhost
#PORT=1234
#CENTER_FQ=435075000
#FQ_CORR=0
#GAIN=0
#PEAK_METER=1
#SAMPLE_RATE=960000

[Tx1]
TYPE=Local
AUDIO_DEV=alsa:plughw:1
#AUDIO_DEV=alsa:plug:plugequal
AUDIO_CHANNEL=0
PTT_TYPE=GPIO
#PTT_PORT=/dev/ttyS0
PTT_PIN=gpio16
#HID_DEVICE=/dev/hidraw3
#HID_PTT_PIN=GPIO3
#SERIAL_SET_PINS=DTR!RTS
#PTT_HANGTIME=1000
TIMEOUT=300
TX_DELAY=10
#CTCSS_FQ=136.5
#CTCSS_LEVEL=9
PREEMPHASIS=0
DTMF_TONE_LENGTH=100
DTMF_TONE_SPACING=50
DTMF_DIGIT_PWR=-15
#MASTER_GAIN=0.0

[Rx2]
TYPE=Local
AUDIO_DEV=alsa:plughw:0
AUDIO_CHANNEL=0
SQL_DET=GPIO
GPIO_SQL_PIN=gpio18
SQL_START_DELAY=60
SQL_DELAY=0
SQL_HANGTIME=2000
SQL_TIMEOUT=300
DEEMPHASIS=0
#SQL_TAIL_ELIM=0
PREAMP=0
PEAK_METER=1
DTMF_DEC_TYPE=INTERNAL
DTMF_MUTING=1
DTMF_HANGTIME=100
#1750_MUTING=0

[Tx2]
TYPE=Local
AUDIO_DEV=alsa:plughw:0
AUDIO_CHANNEL=0
PTT_TYPE=GPIO
PTT_PIN=gpio17
#PTT_HANGTIME=1000
TIMEOUT=600
TX_DELAY=10
PREEMPHASIS=0
DTMF_TONE_LENGTH=100
DTMF_TONE_SPACING=50
DTMF_DIGIT_PWR=-15



[LocationInfo]
APRS_SERVER_LIST=euro.aprs2.net:14580
#STATUS_SERVER_LIST=aprs.echolink.org:5199
#LON_POSITION=12.10.00E
#LAT_POSITION=51.10.00N
#CALLSIGN=EL-DL0ABC
#FREQUENCY=438.875
#TX_POWER=8
#ANTENNA_GAIN=6
#ANTENNA_HEIGHT=20m
#ANTENNA_DIR=-1
PATH=WIDE1-1
BEACON_INTERVAL=10
#TONE=136
COMMENT=SvxLink by SM0SVX (svxlink.sourceforge.net)



CTRL X pour quitter et enregistrer

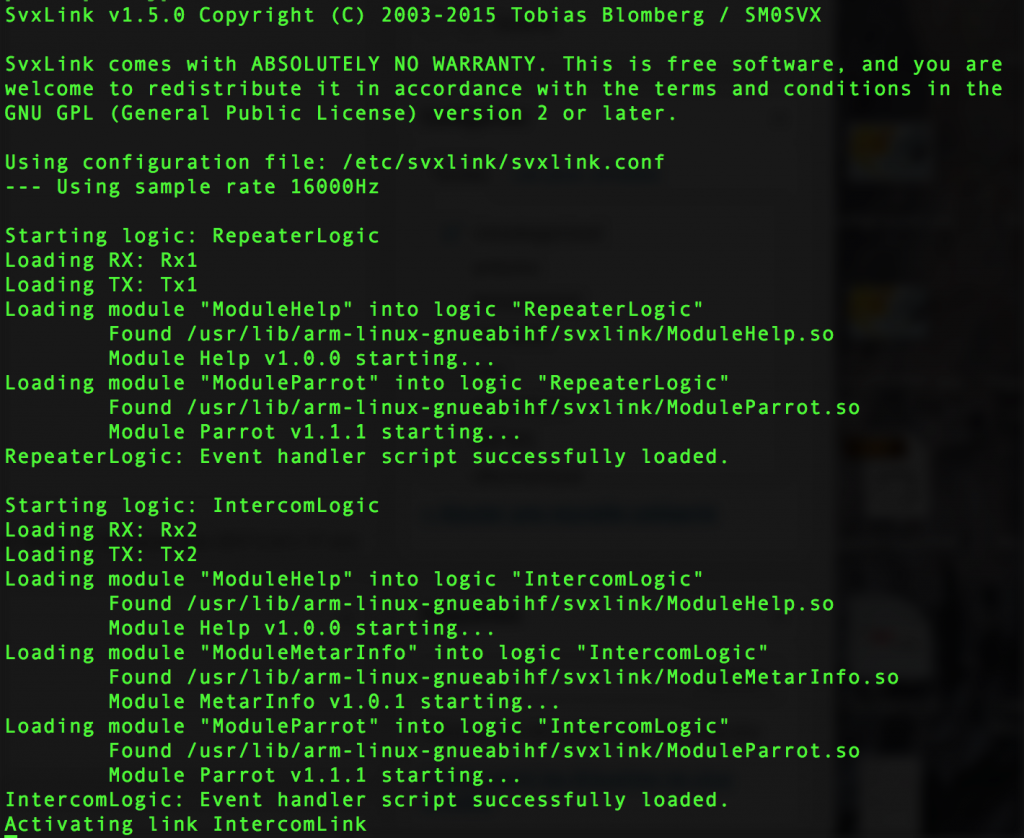

Voici ce que vous obtiendrez au lancement de SVXLink:

Si vous avez des messages d’erreurs, vérifier que vous avez bien déclarer les GPIOs et que vous avez connecté deux cartes sons sur le Raspberry Pi.

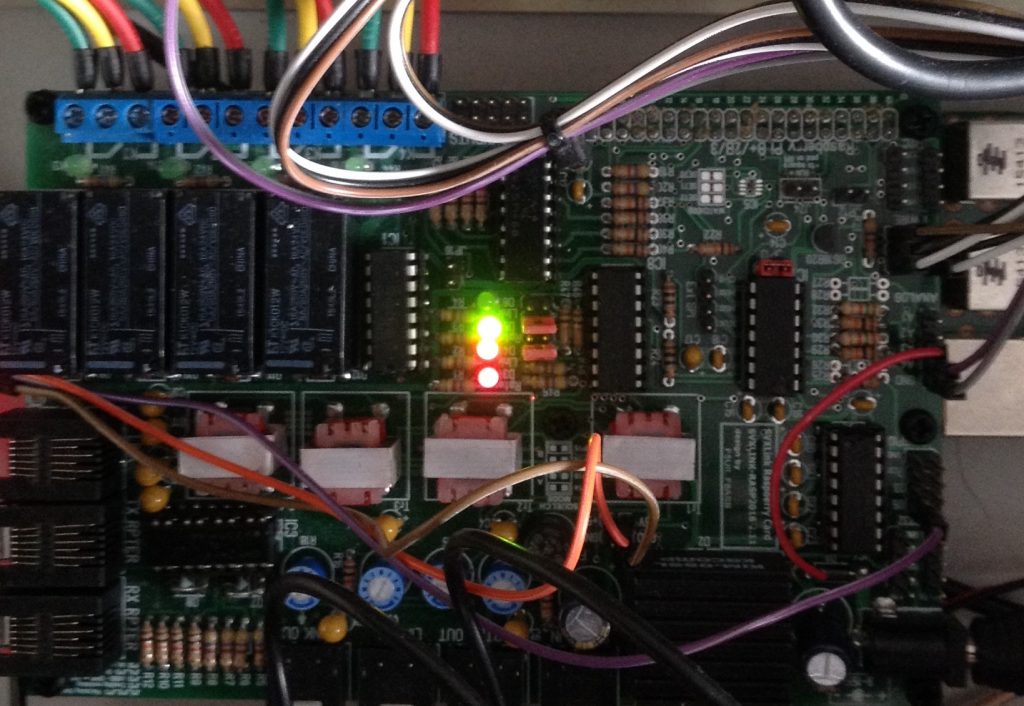

Sur la carte SvxCard les 2 leds rouges PTT sont allumées

Voila maintenant votre relais est équipé d’une voie transpondeur ou d’une voie intercom, la difference est uniquement la possibilité de piloter la fréquence du transpondeur, nous serons de ce fait sur une interconnexion 100% radio.
