SVXLINK RASPBERRY CARD V1.00 ( premières photos )

svxlink03

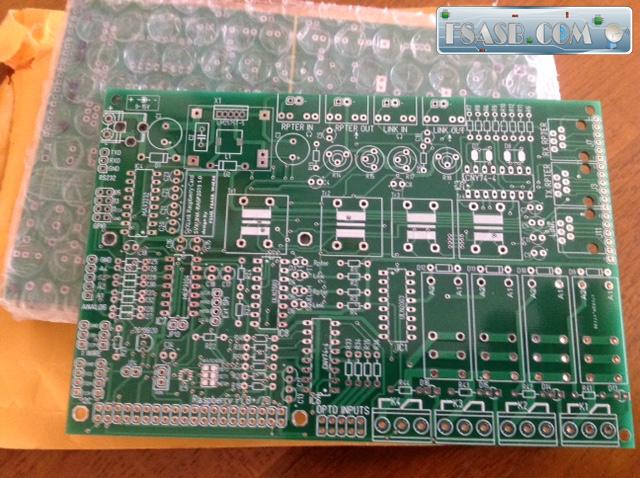

La carte est arrivée, elle est maintenant en cours de test…

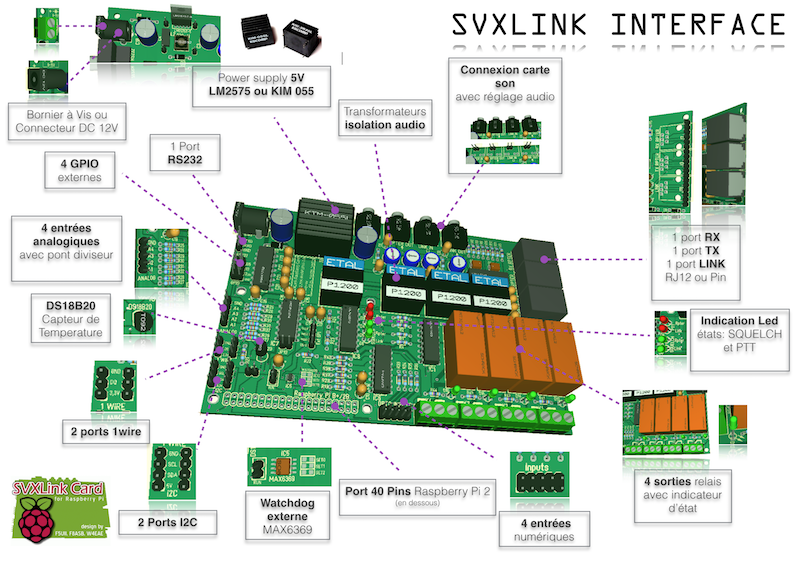

SVXlink Card V1.00Resumé des fonctionnalités

svxlink02

La carte conforme au 3D, ce travail a été effectué avec F5UII Christian.

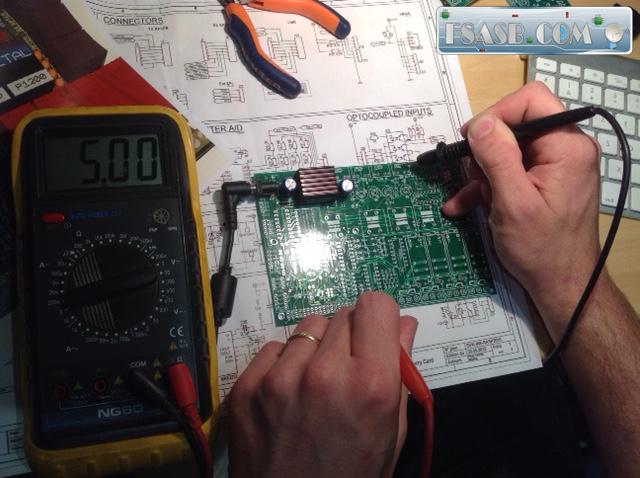

Câblage de la partie alimentation et mesure…

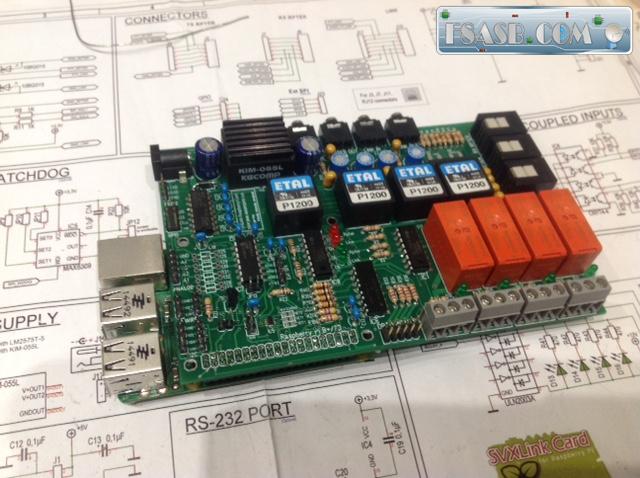

svxlink01Carte finie avec toutes les options, il reste les résistances pour le pont diviseur de tension à définir selon les besoins de mesure.


Le Raspberry est fixé directement sous la carte par le connecteur 40 pins.




A signaler que j’ai bien pris en compte les réservations de cartes suite à l’article précédent. Je dois maintenant faire les tests de fonctionnement ( partie electronique). Je reprendrai contact avec toutes les personnes inscrites.

Il y aura ensuite un développement logiciel important nécessaire.

Je vous invite à découvrir le site dédié à la carte:
600px-Logo_SVXLinkCard_HDCe site réalisé par F5UII va évoluer, vous trouverez déjà beaucoup de renseignements.

Une version carte seule, Kit, ou montée est en cours de reflexion, elle sera proposée selon le nombre de personne intéressées.

Nous cherchons éventuellement des Oms intéressés et motivés pour participer aux développements ou traductions du support….

Pour toute demande d’information ou de questions utiliser le formulaire de contact.
