F1ZBV: Rack Yaesu DR1-X avec SVXLINK + Raspberry

c_relais

Modification du Yaesu DR1-X pour l’intégration dans le rack d’une logique à base de Raspberry et de SVXLINK + d’une carte de commutations.
Dans cet article vous trouverez toutes les étapes des modifications.

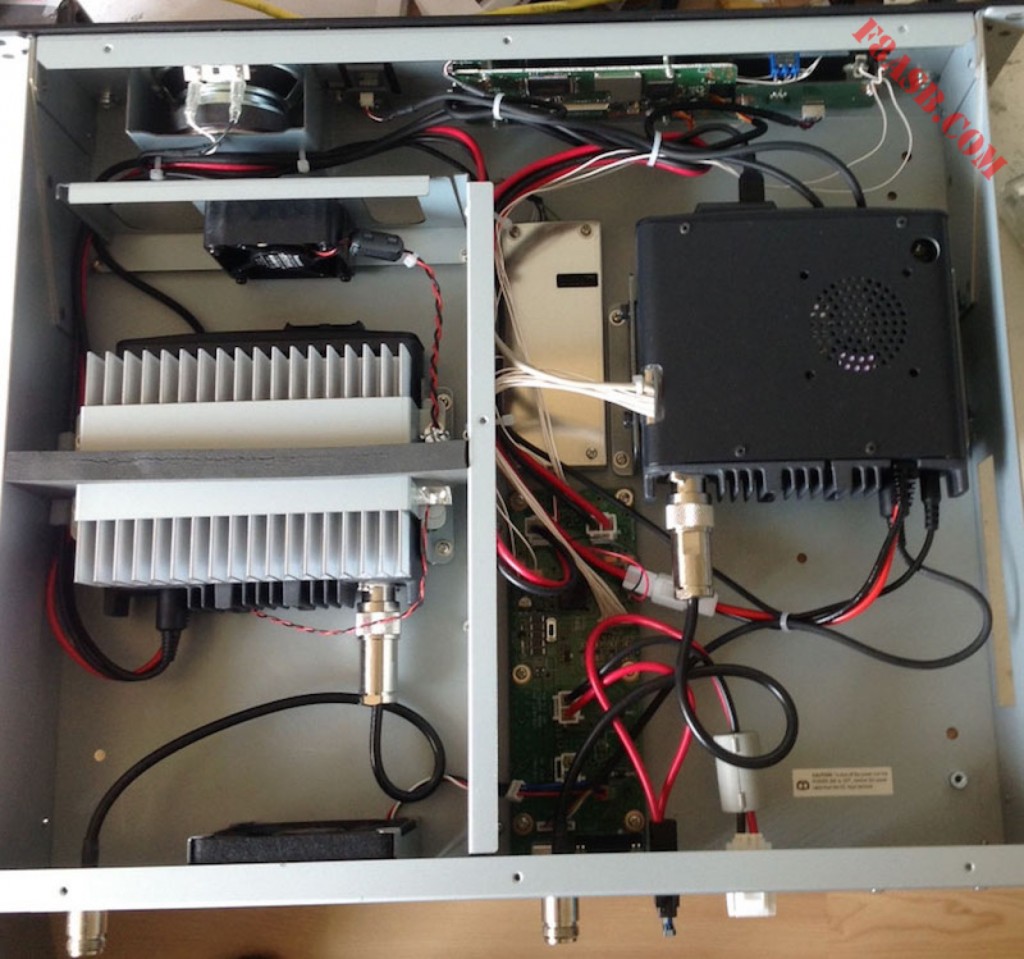

c_relais2On retrouve ici l’intérieur du relais, on constate que l’alimentation interne est en option. On pourra profiter de cette place (en bas à droite) pour intégrer notre logique. On retrouve 2X FTM-400DR à l’intérieur.

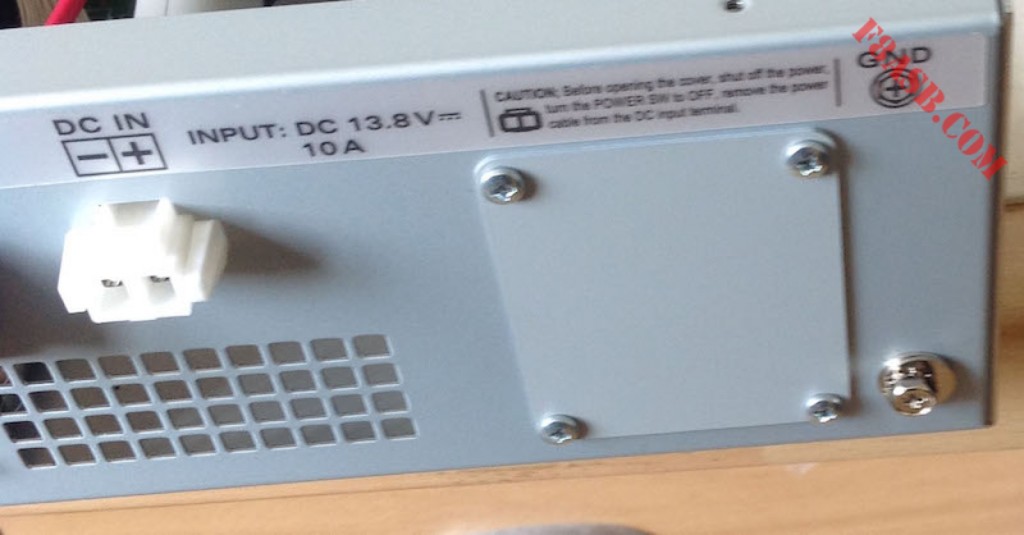

c_yaesudr1_1Vu de l’arrière on voit le cache présent, si il n’y a pas d’alimentation.

c_yaesudr1_2

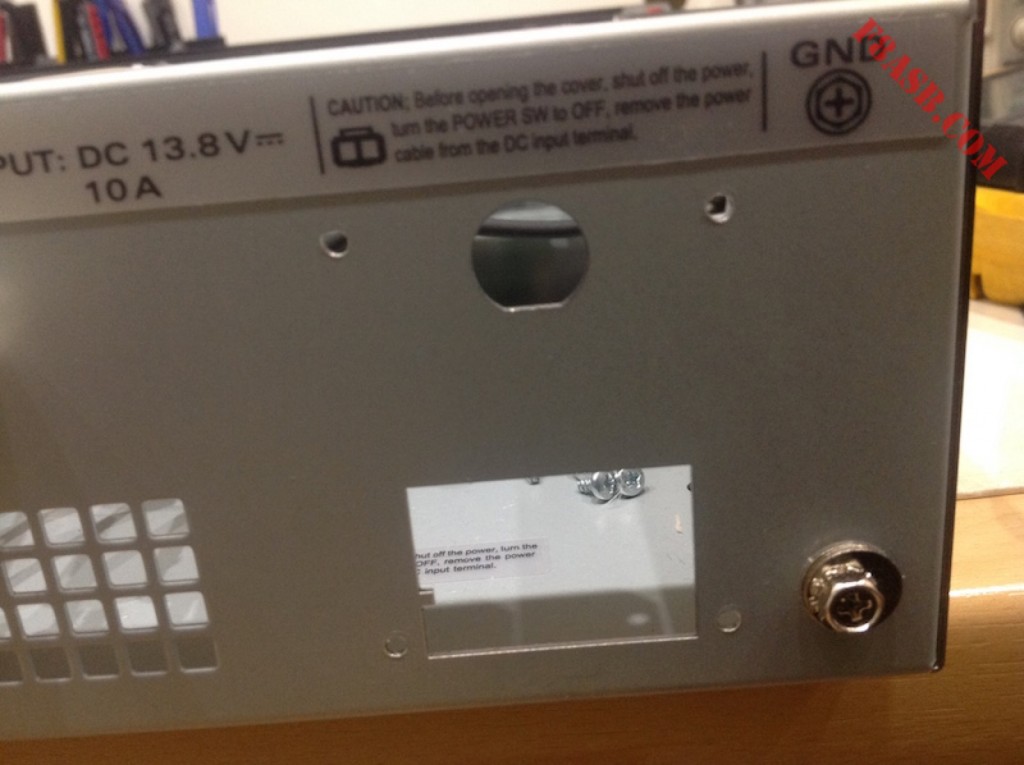

En demontant le cache voici ce que l’on retrouve.

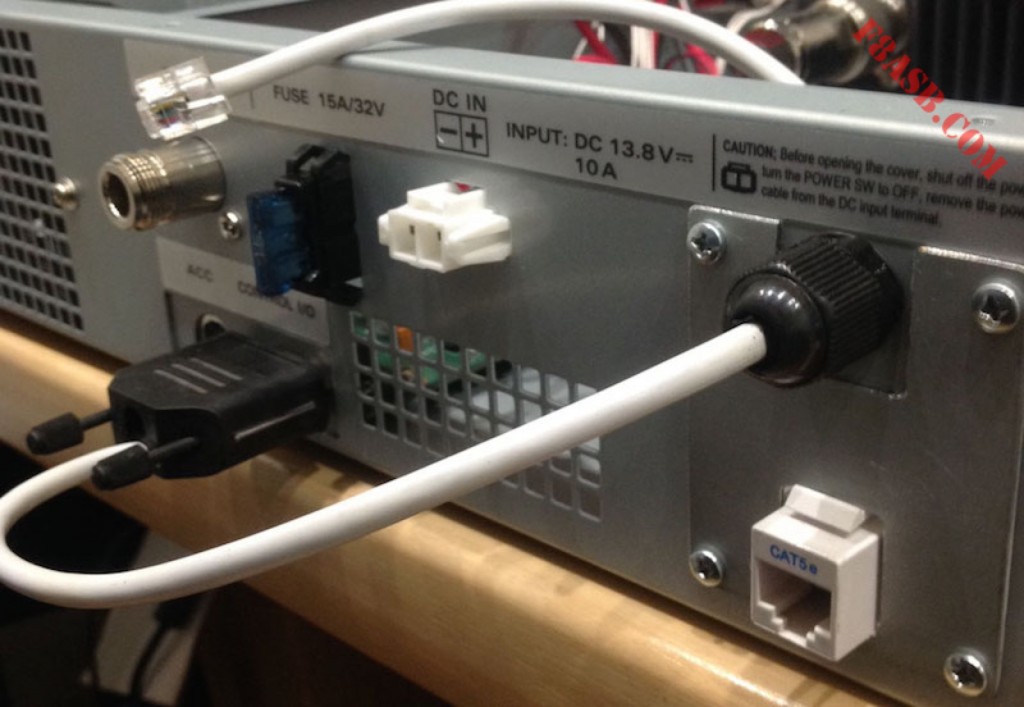

c_yaesudr1_4J’ai juste réalisé une autre platine acier avec un trou rectangulaire et enlever un peu de matière pour laisser passer un passe cable. On aura la possibilité d’avoir une RJ45 pour le réseau qui sera directement relié sur le Raspberry et un cable avec une 15 broches (HD-15) d’un coté et une RJ12 de l’autre, directement connecter sur la logique.

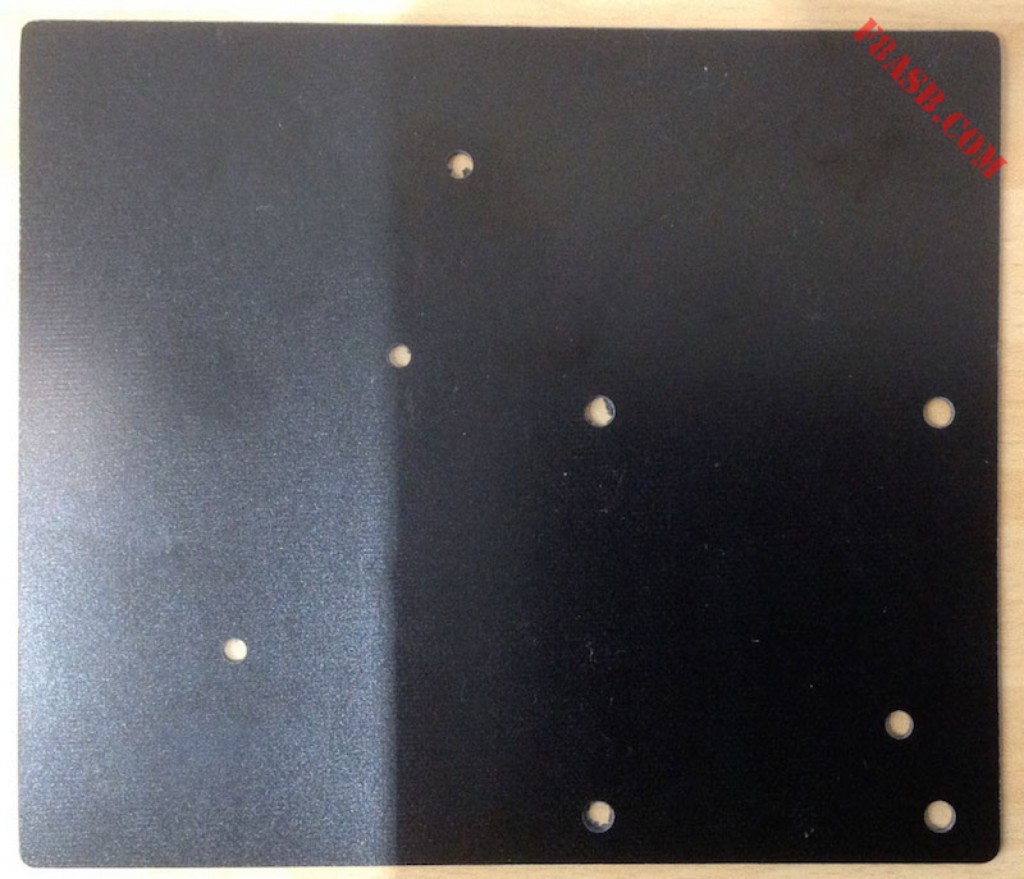

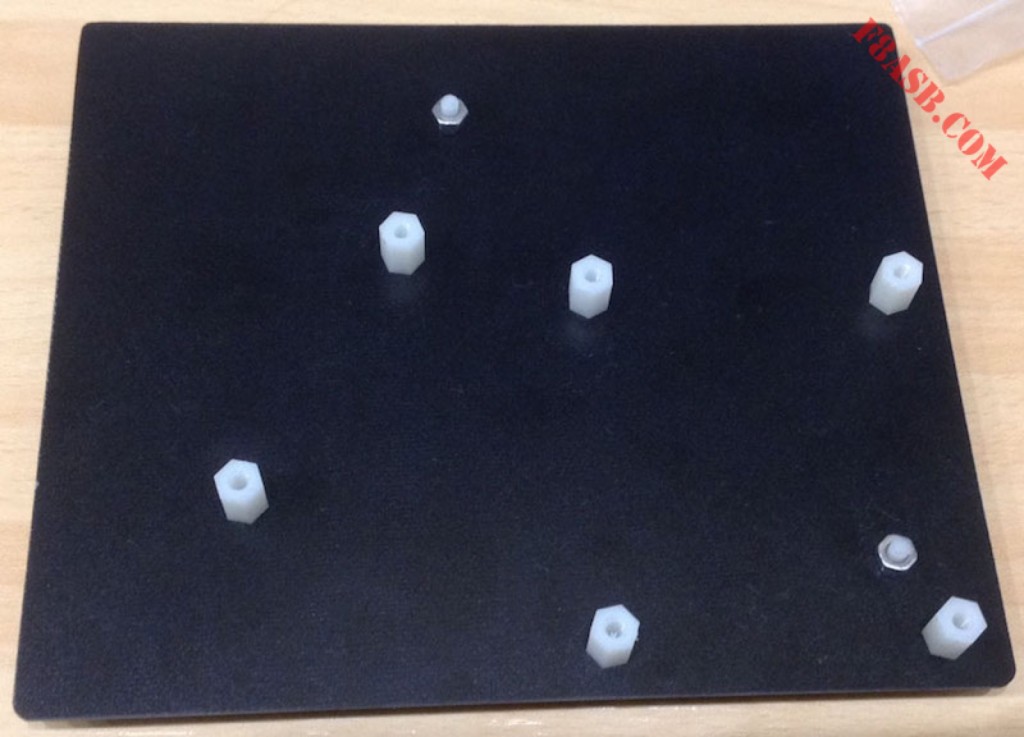

c_yaesudr1_3c_yaesudr1_9Réalisation d’une platine en epoxy pour s’intégrer dans le boitier sans faire de trous supplémentaires. La volonté de la modification c’est de ne pas endommager le montage d’origine.
c_yaesudr1_7

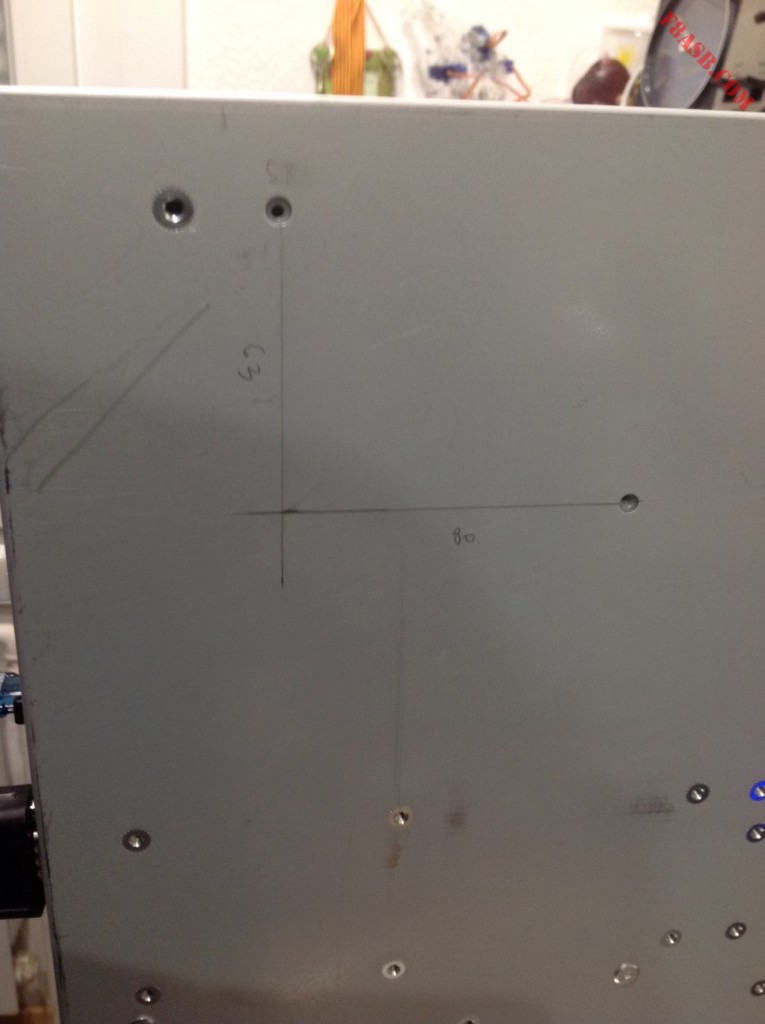

Nous reprenons les trous déjà presents qui servent à fixer l’alimentation en option.

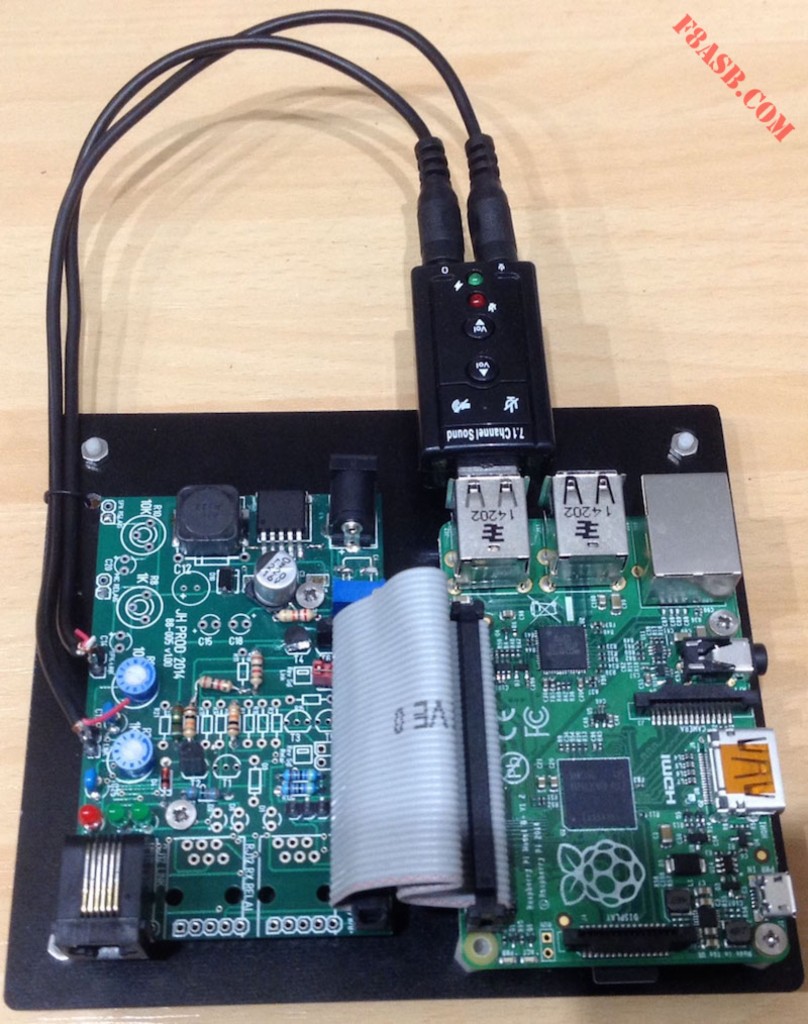

c_svxlink6Voila la carte svxlink + le rasbperry

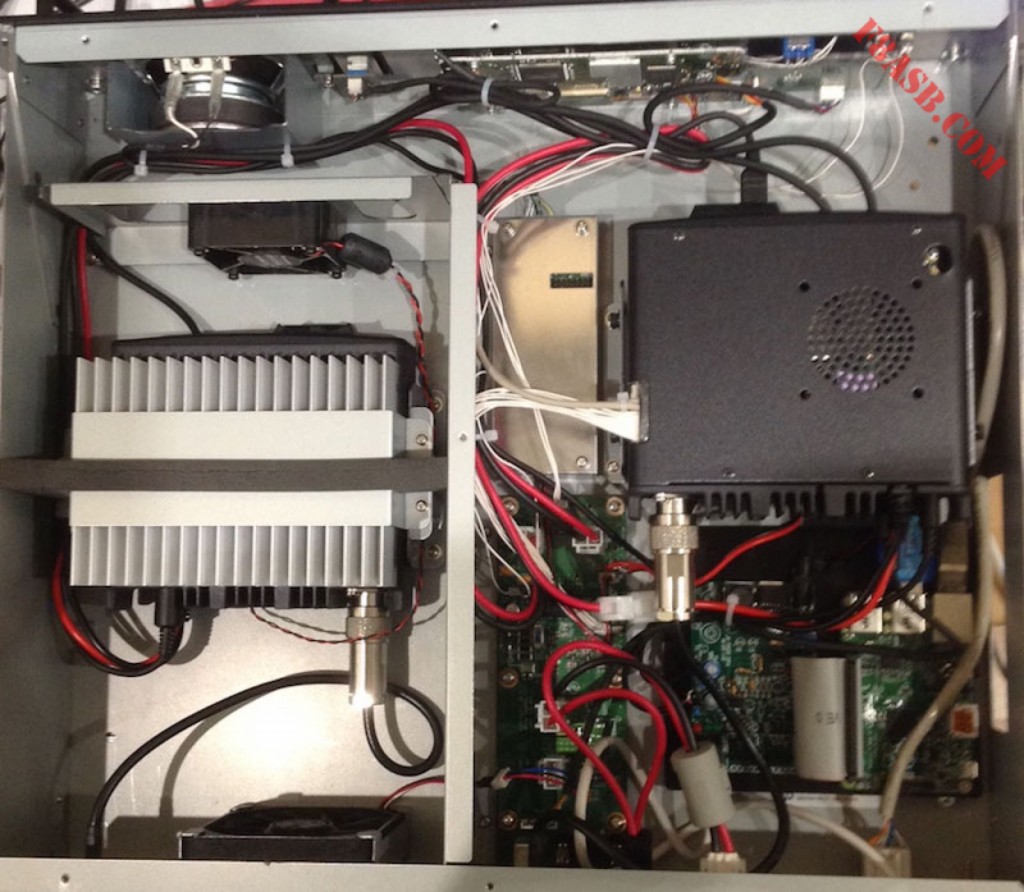

c_yaesudr1_6

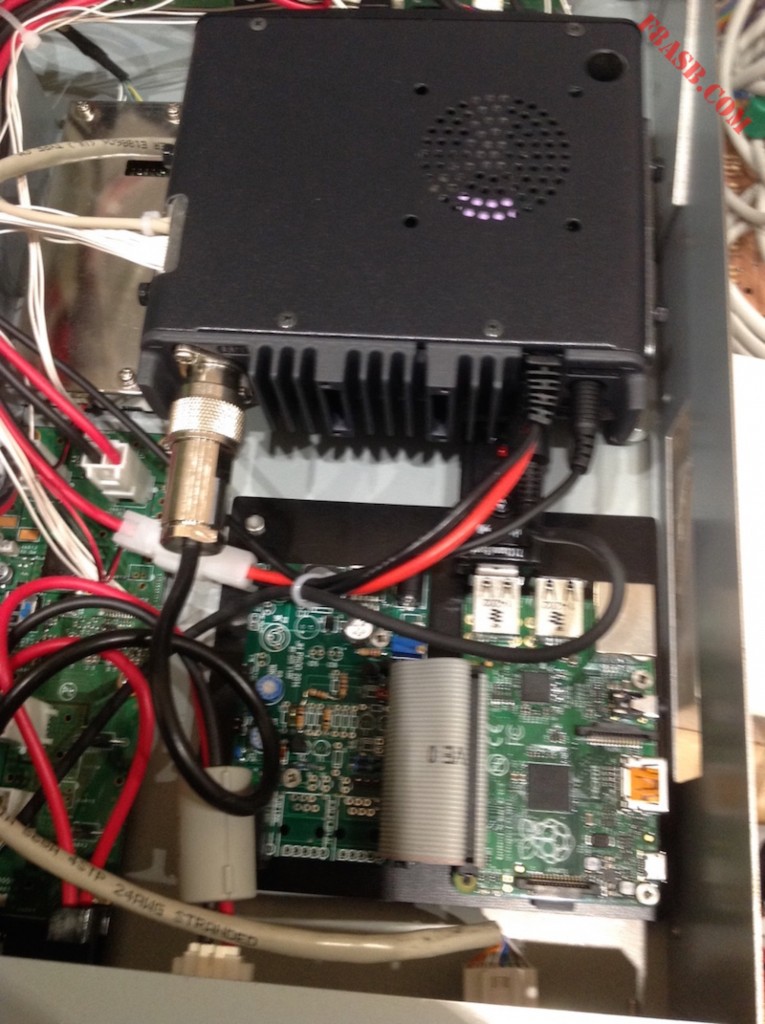

c_yaesudr1_8Intégration de la platine dans le rack. Voila le montage est terminé. On reprendra une alimentation sur la platine d’alimentation il y a plusieurs solutions possibles.

Quelques informations complémentaires utiles:

– Le relais fonctionne en pilotage externe uniquement en analogique.
– Il est nécessaire d’être sur la première page du setup pour pouvoir piloter le relais avec une logique externe (ptt).
– Pour l’utilisation en mode externe, il est nécessaire d’activer le mode base, il faut relier la pin 1 à la masse(pin5)

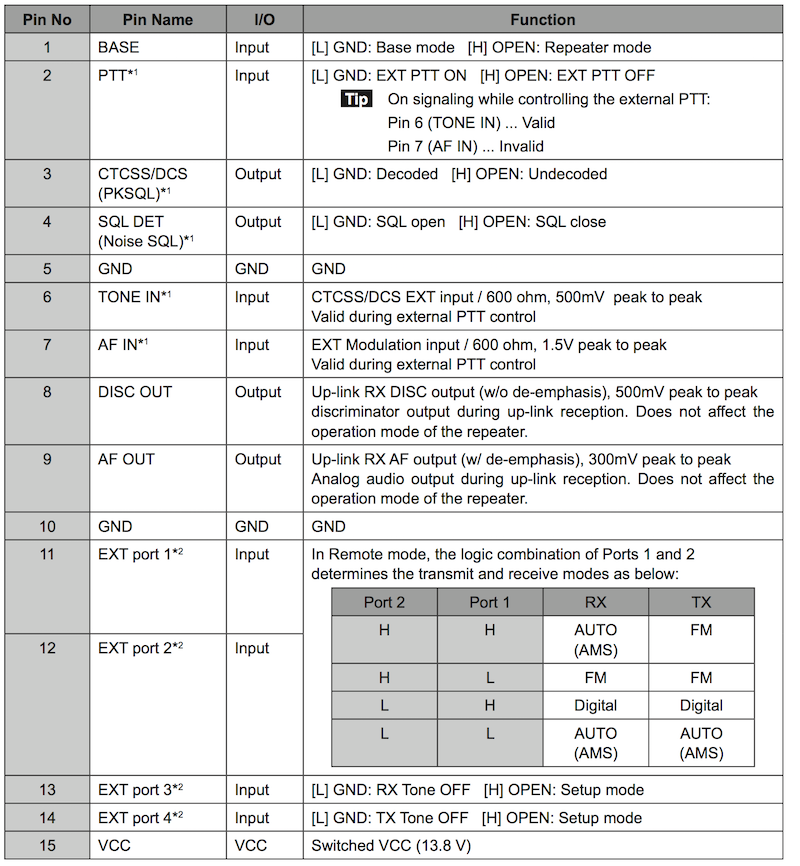

DR1X HD15– Cablage HD15 -> RJ12
                          5->6 masse
                          4->5 sql
                          9->4 audio out
                          7->2 audio in
                          2->1 PTT

– Nous avons été obligé de changer le ventilateur situé devant le TX du relais car il parasitait l’emission.
– La detection SQL est à collecteur ouvert j’ai ajouté une resistance de 1K entre la base du transistor et le 3,3V.
– Le mode remote permet de programmer le relais selon les pin raccorder à la masse (voir pin 11,12,3 et 4)
– La promotion Yaesu est à priori prolongée jusqu’en Juin 2015 par Yaesu pour plus de renseignements, contacter votre vendeur, pour ma part j’ai travaillé avec Batima.
