Etape 1 – Montage
installation de la µSvxCard / installation de la µDraCard

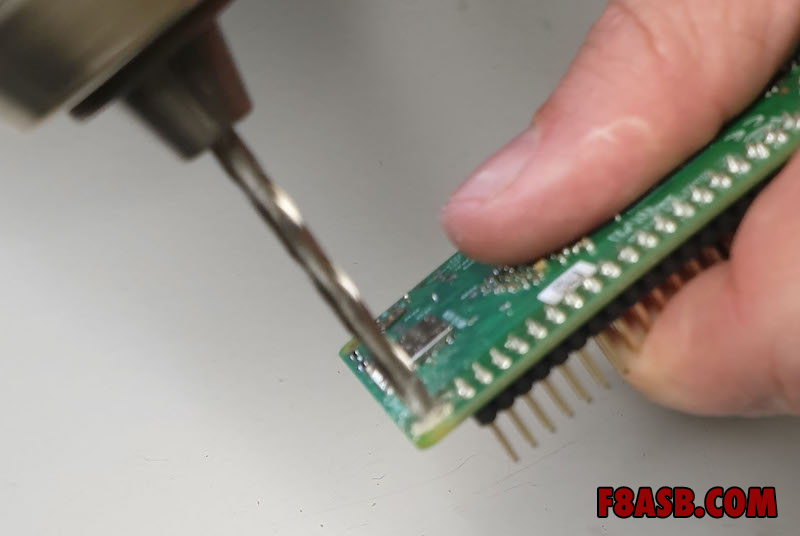

Nous allons percer le Raspeberry Pi avec un foret de 3.5mm afin de pouvoir laisser passer la visserie en M3.
Il n’y a aucun risque, il y a de la marge.

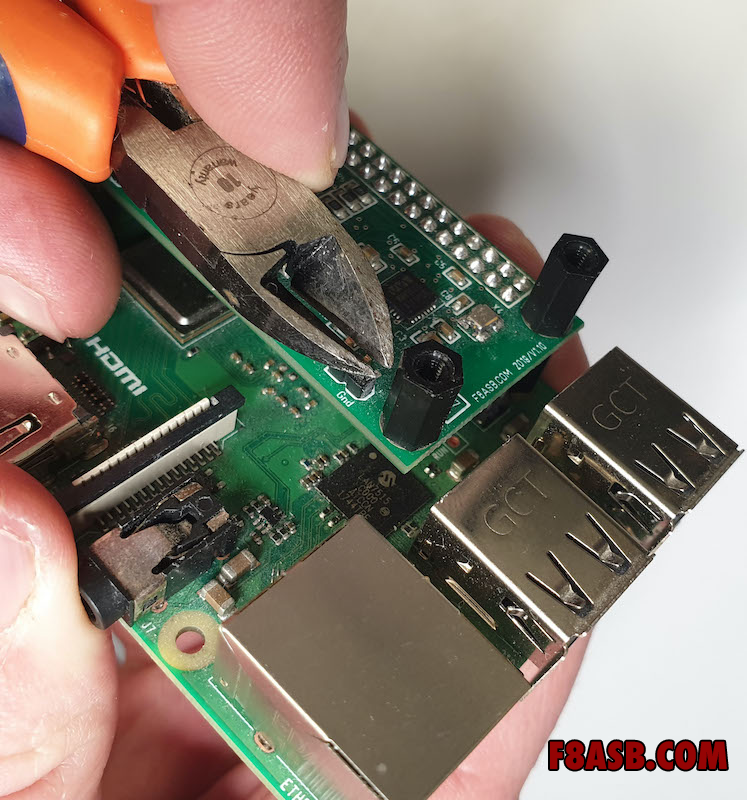

On coupe le 2 pins présentes sur la carte µSvxCard qui vont gêner la µDraCard et qui ne sont pas utiles.
Voici le résultat obtenu après la coupe.

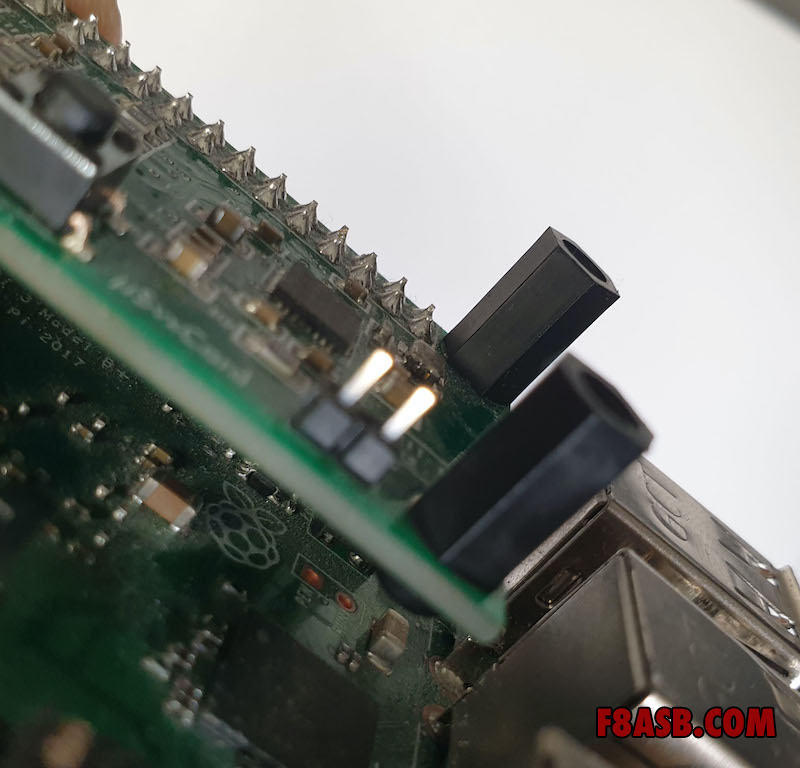

On va maintenant utiliser des entretoises hexagonales en nylon de 10mm.
Il y a des mâles femelles et des femelles/femelles.

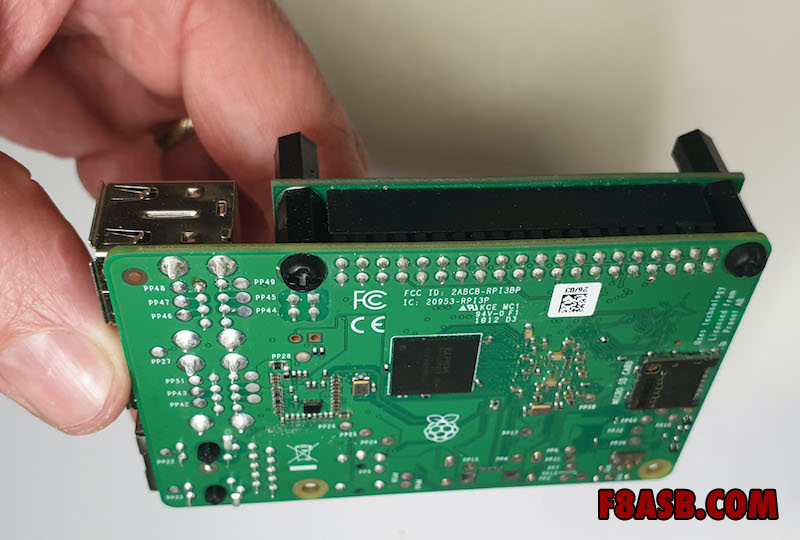

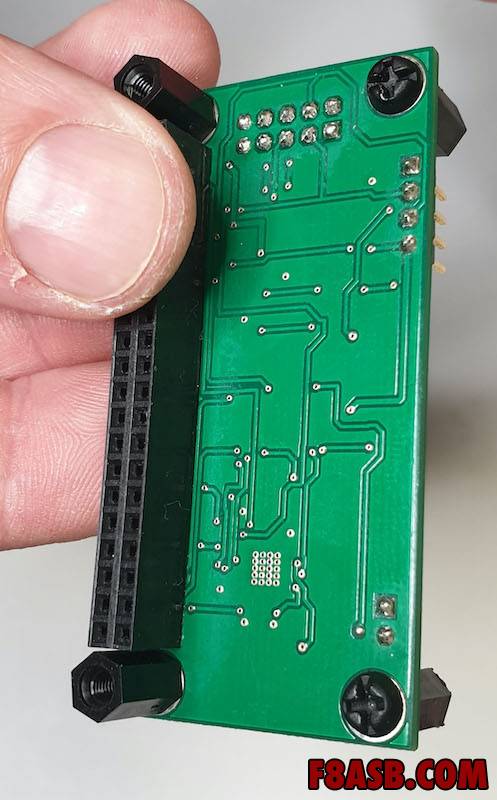

Vue du dessous avec le montage complet femelle / mâle et femelle/femelle coté connecteur 40pins Raspberry, et femelle/femelle avec vis M3.
Voici un lien pour trouver des petits coffrets complets.

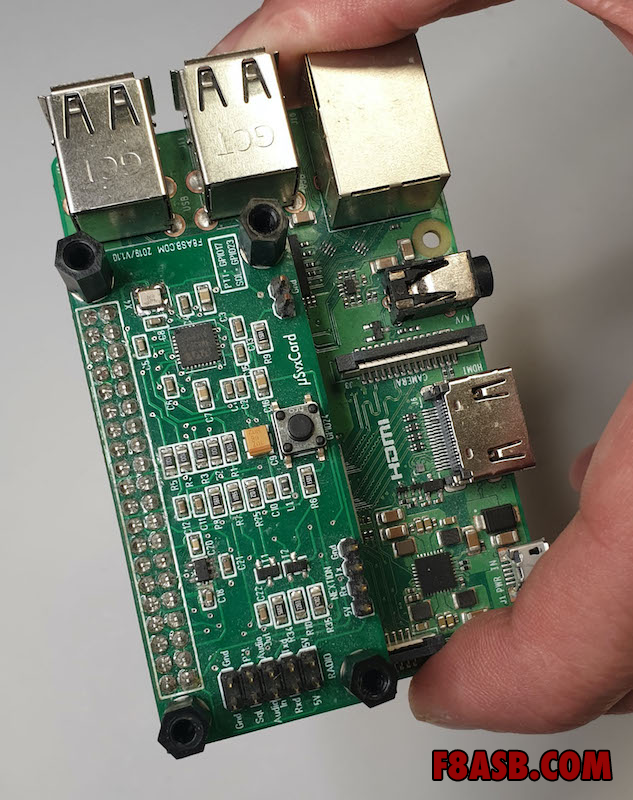

On peut désormais embrocher la µSvxCard sur le Raspberry Pi
On peut maintenant insérer la carte µDraCard sur la µSvxCard et mettre les 4 vis.

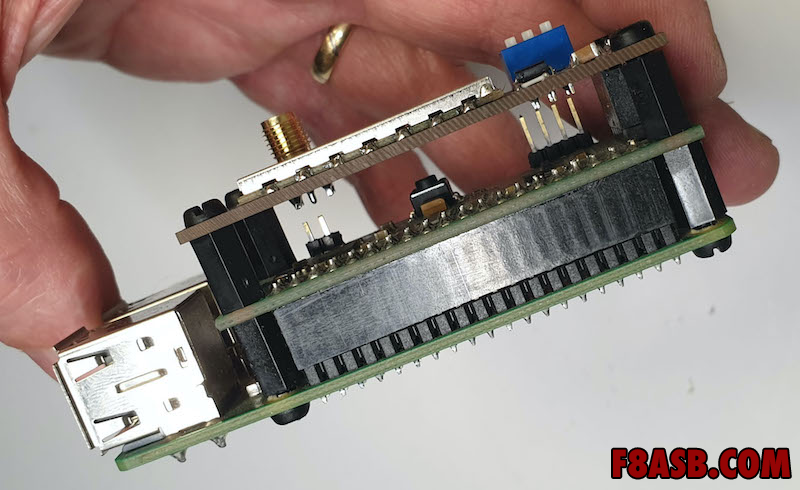

Assemblage finale, complètement fixé.

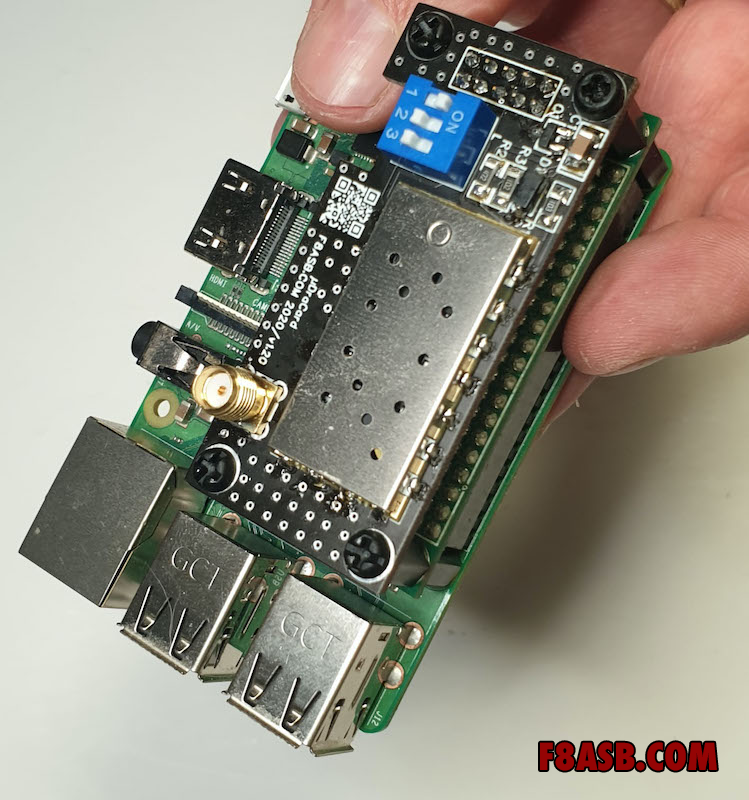

Voici le résultat final avec l’antenne.
Mettre les switchs 2 et 3 sur ON pour une étape suivante.
