Dipôle rotatif 40m 3/4: Liste du matériel

Dans cet article nous listerons le materiel nécessaire pour la réalisation du dipole rotatif avec les liens.
Il n’y a aucun partenariat avec les liens proposés, libre à vous de choisir où vous voulez.
J’ai choisi rapport prix et rapidité de livraison.
Cet article sera mis à jour régulièrement, avec des ajouts ou des modifications de produits au fur et à mesure de la construction, n’hésitez pas à mettre des commentaires avec des liens différents.
MAJ 21/019/2021

Le balun 1:1

Vous pouvez le fabriquer voir un de mes articles

Ou acheter tout fait:
https://www.zenithantennes.fr/produit/balun-symetriseur-11/

http://f4eoh.free.fr/balun___unun_f4eoh_2526.htm

https://www.wimo.com/fr/11365-01

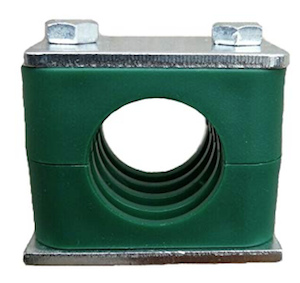

Les brides de fixation dia 35mm, 4 nécessaires

amazon

AliExpress

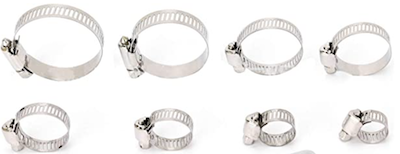

Collier de serrage inox

Kit complet sur amazon


Tube aluminium (attention à
l’épaisseur)
Le diamètre le plus difficile à trouver est le dia 35mm car nous avons besoin d’un longueur de plus de 1m. Tous les autres tube peuvent se trouver en grandes surface de bricolage ou sur le net.

A voir sur ce site pour l’ensemble de la commande afin d’avoir le transport gratuit.
https://www.commentfer.fr/

Personnellement j’ai ajouté un tube de 35mm pour avoir les frais de port gratuit.
Commandé le 21/09 expédié le 23, livraison debut de semaine prochaine sur rdv.
Les petits diamètre peuvent se trouver en grande surface de bricolage, reste à comparer les prix.

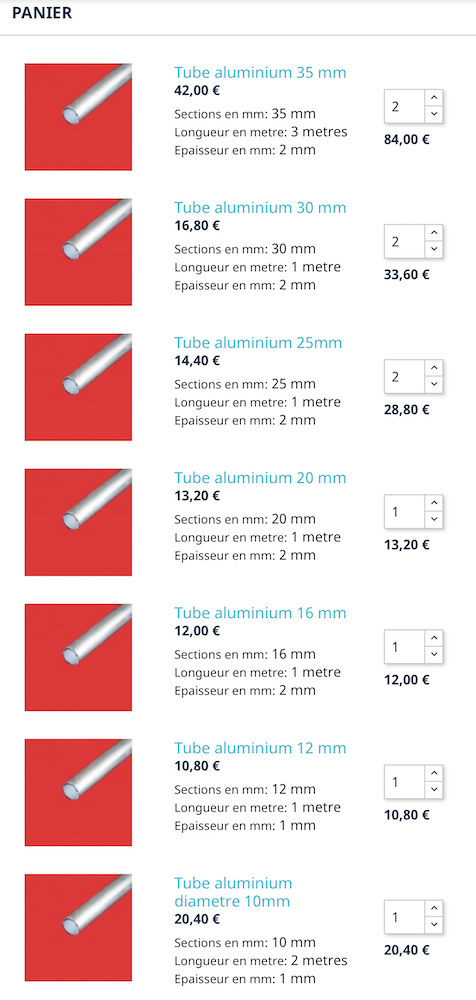

liste des tubes nécessaires:
dia 35 = 300cm ( 150cm x2)
dia 30 = 200 cm ( 100cm x2)
dia 25 = 200cm ( 50cm x4)
dia 20= 100 cm ( 50cm x2)
dia 16 = 100 cm( 50cm x2)
dia 12 = 100cm( 50cm x2)
dia 10 = 200cm( 100cm x2)



Gaine thermoretractable:

Amazon

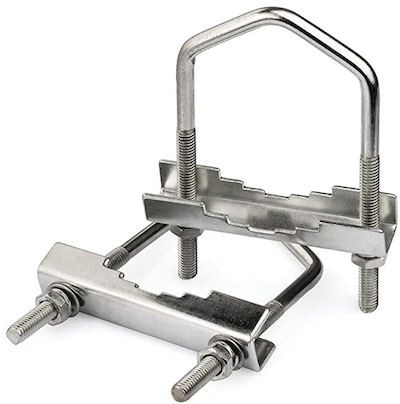

Colliers de serrage sur mat:

Amazon


Self à fabriquer voir l’article dédié


Platine centrale


Dernier jour pour l’inscription à l’achat groupée voir information sur l’article précédent.

Plan au format DXF disponible à l’échelle 1:1
