Experimentation: I « selfe » myself

Voila en cette période de vacances l’expérimentation de la réalisation d’une self pour antenne verticale multibande.

Vous trouverez pas mal de video sur youtube sur ce sujet en fin d’article.

L’idée est d’utiliser un tube PVC de dia 63mm est d’usiner un filetage avec un pas de 3 mm qui servira de guide pour un bobinage parfait est facile. Le PVC est un choix pour l’expérimentation car le coup de la matière est peu couteuse.
J’utilise du fil de 1,5mm et je réalise 26 spires sur le tube PVC de 63mm.

Dans un premier temps tous les tours d’usinages ne disposent pas de pas de 3mm, je remercie Jean-Claude pour la mise à disposition de son tour.
La première chose est de réaliser une pièce de diamètre 56mm avec un épaulement pour pouvoir prendre en entres pointes.
Pour ces premiers test le porte à faux est long car je ne savais pas trop ou j’allais et cela me permet d’en faire plusieurs.c_self3

c_self1

La vitesse est adaptée pour l’usinage d’un ‘filetage » sur du PVC avec des outils acier 😉

c_self2
c_self4

Voila ce que donne le bobinage de 26 spires la longueur total de la spires représente 78mm donc un bout de 150mm (pour le maintien de la pièce dans le mandrin ) pourra suffit pour la réalisation de la self.

Les vidéos sur le sujet sur youtube:
++


Merci Jean F4BKE pour tous ses liens, vous remarquerez que la technique utilisée est l’utilisation de gaine électrique pour la référence du pas.

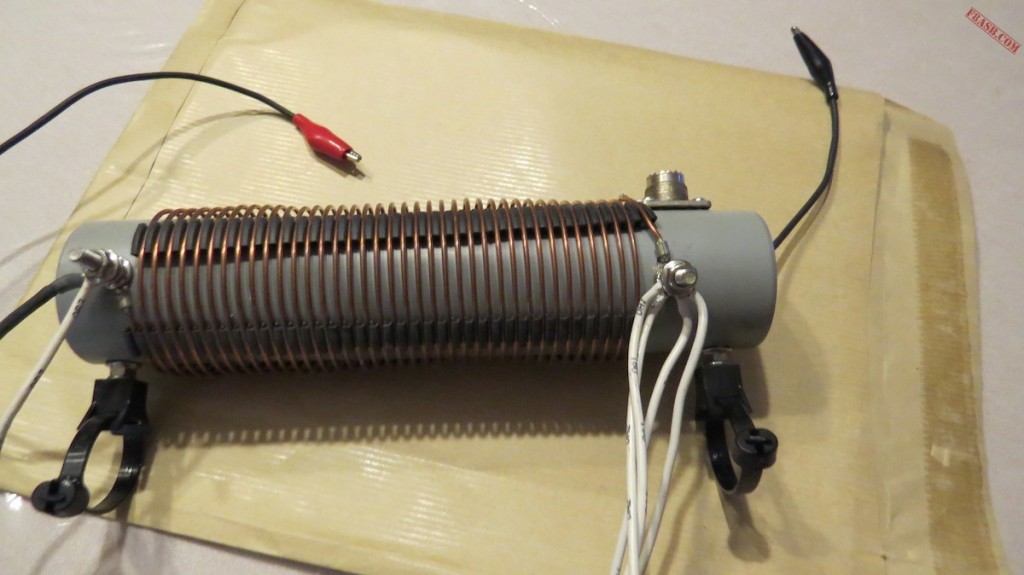

c_self5Réalisation d’une self pour mesure par F4BKE Jean avec la gaine électrique comme support.
