Shield Arduino: Programmateur ATtiny sur Arduino Uno

arduino-attigny

Voici la description d’un shield Arduino Uno pour permettre la programmation des microcontrolleur de type Attiny.

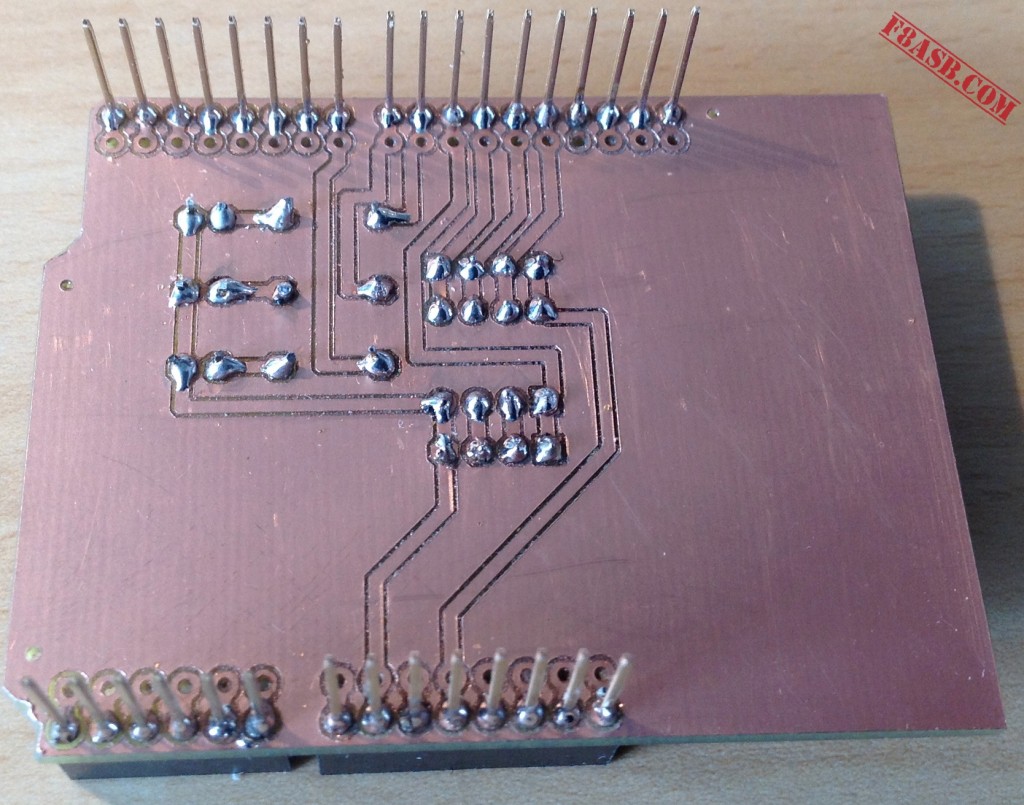

attiny3 attiny2 photo 1Montage terminé de la platine complète monté sur l’Arduino Uno.
led verte programmation Ok
led rouge:Erreur de programmation
led jaune : programmation en cours

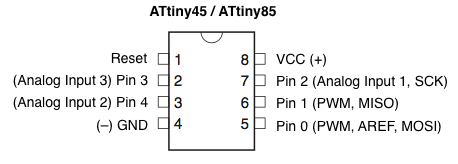

photo 2ATtiny45_85Une résistance de 1K + une led permette de tester si le programme Blink donné en exemple avec le logiciel Arduino est bien chargé. Il est nécessaire de changer le pin de la led en remplaçant le 13 par 0.

/*
Blink
Turns on an LED on for one second, then off for one second, repeatedly.
This example code is in the public domain.
*/
// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 0;
// the setup routine runs once when you press reset:
void setup() {
// initialize the digital pin as an output.
pinMode(led, OUTPUT);
}
// the loop routine runs over and over again forever:
void loop() {
digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(led, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second
}

Procédure de programmation:
Télécharger: Le dossier pour les programmer ici : https://github.com/damellis/attiny/archive/master.zip (à mettre dans Documents > Arduino > hardware > attiny)

Compilation :

– Programme L’Arduino Uno en mode « Arduino as ISP« , on trouve le programme dans les exemples de l’environnement de développement sous le nom « ArduinoISP ».
– Sélectionnez votre ATtiny en allant dans Outils>Type de carte>ATtinyXX (internal X MHz clock)
Puis cliquez sur Outils>Programmateur>Arduino as ISP
– Si c’est la première fois que vous compilez sur un ATtiny spécifique, cliquez sur Outils>Graver la séquence d’initialisation (Burn bootloader)
– Ensuite vous avez juste à envoyez votre programme comme d’habitude

L’ensemble schéma + typon en zip disponible ici: prog attiny

Lien pour des explications complémentaires avec des captures d’écran: http://lofurol.fr/joomla/electronique/73-programmer-un-attiny85-avec-l-arduino-mega-2560
