Le montage est à la base très sympa, il y a un système de fixation pour le mettre sur un mat et ensuite on utilise un fil le long de celui-ci.

Ci-dessous, l’ancien montage:

J’ai découvert récemment des antennes télescopiques de 5,60m, ce qui permet d’alléger largement le montage. La base de cette antenne utilise un filetage M10.

J’ai donc réalisé plusieurs adaptateurs M10 qui s’intègre directement sur la self existante.
(Voir première image de l’article)
Une pour la partie supérieure, la fente permettra de mettre le fil de la bobine autour de la tête de vis M10 et assurer le contact.

La partie inférieure permettra de mettre un vis M10 afin de viser un adaptateur M10 femelle des 2 cotés. Je conseille de coller cette pièce.
Il y a un trou de 3mm pour laisser passer la bretelle que l’on connectera sur la self d’un coté via une pince croco ou autre et de l’autre coté sur l’âme du connecteur S0239 .
On pourra y réaliser un tube alu pour le planter directement dans le sol. J’ai utilisé un tube aluminium avec un bout de tige fileté collé d’un coté et un rond de 10mm que j’ai affuté en pointe.

Voila ce que cela donne au niveau de l’antenne démontée, je couperai certainement le tube inférieur en deux avec des emboitements pour rendre l’ensemble plus compacte.
On y retrouve les contres poids, 10m et 2m50, la self avec les adapteurs M10, l’antenne télescopique ( tests effectué avec 4m50 sorti), le tube à planter au sol avec une pointe d’un coté et un filtrage M10 de l’autre.

J’ai aussi réaliser un adaptateur pour le trépied ci-dessus. C’est un trépied d’enceinte audio qui mesure 33mm intérieur. Cela permet de rehausser l’antenne du sol.


Voici quelques liens utiles:

Antenne télescopique de 5,6m de longueur
Raccords M10 femelle/femelle
Connecteur SO239 femelle

Il faudra utiliser des vis à tête hexagonales pour mettre dans les adaptateurs:
Pour la partie inférieure, utiliser de la vis M10x30mm
Pour la partie supérieur et pour l’adaptateur sur le mat j’ai utilisé de la vis M10x55mm

Vis hexagonale creuse 18mm et écrous en M3 pour fixation du connecteur SO239.

J’ai utilisé du fil inoxydable dia 1,2 pour la self, c’est du fil de soudage MIG.

Toutes les pièces ont été réaliser en impression 3D:
Retrouver mes pièces sur Thingiverse
Retrouver, en cliquant sur le lien, les fichiers et le projet originale de l’antenne.

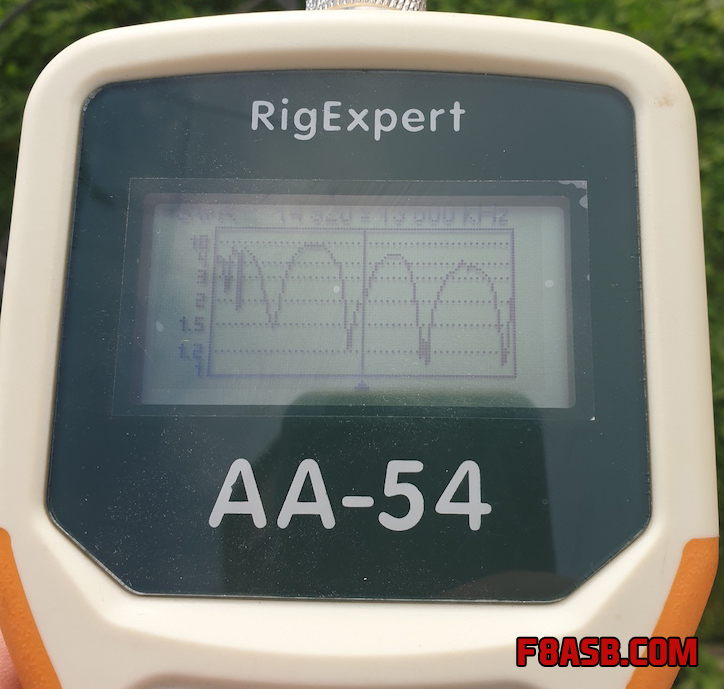

J’ai réalisé quelques mesures, on peut jouer sur la longueur du brin télescopique et sur le positionnement de la bretelle sur la self.
Je retrouve les résultats obtenus sur le projet originale de l’antenne faite défiler les photos pour voir les mesures effectués.

Conclusion:
Dans cette article, j’ai surtout mis à jour une antenne que je possédais déjà.
J’ai refais toutes les pièces en PETG, j’ai utilisé du fil inoxydable, et j’ai intégré les adaptateurs M10 afin d’amener plus de portabilité.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Suite au rendez vous sur le site du relais F1ZBV du 28 Août 2022, Damien, F8DSN, en a profité pour faire un reportage.
Avec l’aide d’un drone (la belle image des Vosges) vous pourrez profité de magnifiques vues du site, suivi d’une visite du local technique disponible sur sa chaîne YouTube.

Bon visionnage !

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Beaucoup d’Oms utilisent la météo des aéroports pour les relais, cela fonctionne très bien.

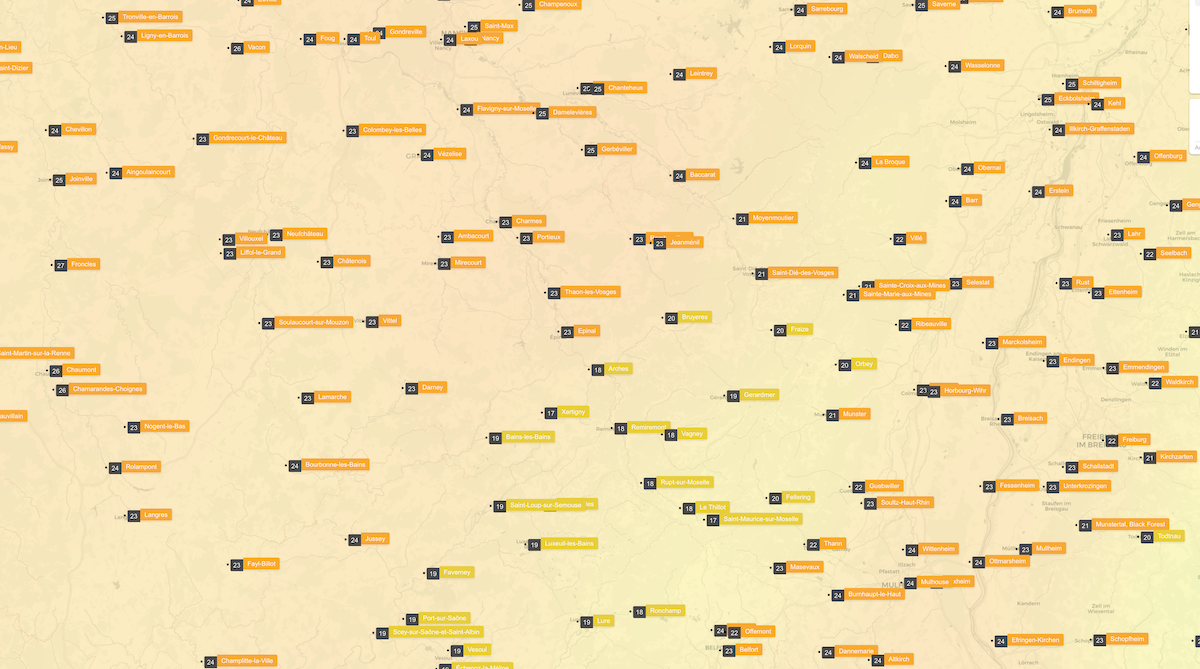

Toutefois la solution de OpenWeather propose plus de site météo et un contenu de données plus important.

Les prérequis:

• Un compte sur Open Weather et une API active.
• Un relais ou hotspot qui fonctionne avec SvxLink.
• Une connection Internet sur site.
• Modification du fichier Logic.tcl
• Ajout d’un script Python
• bibliothèque de sons https://github.com/F8ASB/fr_FR_Agnes

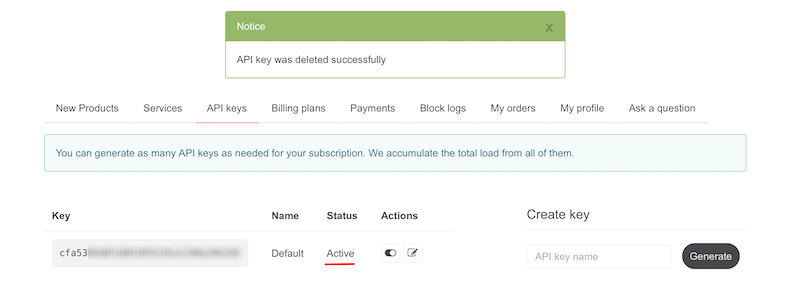

Création d’un compte sur Open Weather:

Rien de compliqué, il suffit de se rendre sur le site, cliquer en haut à droite sur le site Sign In et remplir le formulaire.

Mettre le statut en actif le numéro sur la gauche sera à intégrer dans un script.

La version gratuite permet d’avoir 60 interrogations par minute avec des informations limitées. Ces dernières sont largement suffisante pour une application relais.
Je vous invite à aller sur le lien suivant pour voir les tarifs et options.

Script Python:

Nous allons maintenant créer un script pour aller récupérer les informations sur l’API en Python. Le format du fichier peut etre en XML ou JSON.
J’ai choisi de prendre JSON.

Voila à quoi ressemble le fichier brute reçu:
{‘coord’: {‘lon’: 6.7167, ‘lat’: 48.0167}, ‘weather’: [{‘id’: 501, ‘main’: ‘Rain’, ‘description’: ‘moderate rain’, ‘icon’: ’10d’}], ‘base’: ‘stations’, ‘main’: {‘temp’: 22.97, ‘feels_like’: 23.28, ‘temp_min’: 19.45, ‘temp_max’: 22.97, ‘pressure’: 1014, ‘humidity’: 75, ‘sea_level’: 1014, ‘grnd_level’: 966}, ‘visibility’: 10000, ‘wind’: {‘speed’: 1.53, ‘deg’: 2, ‘gust’: 1.66}, ‘rain’: {‘1h’: 1.78}, ‘clouds’: {‘all’: 97}, ‘dt’: 1661609109, ‘sys’: {‘type’: 1, ‘id’: 6596, ‘country’: ‘FR’, ‘sunrise’: 1661575450, ‘sunset’: 1661624743}, ‘timezone’: 7200, ‘id’: 6445778, ‘name’: ‘Vagney’, ‘cod’: 200}

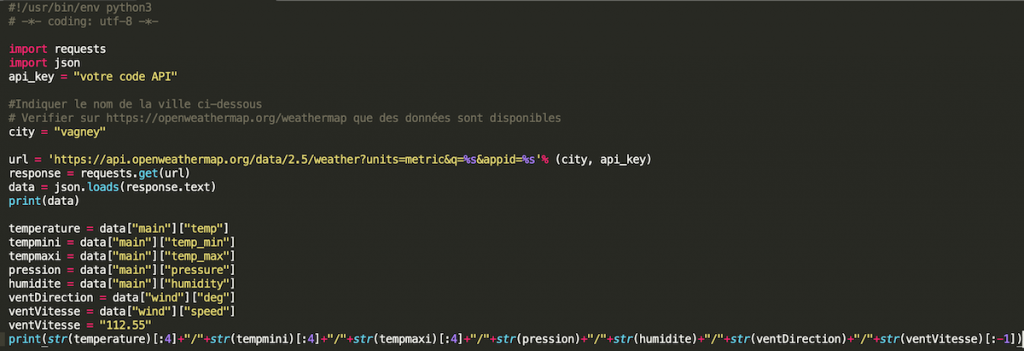

Ci-dessous le script à utiliser:

Disponible sur GitHub https://github.com/F8ASB/meteo-relais

Vous avez juste à remplacer “votre code API” par ce que vous fourni le portail OpenWeather.
Pour ma part, j’ai positionné le script dans le dossier /home/SVXCARD/meteo-relais.py

Libre à vous de le mettre où vous le souhaitez, prenez soin de bien noter le chemin car on en aura besoin juste après.
Vous pouvez lancer le script en manuel afin de verifier le bon fonctionnement.

Vous devriez avoir en retour:
22.9/19.4/22.9/1014/75/2/112.5
température/tempmini/tempmaxi/pression/humidité/ventDirection/ventVitesse

Il est nécessaire maintenant d’intégrer le code DTMF et la récupération des données dans SvxLink avec le traitement pour la synthèse vocale.

Modification Logic.tcl

Nous allons éditer le fichier Logic.tcl qui peut etre situé dans le dossier /usr/share/svxlink/events.d/ ou /usr/share/svxlink/events.d/local/

Disponible sur GitHub https://github.com/F8ASB/meteo-relais

Copier/coller le code juste au dessus de Executed when the SvxLink software is started.
Changez le chemin du script python si nécessaire à la ligne 9.

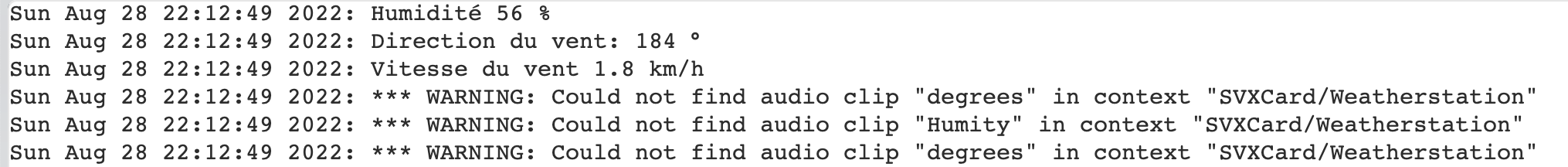

Il sera nécessaire d’avoir les sons correspondants au chemin du fichier audio, dans le cas contraire des erreurs apparaitront

Intégration code dtmf:

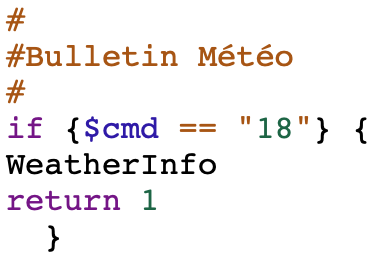

Il nous reste plus qu’a créer un code dtmf, dans l’exemple le code est 18# pour appeler la fonction.

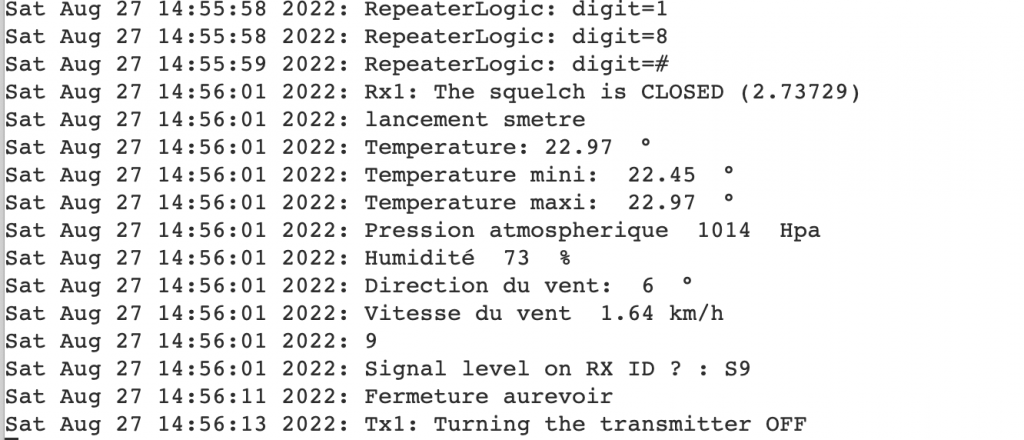

En regardant le log de SvxLink vous verrez apparaitre les informations.

Video

Vidéo de démonstration:

Conclusion:

Cet article peut également être utilisé pour un hotspot, dès qu’un système fonctionne sous SvxLink il sera compatible. Il peut être nécessaire de télécharger les fichiers sons afin d’être sûre de les avoir tous.
Disponible sur Github.

Un article précédent présente l’installation d’une station météo sur le site d’un relais et son adaptation sur SvxLink.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Au programme:

• Pique nique
• Chasse au renard
• Experimentation antenne
• Visite du relais F1ZBV

Utiliser le formulaire sur RA88.org pour confirmer votre présence.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Le relais principal F1ZBV est muni de 2 options à laquelle nous avons du mal de nous passer quand nous passons sur le relais de secours.
Cet article décrit les améliorations qui ont été réalisées sur le Yaesu DR1 utilisé pendant les maintenances et/ou les réparations.
Le relais dispose désormais du reboot automatique du routeur 4G et de la détection de présence secteur.

En introduction, je donne les liens de référence à lire avant cet article.

Description de la carte pour SvxLink (développé en 2014):
F1ZBV: Carte SVXLINK

Intégration de la carte dans un relais Yaesu DR-1:
F1ZBV: Rack Yaesu DR1-X avec SVXLINK + Raspberry

Intégration de l’information de présence secteur sur votre relais:
SVXLINK: Présence secteur sur votre relais

Intégration du reboot de votre routeur 4G sur votre relais:
Reboot routeur automatique si coupure Internet

Cet article décrit juste la modification du relais de secours avec des fonctions déjà intégrées et décrites précédemment.
L’idée était de faire les modifications le plus simplement possible en préservant le montage actuel.

Voici le schéma du montage à réaliser, la carte peut gérer 2 voies ( relais + link )
Sur la carte, nous avions câblé uniquement une seul partie. Pour les rasions de facilité de câblage c’est la partie Link ( car il y a tout sur un prise RJ12).
Nous allons simplement ressortir les signaux nécessaires en soudant des connecteurs mâles Dupont.

Nous devons reprendre les signaux suivants:
Un GPIO + un 3,3V pour la présence secteur.
un GPIO + un 5V + une masse pour le pilotage du relais

Le mode de fonctionnement:

Un relais externe alimenté en permanence commutera un relais qui mettra le contact GPIO23 au 3,3V ce qui nous donnera une entrée à 1. Si il y a une coupure secteur le relais sera décollé est l’entrée GPIO sera à 0.

Un script ping tous les 15min l’adresse de google, si elle ne réponds pas (pas d’internet), on  envoi une impulsion sur le GPIO24 pour enclencher le relais et coupé l’alimentation du routeur. Ce qui l’initialisera.

Photos du montage:

Montage du relais avec des entretoises nylon

GPIO24 pour piloter le relais

Branchement du 5V et de la masse pour le relais

GPIO23 et 3,3V pour la présence secteur

Il y a juste à relire les articles précédents pour la mise en place des scripts associés.

Conclusion:

SvxLink me fascine toujours autant sur la possibilité d’ajouter des fonctions en parallèle sur système de base avec des scripts. Il n’y a aucune limite au développement.
Vous pouvez reprendre les options dans votre montage en reprenant les signaux sur votre Micro Ordinateur.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Cet article fait suite à une ancienne publication sur ce Blog SVXLINK: Messages d’informations programmés.
Je vous invite à relire cet article afin de bien comprendre le rôle de ce script.
Celui-ci va permettre de transformer un texte en un fichier son afin de réaliser des message d’information pendant les balises du relais.

La diffusion d’un message sur un relais radioamateur permet d’informer la communautée des différents évènements de la région, elle touche bien sûr les radioamateurs mais aussi les écouteurs.
Les balises diffusées toutes les heures sont un outil de communication particulièrement adapté.

Auparavant la démarche était un peu fastidieuse et tout le monde ne pouvait pas réaliser le  message d’information sur le relais.
J’ai la volonté que plusieurs personnes puissent intervenir sur le relais et cet outils va clairement amener de la facilité.

AVANT:

Il fallait générer un fichier wav avec un utilitaire dédié, pour ma part j’utilise Best-of-Vox avec la voix d’Agnès, qui n’est plus commercialisé.
Je l’envoyais sur mon systeme linux et je le transformais au format SvxLink avec la commande :
sox <nomdufichierorigine> -r16k <nomfichiersvxlink>

Ensuite je devais renommer le nom du fichier au format dédié par le script de lecture

Début                                                       Fin
<AA><MM><JJ><HH><MM><AA><MM><JJ><HH><MM><NOM>.wav

AA pour année
MM pour mois
JJ pour jour
HH pour heure
MM pour minute
NOM pour le nom du message. ( il n’est pas pris en compte par le programme vous êtes libre d’écrire ce que vous voulez)

Après cela je devais le copier dans le repertoire spécifique :
/usr/share/svxlink/sounds/fr_FR/Messages/

MAINTENANT:

Je lance le script msg-info.sh

Des fenêtres de configuration apparaitront, on se déplace avec la touche tabulation et les flèches et on valide avec Enter.

On va choisir de réaliser le message vocal

On m’invite à choisir la date de début de diffusion du message.

On m’invite à choisir l’heure de début de diffusion du message.

On m’invite à choisir la date de fin de diffusion du message.

On m’invite à choisir l’heure de fin de diffusion du message.

Je dois ensuite indiquer le nom du fichier.

J’écris le contenu de mon message, “rendez-vous vendredi soir au radioclub vendredi soir venez nombreux” et je valide.
Le programme va réaliser la transformation du texte en voix, le mettre au bon format audio ( compatible SvxLink) et aussi le nommer selon le format de diffusion. I
Il le copiera dans le dossier dédié à la diffusion.

Voici un aperçu du contenu du dossier.

A partir de ce moment, à chaque balise longue, si le message est situé dans la période de diffusion, il sera lu.
Si le fichier son est périmé non seulement il ne sera pas lu mais il sera déplacer dans un dossier de stockage dédié.

On peut désormais écouter le message obtenu.

Vous pouvez avoir l’aperçu, en cliquant ici

Il y a 3 options possibles:

• Ecouter en local sur les haut-parleurs de la machine

• Ecouter sur le relais en coupant le relais, il commutera le ptt le temps de la lecture du message.

• Ecouter en simulant un commande DTMF sur le relais

Il sera nécessaire de décommenter l’option choisi dans le code msg-info.sh. Voir sur GitHub les explications.

Le script Python:

Le script txt_to_mp3.py s’occupe lui de transformer un fichier texte en son mp3.
Le fichier de sortie s’appellera Output.mp3

La commande d’utilisation est: Python3 txt_to_mp3.py <nomdufichiertexte>

Conclusion:

Ce programme est compatible avec toutes les installations à base de SvxLink.
C’est un système de gestion de relais qui permet de personnalisé comme on le souhaite les fonctionnalités d’un relais. Seul votre imagination vous limitera.

Pour ceux qui le souhaite vous pouvez utiliser uniquement le script python pour transformer des fichier texte en message audio, pour les rendre compatible il sera nécessaire de transformer le mp3 obtenu en Wav puis en wav compatible SvxLink.

Vous trouverez les commandes dans le script msg-info.sh, j’ai mis pas mal de commentaires.

Vous trouverez des informations complémentaire pour l’installation et le fonctionnement sur la page GitHub dédié.

On pourrait très bien faire évoluer ce script, on pourrait envoyer les messages à diffuser par email (Bot) ou par ftp et il ferait automatiquement la transformation en message vocal à diffuser.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article,  je partage un petit script en shell, sans prétention, qui permet le suivi des interventions sur nos installations radioamateurs à base de système Linux

Jusque là nous éditions un fichier texte avec un éditeur quelconque, c’était fonctionnel mais un peu contraignant pour la mise en page.
Ce petit script fait le job sans se prendre la tête, en plus on a le calendrier

On renseigne:

• La date de l’intervention

• Les intervenants

• Le resumé de l’intervention

Il peut etre mis en excecutable chmod +x cr-relais.sh et copier dans le dossier /usr/bin/ avec le nom que vous souhaitez.

cr peut être suffisant pour lancer l’application

Par exemple: cp cr-relais.sh /usr/bin/cr

On pourra ensuite de taper la commande depuis n’importe où.

La liste des intervenants est modifiable directement dans le code.

Sélectionnez avec la barre espace, déplacer vous avec la touche Tabulation ou les flèches.
L’enregistrement des données se fait dans un fichier log.txt là ou se situe l’excecutable.

La page dédiée:
https://github.com/F8ASB/cr-relais

Il est toujours bon d’avoir une trace écrite des actions menées sur une installation, cela permet d’avoir un historique qui peut permettre de comprendre les fréquences des actions mais aussi les conséquences.
Idéalement on peut y inscrire le problème constatée et la solution trouvée. Cela servira dans le cadre d’intervention à plusieurs de partager les connaissances.
Quand il faut faire un bilan de l’année, il y a juste à éditer le fichier.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

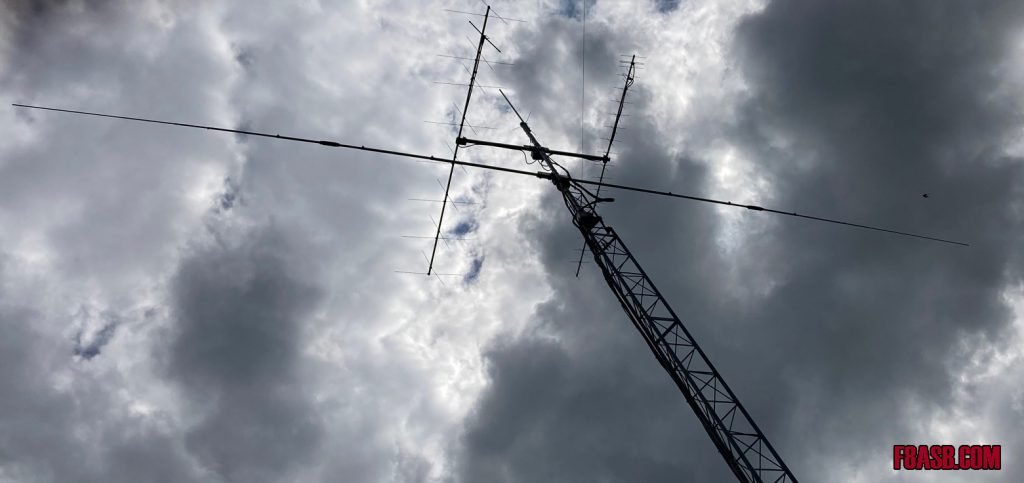

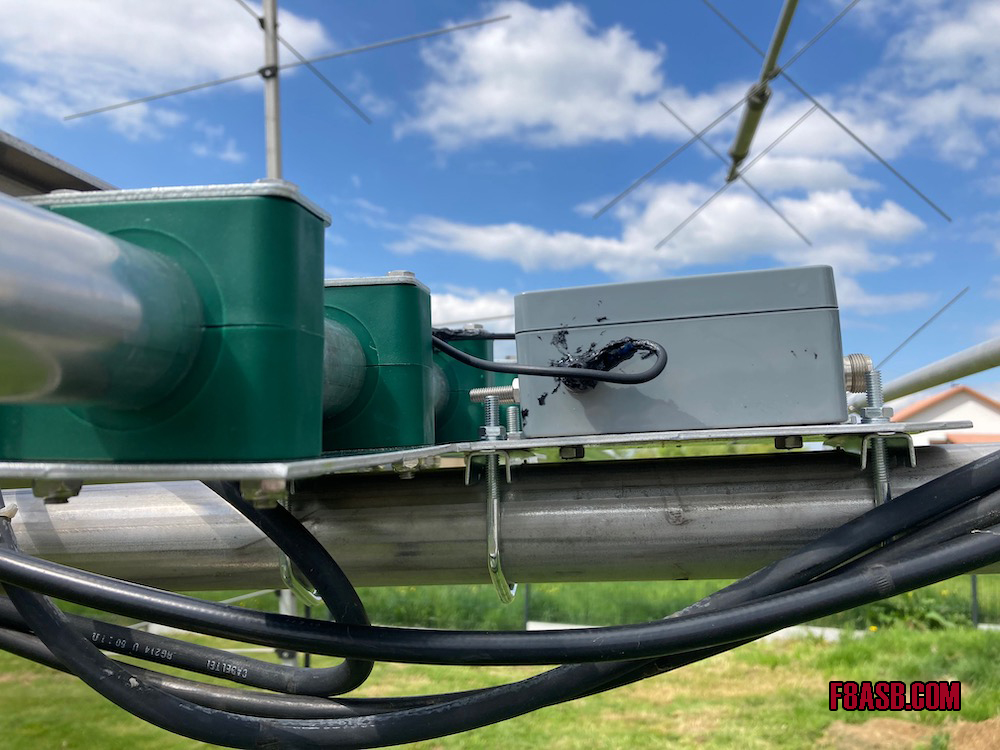

L’installation a été très simple sans de surprise.

Pour les premiers essais, j’ai souhaité démonter la MA5B, pour être sûre de ne pas avoir d’influence sur le dipôle.
Dans tous les cas, le dipôle rotatif devait se changer de place et se retrouver en bas.
Il est conseillé de mettre les antennes avec les fréquences les plus basses en bas, et les fréquences les plus hautes en haut.

Dans mon cas, le dipôle rotatif se retrouvera donc en première position sur le pylône.

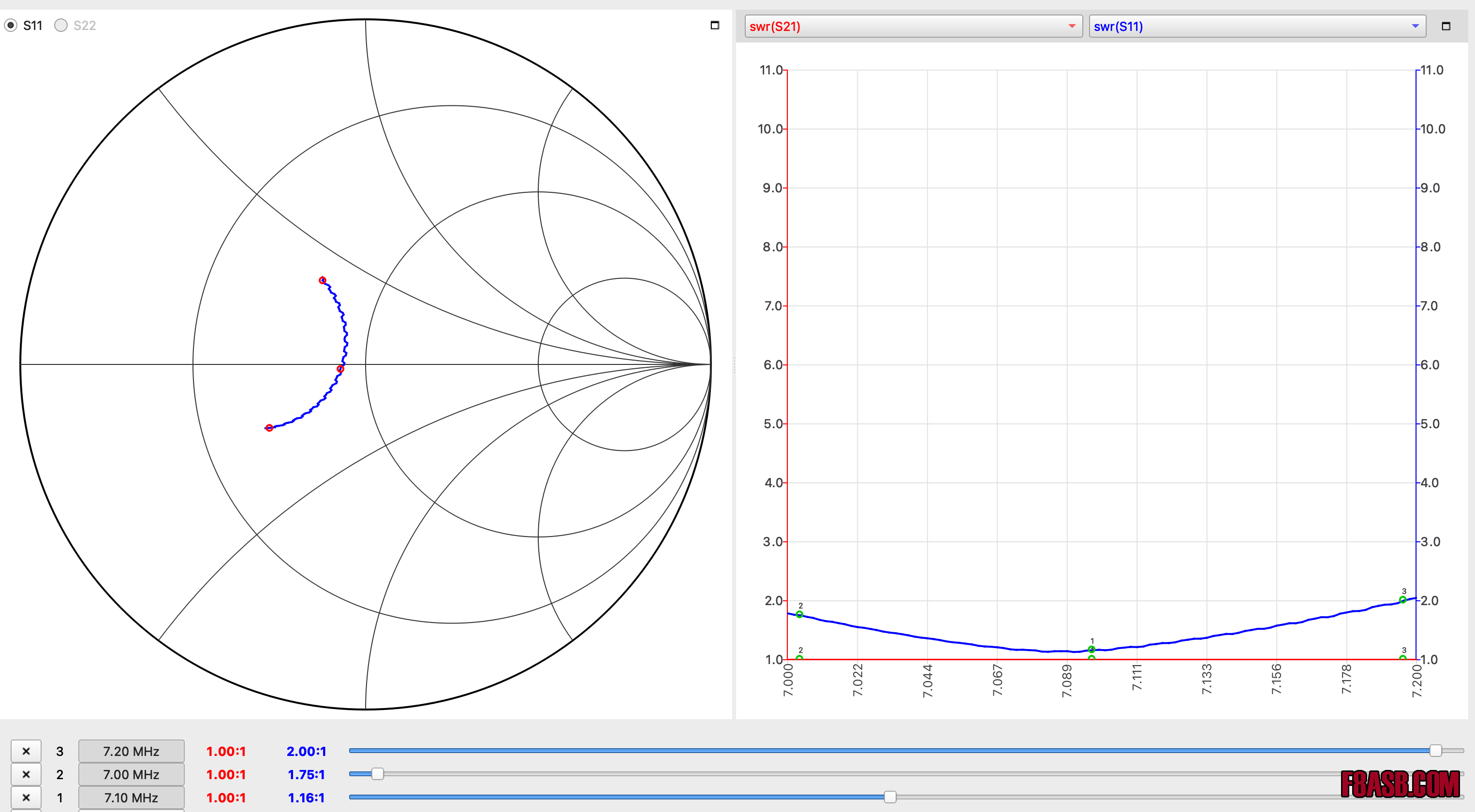

Sur l’article précédent consacré à la fabrication et aux mesures, j’avais fait les premières mesures sur un petit mat.

J’ai été très surpris par l’influence de la hauteur antenne/sol sur le dipôle antenne.
Je découvre un peu car je n’ai pas eu l’occasion de beaucoup expérimenté le décamétrique dans le trafic et dans les antennes.

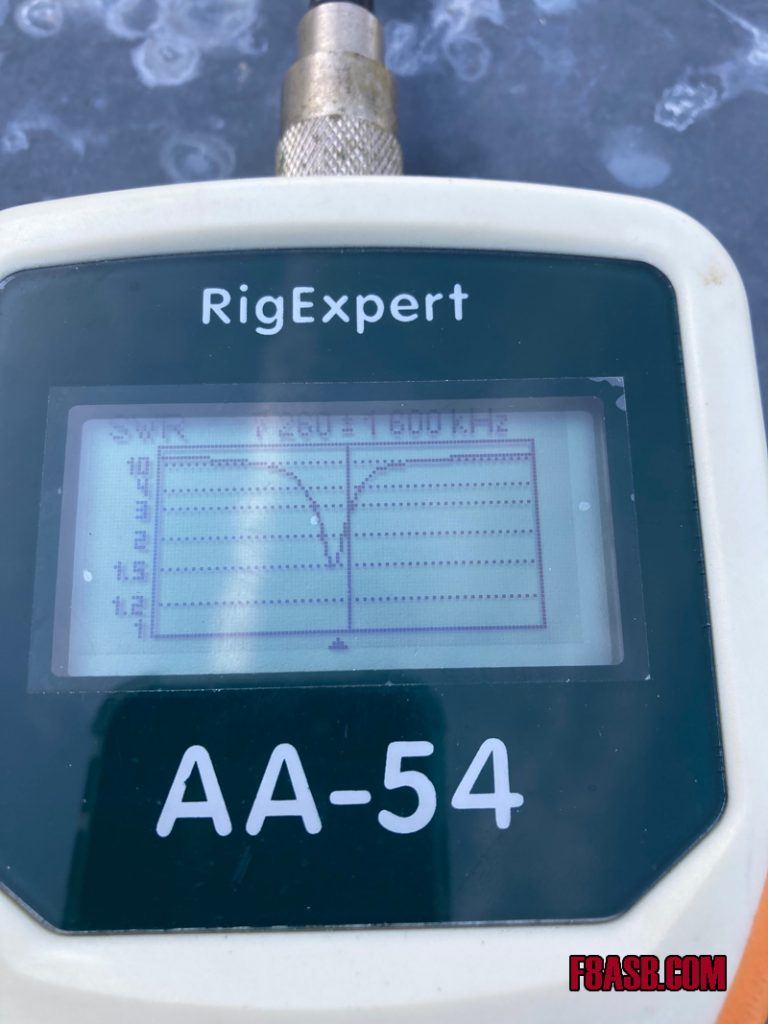

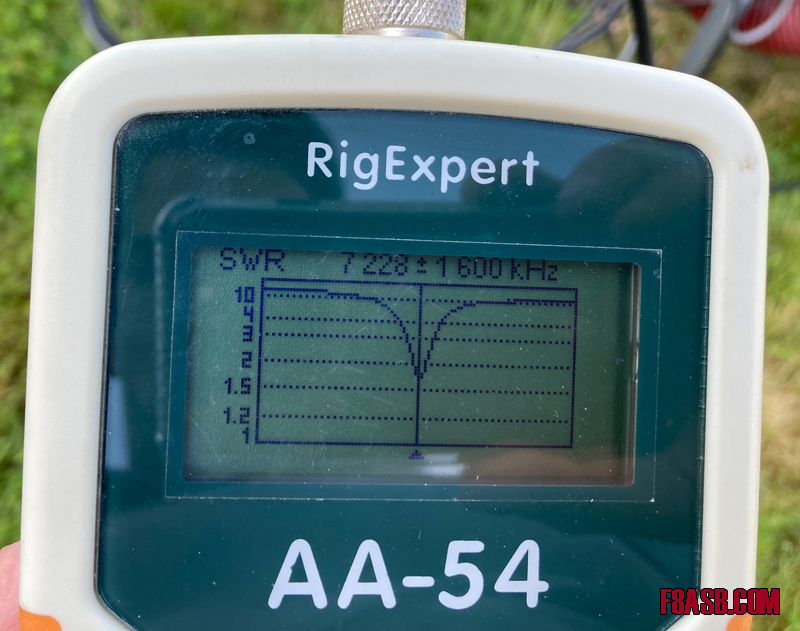

J’ai pu effectuer des mesures pylône couché, pylône à 6 mètre, et pylône à 12m.

Constat, il faut absolument prendre la mesure dans sa position finale.

J’ai ajouté 20,5cm par rapport à la mesure initiale du plan.

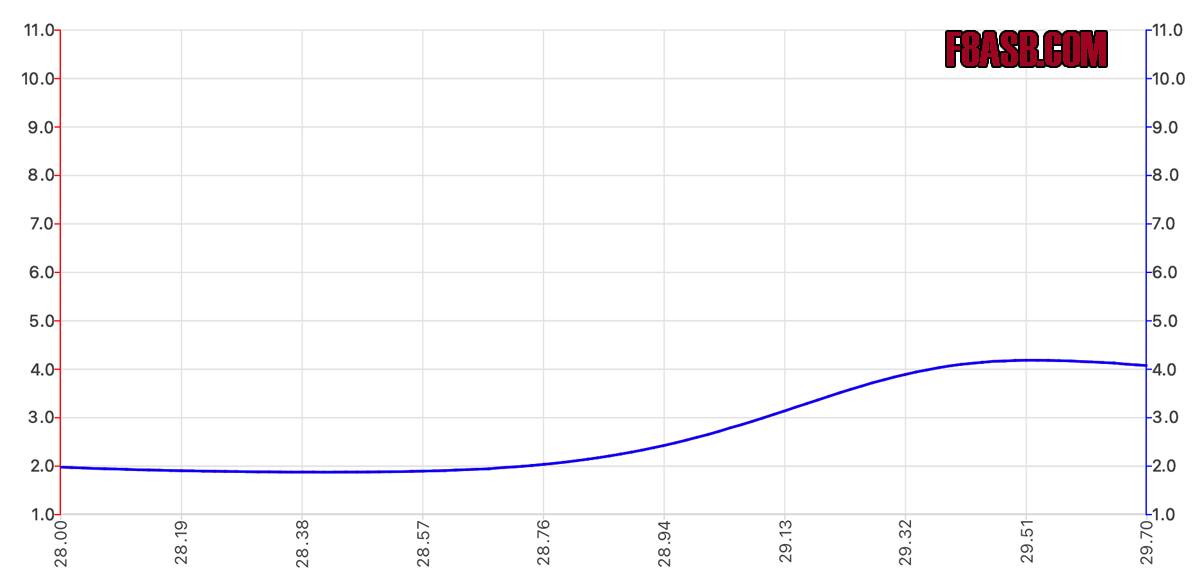

Pour les réglages, j’ai procédé comme suit. J’ai effectué les réglages au niveau du sol, j’ai monté l’antenne à 6m puis à 12m, constatant la variation des réglages je suis resté sur ma référence à 12m.

Voici la première mesure à 12m:

On constate que l’antenne est trop courte, il va falloir la rallonger.
Comme première approche je tente 5cm (bien sûr, les réglages sont à effectuer de chaque coté) sur la longueur après la self en jouant sur le tube de 20mm AD voir plan.

Voici la deuxième mesure:

Le changement de 5cm nous a fait bouger de 32Khz.
J’ai donc calculé le décalage que je devais encore obtenir pour être sur une fréquence centrale de 7100Hz:
7228 – 7100 = 128Khz
Sachant qu’avec 5cm j’ai 32Khz j’utilise un produit en croix:
(5cm X 128cm) / 32 = 20cm

En mettant 20,5cm, j’ai obtenu le résultat ci-dessous:

Je n’ai pas optimisé le réglage ( longueur entre le balun et la self) pour le 28 Mhz car j’ai la MA5B pour cela, à titre d’information je vous montre ci-dessous les mesures obtenues.

Je vous partage quelques photos du montage:

Un petit bouchon aux tubes des extrémités avec du ruban adhésif pour éviter que cela siffle avec le vent.

Conclusion:
Je suis très content de la réalisation et de l’efficacité de l’antenne, j’ai eu l’occasion de faire quelques QSO avec des bons reports. Je suis particulièrement content de la tenue de l’antenne, j’avais peur qu’elle fasse un peu la banane.

En vue de l’interêt que vous avez eu pour ces articles, je pense que très prochainement d’autres fabrications d’antennes HF seront publié.

Si vous n’avez pas vu les autres publications, vous retrouverez les liens ci-dessous:

Voir les articles précédents:

Dipôle rotatif 40m 1/4: Description et modélisation
Dipôle rotatif 40m 2/4: Fabrication et tests des selfs
Dipôle rotatif 40m 3/4: Liste du matériel
Dipôle rotatif 40m 4/4: Fabrication de l’antenne et mesures
Dipôle rotatif 40m: Les photos de la platine du dipole rotatif

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article, je rentre en détail dans l’assemblage du dipôle rotatif. On retrouvera le montage des selfs, la préparation des emboitements, le montage de la partie centrale.
On finira par les photos à différentes étapes et un plan détaillé de l’antenne réalisé par F4CVQ.

Finalisation de la self:

Après la description et la modélisation de la self dans l’article Dipôle rotatif 40m 2/4: Fabrication et tests des selfs

Il va falloir fixer le tube dia 25mm aluminium et de longueur 500mm de chaque coté de la self et insérer un tube en fibre de verre dia 20 épaisseur 2mm longueur 500mm.
Des vis Inox M6x50mm, à tête hexagonale, traverseront l’ensemble self, tube aluminium et fibre. Les empreintes des têtes sont intégrées dans la self imprimé en 3D.

L’entre axe est de 155mm, percer à 6,5mm le tube fibre et le tube aluminium. Il faut s’appliquer pour être bien droit.

Il faudra 4m60 de fil en 1,5mm2 souple pour réaliser la self complète.
Dans un premier temps, fixer l’ensemble avec les vis M6 et mettre un premier écrou sur les 2 vis.
Ensuite souder et sertir une première cosse et la fixer sur un coté, faite les enroulèrents puis refaite l’opération de sertissage et de soudage de l’autre coté.
Votre self est terminé et l’ensemble est très rigide.

Une gaine thermo rétractable recouvrira l’ensemble. cette opération est à faire à la fin juste avant l’installation. La gaine est de longueur 23cm dia 50mm.

Préparation des tubes pour les emboitements:

4 fentes de 4cm sont à faire sur un coté des tubes 32mm, 25mm tous les 90° et 2 sur le tube de 20mm. Les autres seront emboités à force après ajustement.

J’ai changé le type de collier de serrage et j’ai choisi des colliers de serrage en T, beaucoup plus solides et fiables.

Voici un lien sur amazon
J’utilise les colliers inox de 32-35, 29-31, 23,25 pour le diametre 20 j’utilise un collier standard de serrage inox.

La partie centrale:

J’ai publié les photos dans un des précédents articles Dipôle rotatif 40m: Les photos de la platine du dipole rotatif
J’ai juste modélisé une pièce qui va permettre de centrer les 2 tubes de 35 et de conserver une distance. La pièce peut aussi être usiner.

Pour ma part, je l’ai imprimé en 3D en PETG, il n’y a pas d’effort mécanique sur cette pièce elle permet des centrer les tubes et de déterminer un écart de 3cm entre les tubes.
Il n’y  pas d’importance sur cette écart, il vous permettra de retrouver les mêmes mesures lors de vos réglages de ROS.

Retrouver le fichier pour le réaliser sur Thingiverse

Il restera à relier le balun 1:1  avec 2 fils avec cosses serties et soudées.

Montage final pour test sur un trepied.

Pour les ajustements je règle uniquement la partie après la self et je modifie la longueur de la partie tube dia 20mm. J’ai constaté que 2cm ajusté déplaçait la fréquence de 30 Khz.

Le plan de fabrication:

Voici le plan réalisé par Vincent F4CVQ, merci pour cette réalisation.
Une version PDF est disponible ici.

Album photos:

Des photos valent mieux que des longs discours, je vous partage quelques photos des différentes étapes du montage.
Cliquer pour agrandir.

Conclusion:
Je suis content du résultat, très prochainement l’antenne va être montée sur le pylône, je posterai un petit article avec des mesures et un retour sur test avec WSPR.

Un peu comme j’avais fait dans l’article Antenne EFHW 5 bandes et test avec WSPR.

Il me reste quelques platines centrale en aluminium pour ceux que cela intéresse.

Voir les articles précédents:

Dipôle rotatif 40m 1/4: Description et modélisation
Dipôle rotatif 40m 2/4: Fabrication et tests des selfs
Dipôle rotatif 40m 3/4: Liste du matériel
Dipôle rotatif 40m: Les photos de la platine du dipole rotatif

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article, je décris rapidement l’antenne EFHW (End Fed Half Wave), 5 bandes et surtout comment je l’ai évalué en émission et réception d’une manière automatique avec WSPR en 24H.
Beaucoup de personnes échangent et décrivent l’antenne EFHW, j’ai utilisé la version 80/40/20/15/10m. J’avais envie d’en essayer une.

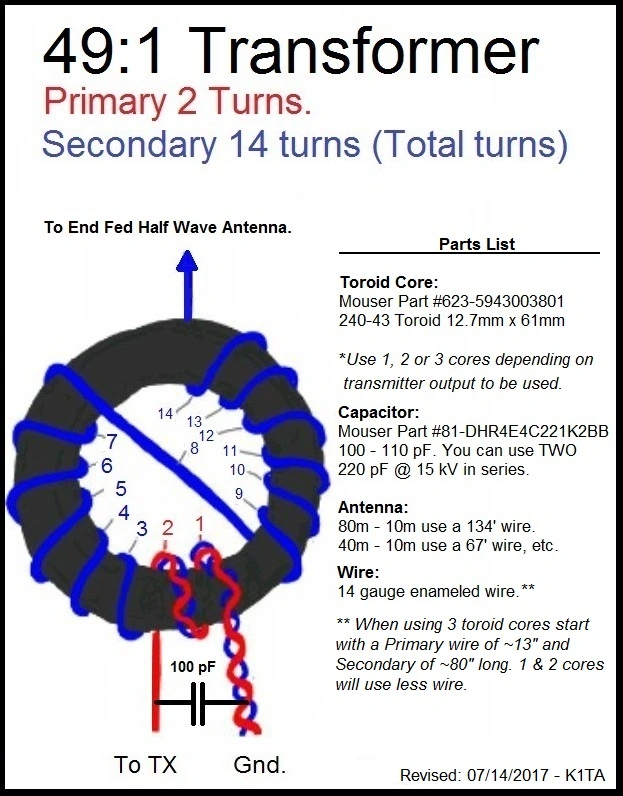

Elle est composé d’un balun 49:1

d’une longueur de 20m35 de fil puis d’une self de 110µH et 2,39 m de fil. Elle est montée en sloper sur le pylône.
Vous trouverez énormément de description sur internet afin de la construire. je me suis servi de l’article de F1SRC.
Taper EFHW dans votre moteur de recherche préféré vous serez gâté.

Discussion sur le sujet sur avec des mesures et analyse sur le forum de F8BXI

Quelques mesures de ROS pour voir où l’antenne resonne.

Voila qui est pas trop mal, désormais je souhaitais tester l’antenne en 24H et avoir une idée de ses performances. J’ai bien sûre fait quelques QSOs mais c’est difficile d’avoir un retour un peu plus précis.

J’ai découvert le WSPR, certainement tardivement, mais je vous partage ici mon expérience.
En 24H, ce mode m’a permis d’avoir une idée de la performance de l’antenne et de ce qu’elle pourra me permettre de faire.

Le WSPR est un système de balise en envoi et en réception.
Toutes les stations WSPR qui reçoivent transmette les informations sur internet.
Ainsi le bilan vous permettra de savoir quelles stations vous avez reçues et quelles stations vous ont reçu.
Voici la liste des fréquences utilisés en WSPR:
USB dial (MHz): 0.136, 0.4742, 1.8366, 3.5686, 5.2872, 5.3647, 7.0386, 10.1387, 14.0956, 18.1046, 21.0946, 24.9246, 28.1246, 50.293, 70.091, 144.489, 432.300, 1296.500

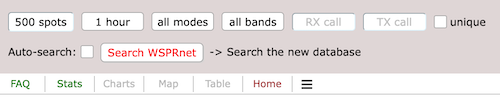

On obtient une analyse comme ci-dessous depuis le site http://wspr.vk7jj.com:

Remplir le nombre de spots, la période de l’analyse, le mode, la bande, RX call (mettre votre indicatif) vous donnera les station que vous avez entendu et TX call (mettre votre indicatif) les stations qui vous ont entendu.

Cliquez sur Search WSPRnet, vous pourrez ensuite choisir un affichage sous forme de liste (Table) ou l’affichage sur une carte (Map).

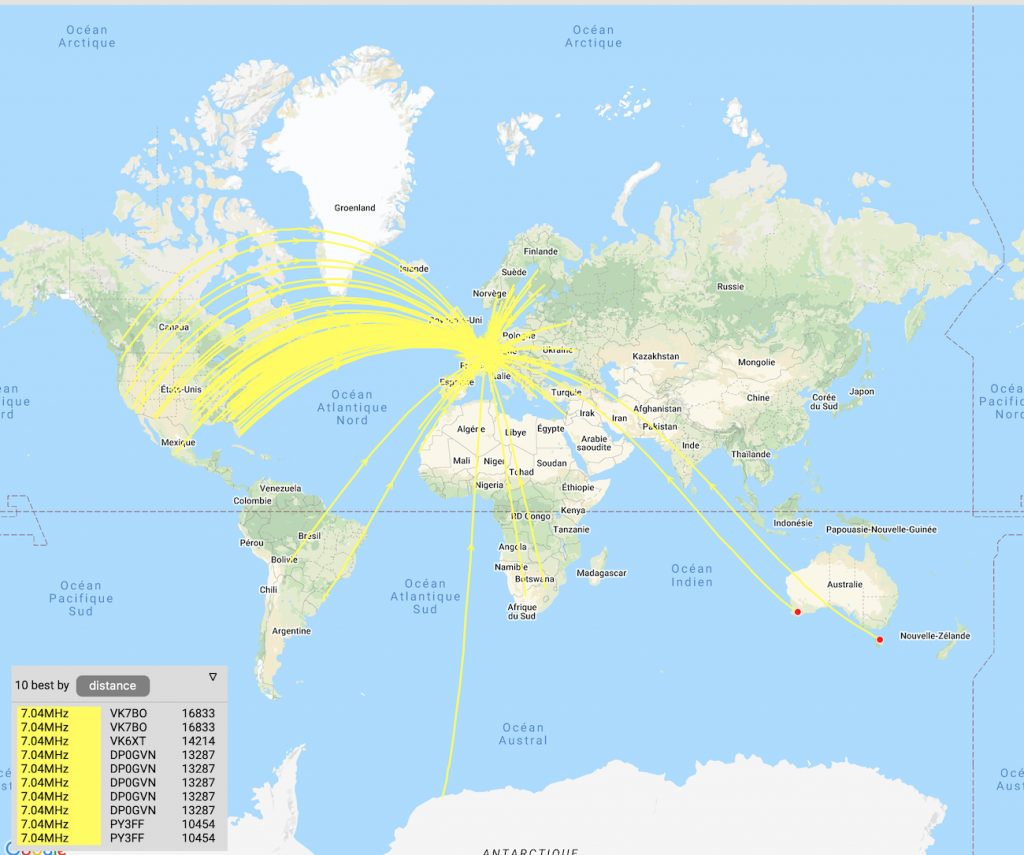

Test du 27/09/2021Stations que j’ai reçu record 16833Km

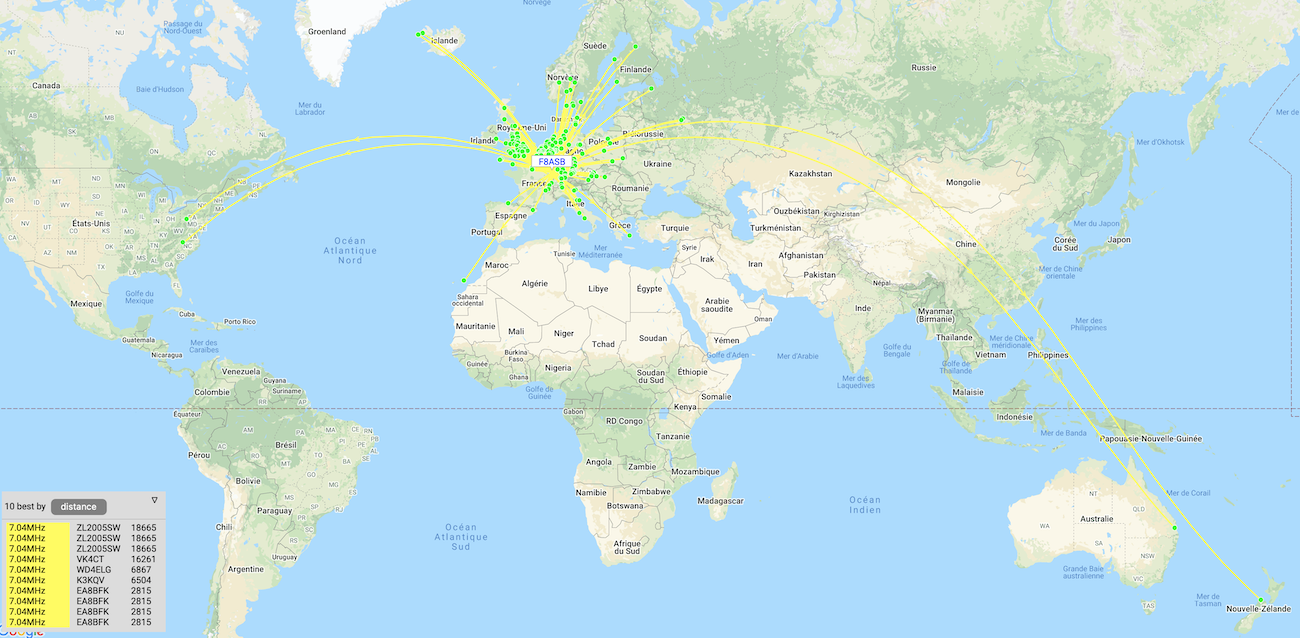

Stations qui m’on reçu avec une puissance de 20W record 18665Km

J’ai fait uniquement les essais sur la bandes des 40m.

Avec quel logiciel on trafique en WSPR?
Il y a un logiciel dédié .
Pour ma part, j’ai utilisé le Wsjtx qui est utilisé pour le FT8 et d’autres modes similaires.
Si votre logiciel est correctement paramétré pour les modes numériques, vous aurez simplement à vous rendre dans le menu Mode et vous retrouverez le mode WSPR
Vous avez juste à vous mettre sur une des fréquences dédiées, puis activer Enable Tx et le tour et joué.

Vous trouverez la documentation pour la configuration sur l’excellent site de ON5VL

Je suis satisfait de ses résultats, et surtout d’un aperçu rapide des capacité de l’antenne en laissant en fonction le matériel pendant 24H.

Je testerai le dipôle rotatif 40m en construction avec les mêmes outils.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI
