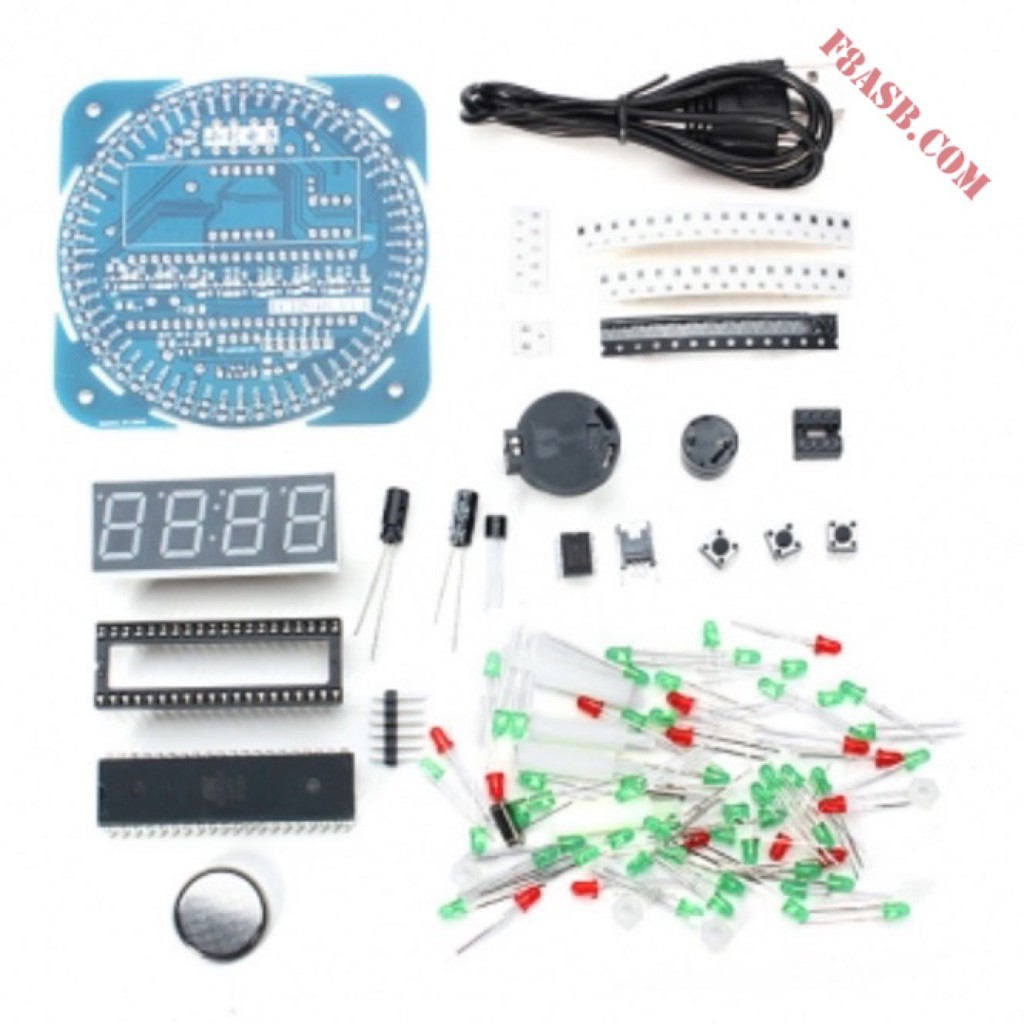

Dans le cadre d’un partenariat avec le site Banggood et mon Blog, j’ai reçu ce Kit Horloge Led, qui peut agrémenter votre station et également faire un bon exercice pour le soudage de composant CMS.
Cette horloge affiche l’heure,la date, l’année,la température.
Ce kit est equipé d’un DS1302 pour l’horloge et sa pile mémoire, d’un capteur de t° dallas 18B20 piloté par un ATMEL AT89S52. Alimentation par un port USB.

Les pré requis sont:
un plan de travail propre, une feuille blanche (pour mettre en évidence les composants), une pince pour CMS, un fer à souder avec une petite panne de soudage.
imagesLa technique est d’étamé une pastille et ensuite de faire glisser le composant dessus ensuite vous souder l’autre coté.

horloge7

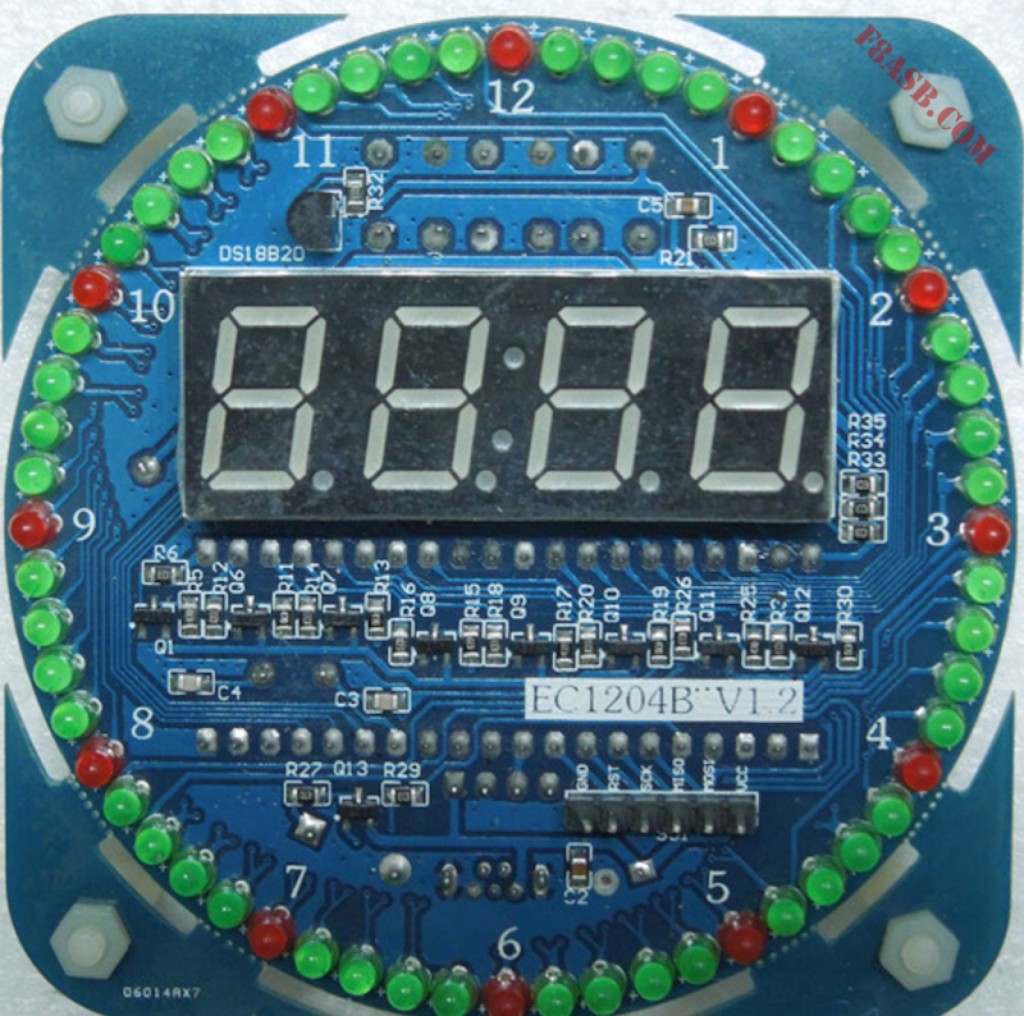

Dans un premier temps soudez tous les CMS coté marquage EC1204 V1.2

Première partie:
Transistor PNP: Q1,Q6,Q7,Q8,Q9,Q10,Q11,Q12,Q13
Résistance 103 10K: R6,r12,R14,R16,R18,R20,R21,R26,R29,R31,R32,R33,R34,R35
Résistance 47 Ohms: R5,R11,R13,R15,R17,R19,R25,R27,R30
Condensateur 20pF: C3,C4
Condensateur 100nF: C2,C5
Deuxième partie (l’autre face)
Transistor PNP: Q2,Q3,Q4,Q5
Résistance 103 10K: R1,R2,R3,R4
Résistance 47 Ohms: R7,R8,R9,R10
Condensateur 20pF: C6, C7

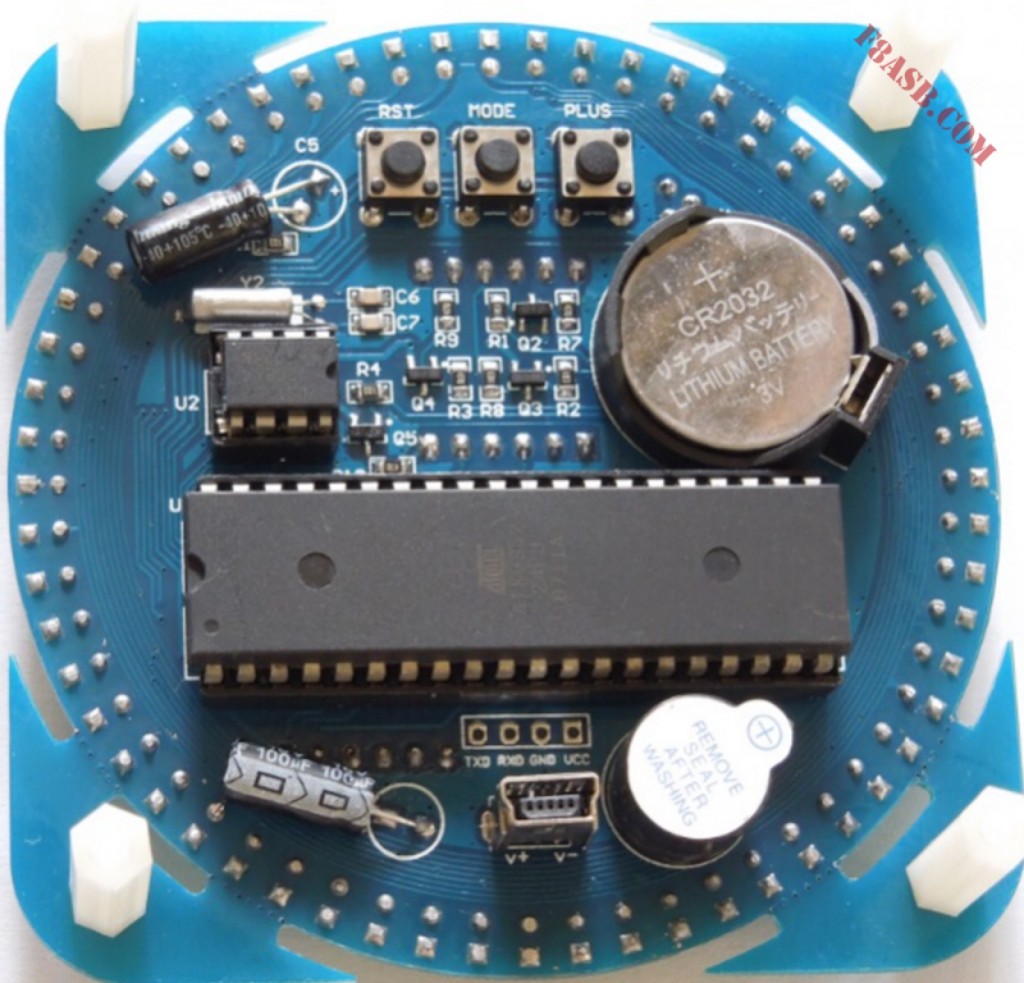

horloge6Troisième partie:
Soudage des 2 Quartz, l’enveloppe du quartz de 32,768Khz doit également être soudé sur la platine.
horlogequartzQuatrième partie
Soudage des LEDs
horlogeled
LED-schemaMettre le positif (grande patte) vers l’extérieur, souder toutes les pattes externes, ensuite couper toutes le patte soudées pour avoir un meilleur accès afin de souder les autres pattes.
Les Leds rouges sur 1,2,3,4,5,6,7,8,9,10,11,12.

Cinquième partie:
Souder le condensateur chimique de 100uF C1, le mini concepteur USB, le buzzer (attention à la polarité), le DS18b20, les 3 interrupteurs,  il n’est pas nécessaire de souder les 6pins utilisés pour la programmation.

Sixième partie:
On finira par tous les supports de Circuit integrés (8 pattes et 40 pattes)
Le support de pile 2032.
L’afficheur 4 digits

Voila le résultat:

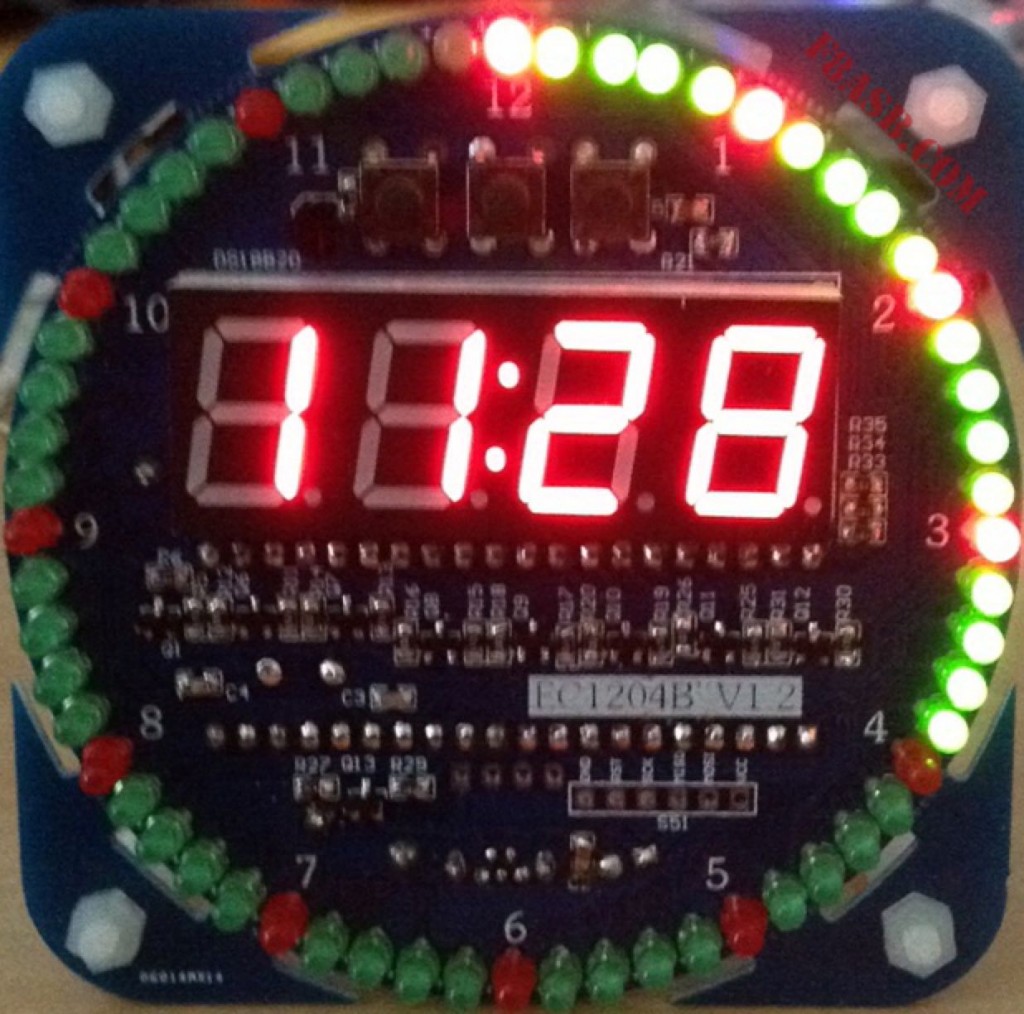

horloge4 Affichage de l’heure

horloge1Affichage de la date

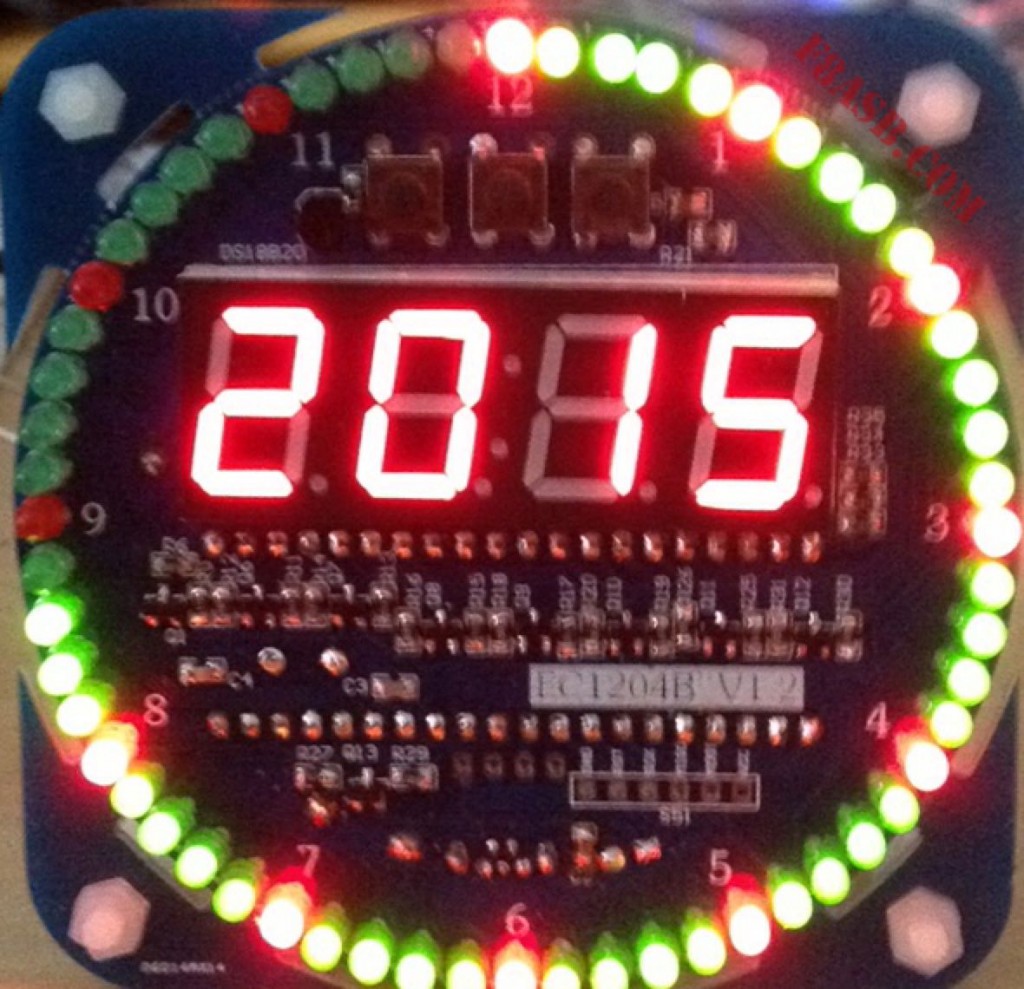

horloge2Affichage de l’année

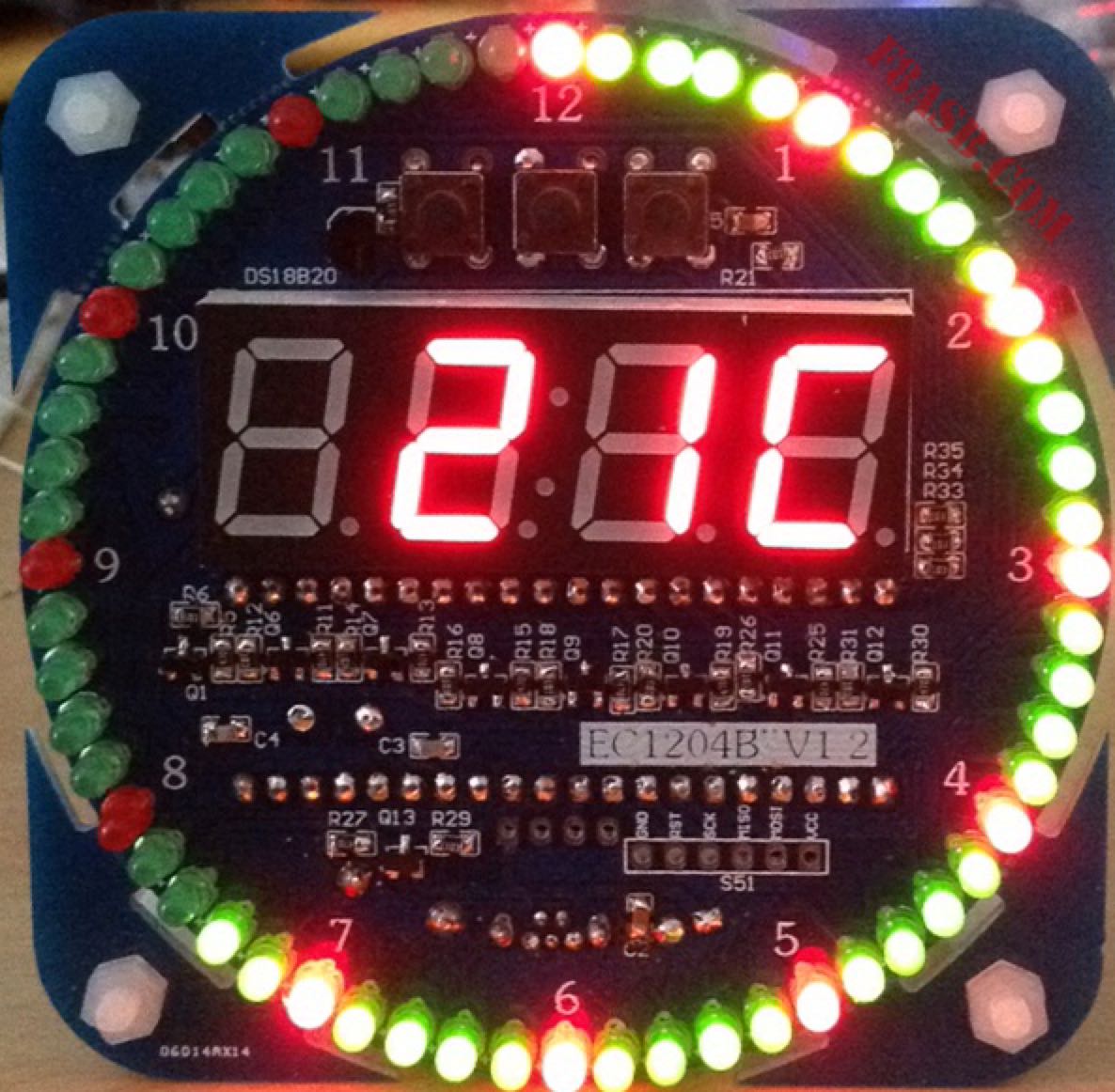

horloge3Affichage de la t°

Le défilement  des informations se fait de manière automatique.

Programmation:

Le premier bouton à gauche est utilisé pour changer le mode d’affichage des secondes.

Le bouton central est utilisé pour programmer:
Un appui court fait clignoter l’année, appuyer sur le bouton de gauche pour incrémenter la valeur.

Un appui long sur le bouton central permet de valider les fonctions:
MENU 1 ON ou OF sonnerie toutes les heures Actif/non actif
MENU 2 ON ou OF Alarme Active/non active
MENU3 heure de l’alarme
MENU4 minutes de l’alarme
MENU5 Temps de sonnerie
MENU6 Alarme de T°
MENU7 T° basse
MENU8 T° haute

Pour vous procurer cette horloge:

SKU: SKU176893(DIY DS1302 Rotation LED Kit Horloge

Version Bluetooth
http://www.banggood.com/fr/DIY-AT89S52-Rotation-LED-Electronic-Clock-Kit-51-SCM-Learning-Board-p-965849.html

Boitier:
http://www.banggood.com/fr/Acrylic-Box-For-Rotary-Electronic-Clock-p-977032.html

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.
