Dans cet article, je vous partage, un site en ligne d’apprentissage CW par le jeu mais également la réalisation d’une interface USB afin de connecter un morse paddle.

https://www.morseinvaders.com

Morse Invaders est un outil pédagogique et ludique conçu par KE6EEK pour apprendre et perfectionner la maîtrise du code Morse tout en s’amusant. Inspiré des classiques du jeu d’arcade, le concept est simple mais redoutablement efficace : pour “éliminer” les éléments qui apparaissent à l’écran, l’utilisateur doit saisir avec le manipulateur ou les touches leur équivalent en Morse le plus rapidement possible.

Le site s’adresse aussi bien aux radioamateurs en herbe qu’aux curieux souhaitant stimuler leur mémoire et leur coordination.
Grâce à une interface épurée et une progression intuitive, il transforme un apprentissage souvent perçu comme austère en un véritable défi de réflexes.
Que vous soyez là pour battre un score ou pour mémoriser l’alphabet morse,
Morse Invaders prouve que les technologies de communication les plus anciennes peuvent encore être furieusement modernes.

Ci-dessous, une petite démo de hier au Radioclub F8KHP partagée par F8DSN.

L’interface est basé sur un 32U4 qui permet de simuler les périphériques HID.
De ce fait, un souris ou un clavier.
Le jeu utilise par défaut les touches CTRL gauche et droite.
J’ai simplement utilisé une carte Arduino micro toute faite et utilisé 2 entrées pin 9 et pin 10 avec résistance pullup interne sur une prise jack audio.

Ci-dessous le code utilisé:

#include <Keyboard.h>

const int button1Pin = 10; // Bouton 1 → CTRL gauche  const int button2Pin = 9; // Bouton 2 → CTRL droit

const char key1 = KEY_LEFT_CTRL;

const char key2 = KEY_RIGHT_CTRL;

void setup() {

pinMode(button1Pin, INPUT_PULLUP); // Pull-up interne

pinMode(button2Pin, INPUT_PULLUP); // Pull-up interne

Keyboard.begin();

}

void loop() {

// Bouton 1 → CTRL gauche

if(digitalRead(button1Pin) == LOW){

Keyboard.press(key1);

}else{

Keyboard.release(key1);

}

// Bouton 2 → CTRL droit

if(digitalRead(button2Pin) == LOW){

Keyboard.press(key2);

}else{

Keyboard.release(key2);

}

}

Si besoin vous pouvez changer les Pin ou les touches associées.
Choisir l’interface Arduino Leonardo pour la programmation sur l’interface Arduino IDE.

Voici les photos du montage:

J’ai gratté le vernis au dos de la platine pour y souder la masse du connecteur.

2 fils soudés sur le connecteur et les pins 9 et 10.

Voila un petit montage facile à réaliser et plutôt sympa pour s’entrainer à la manipulation.
Je précise qu’il est préférable de savoir décoder avant de manipuler lors de l’apprentissage du morse.
Je me suis concentré sur la partie TX de l’application mais la partie RX est également possible sur le site.

Un autre test pour évaluer la vitesse avec la même configuration:
https://bensbestbentwire.com/

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Aujourd’hui, je vous décris le module capteur en charge du relevé de température et de la tension batterie.
Description:

Ce projet met en œuvre un petit module USB capable de mesurer la température ainsi que la tension d’une batterie, puis de renvoyer ces valeurs sur une liaison série. Compact, économe en énergie et simple à interroger, il constitue un outil idéal pour la surveillance d’alimentations, de systèmes embarqués ou de montages radioamateurs.

Le but est de disposer d’un dispositif USB qui :

• lit la température via une sonde numérique DS18B20,
• mesure la tension d’une batterie grâce à un pont diviseur,
• reste en sommeil profond pour consommer un minimum,
• se réveille automatiquement dès qu’une activité série est détectée,répond à deux commandes simples :
  • T → renvoie la température
  • V → renvoie la tension batterie

Lecture de la température

La sonde DS18B20 est pilotée via le bus OneWire.

• envoie une requête de mesure,
• lit la température en degrés Celsius,
• renvoie la valeur sous la forme :

  T=23.75 C


Ce capteur numérique garantit une bonne précision sans nécessiter d’étalonnage complexe.

Mesure de la tension batterie

La tension à mesurer passe par un pont diviseur composé de deux résistances (R1 = 22 kΩ, R2 = 6,8 kΩ). Le microcontrôleur lit la tension sur l’entrée analogique A0, puis calcule la tension réelle selon la formule :

La valeur retournée ressemble à :

V=12.41 V

Une variable correction permet d’ajuster finement la mesure si nécessaire.

Le Matériel:
Carte microcontrôleur 32U4
Une résistance de 6,8K (ou 4,7K + 2,2k)
Une résistance de 22K
Un capteur de température 18B20
Led jaune
Connecteur entrée alimentation
Fichiers 3D

Le programme Arduino est disponible directement sur le simulateur.

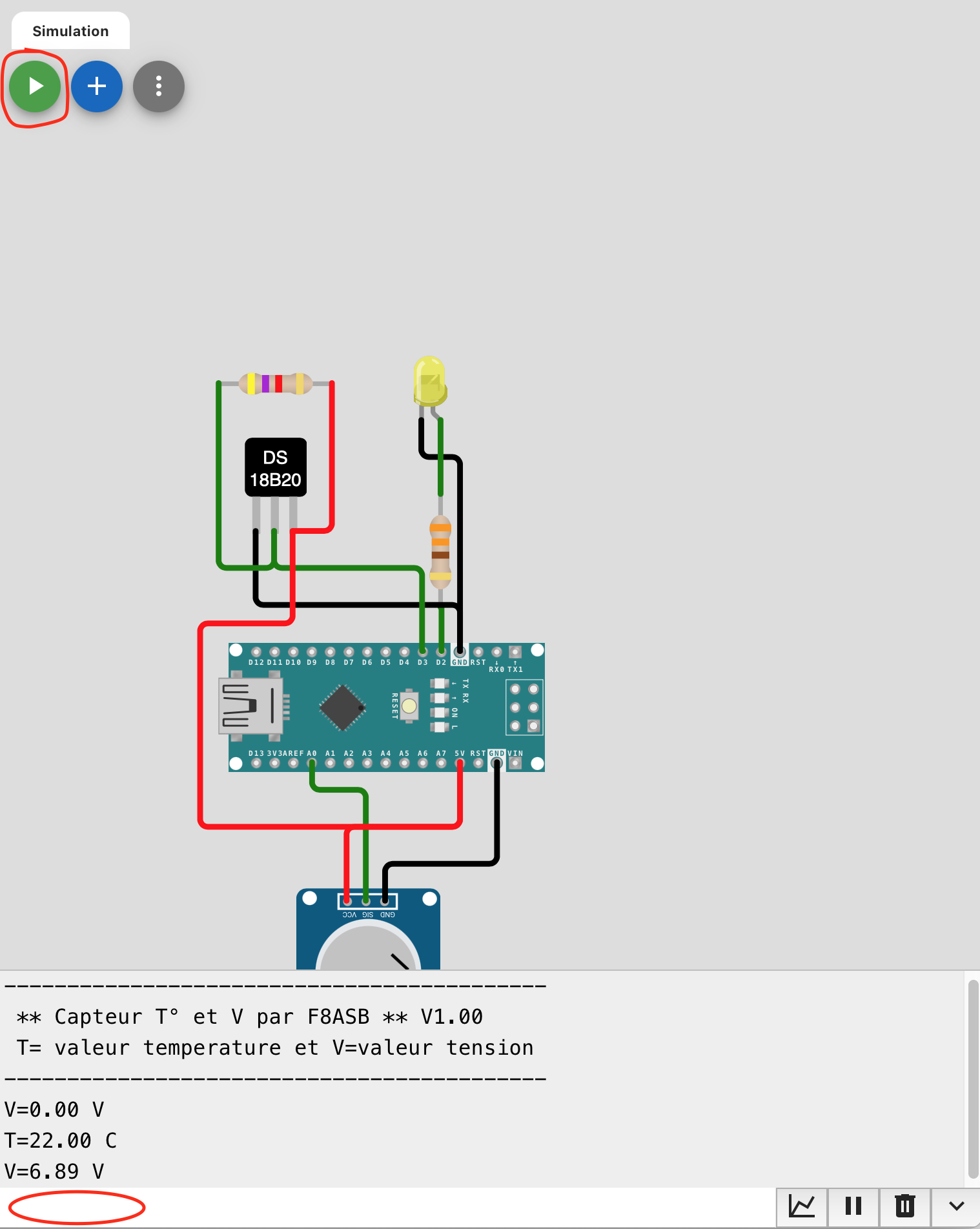

Lien vers le simulateur:

https://wokwi.com/projects/452516748378971137

Cliquer sur le bouton lecture vert pour exécuter la simulation.
Sur le champ du bas vous pouvez envoyer la commande T ou V.
En cliquant tu le potentiomètre ou sur le capteur de temperature vous pouvez faire varier les valeurs.

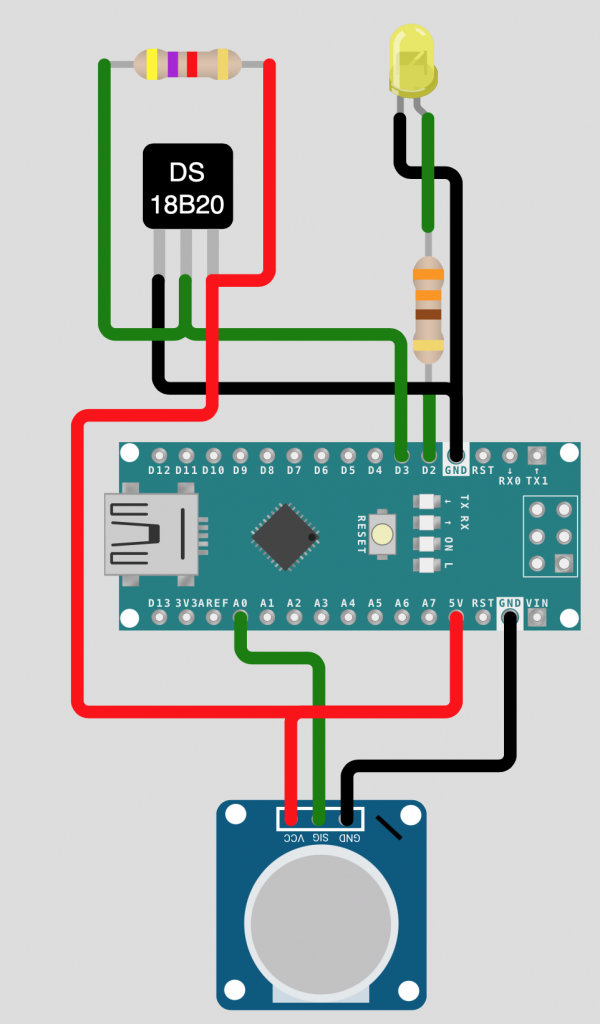

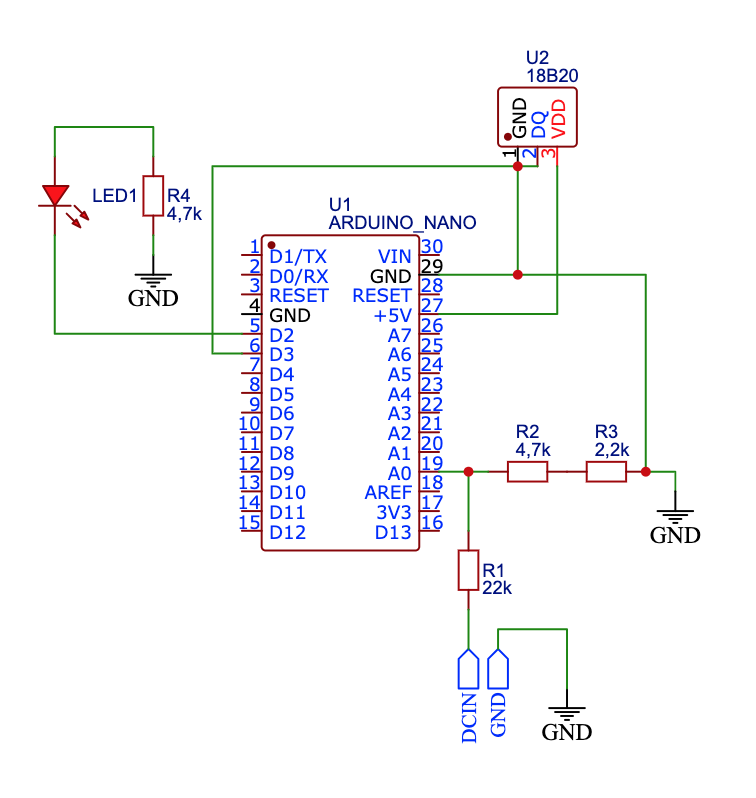

Schéma électronique:
J’ai utilisé 2 résistances en série de 4,7k + 2,2K car je n’avais pas de 6,8K sous la main.

Indication visuelle

Une LED connectée sur la broche 2 s’allume brièvement lors du traitement d’une commande, ce qui permet de visualiser l’activité du module.

Exemple d’utilisation

Depuis un terminal série :

• envoyer T → obtenir la température
• envoyer V → obtenir la tension batterie

Aucune configuration complexe, aucune trame exotique : une seule lettre suffit.

Le fichier Python pour aller lire les informations et les stocker dans le Raspberry:
Disponible sur Github
Celui-ci intégré une temporisation de lecture et la sauvegarde des données.

L’intégration dans Svxlink:

Ajouter le dossier mesureV dans le dossier /home/
et copier le scripts mesureVT.py

Afin de faire la mesure de tension quand le relais est en veille, nous devons lancer le script de mesure lorsque que le relais passe en rx, une temporisation de 10s (configurable) est prévue.
Pour cela nous éditons le fichier RepeaterLogic.tcl qui se situe dans le dossier /usr/share/svxlink/event.d/local/

Editer RepeaterLogic.tcl
Ajouter à la fin de la partie repeater_down ajouter le lancement du script:
set runcmd [exec python3 /home/relais/meteo-relais.py];

proc repeater_down {reason} {
global mycall;
variable repeater_is_up;
#script lecture tension
set runcmd [exec python3 /home/mesureV/mesureVT.py];

Dans le même dossier, éditer Logic.tcl

# créer une fonction:

proc read_measure {fichier prefix msgFolder msgName} {

# Vérifier l'existence du fichier
if {![file exists $fichier]} {
puts "Erreur : fichier $fichier introuvable"
set valeur "0.00"
} else {
# Lire la première ligne du fichier
set fd [open $fichier r]
set ligne [gets $fd]
close $fd

# Exemple attendu : "V=00.00 V" ou "T=00.00 C"
# Construction dynamique de la regexp : prefix=V= ou T=
set pattern "${prefix}([0-9]+\\.[0-9]+)"

if {[regexp $pattern $ligne -> mesure]} {
set valeur $mesure
} else {
set valeur "0.00"
}
}

# Affichage console
puts "Mesure ($prefix) : $valeur"

# Actions vocales SVXCard
playMsg $msgFolder $msgName
playVoltage $valeur

return $valeur
}

Dans la partie, configuration du code DTMF mettre:

read_measure "/tmp/mesureV.txt" "V=" "SVXCard/Mesurement" "PowerSupplyVoltage"

ou

read_measure "/tmp/mesureT.txt" "T=" "SVXCard/Mesurement" "Temperature"

Le script écrit 2 fichiers dans le dossier temporaire /tmp/mesureV.txt et /tmp/mesureT.txt.
A la reception du code DTMF, SvxLink ira lire la valeur dans un des fichiers.

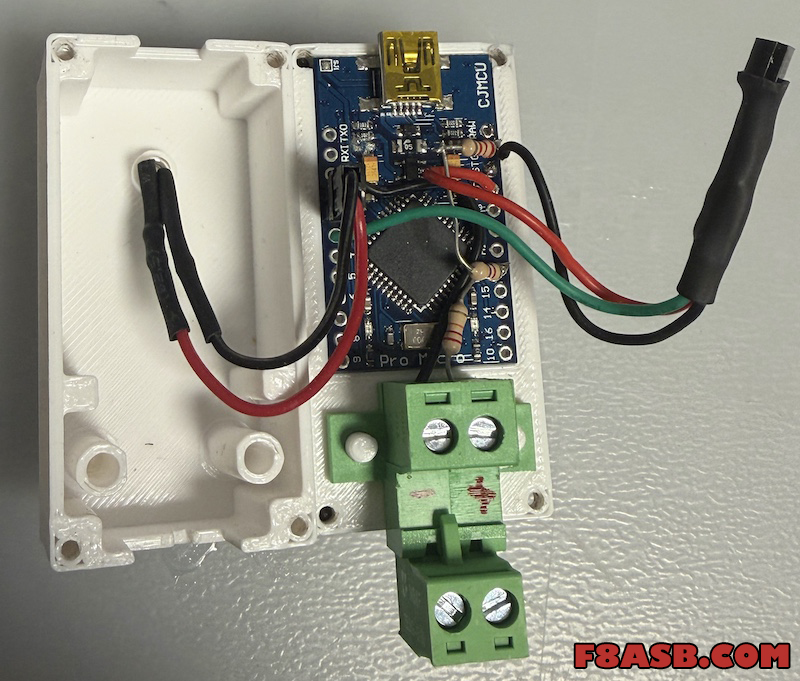

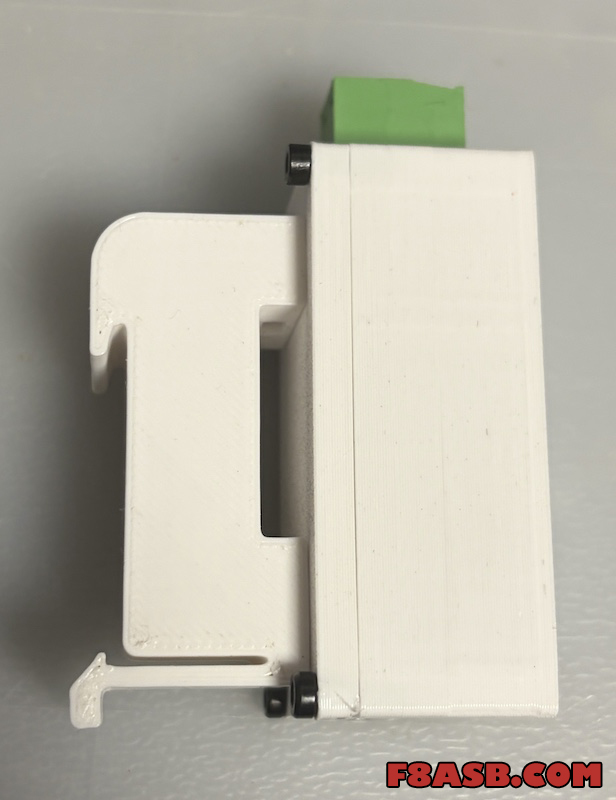

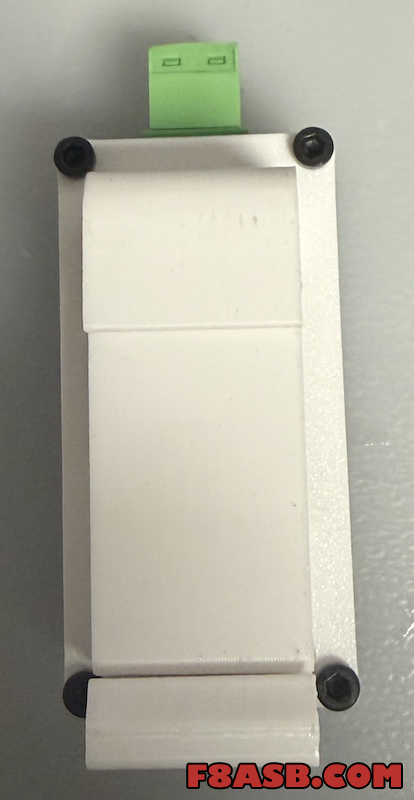

Les photos de la réalisation du capteur:

Conclusion:

Vous disposez désormais de la description nécessaire pour réaliser ce type de capteur. Vous pourrez également interagir avec celui‑ci et associer des actions en fonction des valeurs mesurées.

Afin de préserver les batteries, le relais pourrait s’arrêter à partir d’un certain seuil de tension, annoncer vocalement la tension mesurée lors de l’ouverture du relais, ou encore alerter en cas de tension basse des batteries.

Vous l’aurez compris, votre imagination fera le reste : il ne s’agit ici que d’une approche logicielle à mettre en place.

Je préconise de sauvegarder les fichiers que vous allez modifier en amont, ce qui vous permettra de revenir en arrière dans le cadre d’une erreur.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je vous décris aujourd’hui, le module radio.

Dans de nombreux montages radio modernes — relais, hotspots, passerelles ou interfaces PC‑radio — il est indispensable de disposer d’un module fiable capable d’assurer à la fois la gestion audio, la détection de porteuse (SQUELCH) et la commutation PTT.

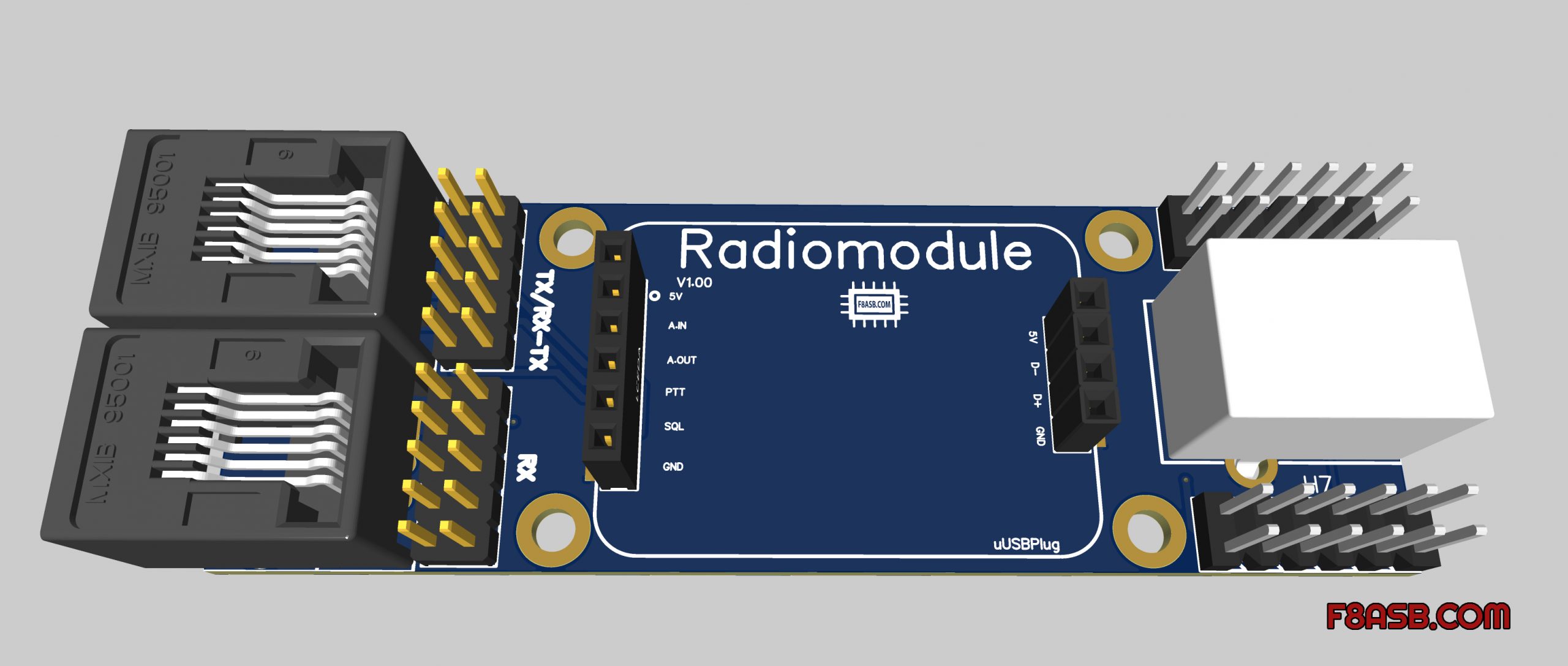

Le module présenté ici, basé sur le µUsbPlug, répond précisément à ces besoins grâce à une conception simple, robuste et parfaitement adaptée aux usages radioamateurs.

L’idée de départ de la carte UsbPlug était justement de mettre à disposition un module qui puisse s’intégrer sur des cartes filles de vos créations.

Matériels nécessaires:

• Carte µUsbPlug
• Carte Fille ( j’en ai une dizaine en stock)
  fiches RJ12, Connecteur dupont femelle 4 pins et 6 pins, connecteur USB A
  Fichiers Gerber:  Gerber_UsbPlug_adapters
• 2 vis M3x10 hexagonales creuses (tête fraisée)
• 2 écrous M3 carré
  Fichiers 3D

Un module compact

Ce module se distingue par trois éléments principaux :

• Le µUsbPlug de F8ASB, cœur de l’interface matérielle
• 2 connecteurs RJ12, utilisés pour relier proprement les radios (audio In et Out, PTT, SQUELCH, masse)
• Un port USB‑A, permettant la connexion directe à un ordinateur, un Raspberry Pi ou tout autre système informatique.

Au centre de l’ensemble, on retrouve le CM119, un chipset audio USB très apprécié dans le monde radioamateur pour sa stabilité et sa capacité à gérer des signaux audio faibles ou modulés.

Le CM119 n’est pas une simple carte son USB. Il possède plusieurs caractéristiques qui en font un composant de choix pour les interfaces radio :

• Entrée et sortie audio de bonne qualité
• Gestion matérielle de GPIO intégrés
• Possibilité d’exploiter ces GPIO pour piloter le PTT ou lire un signal SQUELCH
• Compatibilité parfaite avec Linux, Windows et les distributions orientées radio (SvxLink, Direwolf, allstar, etc.)

Grâce à lui, le module devient immédiatement reconnu comme une carte son USB standard, ce qui simplifie énormément l’intégration logicielle.

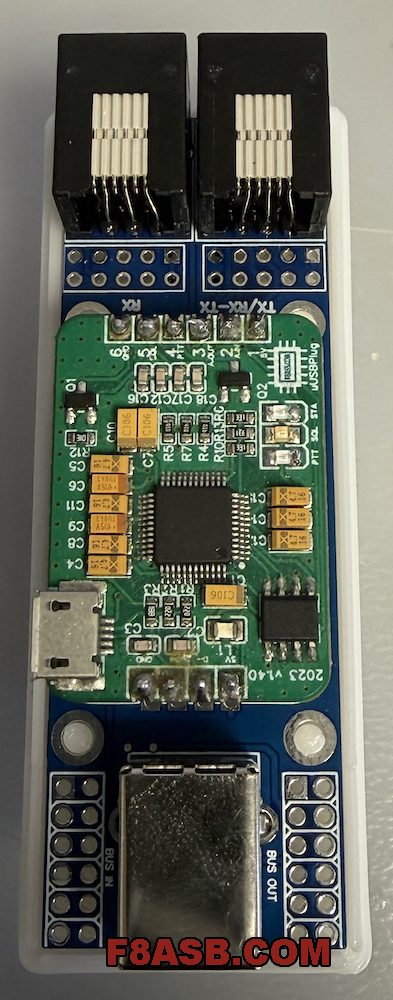

Le module permet de se relier aux radios avec des connecteurs RJ12 ou souder sur les pin dédié au connecteur HE10 sur la partie supérieur.
La partie basse est consacrée pour le raccordement en USB.
Les pins de chaque coté, peuvent être utilisé pour faire des modules qui se raccordent entre eux par le coté.

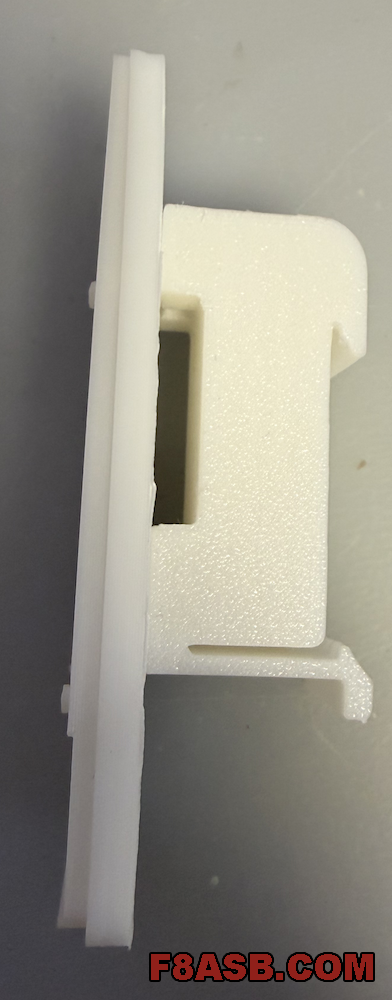

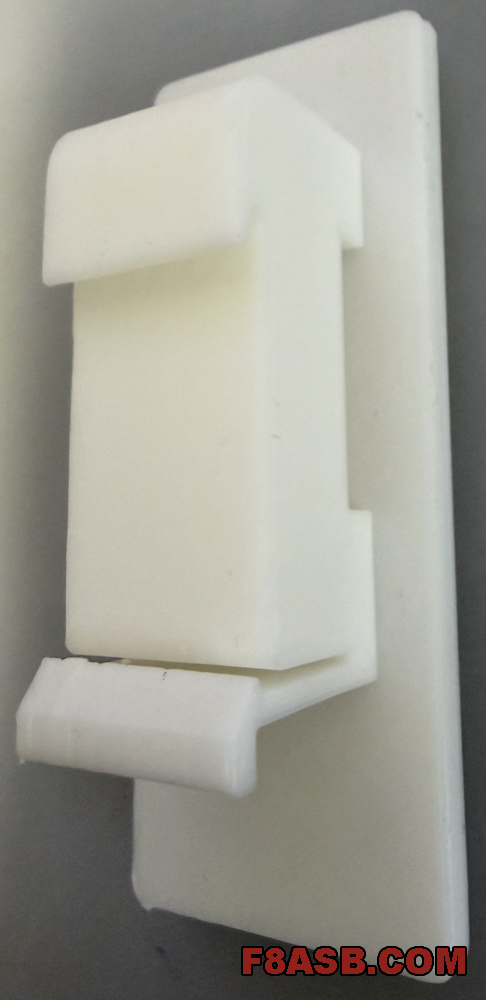

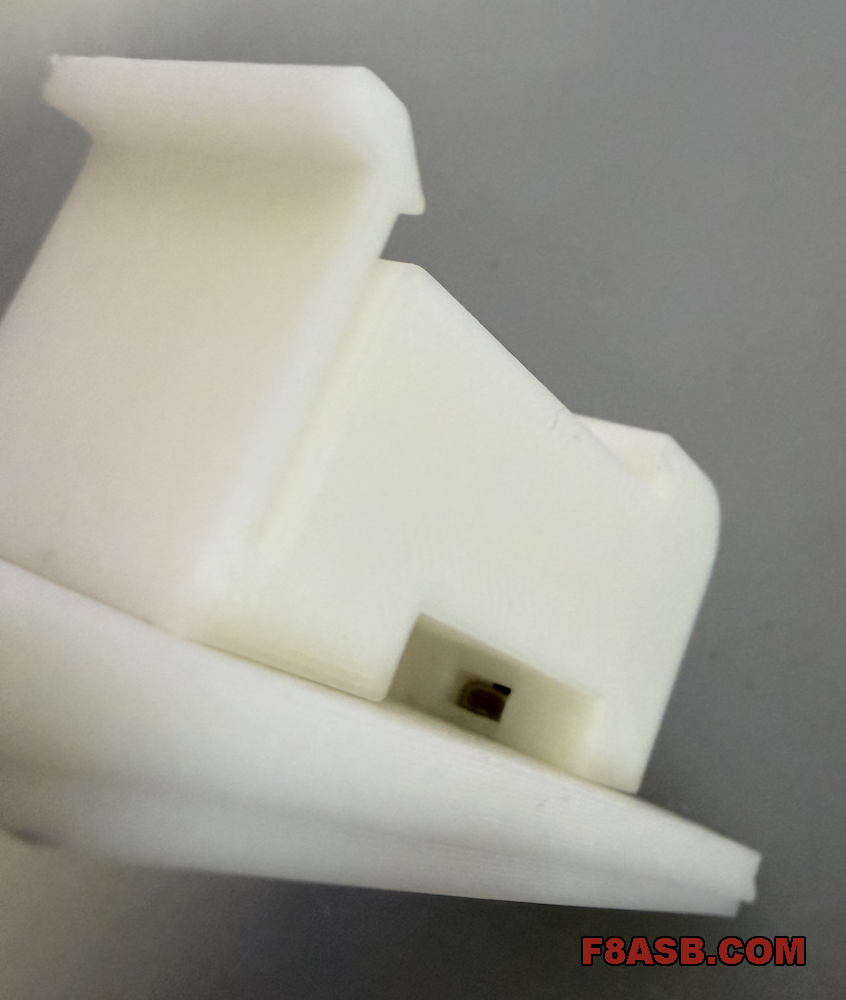

Dans la fente, on y glisse un écrou carré M3

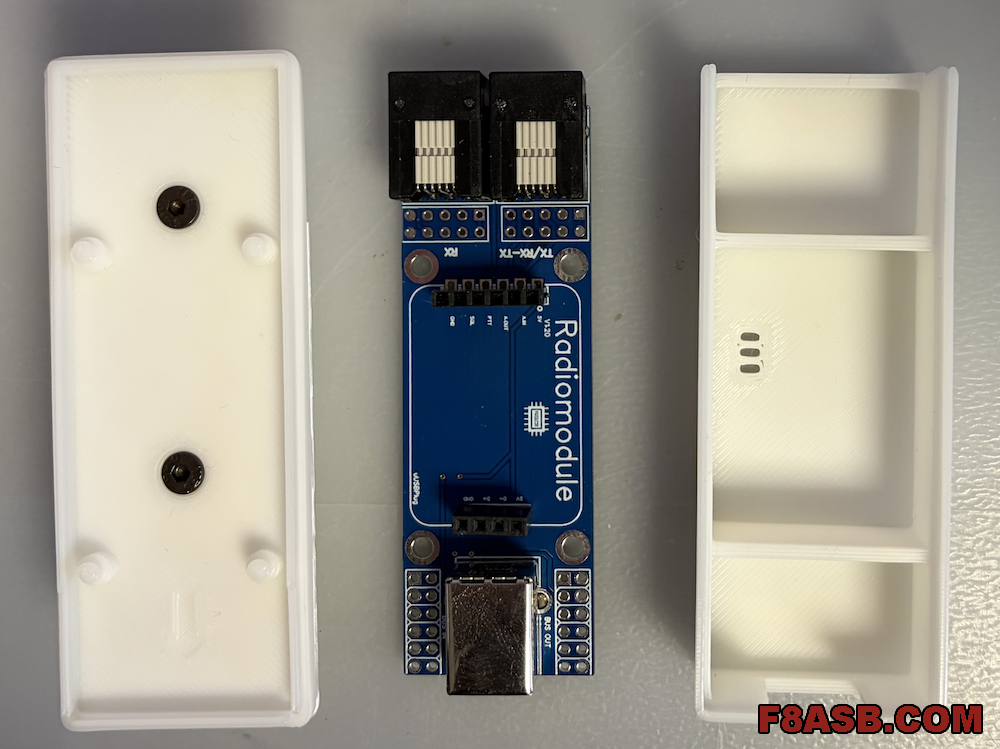

Voici l’ensemble du module, les boitiers s’emboitent l’un dans l’autre.
Aucune vis n’est nécessaire, les renforts intérieurs sur le cache permettent la rigidité des bords pour que l’emboitement tienne correctement.
Le positionnement de la carte se fait par les index directement intégrés sur le boitier.
Les petites fentes arrivent en face des leds de la carte µUsbPlug.
Sous les connecteurs RJ12, il y a des pin disponible pour mettre le raccordement de votre choix.

Les étiquettes utilisées sont des chez AVERY ref. L6008, impression laser.
Sur demande je peux fournir les pictogrammes utilisés.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je vous décris aujourd’hui, le module micro-ordinateur.
Au cœur de l’architecture modulaire du relais, le module micro‑informatique regroupe l’ensemble des fonctions logicielles essentielles au traitement du signal et à la gestion des services.
Il repose sur un Raspberry Pi équipé de SVXLink, véritable moteur du relais, chargé d’assurer la commutation audio, la gestion des tonalités, la logique de contrôle et l’interconnexion avec les réseaux disponibles.

Installé dans un boîtier dédié, ce module est pensé pour être autonome, facilement remplaçable et totalement indépendant des autres éléments du système.

Cette approche permet de séparer clairement la partie “intelligence” du relais de ses modules RF ou audio, facilitant la maintenance, les mises à jour logicielles et l’évolution future du système sans impact sur les autres briques matérielles.

Toujours dans une approche modulaire, l’idée est de choisir n’importe quelle solution informatique et de l’intégrer dans un boitier qui a une fixation sur rail DIN intégrée.
Idéalement, il faut qu’il soit équipé de ports USB pour les périphériques extérieurs, et Ethernet, pour les connexions externes.

Il a plusieurs boitiers DIN disponibles, dont une version pour Pi Zero avec alimentation intégrée disponible, le RaspiBoxZero que j’ai utilisé sur le relais comme premier montage.

L’impression ne donne aucune limite quant à l’adaptation de n’importe quelle carte micro-ordinateur dans un boitier DIN.

Matériels nécessaires:

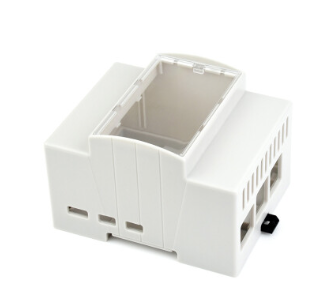

Un boitier rail Din pour PI4 (existe en Pi5)
Un Pi4 + carte SD
Un ecran Waveshare 1,28″ rond TACTILE
4 vis M2 x 8
4 vis M2,6 x 10
Fichiers 3D

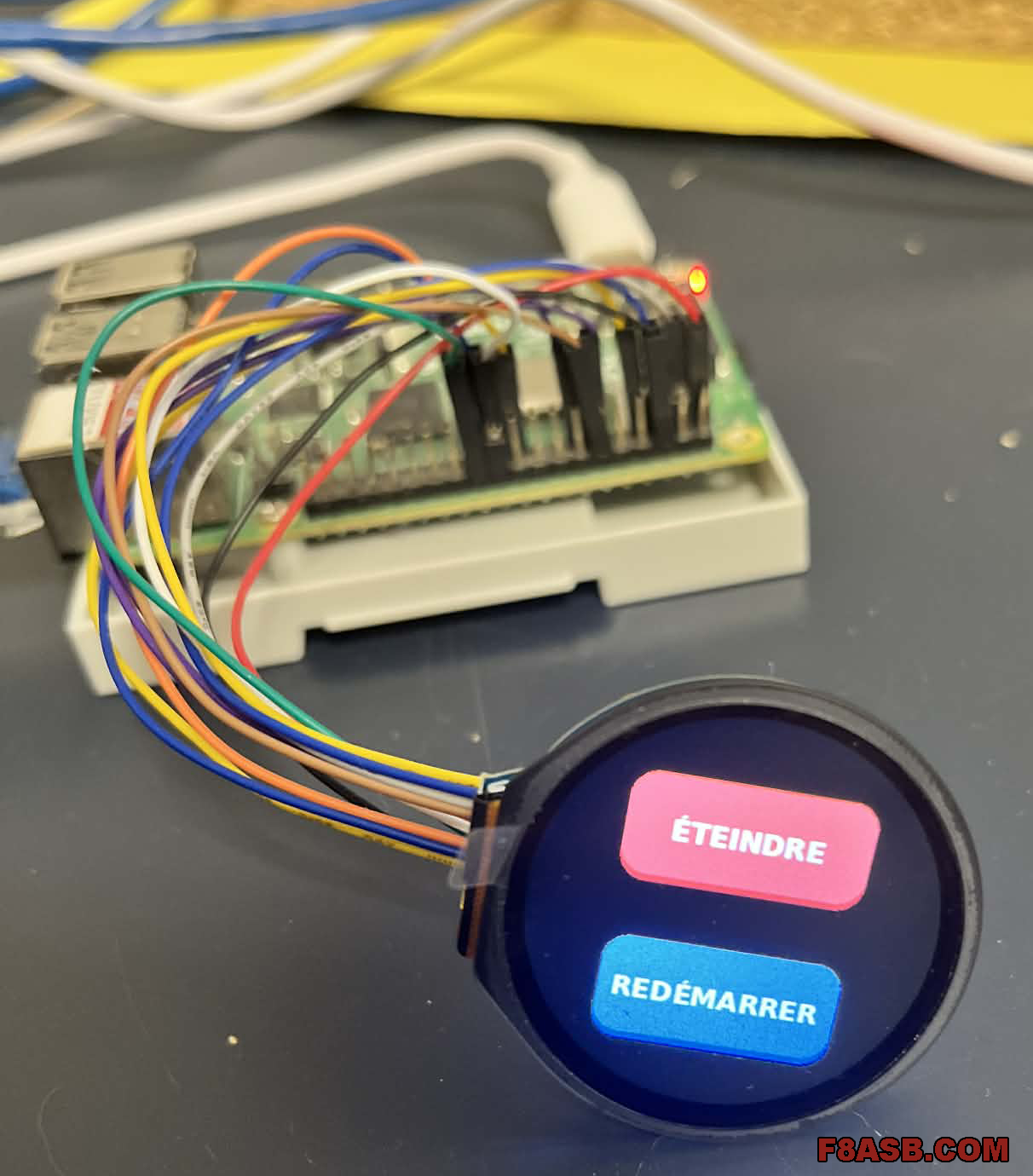

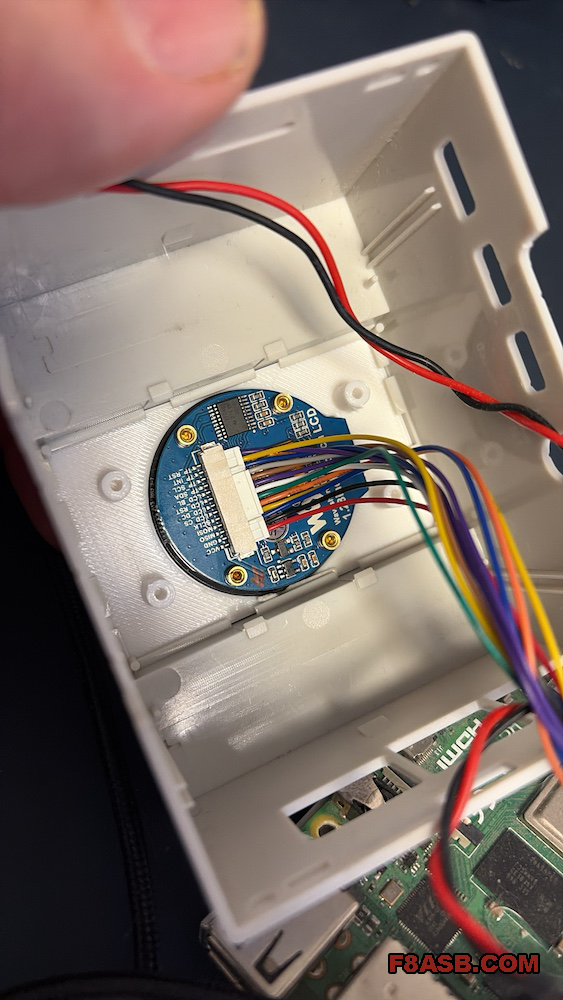

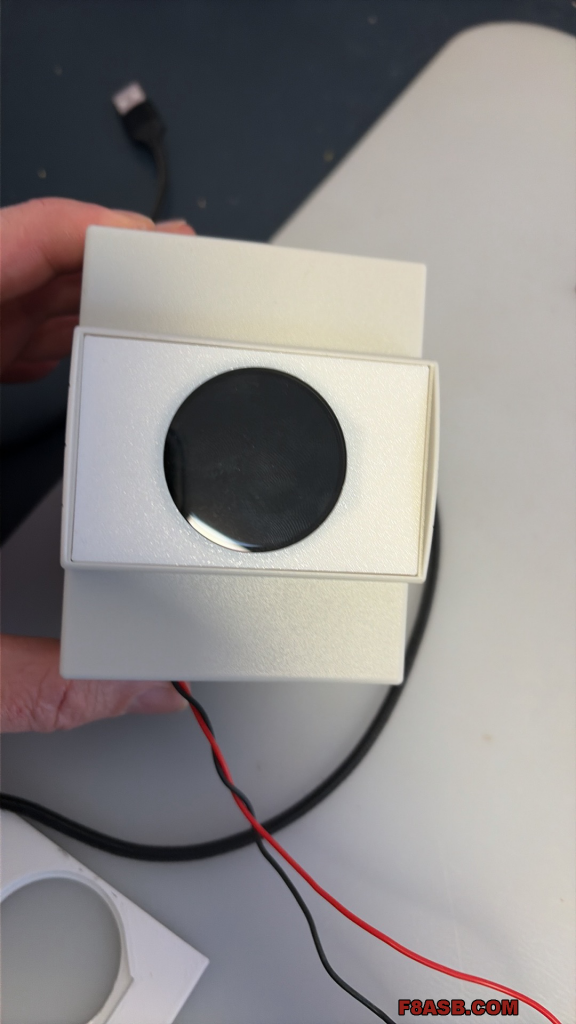

L’idée est de prendre en sandwich l’écran Oled entre la façade extérieure et une platine à l’intérieur du boitier.
De la colle chaude a été ajoutée sur le connecteur du Raspberry Pi afin de bien maintenir la connexion écran – Raspberry

L’alimentation se fait directement par le raccordement de 2 fils sur le port GPIO

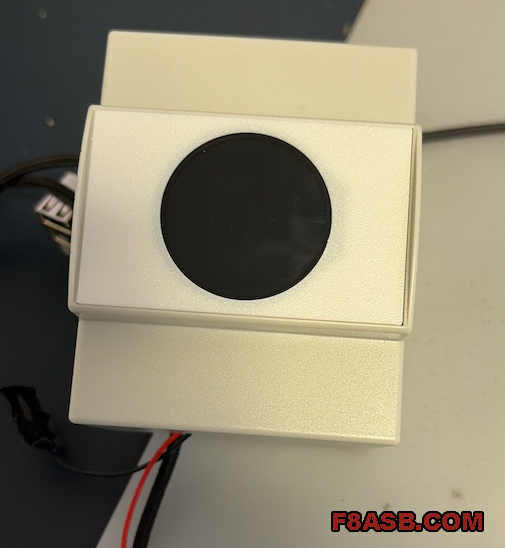

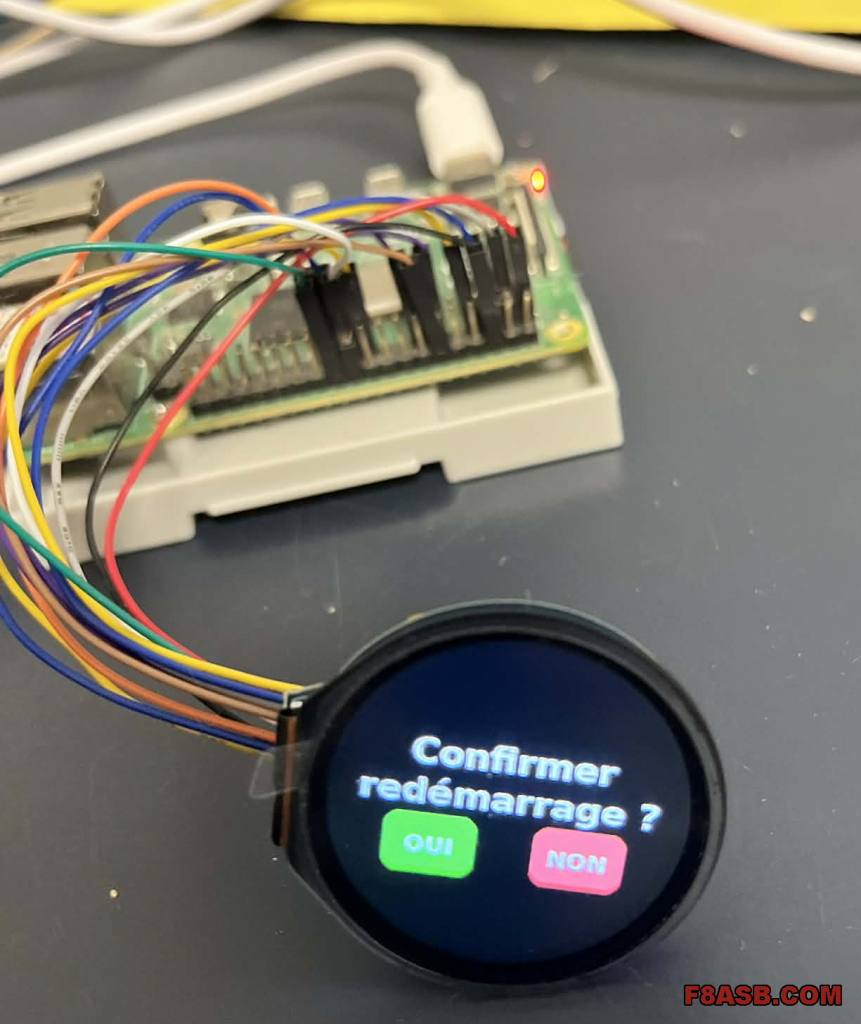

Le résultat final est plutôt, sympathique, l’intégration de l’écran Oled se fait à la perfection.

La programmation fera l’objet d’un autre article, car l’ensemble des fonctions n’est pas encore implantées.
Actuellement il est possible de redémarrer ou d’arrêter le système.
L’écran tactile, permettra de voir le statut de SVXLink, les mesures du capteur T°/V et l’accès aux commandes pour le redémarrage et l’arrêt.
Cela permet aux co-sysop, qui n’ont pas de connaissances Linux, de pouvoir intervenir facilement sur l’installation.

Fiche technique et câblage de l’écran LCD 1,28″.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

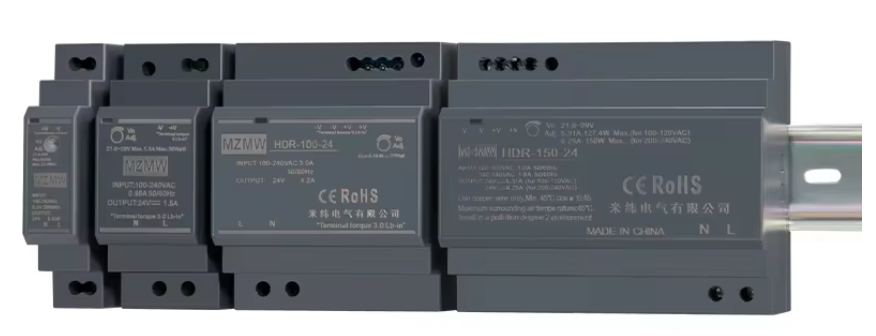

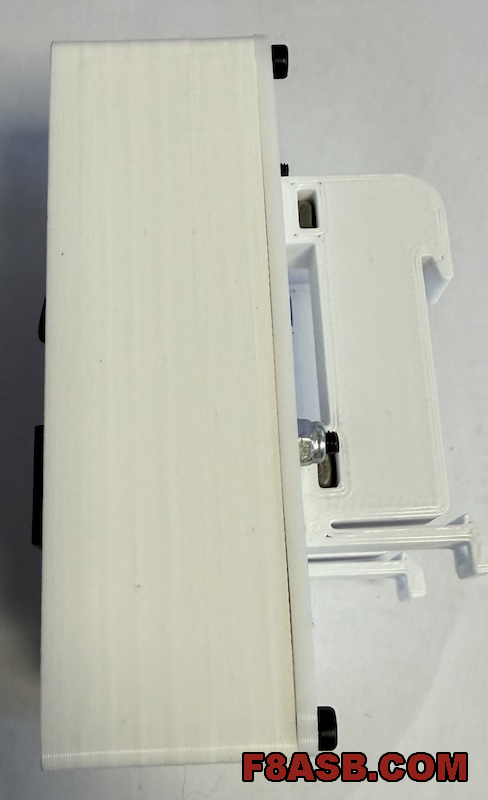

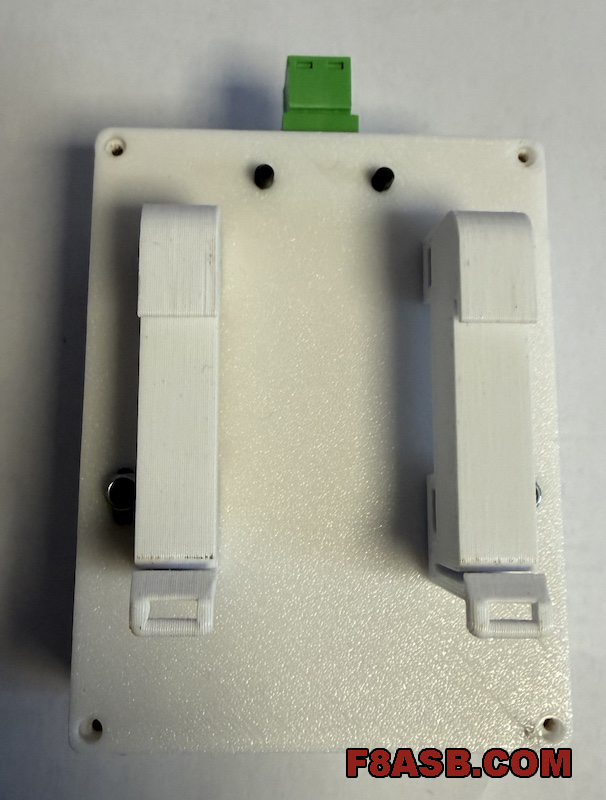

Le module d’alimentation peut très bien utiliser des boitiers d’alimentations commerciaux qui fournissent la tension souhaitée avec une entrée en 230V.
Dans le cadre du relais radioamateur, on intègre régulièrement des batteries.

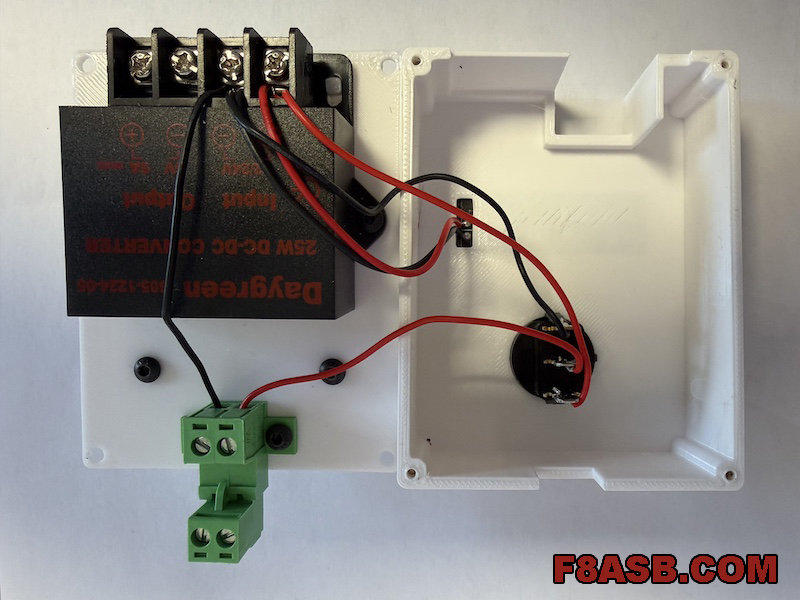

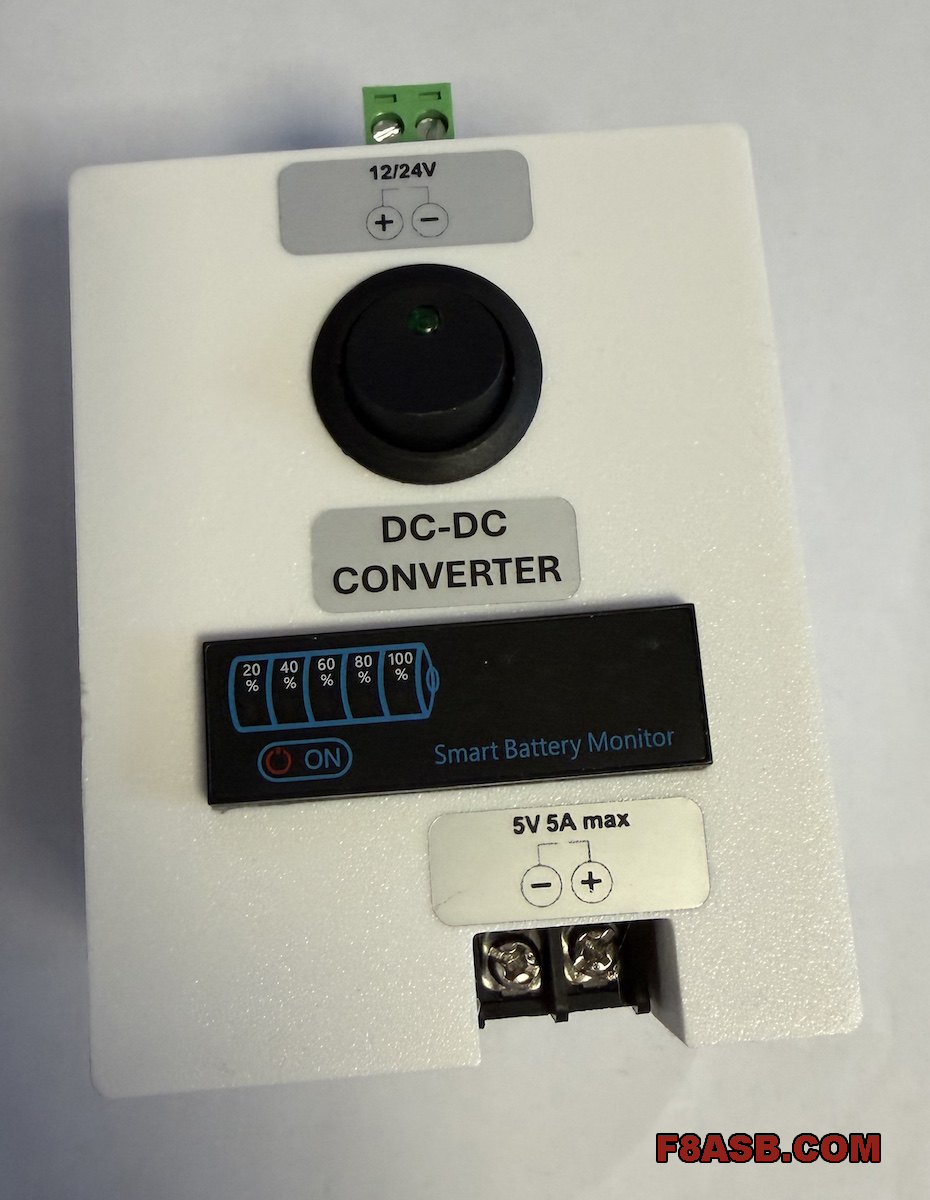

C’est dans cette situation, que mon choix s’est porté vers un convertisseur de tension DC / DC.
Avec une entrée possible en 12/24V et une sortie 5V 5A.

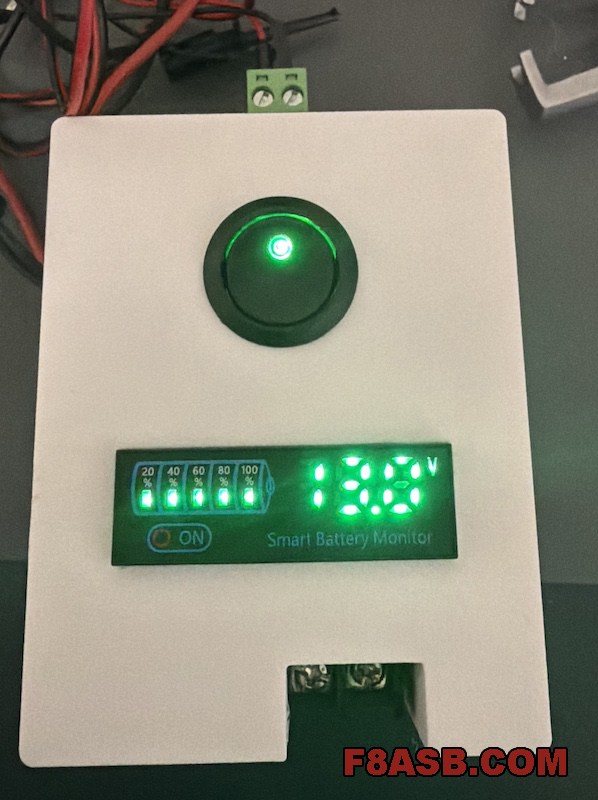

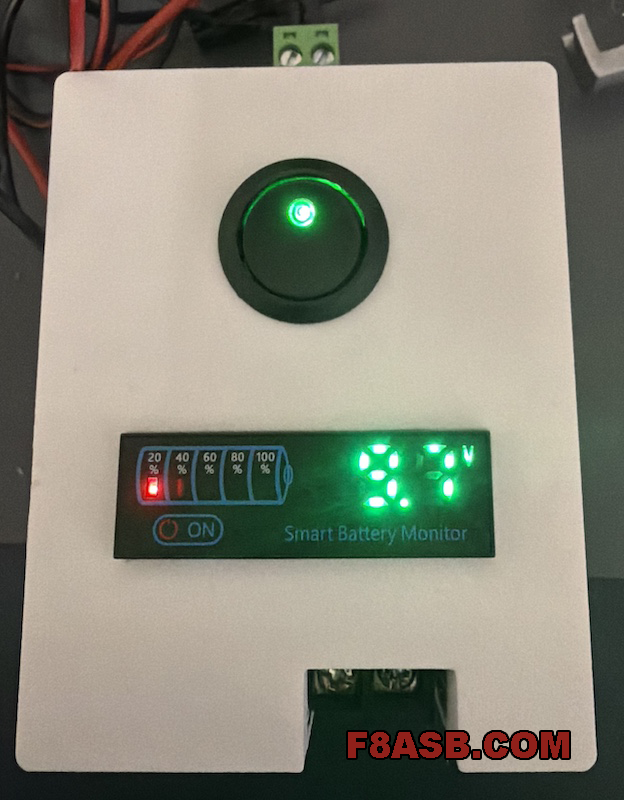

Son rôle sera de fournir une tension de 5V et d’afficher la tension des batteries sur demande.

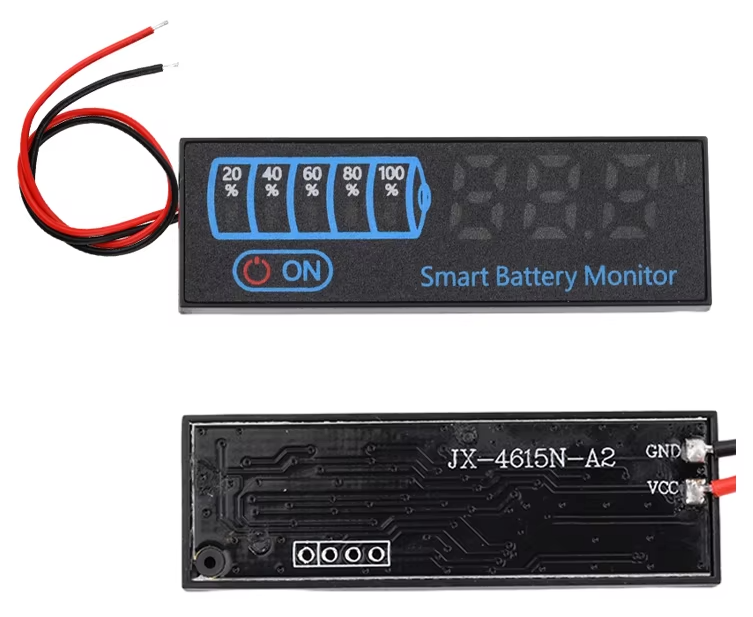

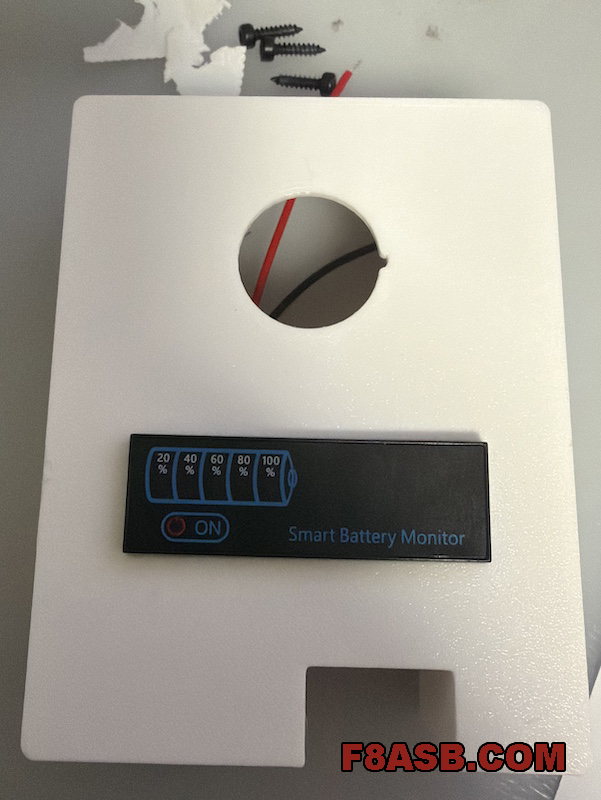

Le module voltmètre:

Tension de lecture de 7 à 55V, un appui long sur le bouton permet de passer en mode paramètres et permet de personnalisé le module.

Ci-dessous le détail de la programmation.

Batterie au plomb:
Accéder au menu de réglages

Depuis l’écran principal, maintenir le bouton 2 secondes pour entrer dans le menu.
Maintenir à nouveau 2 secondes pour accéder au mode batterie acide (P12).
Sélection de la tension nominale
L’écran affiche une valeur clignotante correspondant à la tension.
Maintenir le bouton 2 secondes pour sélectionner la tension : 12 V / 24 V / 36 V / 48 V.
Lorsque la bonne tension est affichée, maintenir 2 secondes pour confirmer et enregistrer.
L’affichage devient fixe : la configuration est terminée.
Quitter le menu

Paramétrage des tensions basse et haute

Accéder au menu de réglages
Depuis l’écran principal, maintenir le bouton appuyé 2 secondes pour entrer dans le menu.
Maintenir à nouveau 2 secondes pour accéder à la page de réglages personnalisés.
Réglage de la tension basse (Low Voltage)

Une fois sur la page dédiée, maintenir le bouton 2 secondes pour modifier la valeur.
Maintenir encore 2 secondes pour déplacer le curseur (changer le chiffre actif).
Lorsque la valeur souhaitée est affichée, maintenir 2 secondes pour confirmer et enregistrer.

L’affichage devient fixe : la valeur basse est sauvegardée.
Réglage de la tension haute (High Voltage)
Après validation de la tension basse, maintenir le bouton 2 secondes pour passer au réglage de la tension haute.

Le premier chiffre à gauche se met à clignoter.
Maintenir 2 secondes pour modifier la valeur, puis maintenir 2 secondes pour changer de chiffre.
Une fois la valeur correcte définie, maintenir 2 secondes pour confirmer et enregistrer.
L’affichage devient fixe : la configuration est terminée.

Quitter le menu
Maintenir le bouton 2 secondes pour revenir à l’écran principal.
Ou appuyer brièvement pour accéder à la page de réglage suivante.

Maintenir le bouton 2 secondes pour revenir à l’écran principal.
Ou appuyer brièvement pour passer à la page suivante.

Le module voltmètre est configurable afin d’indiquer les seuils de tension selon le niveau d’alimentation. Il s’éteint automatiquement au bout de quelques secondes.
C’est parfait pour contrôler rapidement le niveau de batterie de l’installation.
On le relie tout simplement sur l’alimentation d’entrée du module.

Les photos du montage:

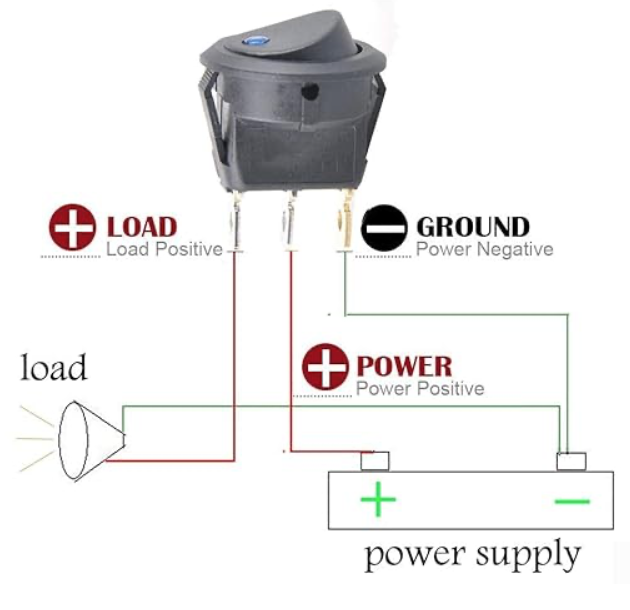

Le câblage est simple, on intègre juste l’interrupteur  en l’entrée et l’alimentation du convertisseur.
power supply = alimentation venant des batteries
load = sortie vers le convertisseur

Le niveau de batterie evolue selon la tension mesurée et les paramètres haut et bas définis

Matériel:

Interrupteur led
Voltmetre
Connecteur entrée alimentation
Convertisseur 12/24V vers 5V 5A
4X Vis M2.6×10
6 vis M3x10 hexagonales creuse
2 vis M3x10 hexagonales creuses (tête fraisée)
4 écrous carré M3
2 écrous M3

Impression de 4 pièces, disponible sur Thingiverse:
2 x supports rail DIN
1 x base du boitier
1x capot supérieur

Voilà, vous avez tous les éléments pour reproduire la même chose chez vous.
Les étiquettes utilisées sont des chez AVERY ref. L6008, impression laser.

Sur demande je peux fournir les pictogrammes utilisés.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Pour faire suite à l’article, ” vers une structure de relais modulaire ” et de la présentation à la conférence au salon ISERAMAT, je partage avec vous la première photo de famille des modules pouvant composer un relais.
Libre à chacun d’installer ou non un de ces modules.

Pour rappel, chaque module se fixe sur des rails DIN standards ; ils seront donc tous équipés du système de fixation correspondant.
Bien sûr, si l’un des modules vous intéresse mais que vous n’utilisez pas ce système de fixation, vous serez libre de l’adapter à votre installation.

Cette approche permet de faire évoluer ou de dépanner uniquement ce qui est nécessaire.

Une série d’article décrira chaque module un par un:

• Le module alimentation/convertisseur
• Le module micro-ordinateur
• Le module interface radio
• Le module capteur
• Le module automate
• Le module IHM
• Le module Modem 3G/4G

Comme d’habitude, la description complète sera partagée.

Les modules faisant largement appel à l’impression 3D, les fichiers seront eux aussi mis à disposition ainsi que tous les composants nécessaires à la fabrication.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Encore un nouveau réseau, vont penser certains ! Pourquoi ? Comment ?
Le groupe CORASUN, la bande de copains du COllectif des RAdioamateurs du SUNdgau, inquiet de l’avenir des relais existants dans le Haut-Rhin, a décidé de mettre en place ses propres liaisons simplex et surtout ouvertes au monde.

POURQUOI ?
Les relais locaux, bien que très bien situés et couvrant presque toute l’Alsace, ne sont malheureusement pas ouverts au monde extérieur. Ils présentent donc un intérêt limité. Mis à part la balise toutes les 15 minutes, il est très rare d’y entendre un QSO.

Notre réseau, quant à lui, est ouvert aux principaux réseaux francophones. Il permet ainsi de communiquer entre Haut-Rhinois tout en s’ouvrant à des réseaux tels que le RRF, le RI49, etc.

COMMENT ?
CORASUN déploie donc un réseau alternatif (non concurrentiel), composé d’une dizaine de links simplex basés sur SVXLINK.
Les habitués de la région comme les radioamateurs de passage pourront accéder au RRF, RI49, FON, BAV, LOC, TEC ainsi qu’au salon spécial du 68, où se retrouvent les OMs de CORASUN. Nous avons préféré multiplier le nombre de lien plutôt que d’utiliser de la puissance.
La plupart des liens fonctionnent avec 5W et une antenne type X50.

Ce nouveau réseau connecté présente aussi l’avantage d’offrir des points d’accès dans des vallées jusqu’ici inaccessibles aux relais existants (Vallée de Thann, bientôt la Vallée de Masevaux).

Il possède également son propre tableau de bord visible à l’adresse suivante:
https://corasun.f4jzf.fr/

Dès 2026, les QSO d’info local seront diffusés sur YouTube en directe… , avec un invité radioamateur pour discuter d’un point technique particulier et bien maîtrisé.

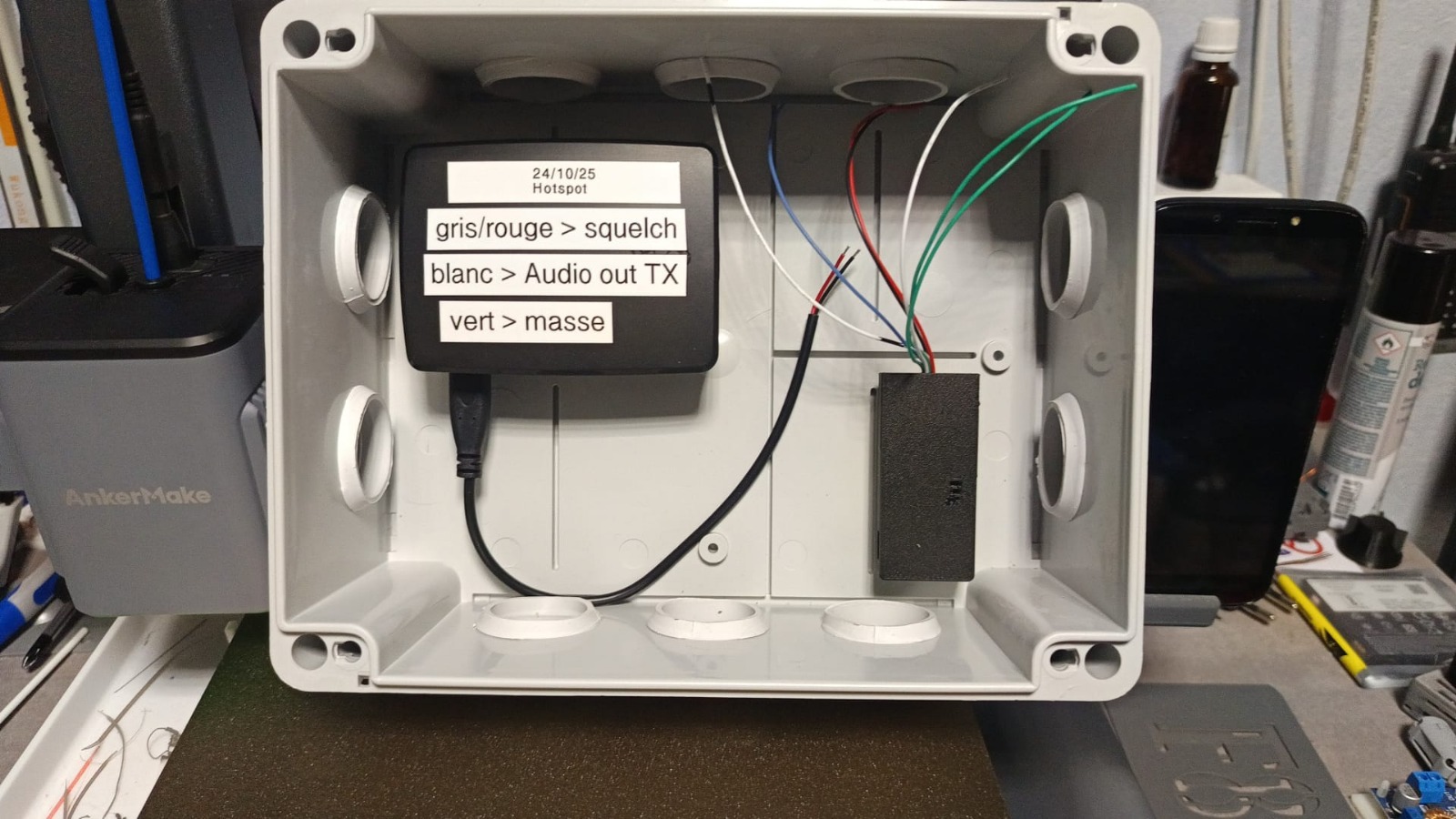

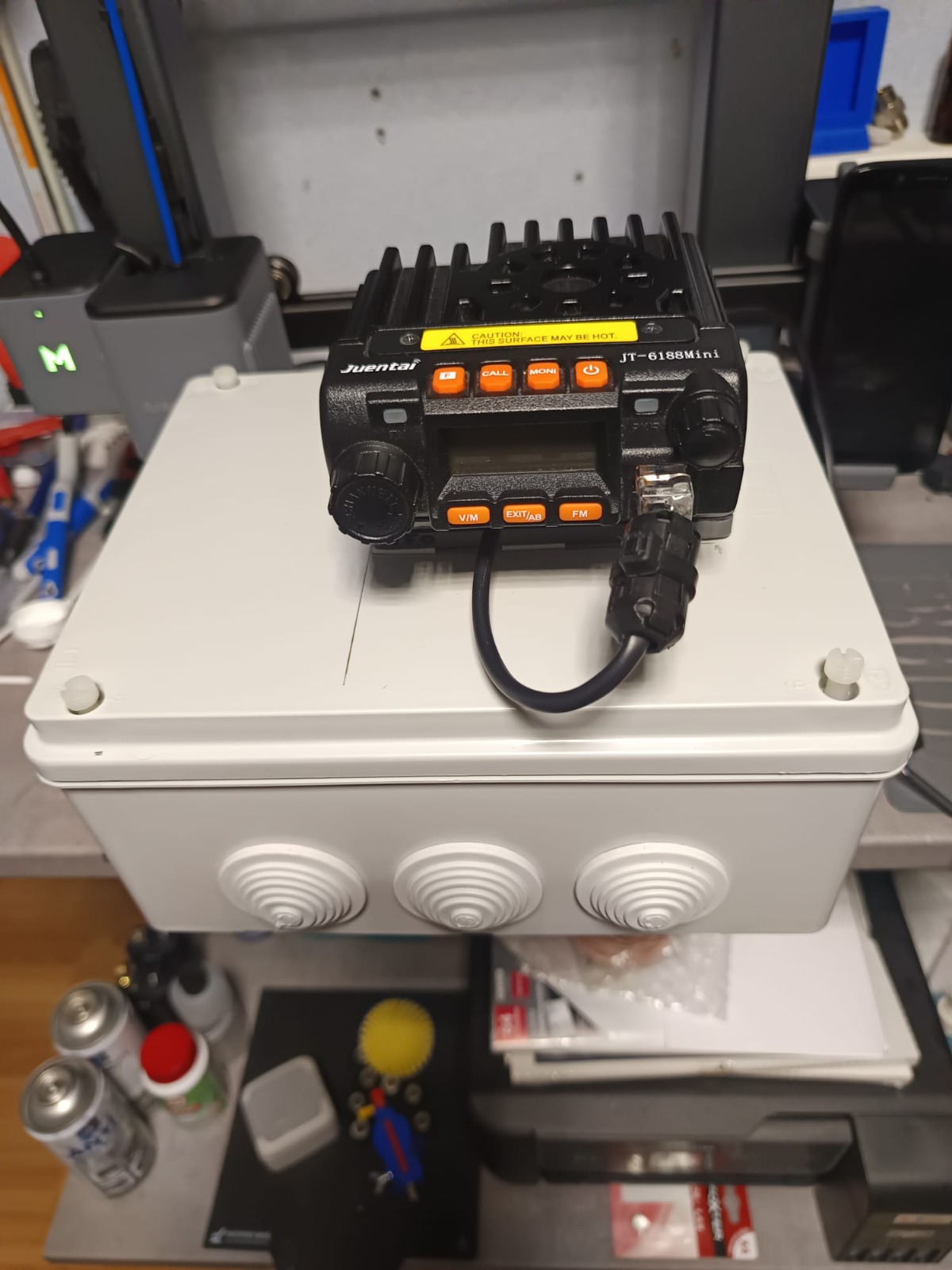

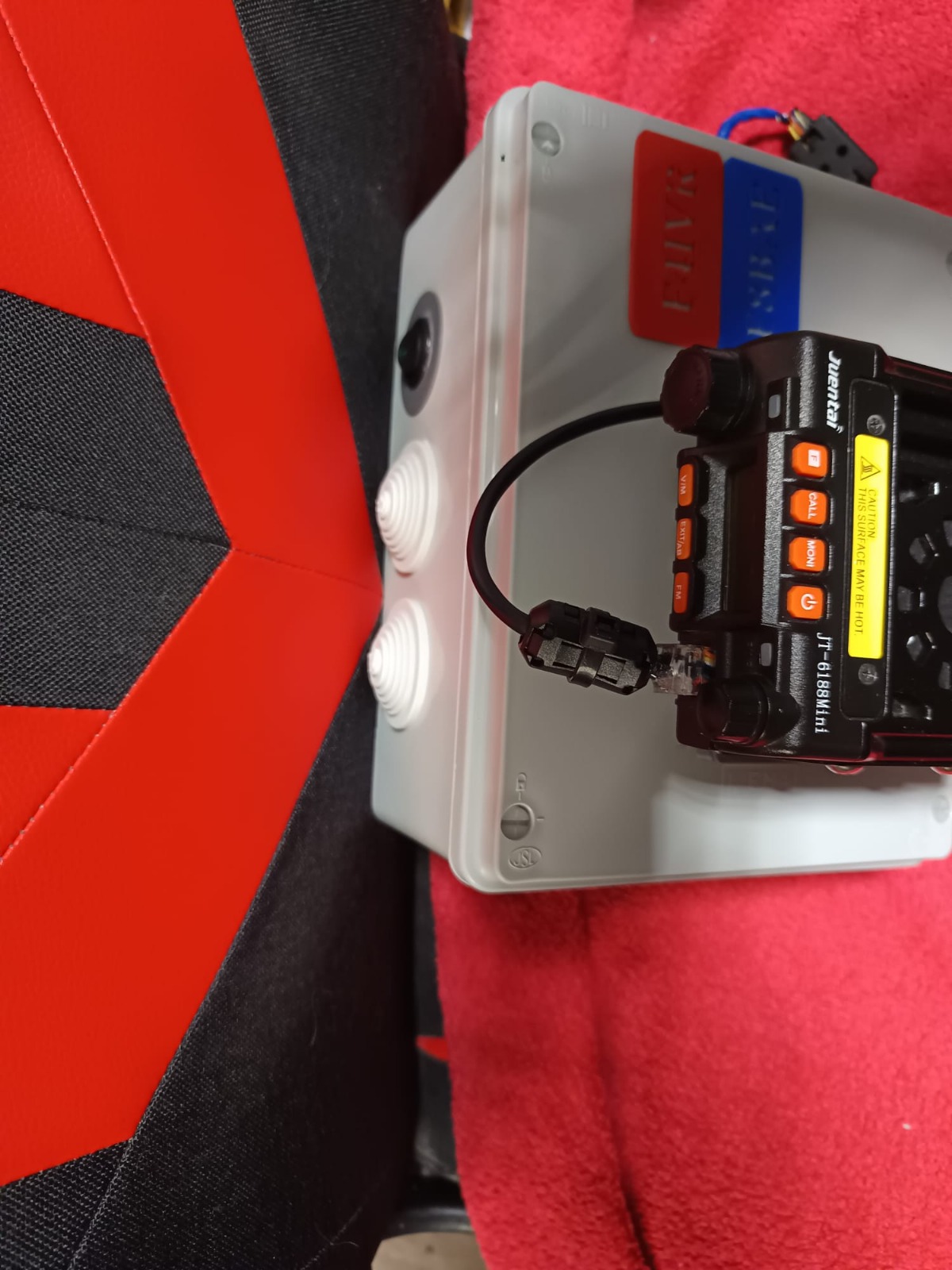

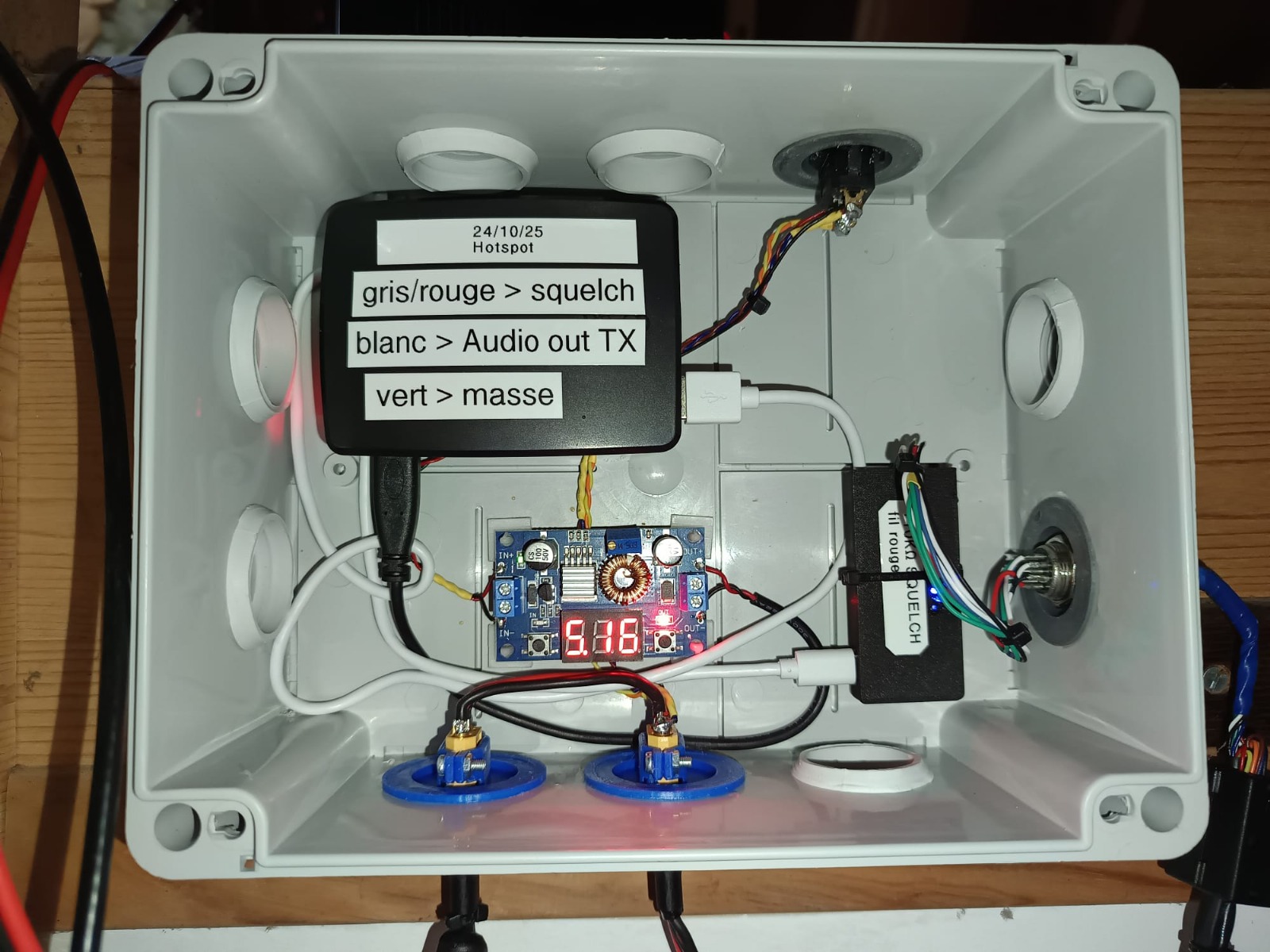

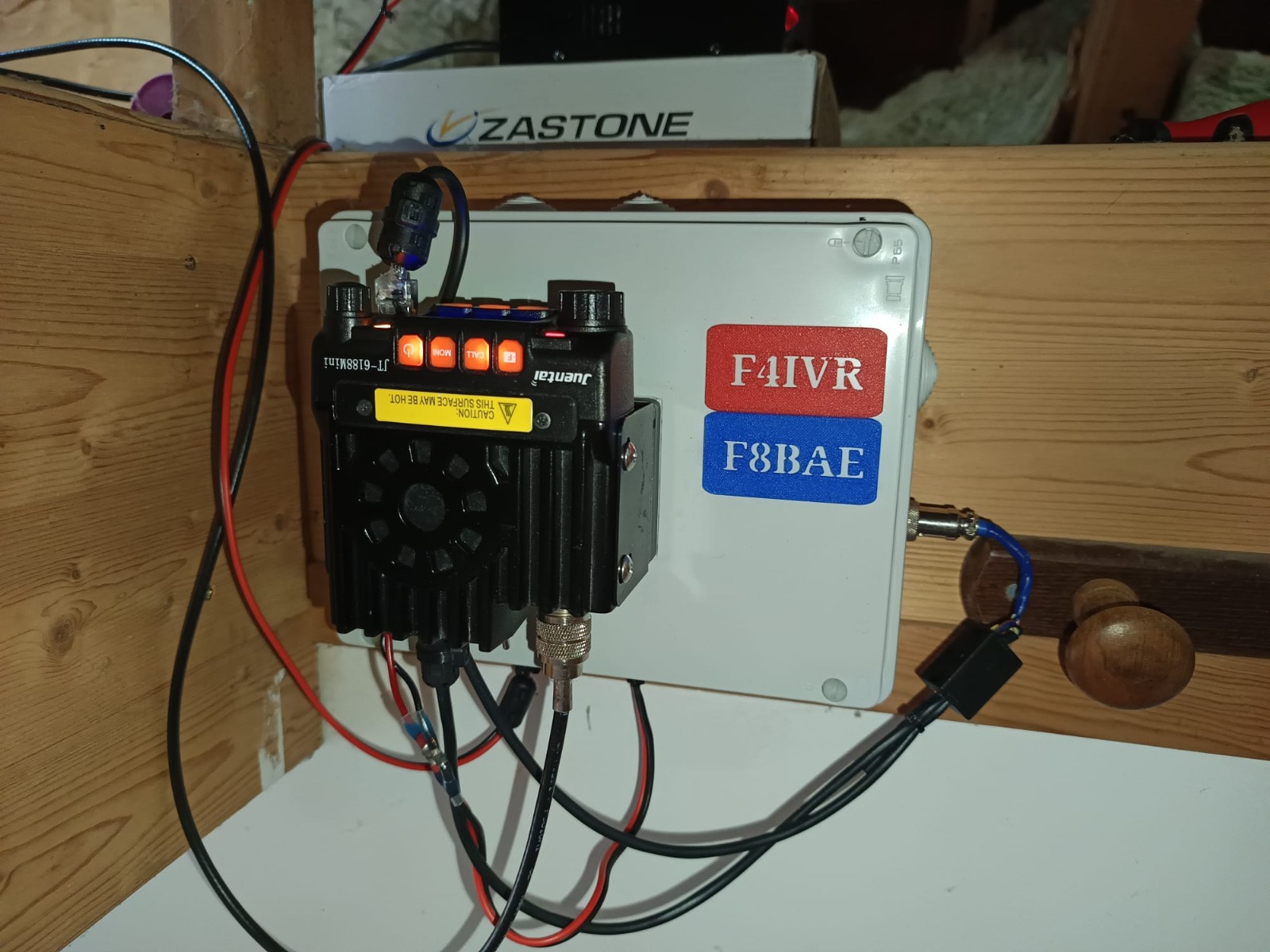

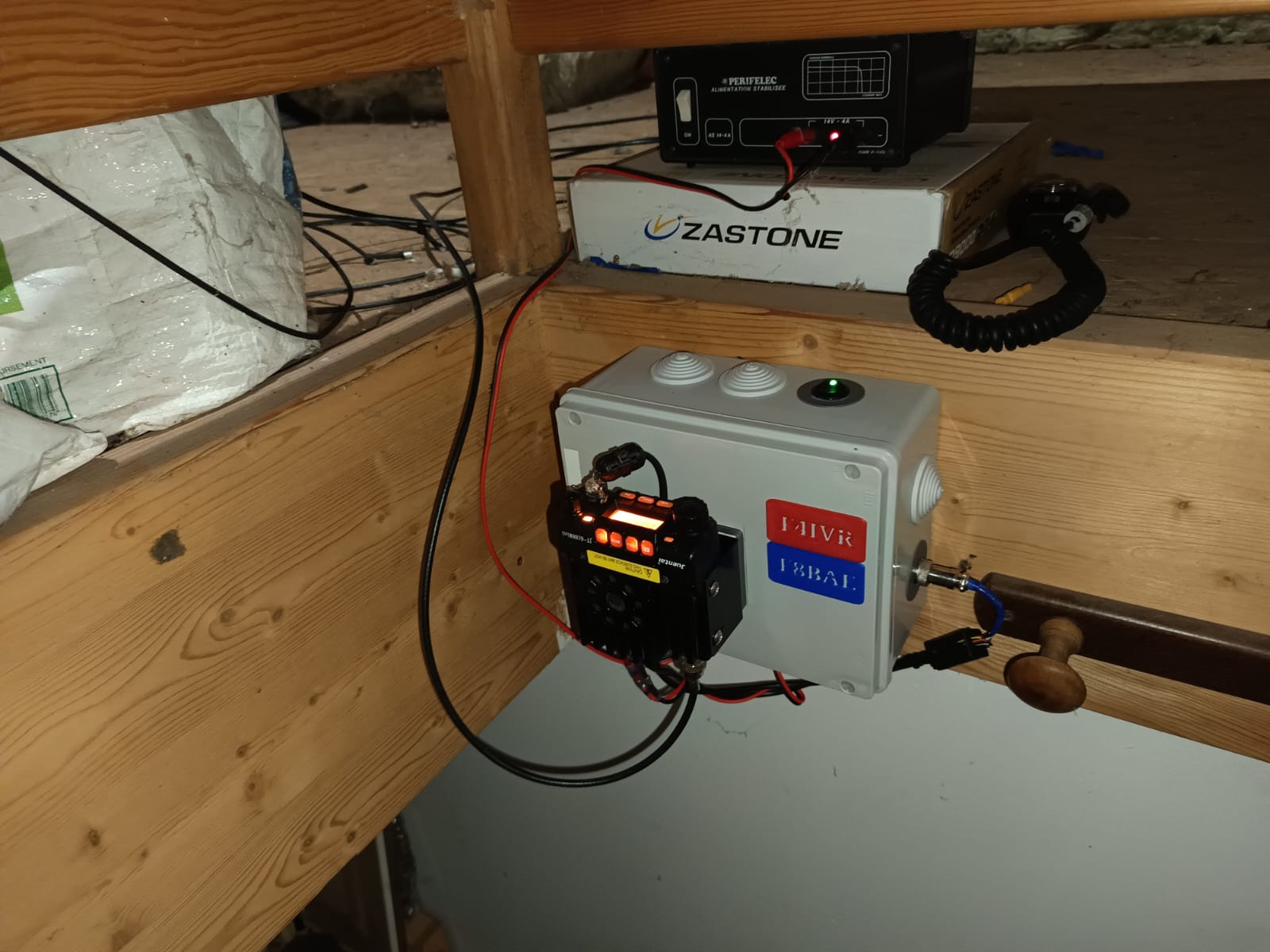

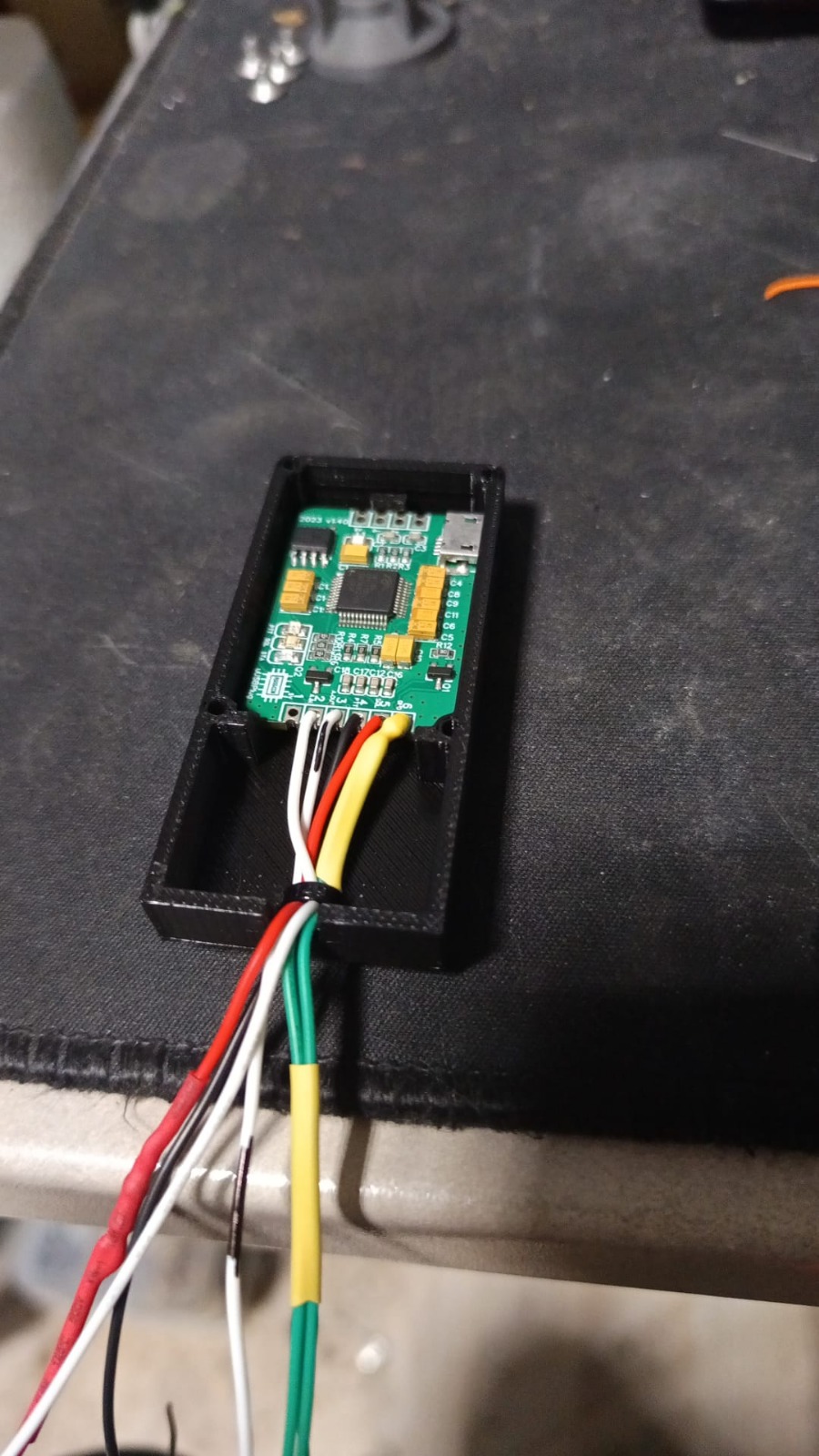

Je vous partage quelques photos qui m’ont été envoyés de certaines installations qui composent le réseau.

Conclusion:

Le réseau CORASUN est piloté par Alain F4JZF qui a regroupé des copains et trouvé une alternative aux terrains vallonés.

J’ai rencontré Alain sur un salon local du 68 qui m’avait dit:
“Je te prends une carte µUsbPlug mais je ne sais pas encore ce que je vais en faire.”
Le projet a mûri, et après quelques échanges, il s’est concrétisé.

Merci à lui pour son implication dans la réalisation de ce réseau, afin de faciliter l’accès au trafic radio.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Dans cet article, vous retrouverez les photos du salon des Hauts de France de samedi dernier.
J’ai pris beaucoup de photos avant l’ouverture, cela permet de bien voir les stands mais ce n’est pas représentatif de la fréquentation.

Pour conclure, c’était une première et une vraie réussite un grand bravo aux organisateurs.
Je n’ai pas pris le temps de prendre mon stand en photo mais Damien F8DSN à eu l’occasion de me filmer quand je décris le concept de relais modulaire.

Sinon il n’y a pas de plus dans le Nord, j’en conclue que le film devait être une fiction

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je ne fais pas beaucoup de salon, mais je me suis engagé auprès des organisateurs pour y participer et ma manière d’encourager les organisateurs à poursuivre en 2026 ;).

Après cette petite introduction, vous l’aurez compris, je serai présent et pour certain avec qui je communique par mail, nous aurons la possibilité de nous rencontrer.
Je suis persuadé que des OMs de Belgique feront aussi le déplacement.

J’ai reçu quelques mails suite à la parution de mon dernier post qui concerne une approche modulaire d’un relais ou d’un link.
J’ai le plaisir de vous annoncer que l’on pourra échanger sur mon stand sur ce sujet car je suis en train de finaliser une maquette de ce concept afin de le présenter samedi.
Vous avez certainement de bonnes raisons de vous déplacer et celle-ci en sera peut-être une de plus ;).
J’oubliais, je serai à coté de Muriel F4LQS et Damien F8DSN avec qui j’avais fait une vidéo sur la carte µUsbPlug.
Cela fait 2 bonnes raisons.

Selon le temps que j’arrive à y consacrer, j’aurais peut être d’autres nouveautés à partager avec vous.
J’amènerai quelques cartes, si vous avez des demandes spéciales, n’hésitez pas à me contacter pour être sûr d’avoir ce que vous souhaitez.

Je vous partage le plan et le positionnement des participants à ce salon.

Retrouvez des informations supplémentaire sur le site de l’Apra62

Pour certains d’entre vous je vous dis à samedi, pensez au covoiturage cela limite les frais, et c’est toujours plus sympa.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Projet relais modulaire

Dans cette article, je vous présente le projet de relais radioamateur modulaire.
Cette réflexion fait suite à ma volonté de réaliser la SvxCard en version 2.
J’ai régulièrement des demandes pour la SvxCard qui n’est plus disponible à ce jour.

Beaucoup de demandes concernant la SvxCard portaient sur le fait qu’elle intègre un relais, mais aussi une voie transpondeur.
La partie entrée/sortie, mesure analogique, écran, est beaucoup moins utilisée.

Le côté modularité répondra à la personnalisation et aux besoins de chacun, mais aussi à l’évolution possible des installations.
Il y a également le côté maintenance qui est intéressant : les modules sont interchangeables rapidement pour des interventions optimisées.

Je vous décris brièvement les différents modules de la photo ci-dessus.

L’ensemble des modules sera positionné sur un rail DIN.
C’est ce type de rail que l’on retrouve dans les armoires électriques pour fixer des modules de type disjoncteurs, automates, etc.

Le Module 1: l’alimentation, ce module pourra être une alimentation 230V -> 5V ou un convertisseur 12V -> 5V.
Il pourra intégrer n’importe quel module d’alimentation selon vos besoins.
Ci-dessus un exemple d’alimentation disponible sur rail avec des tensions et des intensités personnalisables.

Le Module 2: l’ordinateur, dans ce rack, on retrouvera l’informatique que l’on souhaite intégrer.
Les modules radio, étant en USB avec la µUsbPlug, permettent d’utiliser n’importe quel micro-ordinateur fonctionnant sous Linux.
Il suffira de l’intégrer dans un boîtier rail DIN.

Ci-dessus, un exemple de boîtier sur rail DIN pour Raspberry Pi.
On peut retrouver une quantité importante de boîtiers selon les micro-ordinateurs.
De plus, l’impression 3D ouvre des possibilités illimitées quant à la personnalisation des boîtiers.

Le module 3 et module 4, le module radio, ces modules feront la liaison entre l’ordinateur et les radios.

projet Radiomodule

Ci-dessus un aperçu de la carte.

À gauche, les connecteurs pour les radios.
Dans le cadre d’un relais, on raccordera le RX d’un côté et le TX de l’autre.
On retrouve des connecteurs RJ12 ou des broches PIN 2,54.
Dans le cadre d’une voie transpondeur on raccordera qu’un coté (TX/RX)

Au centre, on pourra emboîter directement la carte µUsbPlug ou la souder sur la platine.

À droite, un connecteur USB B, avec une adaptation possible vers un type C.
Les connecteurs situés de chaque côté serviront de bus de communication entre les modules.
Bien entendu, les composants seront placés selon les choix retenus.
On intégrera un module pour un relais ou un link, et deux modules si l’on souhaite faire une interconnexion radio ou une voie transpondeur, ou du packet radio / APRS via Direwolf.

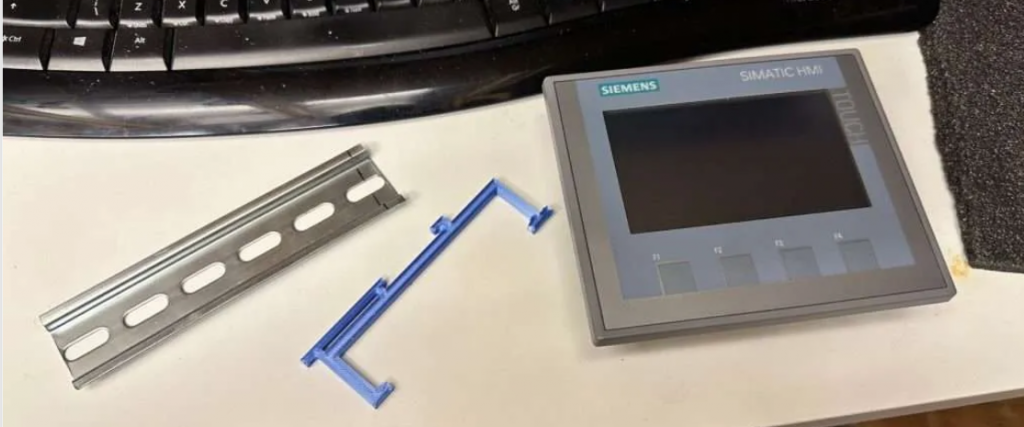

Le module 5, le HMI, Human Machine Interface, ce module sera l’interface utilisateur, afin de visualiser l’état de fonctionnement du relais mais également d’interagir avec le système.
Il est, ci-dessous, représenté sur un module rail DIN, mais il pourra très bien être déporté. Il pourra être tactile ou équipé de boutons directionnels pour parcourir les différents menus.

Le module 6, L’interface Entrée/Sorties, ce module regroupera l’ensemble des entrées et sorties, qu’elles soient digitales, analogiques, capteurs de température ou relais de commutation.
Il communiquera avec le micro-ordinateur (Module 2) et lui indiquera les mesures et l’état des E/S.
Il intègrera probablement un microcontrôleur qui effectuera toutes les mesures de manière régulière.
Une approche intéressante, par exemple dans le cadre d’un relais alimenté par énergie solaire, pourrait être une gestion du routage et des mesures des énergies.

Conclusion:

Voilà la description globale du projet. Les images utilisées sont là pour donner des exemples ; le choix du matériel n’est pas encore défini. Des connecteurs situés sur les côtés des modules seront utilisés pour communiquer entre eux et limiter autant que possible les câblages.
L’installation sera compatible avec Allstarlink, Svxlink et Direwolf ( packet ou APRS)

L’avancement du projet sera documenté sur ce blog.

N’hésitez pas à me faire part de vos remarques et idées suite à la lecture de cet article.
Si vous avez des idées de modules ou souhaitez travailler sur certains modules, prenez contact.

À ce niveau d’avancement, vos retours sont importants.

Je serai présent au nouveau salon organisé par F4KLR & l’APRA62, le 31 mai 2025 à Wingles. J’y présenterai mon avancée.

Je serai aussi à ISERAMAT le 21 juin à Tullins, avec un mois de travail supplémentaire pour ajouter des éléments par rapport au salon précédent.

Sur ce dernier, j’animerai une conférence sur les interfaces relais.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI
