Je ne fais pas beaucoup de salon, mais je me suis engagé auprès des organisateurs pour y participer et ma manière d’encourager les organisateurs à poursuivre en 2026 ;).

Après cette petite introduction, vous l’aurez compris, je serai présent et pour certain avec qui je communique par mail, nous aurons la possibilité de nous rencontrer.
Je suis persuadé que des OMs de Belgique feront aussi le déplacement.

J’ai reçu quelques mails suite à la parution de mon dernier post qui concerne une approche modulaire d’un relais ou d’un link.
J’ai le plaisir de vous annoncer que l’on pourra échanger sur mon stand sur ce sujet car je suis en train de finaliser une maquette de ce concept afin de le présenter samedi.
Vous avez certainement de bonnes raisons de vous déplacer et celle-ci en sera peut-être une de plus ;).
J’oubliais, je serai à coté de Muriel F4LQS et Damien F8DSN avec qui j’avais fait une vidéo sur la carte µUsbPlug.
Cela fait 2 bonnes raisons.

Selon le temps que j’arrive à y consacrer, j’aurais peut être d’autres nouveautés à partager avec vous.
J’amènerai quelques cartes, si vous avez des demandes spéciales, n’hésitez pas à me contacter pour être sûr d’avoir ce que vous souhaitez.

Je vous partage le plan et le positionnement des participants à ce salon.

Retrouvez des informations supplémentaire sur le site de l’Apra62

Pour certains d’entre vous je vous dis à samedi, pensez au covoiturage cela limite les frais, et c’est toujours plus sympa.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

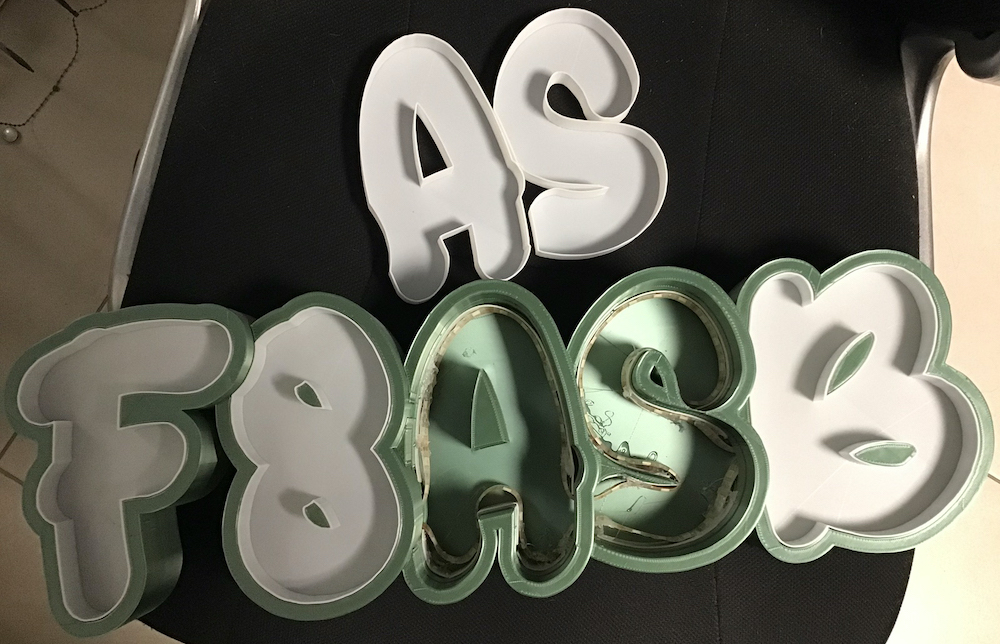

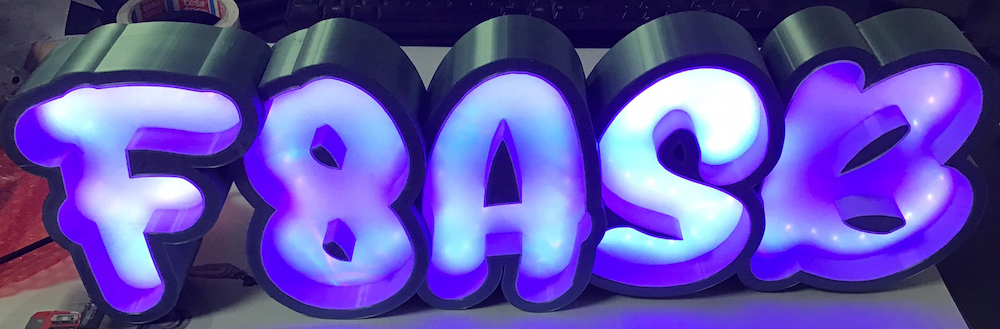

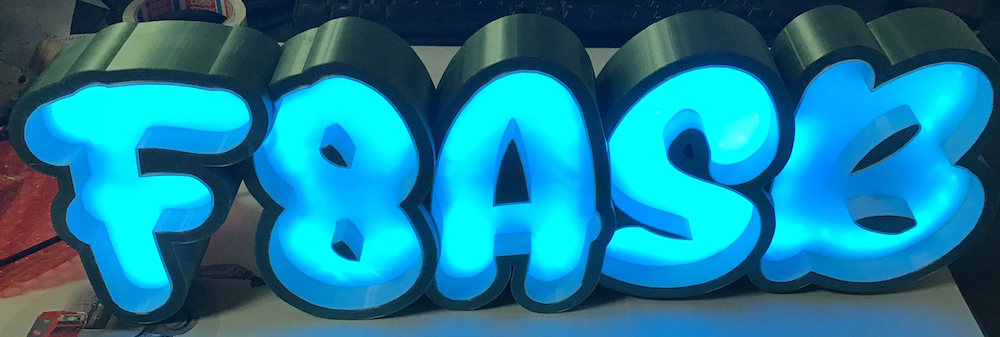

Les lettres sont imprimé une par une puis assemblées avec de la colle.

Chaque lettre est composé d’un corps, dans mon cas, en PLA vert bronze et d’un cache blanc afin de diffuser la lumière.

Le rétro éclairage est réalisé à l’aide d’un ruban led RGB et d’un petit boitier de commande RGB.
Cela vous permet de choisir la couleur qui vous convient le mieux et également des effets lumineux.

Photo du ruban led collé à l’intérieur.

Trou prévu pour programme le RGB.

Voir les explications dans la vidéo ci-dessous, je vous recommande de visualiser ses autres vidéos, elles sont très sympas:

Je tiens à dire que je ne suis pas du tout intervenu sur la réalisation de ce projet car c’était une surprise. Des comme cela j’adore, et je suis sûre qu’il y a passer pas mal de temps et qu’il a beaucoup appris.

Thibaut a 16ans, je suis fier du travail qu’il a réalisé.

Vous pouvez y arriver aussi si cela vous tente, à vous de jouer!

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Vous pouvez accédez directement accéder à la dernière image sur la page dédiée.

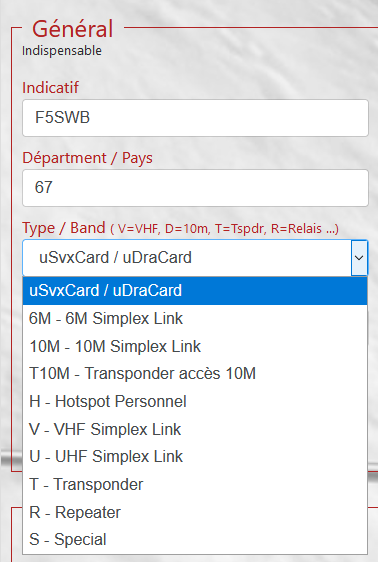

Vous retrouverez la possibilité d’indiquer que vous utilisez la µsvxCard

soit par le menu spot:

soit par la page Web:

Cette identification permettra aux administrateurs du RRF de vous diriger vers nous pour le support.
Il est rappelé que toute demande de support concernant la distribution SPOTNIK V4.1 sur Raspberry doit être fait de préférence dans le groupe dédié.
group.io : https://groups.io/g/spotnik2nextion
Cela permet de partager les expériences et servir de références sur les questions régulièrement posées.

Retrouvez toute l’actualité de la Version 4 de SPOTNIK2HMI:

Retrouvez toute l’actualité de la Version 4 de SPOTNIK2HMI:

Voici le premier article de la série Relais FM de A à Z, qui va décrire la partie alimentation d’un relai radioamateur.
Nous allons construire le rack d’alimentation qui intégrera aussi les cavités UHF par la suite.Dans un article précédent, je décrivais déjà un rack d’alimentation qui équipe actuellement le relais F1ZBV, avec 2 alimentations intégrées.

Je vous présente aujourd’hui une version simplifiée de l’alimentation.

LE MATERIEL:

Voyons le materiel nécessaire pour la réalisation de ce premier coffret:

Coffret métallique (equivalent)
Interrupter ON/OFF
Afficheur avec Shunt
Alimentation à decoupage 30A
Cavité UHF
Prise power pole
Prise femelle 220V (récupérable dans les alimentation de PC)
Cosses électriques à sertir

Les liens sont fonctionnels à l’écriture de cet article, il n’y a aucun partenariat, libre à vous de trouver des équivalents.

LE RACK:

Pour se montage nous avons utilisé un rack en acier de chez CONRAD (402310 plus disponible à ce jour) en 2U (440x290x88).

Il existe une normalisation de rack 19”avec une hauteur différente:

1U= 44mm
2U=88mm
3U=132mm
4U=176mm

J’ai fait le choix de mettre dans 2 racks indépendants:
La partie alimentation
La partie radio.

Pour la maintenance, cela amène plus de flexibilité.
Bien sûr vous pouvez très bien récupérer un rack d’occasion dans ce cas vous n’aurez que la face avant et arrière à travailler.

Tous les usinages de ce rack ont été réalisés avec des outils simples, petite disqueuse, foret, scie à métaux.

LE CABLAGE:

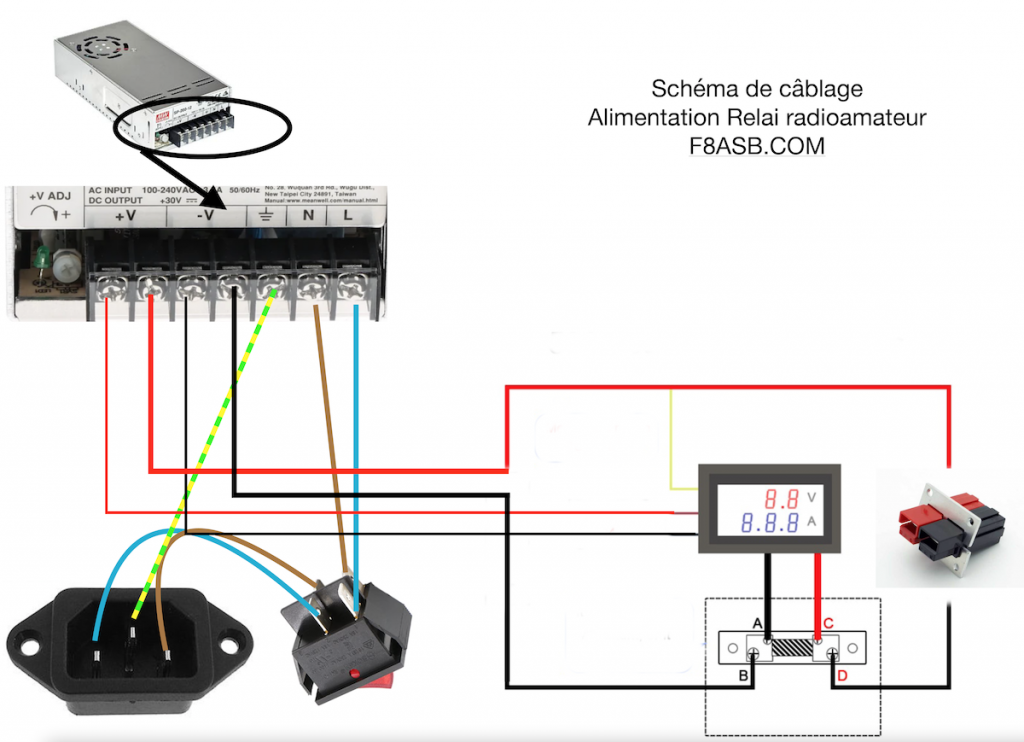

Voici le schéma de câblage, intégration de l’alimentation, de l’afficheur et du shunt ,des prises et des connecteurs:

Le potentiomètre est utilisé pour ajuster la tension de sortie sur l’alimentation.
La terre et les – sont reliés à la carrosserie du rack.

LES PHOTOS:

Voici quelques photos du montage:

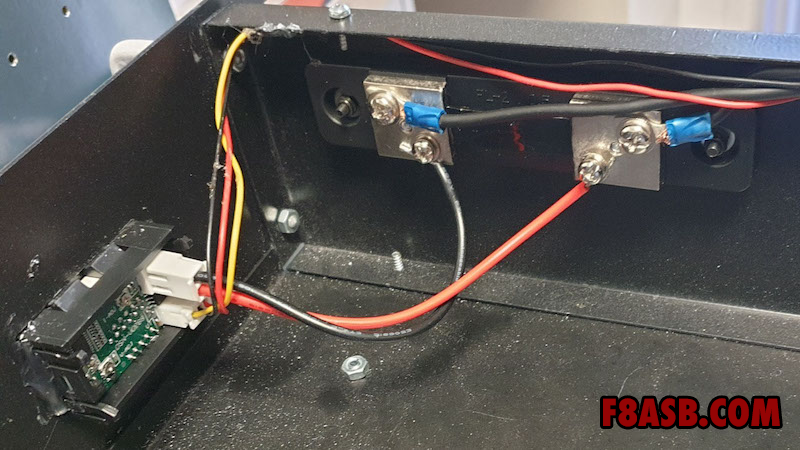

Câblage du shunt et de l’afficheur

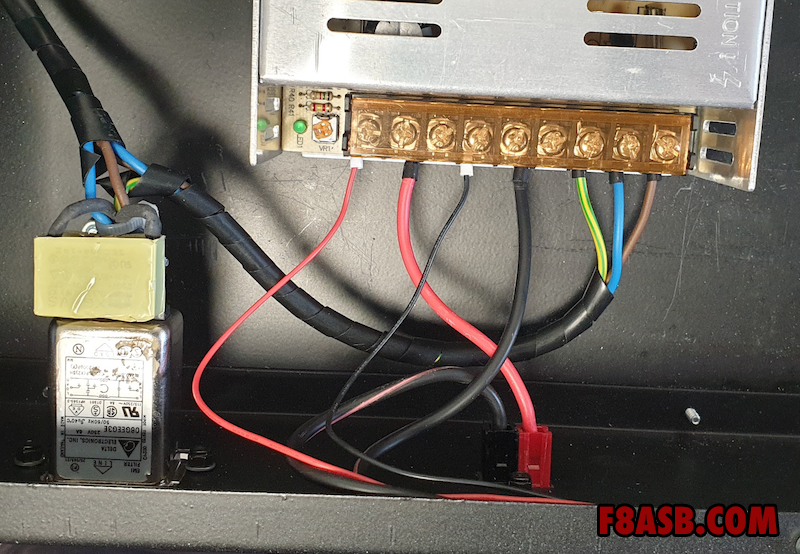

Câblage de l’alimentation

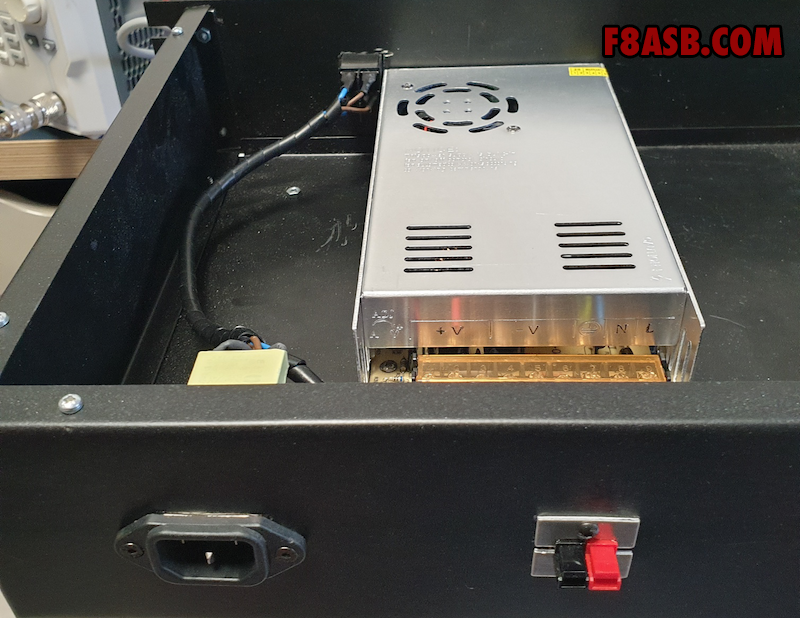

Vu arrière avec les connecteurs

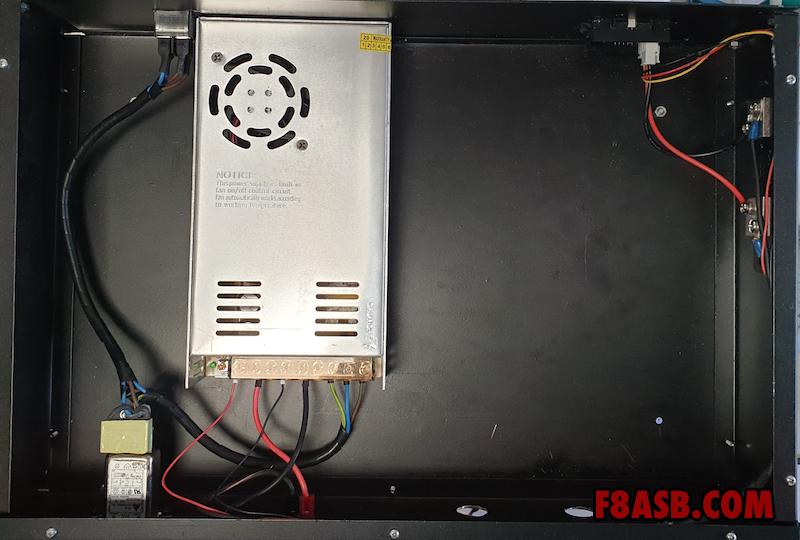

Vue d’ensemble le l’alimentation finale intérieure.

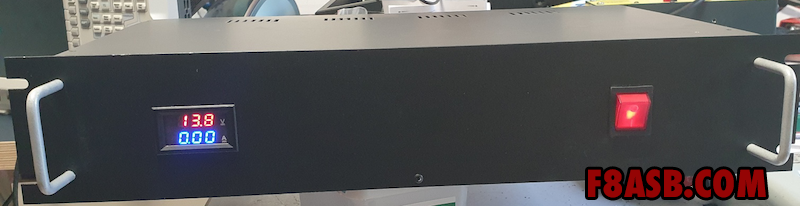

Vue d’ensemble de l’alimentation finale extérieure.

Le prochain article sera consacré aux cavités; implantation dans le rack et réglage.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

La version 3.6 est disponible, dans cet article découvrez les nouvelles fonctions.

Dans cette version il y a essentiellement des petites corrections de la version 3.5, et un contrôle des erreurs de salon sur serveur, de communication d’écran et enfin de connexion internet.

Une version 4.0 est désormais disponible est intègre également l’accès au mode numérique avec une radio analogique.
Se rendre sur la page dédiée.

Alors au menu des nouveautés 3.6 :

Nouvelle page alerte :

Détection de l’absence de communication entre l’écran et le micro ordinateur ( y compris au démarrage du système) ;

Détection de l’absence d’une connexion internet qui est soit absente ou défaillante ;

Détection de l’absence d’une connexion aux serveurs du RRF la connexion est soit absente ou défaillante ;

-> dans ces 2 derniers cas précis, si retour à la normal l’écran se rétablit sur la page trafic

Page trafic :
Correction de l’absence de l’affichage de l’icône Raptor si celui-ci est activé par DTMF ; correction des drapeaux.

Page système:
Mode économiseur d’écran complet :

Le mode économiseur d’écran le place en silence complet, la nouvelle version renvoie toutes les informations nécessaires à son réveil.
Par exemple: Actualisation du salon connecté de la page trafic si il y eu un QSY par DTMF en mode économiseur d’écran noir.

Procédure pour la mise à jour:

Se rendre sur l’écran de mise à jour
-> réglages systeme ->update

Après redémarrage se rendre une nouvelle fois sur la page de mise à jour vous devriez voir l’écran ci-dessous:

Conseil:
Vous avez la possibilité de télécharger directement le fichier NX4832K035.tft et le mettre sur la carte micro SD dans l’écran. le temps passe alors à moins de 5min afin de réaliser l’opération.
Rappel: La carte microSD ne doit contenir qu’un seul fichier.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article, le dernier de la série, vous retrouverez le montage dans le boitier Box4Nextion d’un Raspberry 3B+ et d’une interface  DVMEGA.
L’objectif de cette série d’article est de vous montrer en image un des montages dans le boitier Box4Nextion.
Le montage a été réalisé par Dimitri F5SWB.
La partie supérieur du coffret transparent a juste été utilisé pour le salon d’Alsace et permet de montrer le câblage.

On retrouve le DVMEGA emboité sur le Raspberry Pi 3B+, les seules fils visibles sont le raccordement à l’écran Nextion (5V, Gnd, Rxd, Txd).
Un convertisseur USB / RS232 TTL a été utilisé pour éviter toute soudure sur la carte DVMEGA.
Le ventilateur est raccordé au 5V.

A l’intérieur, une distribution avec PiStar vous permettra d’obtenir un hotspot MMDVM multimode numérique.
L’écran utilisé est un Nextion Enhanced NX4832K035.
Sur le coté et à l’arrière vous avez biensûr accès à tous les connecteur du Raspberry Pi.

Le câblage du convertisseur sur l’écran Nextion:
USB/TTL NEXTION
RXD -> jaune -> TX
TXD-> bleu -> RX
GND-> noire ->GND
5V -> rouge ->+5V

Pour être informé de la suite des avancées, et montrer votre interêt, vous pouvez remplir un formulaire en cliquant sur le lien.

La doc de Box4nextion en pdf est disponible ici

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Je sais…  cela fait longtemps que je n’ai pas publié d’article, l’année 2017 est l’année des changements, encore quelques mois et le Blog devrait pouvoir retrouver un rythme habituel avec de nouveaux articles qui vont vous intéresser

Pour cet article, j’ai utilisé plusieurs références de chez Banggood,

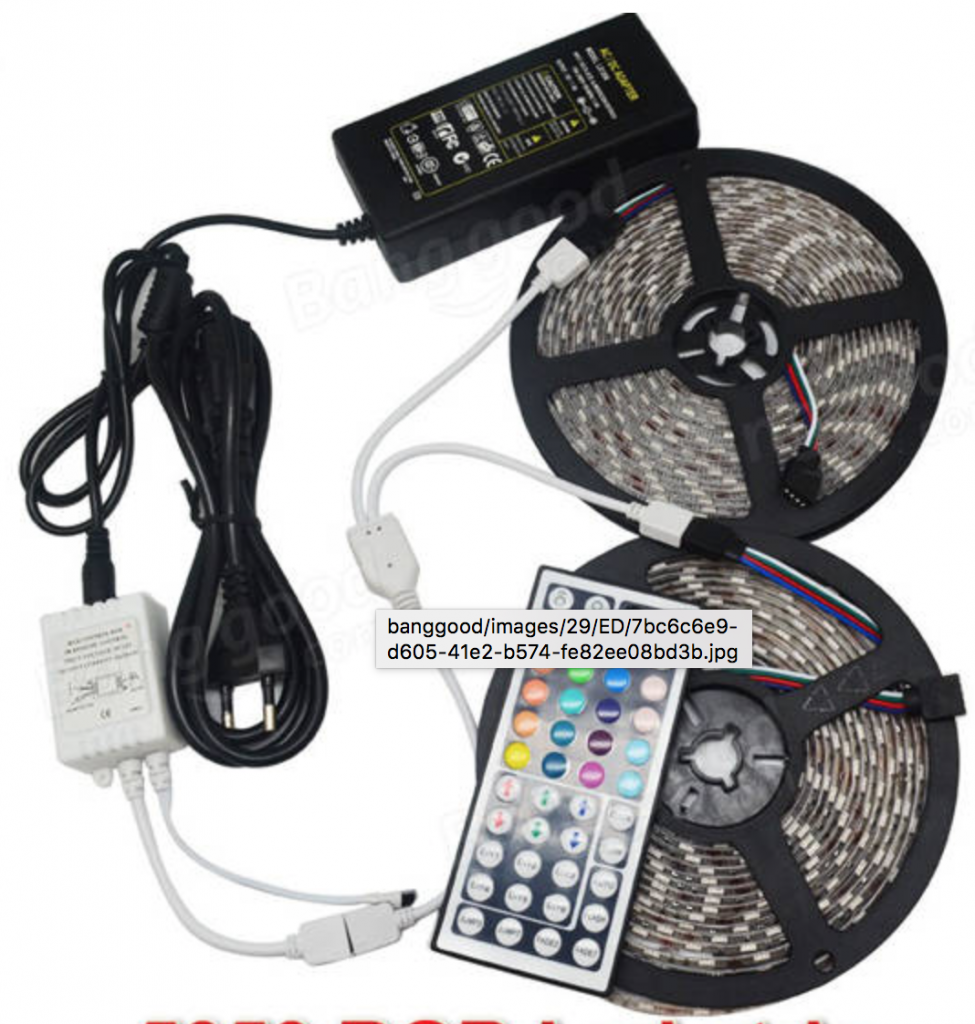

Kit avec bandeau led fourni avec alim + télécommande IR.

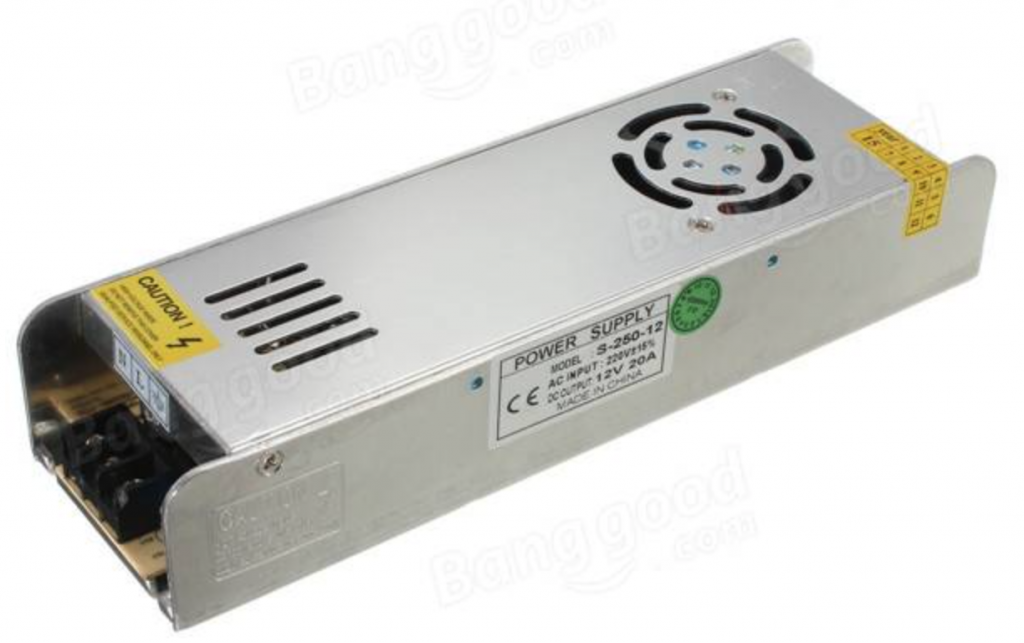

Une alim 12V

Et le contrôleur RGB wifi et radio que j’ai utilisé pour illustrer cet article

Commençons par le premier article, le kit avec bandeau, qui est déjà bien connu, il possède 2 bandeaux led de 5M etanche et également une alimentation et un contrôleur RGB. Avec ce kit vous aller pouvoir directement le mettre en oeuvre. Le Y fourni vous permettra de contrôler et d’alimenter les 2 bandeaux.

Les flèches sur les connecteurs vous éviteront de vous tromper. Rien de bien compliqué pour l’assemblage. Le ruban led est monté avec du double face 3M. Il est important de prendre en compte que le capteur Infrarouge sur le contrôleur RGB devra être visible pour le piloter avec la télécommande infrarouge. Il faudra orienter la télécommande vers le contrôleur pour faire passer les commandes.

Passons maintenant à l’autre modèle contrôlable lui, en wifi et en radio grâce à sa télécommande. Cet article est livré sans bandeau led et sans alimentation.

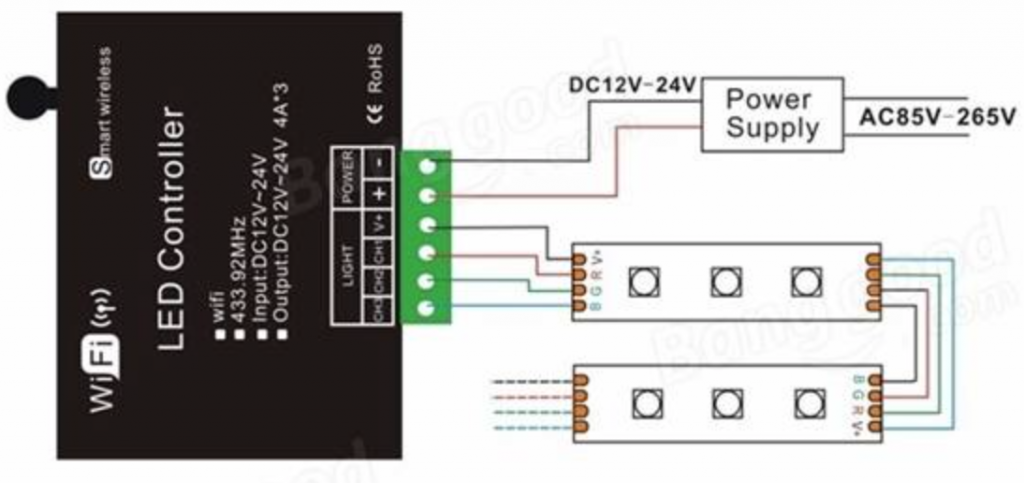

Voici le câblage que j’ai utilisé:
J’ai donc branché l’alimentation en photo sur cet article sur power + et -, a préciser qu’une prise ronde d’alimentation “standard” est aussi disponible si on ne souhaite pas mettre beaucoup de leds ou si on ne veut pas utiliser le bornier à viser.
Attention au niveau du bandeau led la couleur noir doit se mettre sur le V+ du bornier, pour le reste CH1=rouge CH2= vert CH3= bleu.

Une fois alimenté, la télécommande fourni vous permet de contrôler le ruban led immédiatement et sans contrainte de l’infrarouge depuis n’importe ou dans la pièce.

Il est également possible de le contrôler en Wifi, il faut précédemment télécharger une application disponible sous Androïd ou iOS faites une recherche sur l’application “freecolor”.
Utiliser votre smartphone ou tablette et regarder les reseau wifi disponibles, sélectionner HX001 et vous pouvez maintenant piloter comme bon vous semble la bande led RGB.

Les rubans led sont très bien pour les lumières indirects, le choix de la couleur peut permettre de personnaliser les ambiances. La problématique des couleurs chaudes ou froides avec les leds est réglée car à travers les contrôleur RGB on peut jouer sur la couleur et la luminosité.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Voici une série de photos du jour, avec quelques images des Hautes Vosges

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Je vous rappelle que sur l’installation du relais, 3 capteurs sont présents:
– 1 capteur qui est intégré à la carte SvxCard qui permet de mesure la température ambiante du rack 19″.
– 1 capteur sur le radiateur du TX
– 1 capteur au niveau des cavités.

L’objectif de ce suivi est surtout à titre de curiosité. L’émetteur qui a été choisi est un TYT TH9000D, il s’agit d’un poste chinois dont je n’ai aucune experience sur sa fiabilité, il est relativement soumis et cet enregistrement va nous permettre de connaitre les montées en température lors de longs QSOs.
Concernant les cavités nous allons pouvoir suivre les fluctuations de température, il n’est pas bon pour leurs stabilités que la temperature descende trop bas.
Cela pourra nous permettre éventuellement d’isoler ou de chauffer l’armoire. Il est tout a fait possible de piloter un des relais de commutation de la carte SvxCard pour alimenter une resistance chauffante selon un seuil minimum défini.

Vous obtiendrez l’image en introduction de cet article avec un relevé des 3 capteurs toutes les 5min.
Il y a un graph bleu (minimum heure courante) et rouge (maximum heure courante).
En passant la souris, une fenêtre popup avec la valeur vous sera indiquée.

Un calendrier est également disponible avec les mini/maxi par jour et par capteur.

Nous voyons sur la fenêtre ci-dessus, la valeur mini/maxi pour le capteur “Temperature TX” au 8 octobre 2016.

Il est important de signaler que les valeurs sont transmises sur un site web distant et qu’aucune données n’est enregistrées sur le Raspberry Pi. Ce qui va permettre moins d’écriture de fichiers sur la carte SD mais par contre qui nécessite une liaison Internet.

Passons maintenant à la mise en oeuvre de ce système sur votre relais ou autres applications à base de Raspberry Pi.

Vous avez besoin de:
Un raspberry Pi
3 capteurs de type 18B20 (voir l’article sur Framboise314.fr pour une description complète)
Une connexion internet
Un compte sur PrivateEyePi

Configuration sur le portail PrivateEyePi

Se rendre sur PrivateEyePi pour s’inscrire

Cliquer en haut à droite sur new user et remplir le formulaire suivant:
Cliquer sur le bouton GPIO
Ajouter 3 périphériques:
Number: 7
Description: GPIO 4
Number: 88
Description: GPIO 88
Number: 89
Description: GPIO 89

Ensuite aller sur le bouton Location:
Faire Add et remplir comme les captures d’écran ci-dessus.

Vous devriez obtenir ceci:

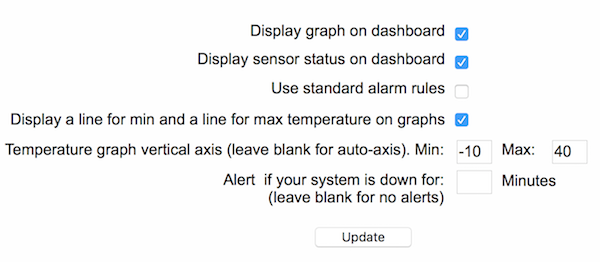

Se rendre dans l’onglet config et remplir comme la capture d’écran ci-dessous:
Voila nous avons terminé la partie en ligne, attaquons maintenant la partie sur le Raspberry Pi.

Installation:

Comme d’habitude toujours une mise à jour en introduction

sudo apt-get update
sudo apt-get upgrade

Téléchargement du script d’installation:

cd /home
sudo wget -N www.privateeyepi.com/downloads/install.sh

Lancement de l’installation:
sudo sh install.sh

Nous utiliserons uniquement le programme lié à la température:
dallas.py –  Programme de monitoring de température avec des capteurs DS18B20.

Nous allons éditer le fichier  globals.py

cd /home
sudo nano globals.py

Entrez votre login et mot de passe
par ex:
user= “your@email.com”
password=”ilovef8asbcom”

Nous allons maintenant indiquer les pins que nous avons précédemment inscrit sur le portail de PrivateEyePi.(RPI Pin Number)

Et également les adresses des capteurs de temperature.(Directory name of the w1_slave file)

Pour les obtenir taper:
ls /sys/bus/w1/devices/

Faites des copier/coller pour éviter les erreurs.

Et voila la configuration est terminer.

Il faut maintenant mettre au démarrage le script /home/dallas.py

Aller sur le site http://www.privateeyepi.com, une fois connecter, cliquer sur Dashboard.

Je ne manquerai pas de faire un bilan des ses mesures d’ici quelques mois.
