Dans cet article, vous retrouverez les photos du salon des Hauts de France de samedi dernier.
J’ai pris beaucoup de photos avant l’ouverture, cela permet de bien voir les stands mais ce n’est pas représentatif de la fréquentation.

Pour conclure, c’était une première et une vraie réussite un grand bravo aux organisateurs.
Je n’ai pas pris le temps de prendre mon stand en photo mais Damien F8DSN à eu l’occasion de me filmer quand je décris le concept de relais modulaire.

Sinon il n’y a pas de plus dans le Nord, j’en conclue que le film devait être une fiction

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je ne fais pas beaucoup de salon, mais je me suis engagé auprès des organisateurs pour y participer et ma manière d’encourager les organisateurs à poursuivre en 2026 ;).

Après cette petite introduction, vous l’aurez compris, je serai présent et pour certain avec qui je communique par mail, nous aurons la possibilité de nous rencontrer.
Je suis persuadé que des OMs de Belgique feront aussi le déplacement.

J’ai reçu quelques mails suite à la parution de mon dernier post qui concerne une approche modulaire d’un relais ou d’un link.
J’ai le plaisir de vous annoncer que l’on pourra échanger sur mon stand sur ce sujet car je suis en train de finaliser une maquette de ce concept afin de le présenter samedi.
Vous avez certainement de bonnes raisons de vous déplacer et celle-ci en sera peut-être une de plus ;).
J’oubliais, je serai à coté de Muriel F4LQS et Damien F8DSN avec qui j’avais fait une vidéo sur la carte µUsbPlug.
Cela fait 2 bonnes raisons.

Selon le temps que j’arrive à y consacrer, j’aurais peut être d’autres nouveautés à partager avec vous.
J’amènerai quelques cartes, si vous avez des demandes spéciales, n’hésitez pas à me contacter pour être sûr d’avoir ce que vous souhaitez.

Je vous partage le plan et le positionnement des participants à ce salon.

Retrouvez des informations supplémentaire sur le site de l’Apra62

Pour certains d’entre vous je vous dis à samedi, pensez au covoiturage cela limite les frais, et c’est toujours plus sympa.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Projet relais modulaire

Dans cette article, je vous présente le projet de relais radioamateur modulaire.
Cette réflexion fait suite à ma volonté de réaliser la SvxCard en version 2.
J’ai régulièrement des demandes pour la SvxCard qui n’est plus disponible à ce jour.

Beaucoup de demandes concernant la SvxCard portaient sur le fait qu’elle intègre un relais, mais aussi une voie transpondeur.
La partie entrée/sortie, mesure analogique, écran, est beaucoup moins utilisée.

Le côté modularité répondra à la personnalisation et aux besoins de chacun, mais aussi à l’évolution possible des installations.
Il y a également le côté maintenance qui est intéressant : les modules sont interchangeables rapidement pour des interventions optimisées.

Je vous décris brièvement les différents modules de la photo ci-dessus.

L’ensemble des modules sera positionné sur un rail DIN.
C’est ce type de rail que l’on retrouve dans les armoires électriques pour fixer des modules de type disjoncteurs, automates, etc.

Le Module 1: l’alimentation, ce module pourra être une alimentation 230V -> 5V ou un convertisseur 12V -> 5V.
Il pourra intégrer n’importe quel module d’alimentation selon vos besoins.
Ci-dessus un exemple d’alimentation disponible sur rail avec des tensions et des intensités personnalisables.

Le Module 2: l’ordinateur, dans ce rack, on retrouvera l’informatique que l’on souhaite intégrer.
Les modules radio, étant en USB avec la µUsbPlug, permettent d’utiliser n’importe quel micro-ordinateur fonctionnant sous Linux.
Il suffira de l’intégrer dans un boîtier rail DIN.

Ci-dessus, un exemple de boîtier sur rail DIN pour Raspberry Pi.
On peut retrouver une quantité importante de boîtiers selon les micro-ordinateurs.
De plus, l’impression 3D ouvre des possibilités illimitées quant à la personnalisation des boîtiers.

Le module 3 et module 4, le module radio, ces modules feront la liaison entre l’ordinateur et les radios.

projet Radiomodule

Ci-dessus un aperçu de la carte.

À gauche, les connecteurs pour les radios.
Dans le cadre d’un relais, on raccordera le RX d’un côté et le TX de l’autre.
On retrouve des connecteurs RJ12 ou des broches PIN 2,54.
Dans le cadre d’une voie transpondeur on raccordera qu’un coté (TX/RX)

Au centre, on pourra emboîter directement la carte µUsbPlug ou la souder sur la platine.

À droite, un connecteur USB B, avec une adaptation possible vers un type C.
Les connecteurs situés de chaque côté serviront de bus de communication entre les modules.
Bien entendu, les composants seront placés selon les choix retenus.
On intégrera un module pour un relais ou un link, et deux modules si l’on souhaite faire une interconnexion radio ou une voie transpondeur, ou du packet radio / APRS via Direwolf.

Le module 5, le HMI, Human Machine Interface, ce module sera l’interface utilisateur, afin de visualiser l’état de fonctionnement du relais mais également d’interagir avec le système.
Il est, ci-dessous, représenté sur un module rail DIN, mais il pourra très bien être déporté. Il pourra être tactile ou équipé de boutons directionnels pour parcourir les différents menus.

Le module 6, L’interface Entrée/Sorties, ce module regroupera l’ensemble des entrées et sorties, qu’elles soient digitales, analogiques, capteurs de température ou relais de commutation.
Il communiquera avec le micro-ordinateur (Module 2) et lui indiquera les mesures et l’état des E/S.
Il intègrera probablement un microcontrôleur qui effectuera toutes les mesures de manière régulière.
Une approche intéressante, par exemple dans le cadre d’un relais alimenté par énergie solaire, pourrait être une gestion du routage et des mesures des énergies.

Conclusion:

Voilà la description globale du projet. Les images utilisées sont là pour donner des exemples ; le choix du matériel n’est pas encore défini. Des connecteurs situés sur les côtés des modules seront utilisés pour communiquer entre eux et limiter autant que possible les câblages.
L’installation sera compatible avec Allstarlink, Svxlink et Direwolf ( packet ou APRS)

L’avancement du projet sera documenté sur ce blog.

N’hésitez pas à me faire part de vos remarques et idées suite à la lecture de cet article.
Si vous avez des idées de modules ou souhaitez travailler sur certains modules, prenez contact.

À ce niveau d’avancement, vos retours sont importants.

Je serai présent au nouveau salon organisé par F4KLR & l’APRA62, le 31 mai 2025 à Wingles. J’y présenterai mon avancée.

Je serai aussi à ISERAMAT le 21 juin à Tullins, avec un mois de travail supplémentaire pour ajouter des éléments par rapport au salon précédent.

Sur ce dernier, j’animerai une conférence sur les interfaces relais.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cette article, je vous partage la réalisation de Vincent F4ENC qui a utilisé un module de chez NiceRF le SA828, cela me donnera l’occasion de vous le présenter.
Après quelques expérimentations et échanges de mails, Vincent a intégré la µUsbPlug dans son projet. La finalité est un point d’accès à base de SvxLink.

Le module SA828 de NiceRF:

Le module SA828 possède toutes les caractéristiques qui permettent de réaliser un talkie Walkie autonome avec 1,5W de puissance.

Ci-dessous les différentes utilisations et intégrations possibles:

Caractéristiques du walkie talkie module SA828

• UHF Frequency : 400~480 MHz
• VHF Frequency : 134~174 MHz
• 350 band frequency：320-400MHz  (3 frequency bands are optional)
• Tx and Rx frequency can be set alone
• Bandwidth: 12.5 / 25 KHz
• Output power up to 1.5W
• Distance up to 4-5Km in open area
• High Sensitivity：-124 dBm
• High-integrated, Small Size
• External potentiometer to adjust volume
• 38 CTCSS (can be set via PC software and serial port)
• 166 CDCSS (can be set via PC software and serial port)
• 8 level squelch
• High/ low power is optional（500mW/1.5W）
• Wide range of working voltage: 3.3-5.5 V
• 1 ppm KDS TCXO crystal, Stable performance

On peut y ajouter un potentiomètre pour le réglage du volume, un haut parleur directement, un micro, un codeur pour changer de mémoire. il s’agit d’un module très complet.

Dans le projet de Vincent, on retrouve uniquement  3  éléments, un Raspberry Pi, une carte SA828, une carte µUsbPlug.

La liaison entre la radio et le Raspberry est uniquement relié par un câble Usb.

Le tout est mis en boîte et desormais 100% fonctionnel, Vincent est d’ores et déjà en train d’analyser la partie logiciel afin de personnaliser les codes DTMF et les fonctionnalités associées.

Merci Vincent pour ce partage, c’est exactement pour ce type de réalisation que la µUSbPlug a été réalisée.
Mon petit doigt me dit qu’il va prochainement avoir d’autres réalisations sur ce Blog.

J’en profite pour faire suivre l’adresse du Blog de F4ENC: https://f4enc.forumactif.com/

N’hésitez pas à me partager vos montages, cela donnera des idées à certains d’entres vous.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Ci-dessus le prototype afin de tester toutes les fonctionnalités du relais.

retrouvez plus d’informations sur le relai F5ZIH depuis la page qrz.com

La µUsbPlug est intégrée directement dans le boitier du Raspberry Pi

Merci à Jacques F5IVR pour avoir partagé sa réalisation, si vous aussi vous avez réalisé des montages avec les µUsbPlug n’hésiter pas à me les envoyer, je partagerai sur ce Blog.

Vous êtes plusieurs à avoir fait vos propres réalisations:
Utilisation avec Vara, mode Aprs avec Direwolf, décodage des mode digitaux avec une tablette Android.
J’ai régulièrement des messages mais très rarement des photos ou des descriptions.

N’hésitez pas c’est avec plaisir que je les publierai.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cette article, je traite de la mise à jour du relais F1ZJS(57).

Le relais est composé de:
2 TYT TH9000 modifiées (voir article)
Cavités UHF
Raspberry Pi 4 2Go
Carte son Usb
SvxCard
Disque SSD 120 Go.
Alimentation 12V 20A

Les liens sont à titre informatif, il n’y a aucune affiliation.

La mise à jour a consisté à verifier et réparer le câblage général
L’intégration de l’alimentation à l’intérieur du coffret avec mise à la terre.
Le Changement du Raspberry Pi3 remplacé par le PI4, ce qui permet la gestion des GPIO sur Bookworm et l’intégration d’un disque SSD externe bootable.

Changement de la carte son par ce modèle.

Fabriquer un système de fixation sur Rail DIN pour la SvxCard et le disque SSD.

Je vous partage quelques photos de la réalisation:

Les fichiers pour impression 3D sont disponibles sur Thingiverse.
Vous y trouverez les 2 fixations pour rail Din ainsi que le support pour le disque SSD.

Voici une vue générale du coffret terminé.

Pour finir, installer le nouvel OS avec la configuration relais + Svxcard.
Compatible avec l’interconnexion RRF et RI49 et à tout autres réseaux du même type.

Si besoin je mets à disposition un image prête à l’emploi avec OS Bookworm et carte SvxCard en mode relais.
il suffit de prendre contact avec moi.

Coût de la mise à jour: 100€

Le relais devrait retrouver son emplacement et de nouveau actif sur février.

Il est possible de réalisé un relais avec la nouvelle carte µUsbPlug, voir l’article.
Pour plus de renseignement  sur la logique vous pouvez visiter le Site de la SvxCard.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article vous trouverez toutes les modifications afin de sortir les signaux nécessaires pour l’utilisation en relais radioamateur.Disponible en 136-174 ou 245-246 ou 400-490MHz

Caractéristiques techniques de l’appareil:

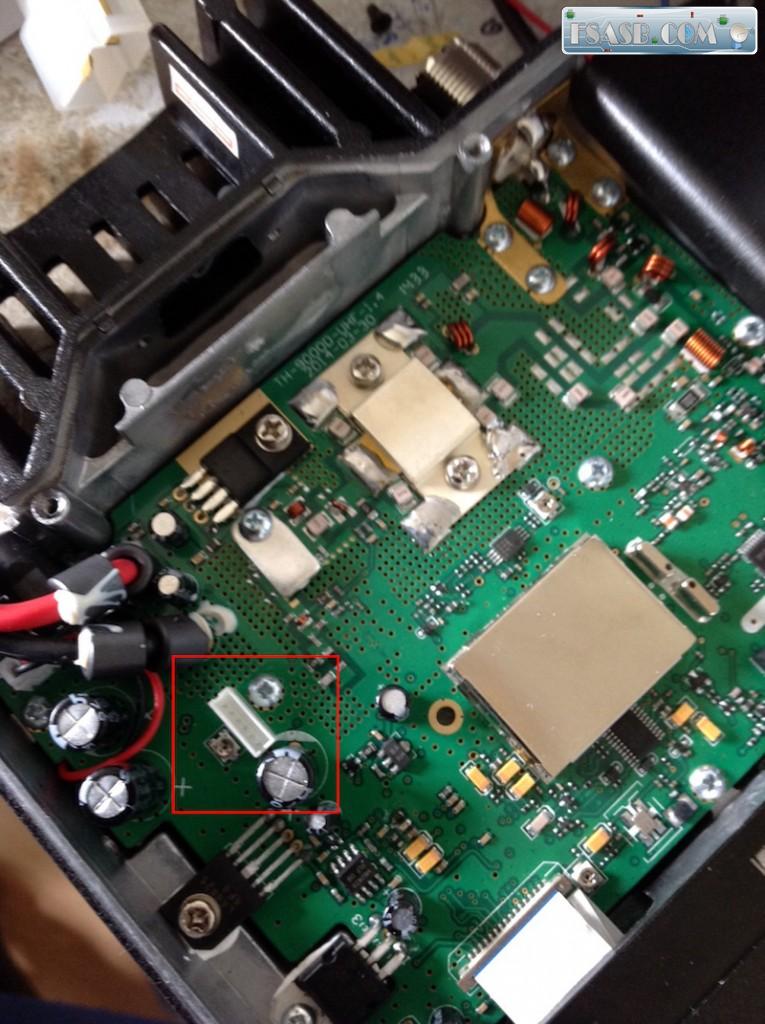

Après ouverture de l’appareil vous aurez accès à un connecteur déjà existant dans l’appareil (con6).

Les signaux disponibles sont:
1- Masse blanc
2- Tx Audio jaune
3- Squelch (5V permanent ->0V si detection) orange
4- RX Audio bleu
5- PTT noir
6- +5V rouge

Le connecteur un peu spécifique est disponible chez Farnell ref 1761509.

Reste plus qu’a souder les fils sur  un connecteur DB9 femelle qui viendra se loger à l’arrière du poste car derrière le cache le trou est déjà prévu.

Mon câblage utilisée sur mes DB9 est:
1-Smetre
2-NC
3-PTT
4-Tx Audio
5-GND
6-NC
7-NC
8-SQL
9 – Rx Audio

Il restera à trouver 2 vis M2,5 pour fixer le connecteur à l’arrière.

On va maintenant s’intéresser à prélever le signal RSSI (Smètre) sur l’appareil.

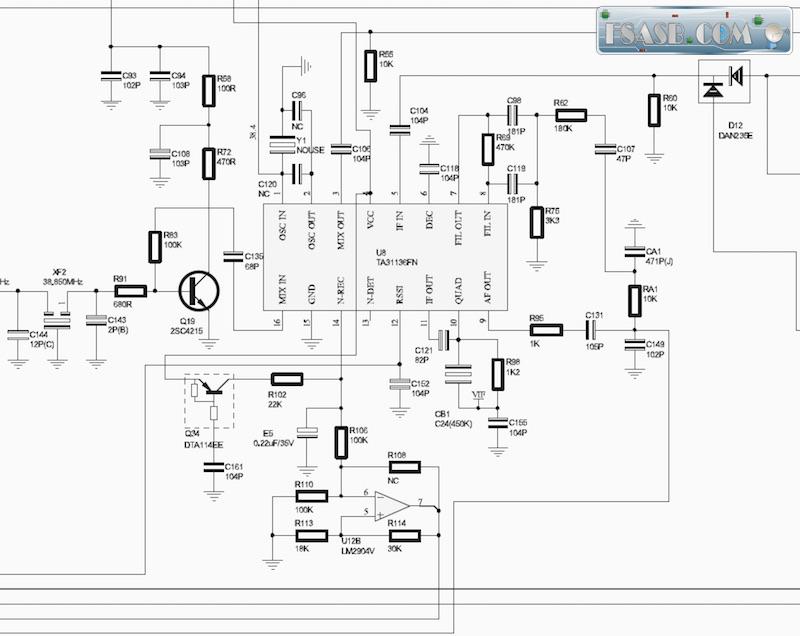

Un petit tour sur le schéma, il faut trouver le point sur la pin 12 de U8

Voici le point sur la platine prêt à l’emploi.

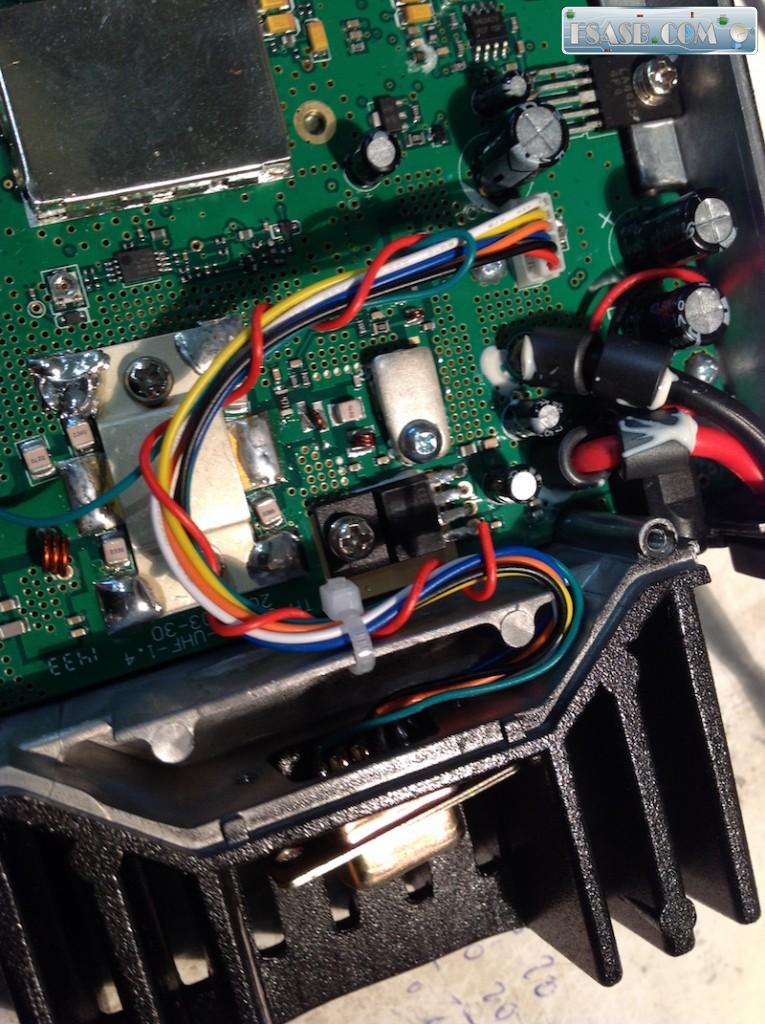

Ci-dessous le câblage final des modifications:

Le fil rouge 5V non utilisé est torsadé autour des fils pour maintenir l’ensemble.

Un poste disponible sur différentes bandes à prix sympathique qui peut délivrer 60W et qui dispose de tous les signaux pour l’intégrer dans un relais radioamateur ANALOGIQUE.

Site du fabricant

Ci-dessous vidéo de présentation:

Le TYT TH-9000D se trouve sur le net entre 150 et 200 euros.
