Vous avez été un certain nombre à me demander ce qu’était un intercom, suite à l’article sur I-Repeater, dans cet article je vous l’explique le fonctionnement.

Parmi les nombreuses fonctionnalités qu’il est possible d’ajouter à un relais radioamateur moderne, l’intercom occupe une place particulière.
Souvent invisible pour les utilisateurs, il permet aux exploitants d’un réseau de relais de disposer d’une voie radio supplémentaire dédiée à l’interconnexion et à la coordination entre différents sites.

Qu’est-ce qu’un intercom ?

Un intercom est une voie radio additionnelle associée à un relais.
Cette voie peut être commandée directement par radio et n’est généralement pas destinée au trafic habituel des radioamateurs utilisant le relais.

Elle constitue un canal technique permettant d’établir des communications entre plusieurs relais ou entre les opérateurs d’un réseau de relais.

Principe de fonctionnement

Le relais dispose d’un émetteur/récepteur supplémentaires fonctionnant sur une fréquence spécifique programmable.
Cette voie peut être activée à distance par différentes méthodes :

• Commandes DTMF ;
• Séquences de tonalités ;
• Fonctions intégrées au contrôleur du relais (I-Repeater).

Une fois activé, l’intercom permet d’établir une liaison radio dédiée entre plusieurs relais équipés de ce système.

Relier plusieurs relais entre eux

L’un des principaux intérêts de l’intercom est de pouvoir créer des liaisons entre différents relais d’un même réseau en mode radio sans liaison internet.

Par exemple, un relais situé sur un sommet peut disposer d’une liaison intercom vers un second relais couvrant une vallée voisine.
Lorsqu’une interconnexion est nécessaire, les opérateurs peuvent activer cette liaison afin de permettre le transfert des communications d’un relais à l’autre.

Cette approche offre plusieurs avantages :

• Extension de la zone de couverture ;
• Création de réseaux régionaux de relais ;
• Possibilité d’acheminer le trafic radio entre plusieurs sites ;
• Maintien d’une infrastructure totalement radio, sans dépendance à Internet.
• Bénéficier d’une station pilotable sur un point haut

Une solution souple et évolutive

Contrairement à une liaison permanente, l’intercom peut être activé uniquement lorsque cela est nécessaire.
Cette souplesse permet de conserver une exploitation indépendante de chaque relais tout en offrant la possibilité de créer ponctuellement un réseau élargi.

Avec les contrôleurs modernes tels que I-Repeater ou d’autres systèmes de gestion de relais, il devient également possible d’automatiser l’établissement de ces liaisons et de gérer plusieurs voies d’intercom simultanément.

Conclusion

L’intercom est bien plus qu’une simple voie radio secondaire.
Il constitue un outil efficace pour interconnecter plusieurs relais radioamateurs et étendre leur couverture tout en conservant une grande souplesse d’exploitation.
Qu’il soit utilisé pour relier deux sites voisins ou pour construire un véritable réseau régional, il représente une solution élégante qui s’inscrit parfaitement dans l’esprit d’expérimentation et d’innovation propre au radioamateurisme.

Je vous rappelle que les cartes µUsbPlug sont disponibles en précommande.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je vous partage aujourd’hui les dernières captures d’écran des fonctionnalités développées depuis le précédent article.

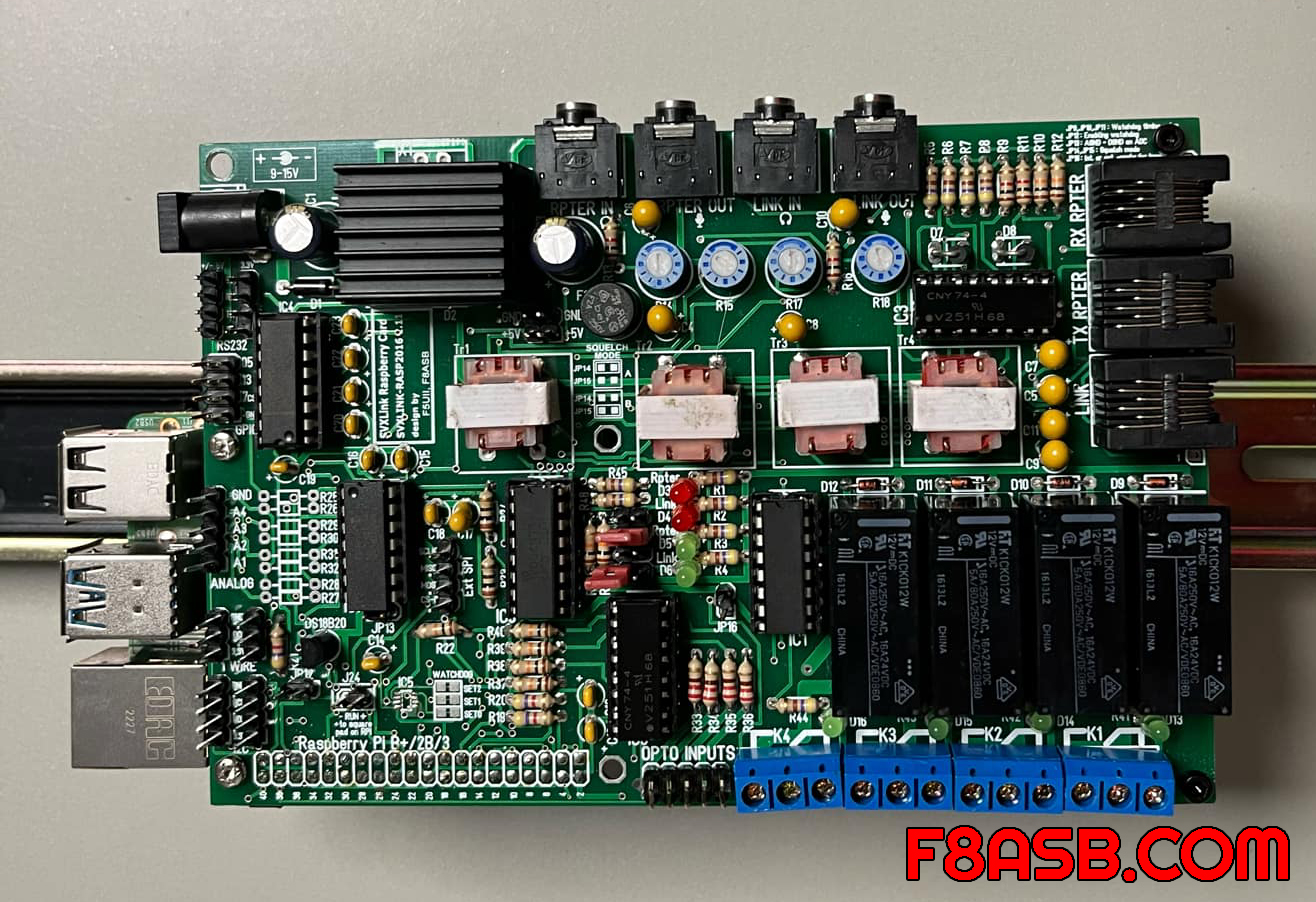

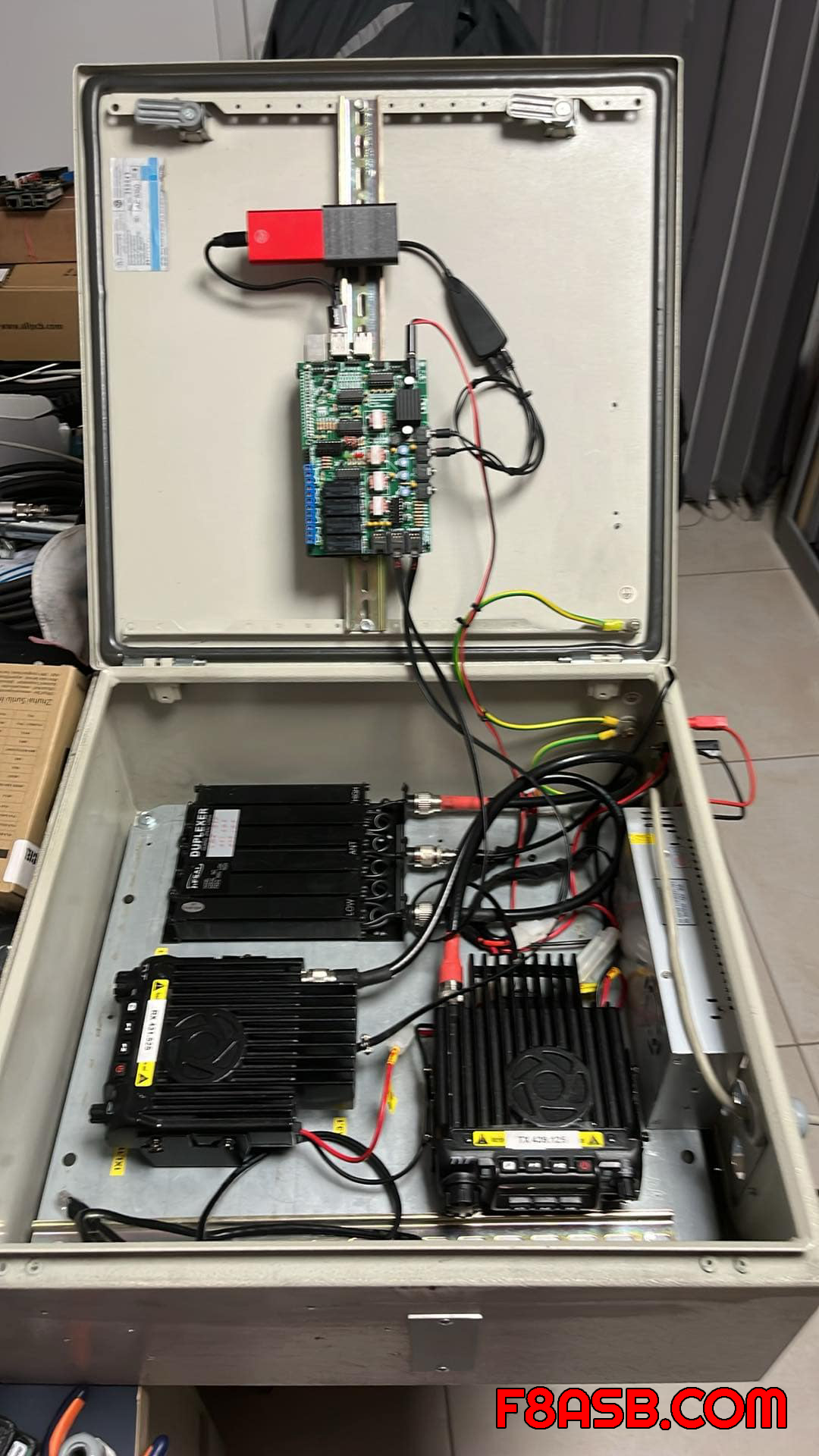

Prise en charge de la SvxCard

La SvxCard est désormais entièrement prise en charge. Un module lui est exclusivement dédié, avec la gestion des entrées/sorties ainsi que des différents capteurs analogiques.

L’integration du mode INTERCOM

Pilotage des Canaux d’une radio Tait

Utilitaire de surveillance et nettoyage de disque

Gestion de l’affichage des modules

Les modules étant désormais nombreux, il est possible de réduire ceux qui ne sont pas utilisés et de personnaliser leur ordre d’affichage.

Packet radio remote

Amélioration de la partie Message info

La flexibilité de diffusion des messages d’information est désormais très avancée. Le nombre d’options disponibles devrait permettre de couvrir la quasi-totalité des besoins.

La grande nouveauté : le module SSTV

Mises à jour et sauvegardes plus sûres

Il y a actuellement 3 beta testeurs qui possèdent un relais à la maison:

F4GVA, F5JIG, FK1UW

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

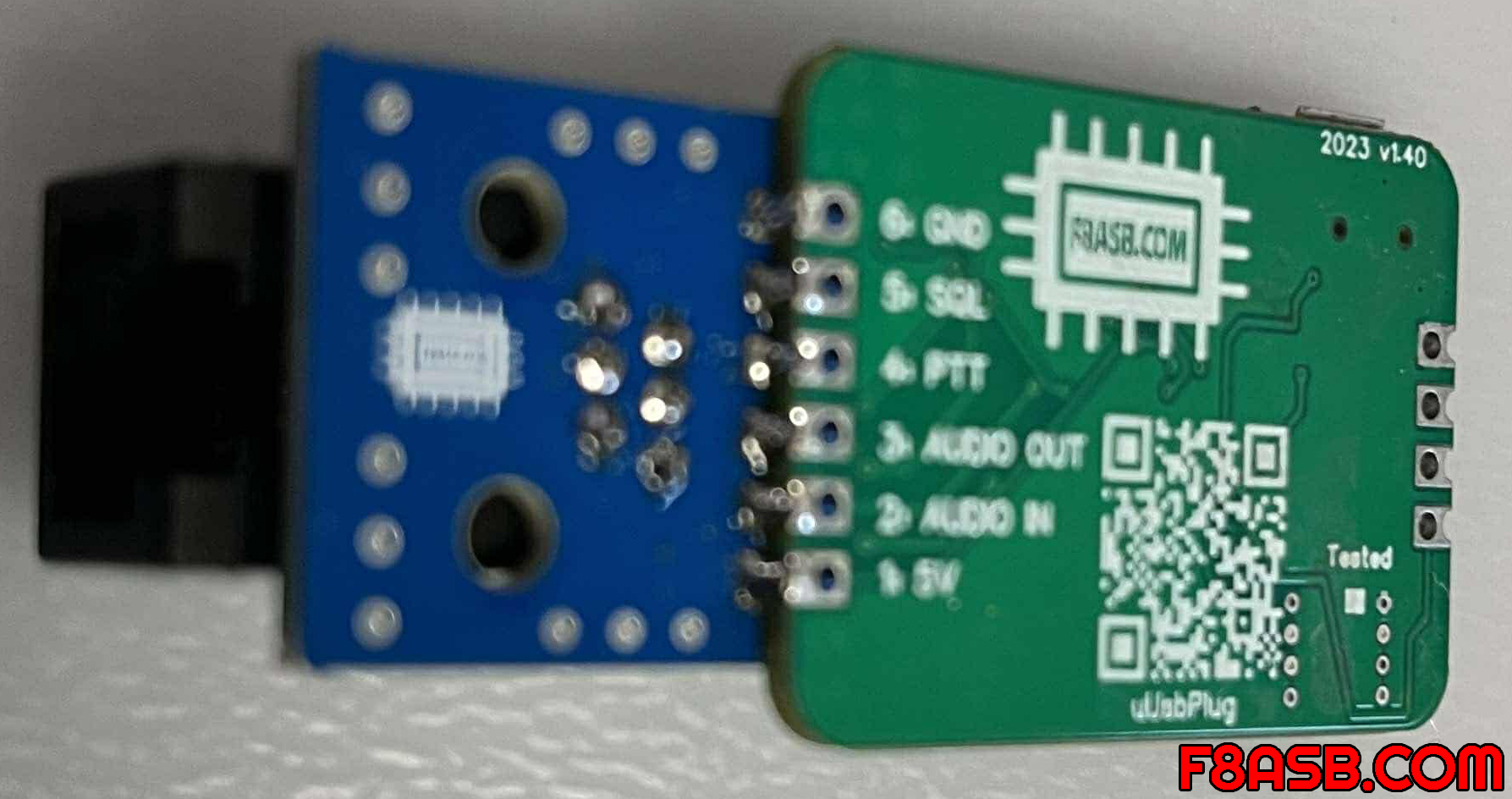

La µUsbPlug est à nouveau disponible à la commande.
50 unités disponibles
Délai de livraison estimé : 3 à 4 semaines.
Les commandes seront traitées par ordre de réception.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Dans cet article, je partage avec vous le synoptique d’I-Repeater ainsi que le lien vers la page dédiée au projet.

I-Repeater est une application web qui permettra de piloter, d’observer et de configurer SvxLink qui fonctionne sous Linux. l’accès se fera directement depuis l’adresse IP du Raspberry Pi qui pilote le relais.

L’objectif est de réaliser toutes ses opérations sans aucune ligne de code.

Il interagit avec SvxLink à travers le fichier de log et les différents fichiers de configuration.

Les 3 interfaces SvxCard, µSvxCard, µUsbPlug sont automatiquement reconnues et configure le système directement.

Je vous laisse cliquer sur le lien et découvrir la page dédiée qui contient le détail des fonctionnalités ainsi que des captures d’écrans qui vous dévoileront le travail effectué à ce jour.

Le système est actuellement en test sur le relais F5ZYS depuis plus de 4 semaines.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

À l’heure actuelle, je ne dispose plus d’interfaces radio à proposer.
Toutefois, si plusieurs personnes sont intéressées par une commande, n’hésitez pas à me le faire savoir via le formulaire de contact.
En fonction du nombre de demandes, je pourrai envisager de lancer une nouvelle série de fabrication et de remettre des interfaces µUsbPlug à disposition.
Je mettrai en place une liste d’attente.

Une année bien remplie malgré un blog moins actif

Le blog F8ASB.COM n’a pas été particulièrement actif cette année (10 articles).
Cela ne signifie toutefois pas que les projets ont été mis de côté.
Bien au contraire, cette période m’a permis de réaliser de nombreuses choses, aussi bien dans le domaine radioamateur, avec la conception des modules relais ainsi que dans celui des travaux à la maison, conception et fabrication d’une clôture plutôt moderne et connectée.

L’année a notamment été marquée par la mise en service d’un nouveau relais urbain à Dogneville, F5ZYS , et à son evolution.
Le relais F1ZBV a également déménagé et retrouve désormais la hauteur ainsi que la couverture radio dont il bénéficiait par le passé.
Retrouver les reports que vous avez envoyé, via le formulaire en ligne, sur la carte dediée du site RA88.

Vers une approche modulaire des relais radioamateurs

J’ai également commencé à travailler sur une approche modulaire des relais radioamateurs.
Cette conception permettra de faire évoluer un relais en ne mettant à jour que les modules concernés, sans devoir remplacer l’ensemble du système.

Cette méthode présente aussi un intérêt particulier en cas de panne.
Plutôt que d’immobiliser toute l’installation ou de remplacer plusieurs éléments, il devient possible d’intervenir uniquement sur le module défectueux.
La maintenance s’en trouve ainsi simplifiée, tout comme les futures évolutions du relais.

Cette réflexion autour de la modularité constitue une nouvelle étape dans mes projets radio.
Elle ouvre la voie à des installations plus souples, plus faciles à maintenir et capables d’évoluer progressivement en fonction des besoins.

Un nouveau projet : I-Repeater

Parallèlement, un nouveau projet est en préparation : I-Repeater.
Il s’agira d’une interface web dédiée à la gestion des relais, mais pas uniquement.

Avec I-Repeater, le paramétrage et la gestion d’un relais seront désormais accessibles à tous grâce à une interface web.
L’objectif est de proposer une solution plus simple et plus accessible, afin de faciliter l’administration et le suivi des relais.

Ce projet fera prochainement l’objet de plusieurs articles qui présenteront son évolution, ses fonctionnalités et les prochaines étapes de son développement.
Le blog permettra ainsi de suivre progressivement la naissance d’I-Repeater et de découvrir tout ce que cette nouvelle solution pourra apporter.

Une continuité avec les interfaces relais SvxLink

Vous m’accordez votre confiance depuis de nombreuses années, et je vous en remercie sincèrement.
Je fais partie des personnes qui ont contribué au développement des premières interfaces relais compatibles avec SvxLink en 2014.
Cette expérience m’a permis de mieux comprendre les besoins liés à la conception, à l’utilisation et à l’évolution des relais radioamateurs.
Vous pouvez vous replonger sur des vidéos qui date un peu, 2016, mais qui montrait déjà les possibilités d’un relais moderne ainsi que l’interface SvxCard.

Dans cette continuité, le projet I-Repeater a été pensé pour rester compatible avec les cartes proposées jusqu’à aujourd’hui.
Il pourra fonctionner avec les interfaces suivantes :

• SvxCard
• µSvxCard
• µUsbPlug

Cette compatibilité permettra de faire évoluer progressivement les installations existantes, sans devoir remplacer systématiquement le matériel déjà en service.
I-Repeater s’inscrit donc dans la continuité des solutions précédentes, tout en ouvrant la voie à une gestion plus simple, plus accessible et plus évolutive des relais.

À suivre sur le blog

Les prochains articles seront consacrés à l’intérêt suscité par une éventuelle nouvelle série, à l’évolution des différents modules relais, à et à l’avancement du projet I-Repeater.

N’hésitez pas à suivre le blog et à me faire part de vos remarques ou de votre intérêt pour ces projets via le formulaire de contact.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Dans cet article, vous retrouverez les photos du salon des Hauts de France de samedi dernier.
J’ai pris beaucoup de photos avant l’ouverture, cela permet de bien voir les stands mais ce n’est pas représentatif de la fréquentation.

Pour conclure, c’était une première et une vraie réussite un grand bravo aux organisateurs.
Je n’ai pas pris le temps de prendre mon stand en photo mais Damien F8DSN à eu l’occasion de me filmer quand je décris le concept de relais modulaire.

Sinon il n’y a pas de plus dans le Nord, j’en conclue que le film devait être une fiction

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je ne fais pas beaucoup de salon, mais je me suis engagé auprès des organisateurs pour y participer et ma manière d’encourager les organisateurs à poursuivre en 2026 ;).

Après cette petite introduction, vous l’aurez compris, je serai présent et pour certain avec qui je communique par mail, nous aurons la possibilité de nous rencontrer.
Je suis persuadé que des OMs de Belgique feront aussi le déplacement.

J’ai reçu quelques mails suite à la parution de mon dernier post qui concerne une approche modulaire d’un relais ou d’un link.
J’ai le plaisir de vous annoncer que l’on pourra échanger sur mon stand sur ce sujet car je suis en train de finaliser une maquette de ce concept afin de le présenter samedi.
Vous avez certainement de bonnes raisons de vous déplacer et celle-ci en sera peut-être une de plus ;).
J’oubliais, je serai à coté de Muriel F4LQS et Damien F8DSN avec qui j’avais fait une vidéo sur la carte µUsbPlug.
Cela fait 2 bonnes raisons.

Selon le temps que j’arrive à y consacrer, j’aurais peut être d’autres nouveautés à partager avec vous.
J’amènerai quelques cartes, si vous avez des demandes spéciales, n’hésitez pas à me contacter pour être sûr d’avoir ce que vous souhaitez.

Je vous partage le plan et le positionnement des participants à ce salon.

Retrouvez des informations supplémentaire sur le site de l’Apra62

Pour certains d’entre vous je vous dis à samedi, pensez au covoiturage cela limite les frais, et c’est toujours plus sympa.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Projet relais modulaire

Dans cette article, je vous présente le projet de relais radioamateur modulaire.
Cette réflexion fait suite à ma volonté de réaliser la SvxCard en version 2.
J’ai régulièrement des demandes pour la SvxCard qui n’est plus disponible à ce jour.

Beaucoup de demandes concernant la SvxCard portaient sur le fait qu’elle intègre un relais, mais aussi une voie transpondeur.
La partie entrée/sortie, mesure analogique, écran, est beaucoup moins utilisée.

Le côté modularité répondra à la personnalisation et aux besoins de chacun, mais aussi à l’évolution possible des installations.
Il y a également le côté maintenance qui est intéressant : les modules sont interchangeables rapidement pour des interventions optimisées.

Je vous décris brièvement les différents modules de la photo ci-dessus.

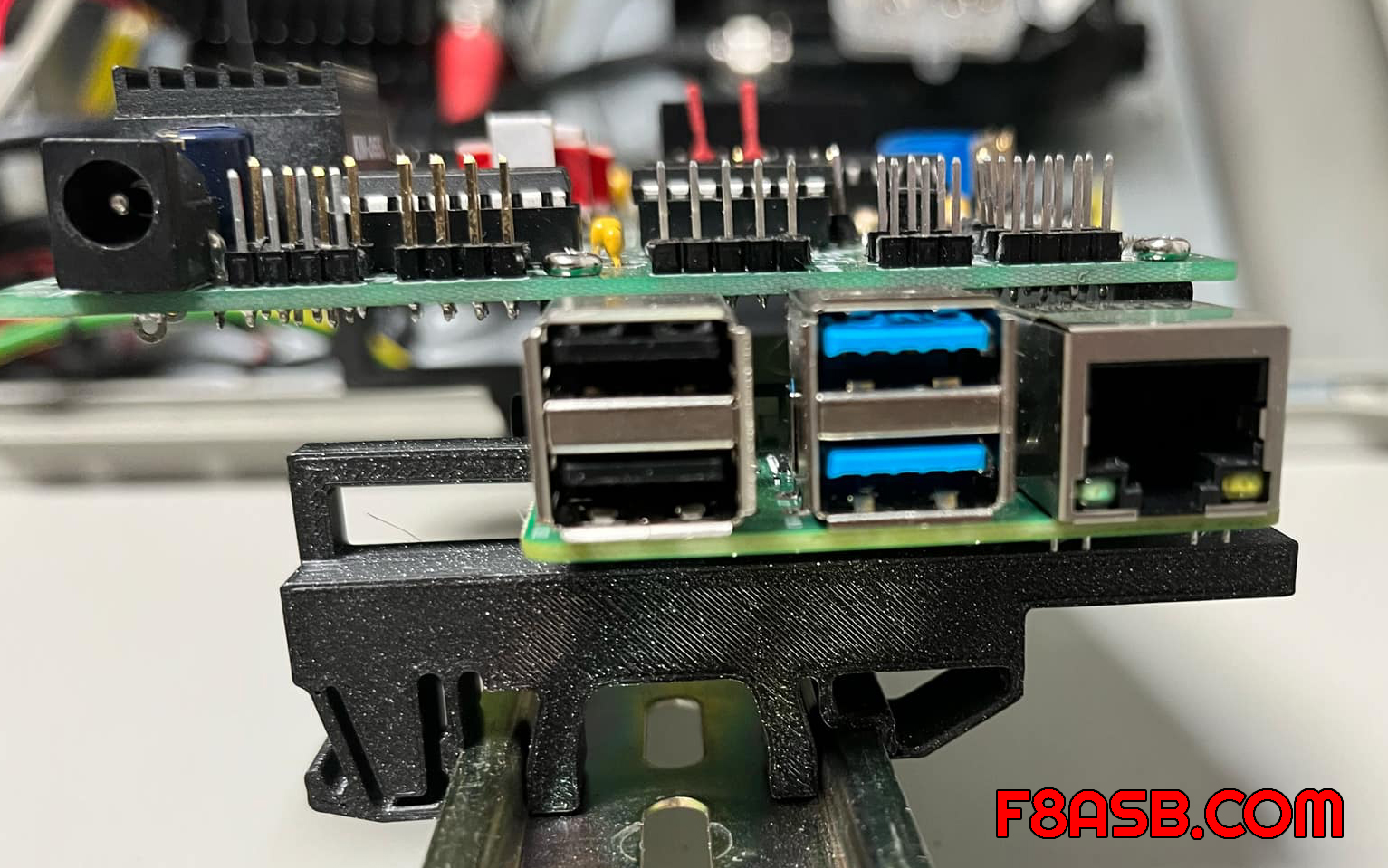

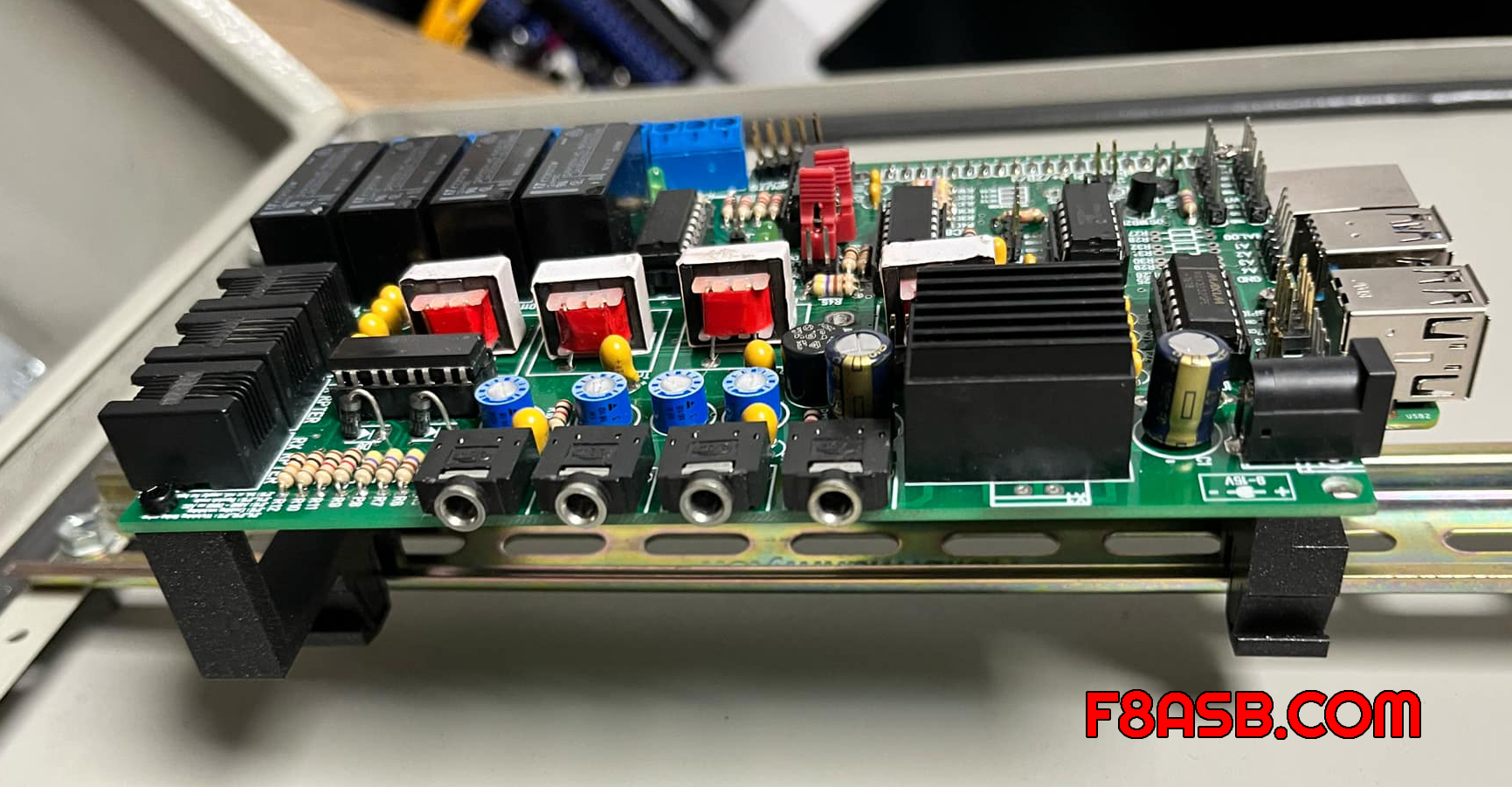

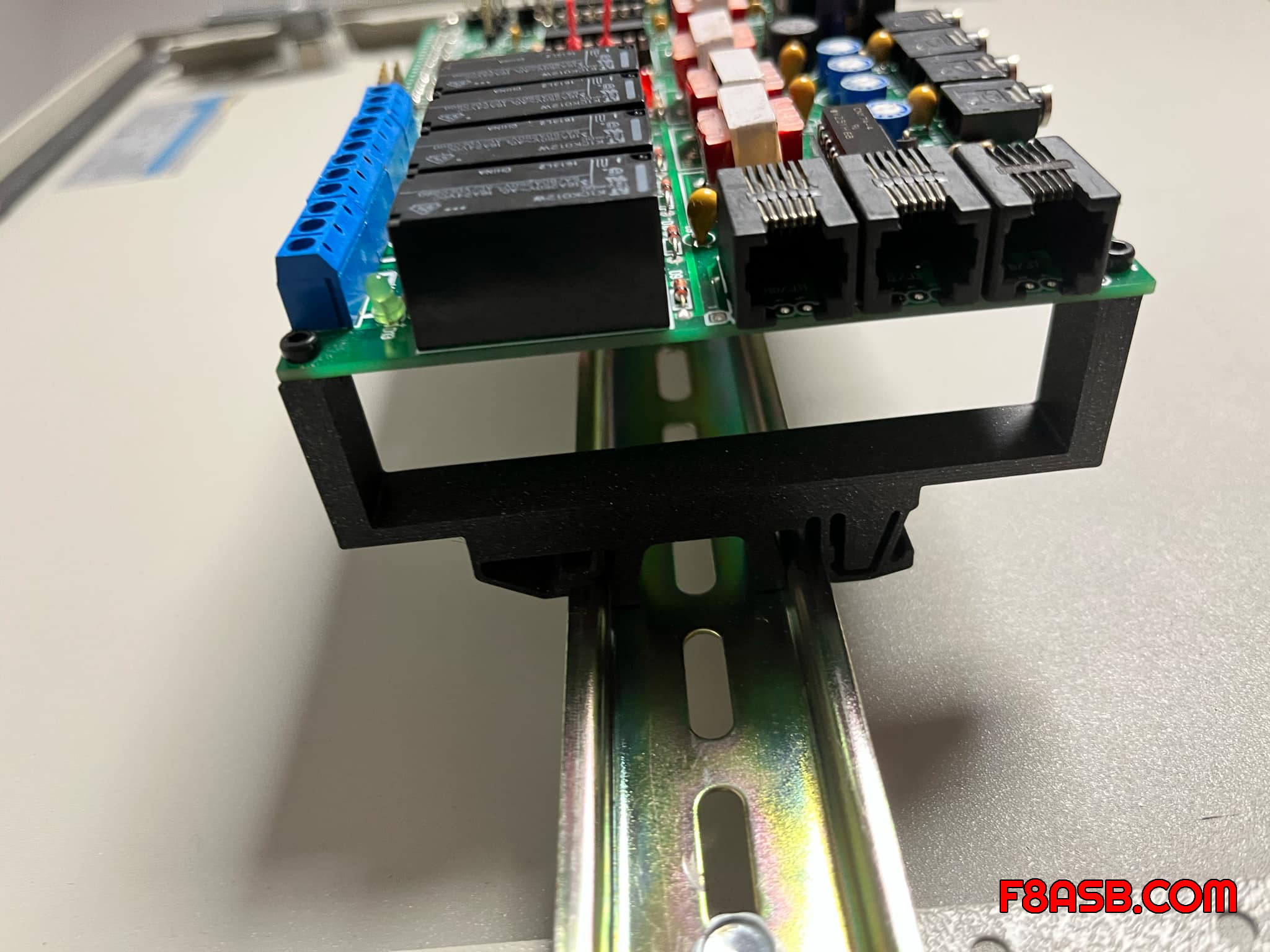

L’ensemble des modules sera positionné sur un rail DIN.
C’est ce type de rail que l’on retrouve dans les armoires électriques pour fixer des modules de type disjoncteurs, automates, etc.

Le Module 1: l’alimentation, ce module pourra être une alimentation 230V -> 5V ou un convertisseur 12V -> 5V.
Il pourra intégrer n’importe quel module d’alimentation selon vos besoins.
Ci-dessus un exemple d’alimentation disponible sur rail avec des tensions et des intensités personnalisables.

Le Module 2: l’ordinateur, dans ce rack, on retrouvera l’informatique que l’on souhaite intégrer.

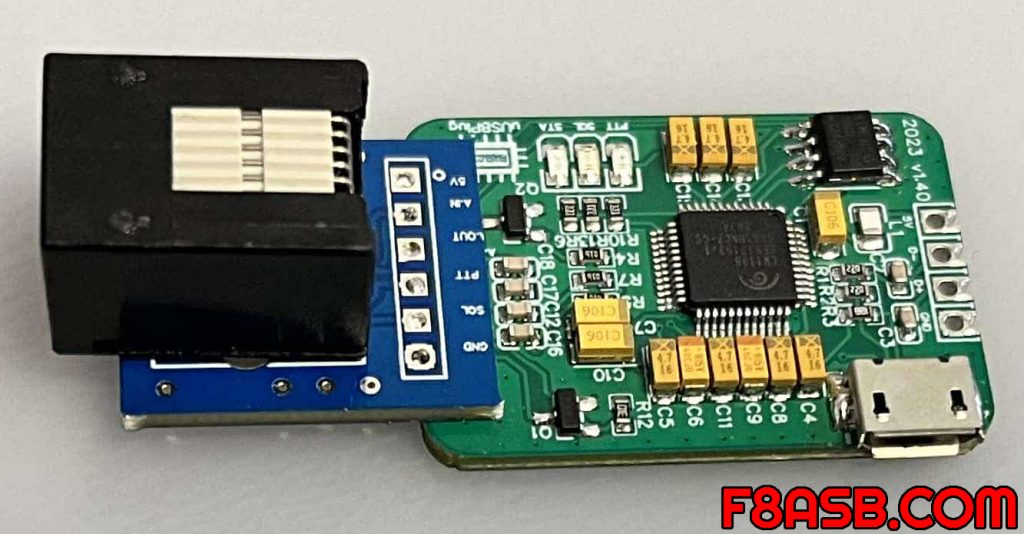

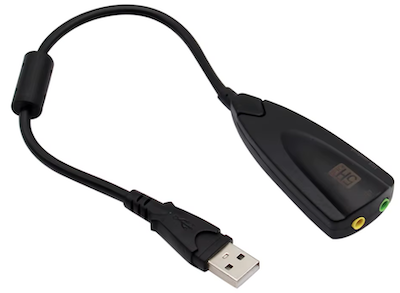

Les modules radio, étant en USB avec la µUsbPlug, permettent d’utiliser n’importe quel micro-ordinateur fonctionnant sous Linux.
Il suffira de l’intégrer dans un boîtier rail DIN.

Ci-dessus, un exemple de boîtier sur rail DIN pour Raspberry Pi.
On peut retrouver une quantité importante de boîtiers selon les micro-ordinateurs.

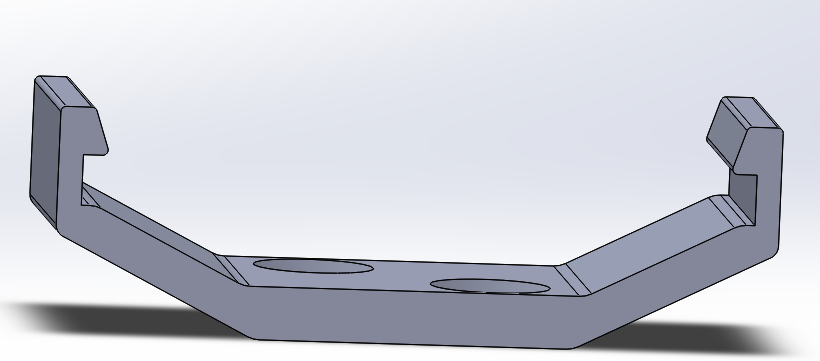

De plus, l’impression 3D ouvre des possibilités illimitées quant à la personnalisation des boîtiers.

Le module 3 et module 4, le module radio, ces modules feront la liaison entre l’ordinateur et les radios.

projet Radiomodule

Ci-dessus un aperçu de la carte.

À gauche, les connecteurs pour les radios.
Dans le cadre d’un relais, on raccordera le RX d’un côté et le TX de l’autre.
On retrouve des connecteurs RJ12 ou des broches PIN 2,54.
Dans le cadre d’une voie transpondeur on raccordera qu’un coté (TX/RX)

Au centre, on pourra emboîter directement la carte µUsbPlug ou la souder sur la platine.

À droite, un connecteur USB B, avec une adaptation possible vers un type C.
Les connecteurs situés de chaque côté serviront de bus de communication entre les modules.
Bien entendu, les composants seront placés selon les choix retenus.
On intégrera un module pour un relais ou un link, et deux modules si l’on souhaite faire une interconnexion radio ou une voie transpondeur, ou du packet radio / APRS via Direwolf.

Le module 5, le HMI, Human Machine Interface, ce module sera l’interface utilisateur, afin de visualiser l’état de fonctionnement du relais mais également d’interagir avec le système.
Il est, ci-dessous, représenté sur un module rail DIN, mais il pourra très bien être déporté. Il pourra être tactile ou équipé de boutons directionnels pour parcourir les différents menus.

Le module 6, L’interface Entrée/Sorties, ce module regroupera l’ensemble des entrées et sorties, qu’elles soient digitales, analogiques, capteurs de température ou relais de commutation.
Il communiquera avec le micro-ordinateur (Module 2) et lui indiquera les mesures et l’état des E/S.
Il intègrera probablement un microcontrôleur qui effectuera toutes les mesures de manière régulière.
Une approche intéressante, par exemple dans le cadre d’un relais alimenté par énergie solaire, pourrait être une gestion du routage et des mesures des énergies.

Conclusion:

Voilà la description globale du projet. Les images utilisées sont là pour donner des exemples ; le choix du matériel n’est pas encore défini. Des connecteurs situés sur les côtés des modules seront utilisés pour communiquer entre eux et limiter autant que possible les câblages.
L’installation sera compatible avec Allstarlink, Svxlink et Direwolf ( packet ou APRS)

L’avancement du projet sera documenté sur ce blog.

N’hésitez pas à me faire part de vos remarques et idées suite à la lecture de cet article.
Si vous avez des idées de modules ou souhaitez travailler sur certains modules, prenez contact.

À ce niveau d’avancement, vos retours sont importants.

Je serai présent au nouveau salon organisé par F4KLR & l’APRA62, le 31 mai 2025 à Wingles. J’y présenterai mon avancée.

Je serai aussi à ISERAMAT le 21 juin à Tullins, avec un mois de travail supplémentaire pour ajouter des éléments par rapport au salon précédent.

Sur ce dernier, j’animerai une conférence sur les interfaces relais.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

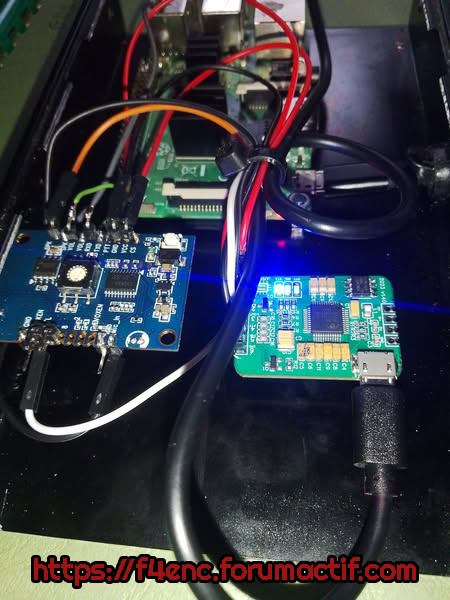

Dans cette article, je vous partage la réalisation de Vincent F4ENC qui a utilisé un module de chez NiceRF le SA828, cela me donnera l’occasion de vous le présenter.
Après quelques expérimentations et échanges de mails, Vincent a intégré la µUsbPlug dans son projet. La finalité est un point d’accès à base de SvxLink.

Le module SA828 de NiceRF:

Le module SA828 possède toutes les caractéristiques qui permettent de réaliser un talkie Walkie autonome avec 1,5W de puissance.

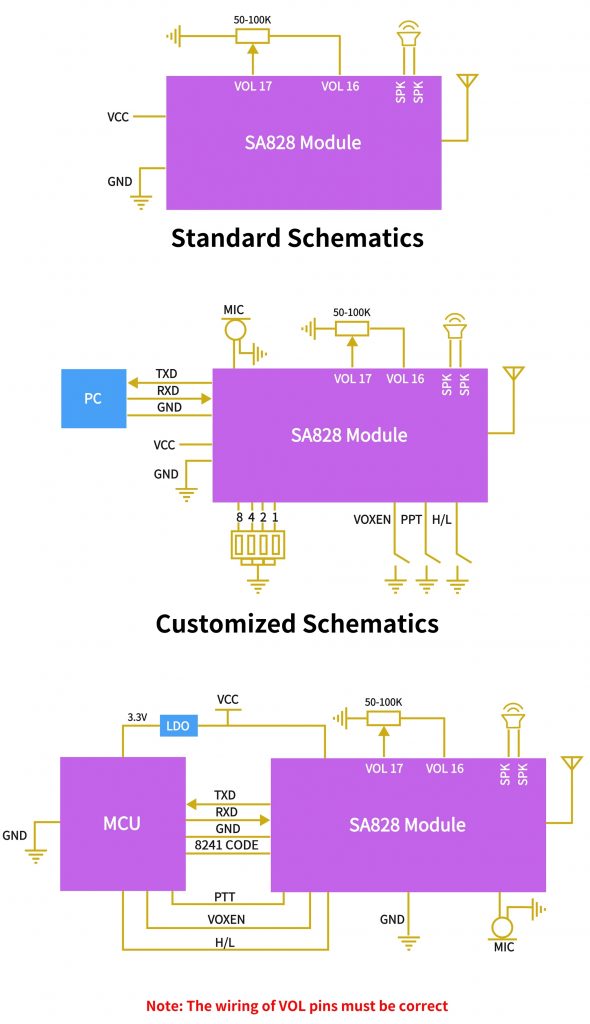

Ci-dessous les différentes utilisations et intégrations possibles:

Caractéristiques du walkie talkie module SA828

• UHF Frequency : 400~480 MHz
• VHF Frequency : 134~174 MHz
• 350 band frequency：320-400MHz  (3 frequency bands are optional)
• Tx and Rx frequency can be set alone
• Bandwidth: 12.5 / 25 KHz
• Output power up to 1.5W
• Distance up to 4-5Km in open area
• High Sensitivity：-124 dBm
• High-integrated, Small Size
• External potentiometer to adjust volume
• 38 CTCSS (can be set via PC software and serial port)
• 166 CDCSS (can be set via PC software and serial port)
• 8 level squelch
• High/ low power is optional（500mW/1.5W）
• Wide range of working voltage: 3.3-5.5 V
• 1 ppm KDS TCXO crystal, Stable performance

On peut y ajouter un potentiomètre pour le réglage du volume, un haut parleur directement, un micro, un codeur pour changer de mémoire. il s’agit d’un module très complet.

Dans le projet de Vincent, on retrouve uniquement  3  éléments, un Raspberry Pi, une carte SA828, une carte µUsbPlug.

La liaison entre la radio et le Raspberry est uniquement relié par un câble Usb.

Le tout est mis en boîte et desormais 100% fonctionnel, Vincent est d’ores et déjà en train d’analyser la partie logiciel afin de personnaliser les codes DTMF et les fonctionnalités associées.

Merci Vincent pour ce partage, c’est exactement pour ce type de réalisation que la µUSbPlug a été réalisée.
Mon petit doigt me dit qu’il va prochainement avoir d’autres réalisations sur ce Blog.

J’en profite pour faire suivre l’adresse du Blog de F4ENC: https://f4enc.forumactif.com/

N’hésitez pas à me partager vos montages, cela donnera des idées à certains d’entres vous.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

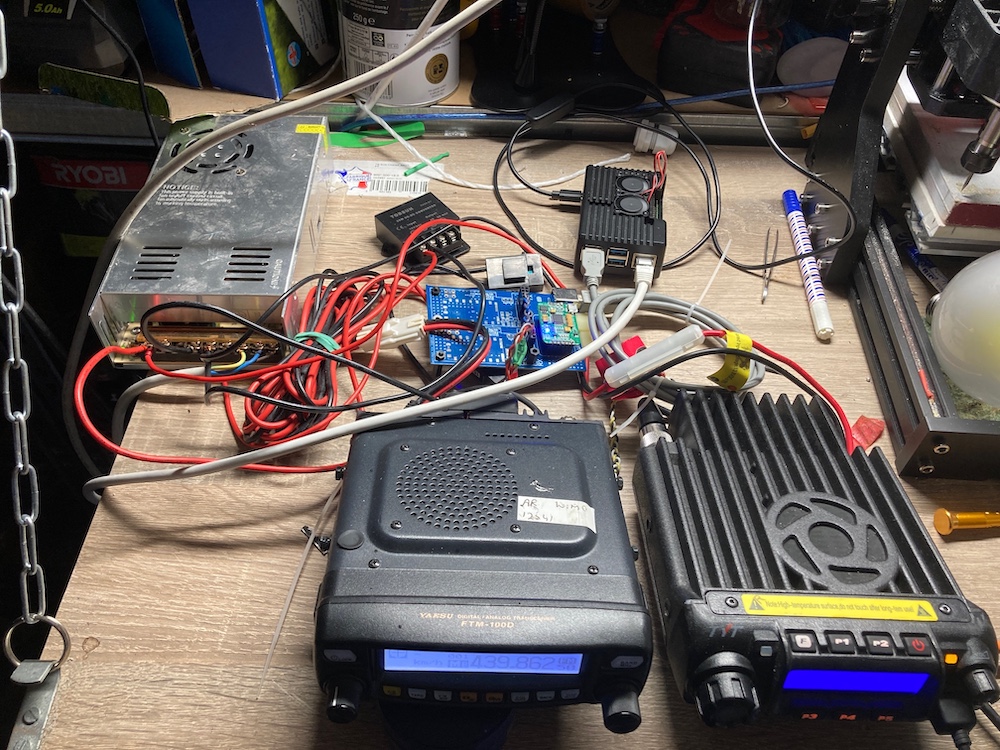

Ci-dessus le prototype afin de tester toutes les fonctionnalités du relais.

retrouvez plus d’informations sur le relai F5ZIH depuis la page qrz.com

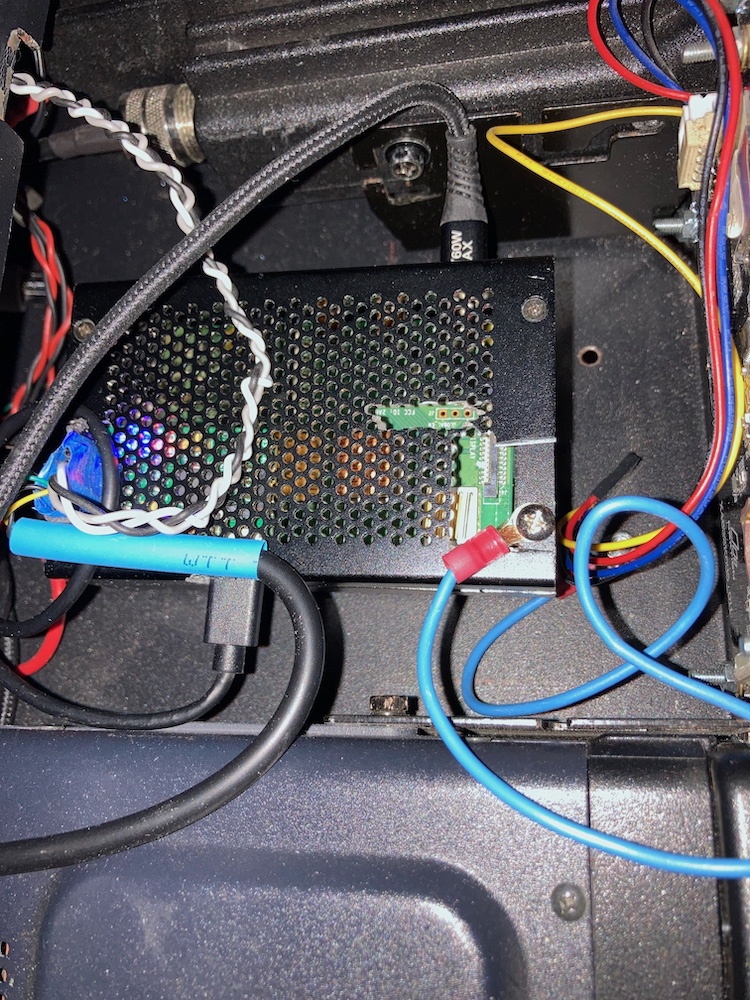

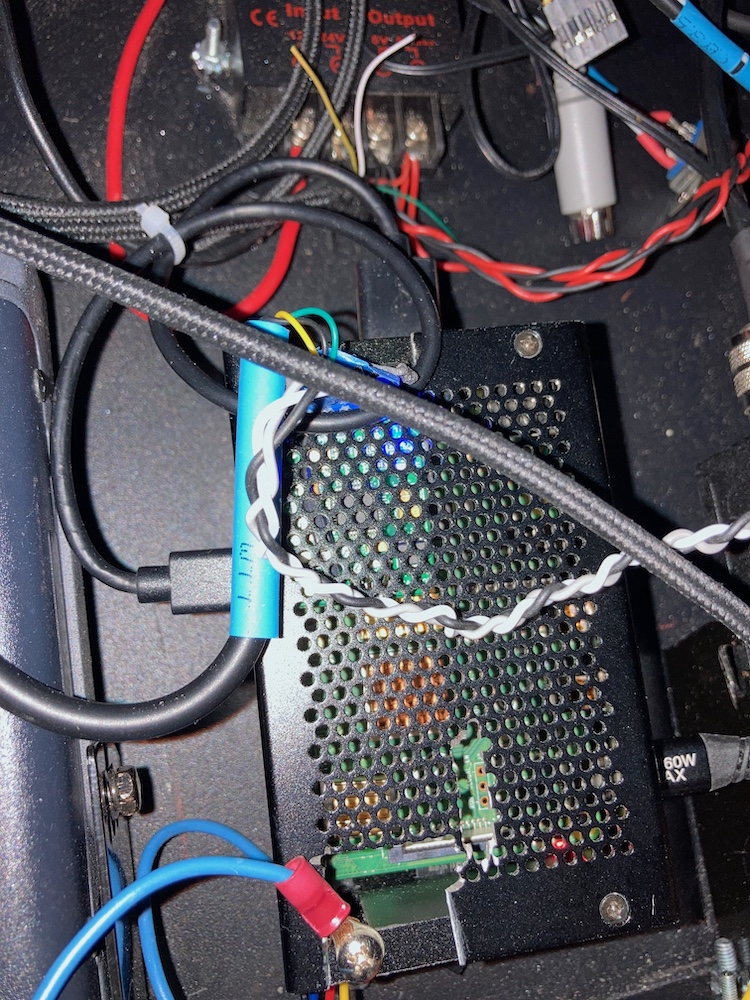

La µUsbPlug est intégrée directement dans le boitier du Raspberry Pi

Merci à Jacques F5IVR pour avoir partagé sa réalisation, si vous aussi vous avez réalisé des montages avec les µUsbPlug n’hésiter pas à me les envoyer, je partagerai sur ce Blog.

Vous êtes plusieurs à avoir fait vos propres réalisations:
Utilisation avec Vara, mode Aprs avec Direwolf, décodage des mode digitaux avec une tablette Android.
J’ai régulièrement des messages mais très rarement des photos ou des descriptions.

N’hésitez pas c’est avec plaisir que je les publierai.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI
