Je vous décris aujourd’hui, le module micro-ordinateur.
Au cœur de l’architecture modulaire du relais, le module micro‑informatique regroupe l’ensemble des fonctions logicielles essentielles au traitement du signal et à la gestion des services.
Il repose sur un Raspberry Pi équipé de SVXLink, véritable moteur du relais, chargé d’assurer la commutation audio, la gestion des tonalités, la logique de contrôle et l’interconnexion avec les réseaux disponibles.

Installé dans un boîtier dédié, ce module est pensé pour être autonome, facilement remplaçable et totalement indépendant des autres éléments du système.

Cette approche permet de séparer clairement la partie “intelligence” du relais de ses modules RF ou audio, facilitant la maintenance, les mises à jour logicielles et l’évolution future du système sans impact sur les autres briques matérielles.

Toujours dans une approche modulaire, l’idée est de choisir n’importe quelle solution informatique et de l’intégrer dans un boitier qui a une fixation sur rail DIN intégrée.
Idéalement, il faut qu’il soit équipé de ports USB pour les périphériques extérieurs, et Ethernet, pour les connexions externes.

Il a plusieurs boitiers DIN disponibles, dont une version pour Pi Zero avec alimentation intégrée disponible, le RaspiBoxZero que j’ai utilisé sur le relais comme premier montage.

L’impression ne donne aucune limite quant à l’adaptation de n’importe quelle carte micro-ordinateur dans un boitier DIN.

Matériels nécessaires:

Un boitier rail Din pour PI4 (existe en Pi5)
Un Pi4 + carte SD
Un ecran Waveshare 1,28″ rond TACTILE
4 vis M2 x 8
4 vis M2,6 x 10
Fichiers 3D

L’idée est de prendre en sandwich l’écran Oled entre la façade extérieure et une platine à l’intérieur du boitier.
De la colle chaude a été ajoutée sur le connecteur du Raspberry Pi afin de bien maintenir la connexion écran – Raspberry

L’alimentation se fait directement par le raccordement de 2 fils sur le port GPIO

Le résultat final est plutôt, sympathique, l’intégration de l’écran Oled se fait à la perfection.

La programmation fera l’objet d’un autre article, car l’ensemble des fonctions n’est pas encore implantées.
Actuellement il est possible de redémarrer ou d’arrêter le système.
L’écran tactile, permettra de voir le statut de SVXLink, les mesures du capteur T°/V et l’accès aux commandes pour le redémarrage et l’arrêt.
Cela permet aux co-sysop, qui n’ont pas de connaissances Linux, de pouvoir intervenir facilement sur l’installation.

Fiche technique et câblage de l’écran LCD 1,28″.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Le module d’alimentation peut très bien utiliser des boitiers d’alimentations commerciaux qui fournissent la tension souhaitée avec une entrée en 230V.
Dans le cadre du relais radioamateur, on intègre régulièrement des batteries.
C’est dans cette situation, que mon choix s’est porté vers un convertisseur de tension DC / DC.
Avec une entrée possible en 12/24V et une sortie 5V 5A.

Son rôle sera de fournir une tension de 5V et d’afficher la tension des batteries sur demande.

Le module voltmètre:

Tension de lecture de 7 à 55V, un appui long sur le bouton permet de passer en mode paramètres et permet de personnalisé le module.

Ci-dessous le détail de la programmation.

Batterie au plomb:
Accéder au menu de réglages

Depuis l’écran principal, maintenir le bouton 2 secondes pour entrer dans le menu.
Maintenir à nouveau 2 secondes pour accéder au mode batterie acide (P12).
Sélection de la tension nominale
L’écran affiche une valeur clignotante correspondant à la tension.
Maintenir le bouton 2 secondes pour sélectionner la tension : 12 V / 24 V / 36 V / 48 V.
Lorsque la bonne tension est affichée, maintenir 2 secondes pour confirmer et enregistrer.
L’affichage devient fixe : la configuration est terminée.
Quitter le menu

Paramétrage des tensions basse et haute

Accéder au menu de réglages
Depuis l’écran principal, maintenir le bouton appuyé 2 secondes pour entrer dans le menu.
Maintenir à nouveau 2 secondes pour accéder à la page de réglages personnalisés.
Réglage de la tension basse (Low Voltage)

Une fois sur la page dédiée, maintenir le bouton 2 secondes pour modifier la valeur.
Maintenir encore 2 secondes pour déplacer le curseur (changer le chiffre actif).
Lorsque la valeur souhaitée est affichée, maintenir 2 secondes pour confirmer et enregistrer.

L’affichage devient fixe : la valeur basse est sauvegardée.
Réglage de la tension haute (High Voltage)
Après validation de la tension basse, maintenir le bouton 2 secondes pour passer au réglage de la tension haute.

Le premier chiffre à gauche se met à clignoter.
Maintenir 2 secondes pour modifier la valeur, puis maintenir 2 secondes pour changer de chiffre.
Une fois la valeur correcte définie, maintenir 2 secondes pour confirmer et enregistrer.
L’affichage devient fixe : la configuration est terminée.

Quitter le menu
Maintenir le bouton 2 secondes pour revenir à l’écran principal.
Ou appuyer brièvement pour accéder à la page de réglage suivante.

Maintenir le bouton 2 secondes pour revenir à l’écran principal.
Ou appuyer brièvement pour passer à la page suivante.

Le module voltmètre est configurable afin d’indiquer les seuils de tension selon le niveau d’alimentation. Il s’éteint automatiquement au bout de quelques secondes.
C’est parfait pour contrôler rapidement le niveau de batterie de l’installation.
On le relie tout simplement sur l’alimentation d’entrée du module.

Les photos du montage:

Le câblage est simple, on intègre juste l’interrupteur  en l’entrée et l’alimentation du convertisseur.
power supply = alimentation venant des batteries
load = sortie vers le convertisseur

Le niveau de batterie evolue selon la tension mesurée et les paramètres haut et bas définis

Matériel:

Interrupteur led
Voltmetre
Connecteur entrée alimentation
Convertisseur 12/24V vers 5V 5A
4X Vis M2.6×10
6 vis M3x10 hexagonales creuse
2 vis M3x10 hexagonales creuses (tête fraisée)
4 écrous carré M3
2 écrous M3

Impression de 4 pièces, disponible sur Thingiverse:
2 x supports rail DIN
1 x base du boitier
1x capot supérieur

Voilà, vous avez tous les éléments pour reproduire la même chose chez vous.
Les étiquettes utilisées sont des chez AVERY ref. L6008, impression laser.

Sur demande je peux fournir les pictogrammes utilisés.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Il est nécessaire d’apporter des modifications au fichier Logic.tcl de Svxlink.
Le chemin par défaut de ce fichier est généralement
/usr/share/svxlink/event.d/
ou
/usr/share/svxlink/event.d/local/

Nous devons développer une fonction capable de jouer un fichier audio à une ou plusieurs heures prédéfinies.

Pour cela, ajoute la ligne suivante :
addMinuteTickSubscriber annonces_msg

Cette instruction permet d’exécuter la fonction toutes les minutes afin de vérifier s’il est temps de diffuser le message. Je l’ai insérée juste après la déclaration des variables, à la ligne 67.

La fonction que j’ai créée se trouve à la ligne 894, dans la section dédiée aux fonctions.

Elle est appelée chaque minute et vérifie si des horaires de diffusion sont définis — dans notre cas, 9h10 et 18h35.

Si l’un de ces horaires est atteint, le fichier bonqso.wav sera lu. Ce fichier est stocké dans le dossier contenant les fichiers audio.
/usr/share/svxlink/sounds/fr_FR/F1ZMV/

Un autre article a été écrit a été rédigé concernant une fonction de diffusion automatique de messages d’information. Cette fonction vérifie s’il y a un message à diffuser pendant la lecture de la balise à heure fixe.

Un utilitaire associé est également disponible pour générer les messages.

La particularité de cette fonction réside dans la possibilité de définir précisément l’heure de diffusion au cours de la journée. Cette fonction a été intégrée sur le Relais F1ZMV par Christian F4GVA dans le 43

À noter que cette méthode peut être utilisée pour déclencher n’importe quelle action : dans cet exemple, il s’agit de diffuser un message, mais cela pourrait tout aussi bien être l’envoi d’un rapport d’activité ou tout autre événement.

Dans cet article, vous découvrirez un relais compact et minimaliste.
Je souhaitais pouvoir tester sur un site le comportement de ce type de relais construit avec des SA818CE UHF. Je vous décris le détail de la première étape.

Comment est né ce projet?

Le radioclub RA88 souhaitait mettre en place un relais urbain aux alentours d’Epinal.
Un site a été trouvé  mais sans source d’alimentation.
Un relais urbain n’a pas besoin d’une grosse puissance, et la carte d’expérimentation du µRepeater va nous permettre de tester le site avec une mise en oeuvre très rapide.
Du fait de son accès simple et proche, nous aurons la possibilité de faire des mises à jour régulières que je publierai sur ce Blog.

Le matériel utilisé:

• Un boitier type DIN
• Un raspberry Pi0
• Une carte µRepeater equipée de 2 µDraCard et 1 µUsbPlug
• Des cavités UHF
• Une antenne 1/4 d’onde

Je ne détaille pas le montage du µRepeater, une page y est dédié sur mon Blog.
Concernant le boitier DIN qui enferme le Raspberry Pi0, il s’agit du RaspiBox Zéro disponible chez Az-Delivery.

Ma nouvelle approche de construction de relais est désormais sur rail Din, pour des raisons de flexibilité et de modularité.
Vous pouvez retrouver dans la conférence ISERAMAT 2ème partie les explications.

Ce coffret intègre une platine avec convertisseur d’alimentation qui accepte une entrée de 9 à 35V et qui propose un USB externe ainsi que l’accès à tous les Pin du Raspberry.
On peut également y connecter des entrées ou des sorties sur 3 borniers externes.
L’ensemble des éléments est fourni en KIT.
le lien de la documentation ICI.

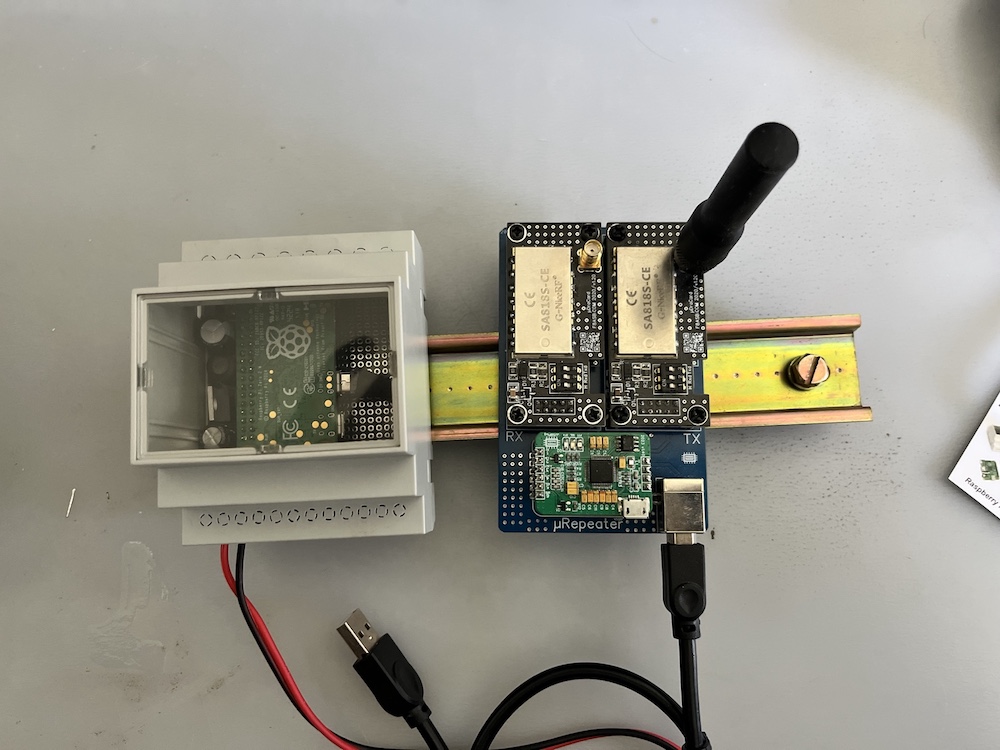

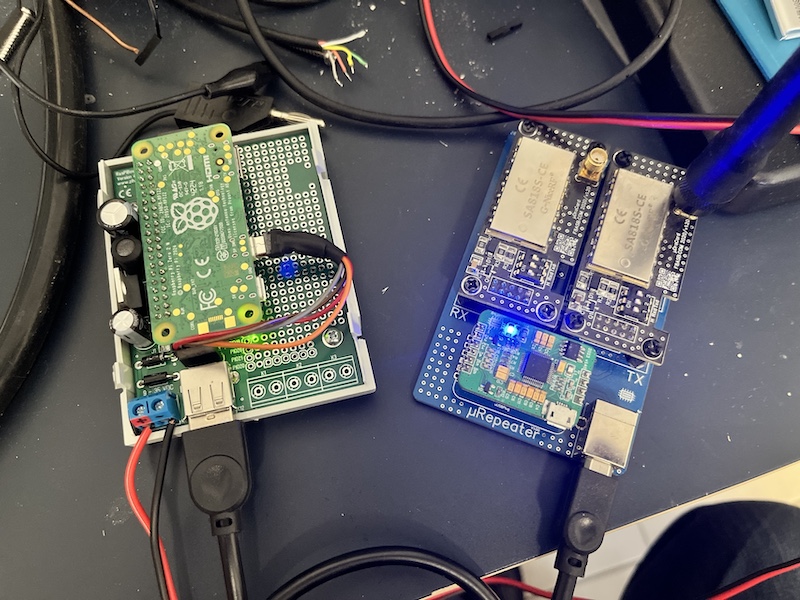

Une fois l’ensemble monté, j’ai réalisé un cordon microUsb vers Dupont, celui-ci va évoluer vers un raccord coudé microUsb.
Le raccord Dupont se retrouve juste derrière le connecteur du bas et permet de relié directement la carte µRepeater. (voir photo plus bas)

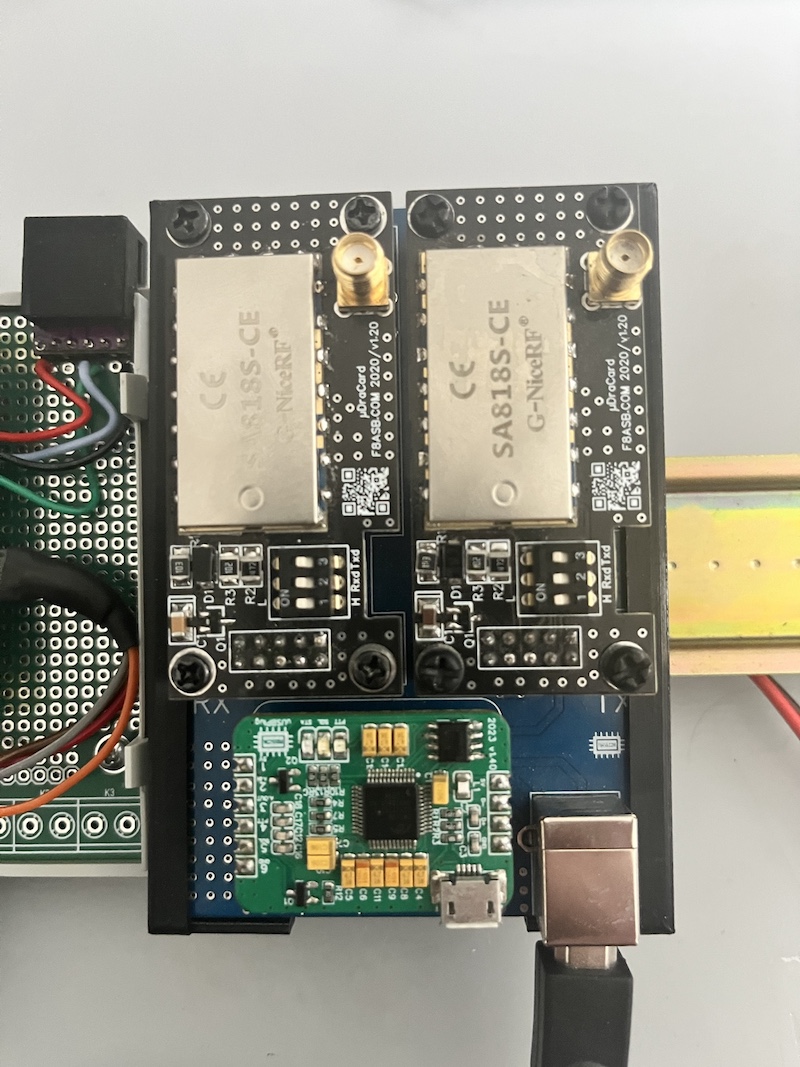

Une fois le montage fermé, il manquait la fixation de la carte µRepeater sur rail DIN.
J’ai réalisé le montage en impression 3D qui pincera de droite et gauche et permettra la fixation sur le rail. Les fichiers sont disponibles sur Thingiverse.

Le relais ne sera pas interconnecté sur internet dans un premier temps, et pour interagir facilement sur site une prise USB-C de connexion a été ajoutée.

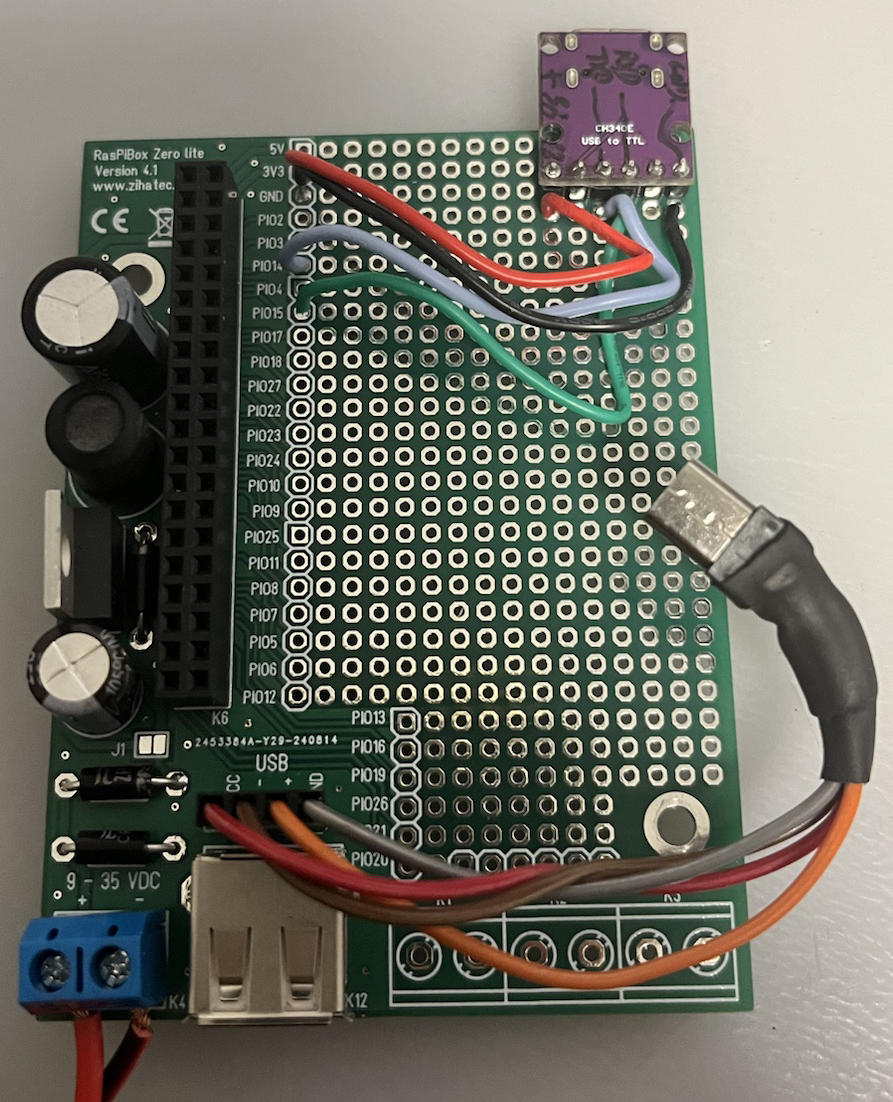

J’ai intégré une platine CH340 que j’ai relié sur les pin RXD,TXD,GND,3,3V.
Ce qui permet de se connecter avec un pc portable et un câble USB-C directement sur le Raspberry Pi0.

Attention:
Bien brancher le TXD vers le RXD et inversement, valider le port série comme port terminal sur le Raspberry Pi0 avec la configuration raspi-config.

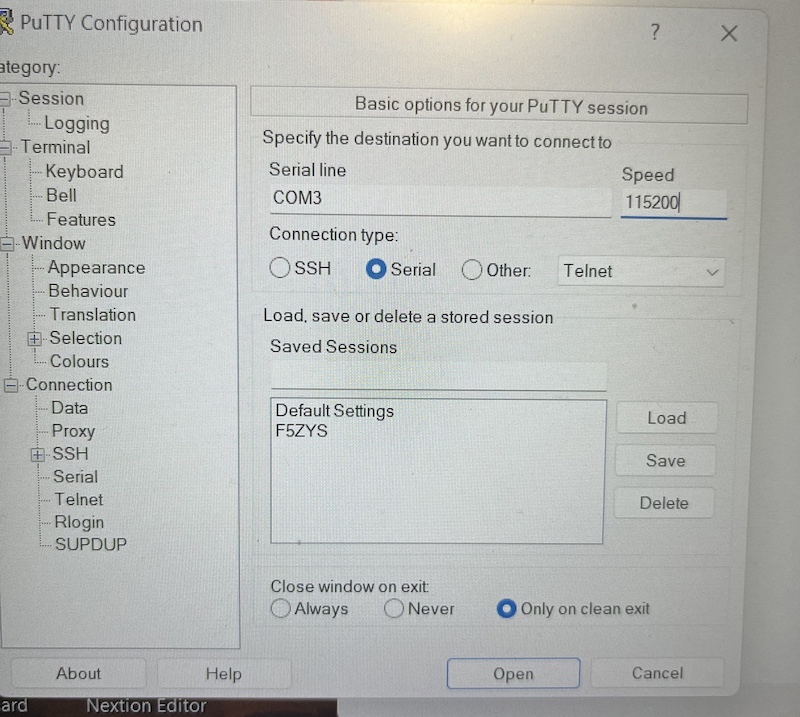

Sur votre PC, il suffira d’indiquer le port série comme type de connexion, la valeur du port com détecté lors du branchement et la vitesse de communication à 115200.
En cliquant sur Open vous vous retrouverez sur le terminal qui vous demandera le Login et le mot de passe.

Après la configuration du relais, tout est prêt pour l’installation sur site.

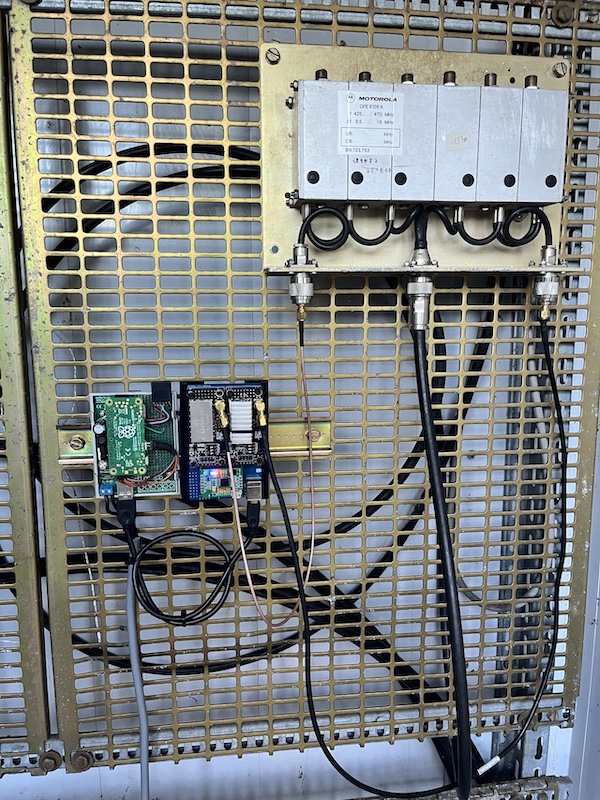

L’antenne et les cavités étaient déjà mise en place par F8DSN et F4BKE.
On voit là tout l’interêt d’un rail Din pour ce type d’armoire.
En utilisant 2 écrous cage et 2 vis la mise en place est très rapide.
Il restait le câble d’alimentation et les cordons d’antenne à raccorder.
En 10 min le relais était en place et prêt à l’emploi.

Sur la photo, vous pouvez apercevoir l’ajout d’un radiateur aluminium avec de la pâte thermique sur la partie TX, qui est fixé avec un Rilsan.

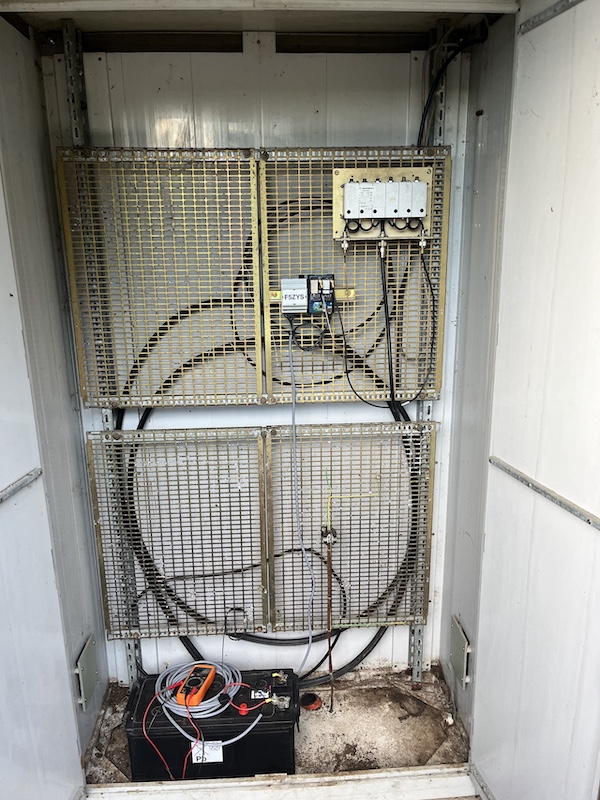

Voila la vue d’ensemble de l’armoire.
Actuellement c’est une batterie qui est mise en place, prochainement des panneaux solaires seront installés.
La consommation mesurée et de 0,17A en RX et 0,26A en TX sous environ 1W en sortie TX.

Conclusion:

Le relais fonctionne parfaitement, le SA818CE a une bonne sensibilité et n’est pas perturbé.
La partie TX avec l’antenne 1/4 très basse ne donne pas encore les résultats optimaux.
Elle supporte les passages en émission prolongés.

Les prochaines améliorations seront:

• L’optimisation de la partie en émission soit par l’ajout d’un ampli soit par le changement de l’émetteur.
• L’installation d’une antenne en haut du pylône
• L’installation des panneaux solaires
• Gestion de l’énergie et consultation par DTMF en synthèse vocale.

D’autres articles vont suivre afin de vous décrire la suite de ce projet.

Si vous avez des relais autonomes avec panneaux solaires vos expériences m’intéresse, n’hésitez pas à écrire en commentaire ou échanger avec moi via la fiche contact.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je serai présent pour la 33ème édition de Iseramat, le samedi 21 juin de 9h00 à 18h00 à Tullins (38)
Rendez-vous à 10h30 pour une conférence que j’aurai le plaisir d’animer !

Je présenterai l’interface digital µUsbPlug et le détail du nouveau concept de relais radioamateur.

J’aurai également un stand afin de prendre le temps d’échanger avec vous.

Vous retrouverez également Damien F8DSN qui sera présent sur un stand et réalisera un petit reportage.

Pour venir:

• Coordonnées GPS : 45°18’29″N – 5°29’54″E
• Waze : waze://?ll=45.308147,5.496359&navigate=yes
• Maps : https://maps.app.goo.gl/w4czdkv7PeT2Tny66
• Par la route :
  • Depuis l’autoroute A49 sortie n°11 Saint Quentin – Tullins
  • Depuis les RN 92 et 532
  • Un fléchage est mis en place depuis les entrées de la ville jusqu’à la salle des fêtes
• Avec le train
  • Gare de Tullins – Fures puis 15 minutes à pied

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je ne fais pas beaucoup de salon, mais je me suis engagé auprès des organisateurs pour y participer et ma manière d’encourager les organisateurs à poursuivre en 2026 ;).

Après cette petite introduction, vous l’aurez compris, je serai présent et pour certain avec qui je communique par mail, nous aurons la possibilité de nous rencontrer.
Je suis persuadé que des OMs de Belgique feront aussi le déplacement.

J’ai reçu quelques mails suite à la parution de mon dernier post qui concerne une approche modulaire d’un relais ou d’un link.
J’ai le plaisir de vous annoncer que l’on pourra échanger sur mon stand sur ce sujet car je suis en train de finaliser une maquette de ce concept afin de le présenter samedi.
Vous avez certainement de bonnes raisons de vous déplacer et celle-ci en sera peut-être une de plus ;).
J’oubliais, je serai à coté de Muriel F4LQS et Damien F8DSN avec qui j’avais fait une vidéo sur la carte µUsbPlug.
Cela fait 2 bonnes raisons.

Selon le temps que j’arrive à y consacrer, j’aurais peut être d’autres nouveautés à partager avec vous.
J’amènerai quelques cartes, si vous avez des demandes spéciales, n’hésitez pas à me contacter pour être sûr d’avoir ce que vous souhaitez.

Je vous partage le plan et le positionnement des participants à ce salon.

Retrouvez des informations supplémentaire sur le site de l’Apra62

Pour certains d’entre vous je vous dis à samedi, pensez au covoiturage cela limite les frais, et c’est toujours plus sympa.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Projet relais modulaire

Dans cette article, je vous présente le projet de relais radioamateur modulaire.
Cette réflexion fait suite à ma volonté de réaliser la SvxCard en version 2.
J’ai régulièrement des demandes pour la SvxCard qui n’est plus disponible à ce jour.

Beaucoup de demandes concernant la SvxCard portaient sur le fait qu’elle intègre un relais, mais aussi une voie transpondeur.
La partie entrée/sortie, mesure analogique, écran, est beaucoup moins utilisée.

Le côté modularité répondra à la personnalisation et aux besoins de chacun, mais aussi à l’évolution possible des installations.
Il y a également le côté maintenance qui est intéressant : les modules sont interchangeables rapidement pour des interventions optimisées.

Je vous décris brièvement les différents modules de la photo ci-dessus.

L’ensemble des modules sera positionné sur un rail DIN.
C’est ce type de rail que l’on retrouve dans les armoires électriques pour fixer des modules de type disjoncteurs, automates, etc.

Le Module 1: l’alimentation, ce module pourra être une alimentation 230V -> 5V ou un convertisseur 12V -> 5V.
Il pourra intégrer n’importe quel module d’alimentation selon vos besoins.
Ci-dessus un exemple d’alimentation disponible sur rail avec des tensions et des intensités personnalisables.

Le Module 2: l’ordinateur, dans ce rack, on retrouvera l’informatique que l’on souhaite intégrer.
Les modules radio, étant en USB avec la µUsbPlug, permettent d’utiliser n’importe quel micro-ordinateur fonctionnant sous Linux.
Il suffira de l’intégrer dans un boîtier rail DIN.

Ci-dessus, un exemple de boîtier sur rail DIN pour Raspberry Pi.
On peut retrouver une quantité importante de boîtiers selon les micro-ordinateurs.
De plus, l’impression 3D ouvre des possibilités illimitées quant à la personnalisation des boîtiers.

Le module 3 et module 4, le module radio, ces modules feront la liaison entre l’ordinateur et les radios.

projet Radiomodule

Ci-dessus un aperçu de la carte.

À gauche, les connecteurs pour les radios.
Dans le cadre d’un relais, on raccordera le RX d’un côté et le TX de l’autre.
On retrouve des connecteurs RJ12 ou des broches PIN 2,54.
Dans le cadre d’une voie transpondeur on raccordera qu’un coté (TX/RX)

Au centre, on pourra emboîter directement la carte µUsbPlug ou la souder sur la platine.

À droite, un connecteur USB B, avec une adaptation possible vers un type C.
Les connecteurs situés de chaque côté serviront de bus de communication entre les modules.
Bien entendu, les composants seront placés selon les choix retenus.
On intégrera un module pour un relais ou un link, et deux modules si l’on souhaite faire une interconnexion radio ou une voie transpondeur, ou du packet radio / APRS via Direwolf.

Le module 5, le HMI, Human Machine Interface, ce module sera l’interface utilisateur, afin de visualiser l’état de fonctionnement du relais mais également d’interagir avec le système.
Il est, ci-dessous, représenté sur un module rail DIN, mais il pourra très bien être déporté. Il pourra être tactile ou équipé de boutons directionnels pour parcourir les différents menus.

Le module 6, L’interface Entrée/Sorties, ce module regroupera l’ensemble des entrées et sorties, qu’elles soient digitales, analogiques, capteurs de température ou relais de commutation.
Il communiquera avec le micro-ordinateur (Module 2) et lui indiquera les mesures et l’état des E/S.
Il intègrera probablement un microcontrôleur qui effectuera toutes les mesures de manière régulière.
Une approche intéressante, par exemple dans le cadre d’un relais alimenté par énergie solaire, pourrait être une gestion du routage et des mesures des énergies.

Conclusion:

Voilà la description globale du projet. Les images utilisées sont là pour donner des exemples ; le choix du matériel n’est pas encore défini. Des connecteurs situés sur les côtés des modules seront utilisés pour communiquer entre eux et limiter autant que possible les câblages.
L’installation sera compatible avec Allstarlink, Svxlink et Direwolf ( packet ou APRS)

L’avancement du projet sera documenté sur ce blog.

N’hésitez pas à me faire part de vos remarques et idées suite à la lecture de cet article.
Si vous avez des idées de modules ou souhaitez travailler sur certains modules, prenez contact.

À ce niveau d’avancement, vos retours sont importants.

Je serai présent au nouveau salon organisé par F4KLR & l’APRA62, le 31 mai 2025 à Wingles. J’y présenterai mon avancée.

Je serai aussi à ISERAMAT le 21 juin à Tullins, avec un mois de travail supplémentaire pour ajouter des éléments par rapport au salon précédent.

Sur ce dernier, j’animerai une conférence sur les interfaces relais.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cette article, je vous partage la réalisation de Vincent F4ENC qui a utilisé un module de chez NiceRF le SA828, cela me donnera l’occasion de vous le présenter.
Après quelques expérimentations et échanges de mails, Vincent a intégré la µUsbPlug dans son projet. La finalité est un point d’accès à base de SvxLink.

Le module SA828 de NiceRF:

Le module SA828 possède toutes les caractéristiques qui permettent de réaliser un talkie Walkie autonome avec 1,5W de puissance.

Ci-dessous les différentes utilisations et intégrations possibles:

Caractéristiques du walkie talkie module SA828

• UHF Frequency : 400~480 MHz
• VHF Frequency : 134~174 MHz
• 350 band frequency：320-400MHz  (3 frequency bands are optional)
• Tx and Rx frequency can be set alone
• Bandwidth: 12.5 / 25 KHz
• Output power up to 1.5W
• Distance up to 4-5Km in open area
• High Sensitivity：-124 dBm
• High-integrated, Small Size
• External potentiometer to adjust volume
• 38 CTCSS (can be set via PC software and serial port)
• 166 CDCSS (can be set via PC software and serial port)
• 8 level squelch
• High/ low power is optional（500mW/1.5W）
• Wide range of working voltage: 3.3-5.5 V
• 1 ppm KDS TCXO crystal, Stable performance

On peut y ajouter un potentiomètre pour le réglage du volume, un haut parleur directement, un micro, un codeur pour changer de mémoire. il s’agit d’un module très complet.

Dans le projet de Vincent, on retrouve uniquement  3  éléments, un Raspberry Pi, une carte SA828, une carte µUsbPlug.

La liaison entre la radio et le Raspberry est uniquement relié par un câble Usb.

Le tout est mis en boîte et desormais 100% fonctionnel, Vincent est d’ores et déjà en train d’analyser la partie logiciel afin de personnaliser les codes DTMF et les fonctionnalités associées.

Merci Vincent pour ce partage, c’est exactement pour ce type de réalisation que la µUSbPlug a été réalisée.
Mon petit doigt me dit qu’il va prochainement avoir d’autres réalisations sur ce Blog.

J’en profite pour faire suivre l’adresse du Blog de F4ENC: https://f4enc.forumactif.com/

N’hésitez pas à me partager vos montages, cela donnera des idées à certains d’entres vous.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Ci-dessus le prototype afin de tester toutes les fonctionnalités du relais.

retrouvez plus d’informations sur le relai F5ZIH depuis la page qrz.com

La µUsbPlug est intégrée directement dans le boitier du Raspberry Pi

Merci à Jacques F5IVR pour avoir partagé sa réalisation, si vous aussi vous avez réalisé des montages avec les µUsbPlug n’hésiter pas à me les envoyer, je partagerai sur ce Blog.

Vous êtes plusieurs à avoir fait vos propres réalisations:
Utilisation avec Vara, mode Aprs avec Direwolf, décodage des mode digitaux avec une tablette Android.
J’ai régulièrement des messages mais très rarement des photos ou des descriptions.

N’hésitez pas c’est avec plaisir que je les publierai.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

L’intégration a été rapide, la première étape a consisté à démonter l’existant,
ensuite de regarder pour positionner le convertisseur de tension 12v -5V et la µUsbPlug sur la plaque de fixation existante.
La µUsbPlug a été fixée sur la plaque support grace au support en impression 3d décrit dans un précédent article.

Le régulateur de tension a lui été fixé avec 2 vis M3 et les écrous associés.

Il y avait déjà un connecteur RJ12 qui était raccordé vers la prise arrière du relai.

J’ai juste eu à souder un adaptateur RJ12 sur la µUsbPlug que j’ai soudé sur le champ du CI qui est prévu pour cela.

Une fois l’ensemble pré-câblé, il me restait plus qu’a raccorder l’alimentation 12V, prise dans l’alimentation du DR1-X, sur le convertisseur de tension et la prise RJ12 existante.

J’ai ensuite rebrancher les GPIO 23 et 24 utilisés pour la détection de présence de la tension d’alimentation et le relai de commutation pour le reset du routeur 3G/4G directement sur le bornier GPIO du Raspberry Pi.

Voila un exemple d’integration de la µUsbPlug dans un relais, l’utilisation d’un Pi Zéro et la µUsbPlug peut réduire largement la place d’un projet similaire.

Pour un projet compacte la page du µRepeater peut vous inspirer.

L’installation se résume à un Raspberry Pi qui est raccordé avec la µUsbPlug via un cable USB qui elle est raccordée à la radio via la prise RJ12.
L’ajout d’un convertisseur 5V permet d’alimenter le Raspberry Pi.

N’hésitez pas à aller voir l’installation de départ et les dernières modifications que j’y avais apportées pour bien comprendre le câblage.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI
