Cette balise a été conçue pour émettre automatiquement des trames WSPR sur la bande radioamateur des 20 mètres.
Elle fait suite à la V1.0 qui elle n’était pas connectable.

Présentation

Le projet repose sur un ESP32U qui assure la gestion générale de la balise :
Génération des trames WSPR, programmation des émissions, affichage, interface utilisateur et serveur Web.

Une horloge DS3231 permet à la balise de fonctionner de manière totalement autonome, sans nécessiter de connexion Internet permanente.
Le Wi-Fi reste une fonction optionnelle destinée principalement à la configuration et à la synchronisation de l’heure.

La chaîne générale est :
ESP32U → Si5351 → filtre passe-bas →  amplificateur RF → filtre passe-bas de sortie

ESP32U – Le contrôleur principal

L’ESP32U constitue le cœur de la balise.

Il assure notamment :

• la génération du message WSPR ;
• le pilotage du Si5351 ;
• la lecture de l’horloge DS3231 ;
• le calcul des créneaux d’émission ;
• la gestion de l’écran TFT ;
• la lecture de l’encodeur KY-040 ;
• la gestion du contact CW manuel ;
• la mémorisation des paramètres ;
• la connexion Wi-Fi optionnelle ;
• le fonctionnement du serveur Web.

Si5351 – Générateur RF

Le Si5351 génère directement le signal RF utilisé pour l’émission.
Il est piloté par l’ESP32 via le bus I²C.

Pour le WSPR, l’ESP32 fait varier très légèrement sa fréquence afin de produire les quatre tonalités FSK du protocole WSPR.

Le niveau de sortie du Si5351 peut être sélectionné par logiciel :
2 mA / 4 mA / 6 mA / 8 mA et dans mon montage, le réglage 4 mA a notamment été testé.

Après filtrage et sur une charge de 50 Ω, nous avons mesuré environ +5 dBm.

Filtre passe-bas après le Si5351

Le signal brut produit par le Si5351 est de nature numérique et contient donc de nombreuses composantes harmoniques.

Un filtre passe-bas 20 mètres est installé après le générateur.

Son rôle est de conserver essentiellement le fondamental autour de 14 MHz et d’atténuer les harmoniques supérieures.
La mesure effectuée après ce filtre montre une belle sinusoïde d’environ 1,12 Vpp sur 50 Ω.

Amplificateur RF

Un premier amplificateur a été réalisé autour d’un 2N5109.

Son rôle est d’amplifier les quelques milliwatts provenant du Si5351 pour obtenir une puissance RF suffisante pour l’émission WSPR.

Les essais ont montré qu’il était possible d’obtenir plusieurs centaines de milliwatts, mais également que l’étage devenait sensible à la charge présentée par le filtre de sortie.

Un courant de repos d’environ 60 mA a notamment été testé avec un échauffement raisonnable du transistor.

Un nouvel étage utilisant un 2N3866 est également étudié afin d’obtenir une puissance de l’ordre de 300 mW avec une bonne stabilité. C’est ce dernier qui a été retenu.

Filtre passe-bas de sortie

Un deuxième filtre passe-bas est prévu après l’amplificateur RF.
Il est indispensable, même si un filtre est déjà présent après le Si5351.

En effet, l’amplificateur RF peut lui-même recréer des harmoniques. C’est le même que celui trouvé dans la V1.0

La chaîne devient donc :

Si5351 → LPF  → amplificateur → LPF → antenne

Le filtre final doit notamment réduire les composantes à :

• 28 MHz : deuxième harmonique ;
• 42 MHz : troisième harmonique ;
• Ainsi que les harmoniques supérieures.

DS3231 – Horloge temps réel

Le DS3231 fournit à la balise une horloge précise et indépendante.

C’est particulièrement important pour le WSPR, car les émissions doivent commencer sur des créneaux temporels précisément définis.

La présence du DS3231 permet à la balise de continuer à fonctionner même si :

• le Wi-Fi est absent ;
• la box Internet est arrêtée ;
• Internet est indisponible.

Le Wi-Fi n’est donc pas nécessaire au fonctionnement normal de la balise.

L’heure peut également être synchronisée par NTP lorsque le Wi-Fi est disponible.

Écran TFT ST7735 128 × 160

L’écran couleur ST7735 constitue l’interface principale de la balise.
L’affichage a été spécialement conçu pour rester lisible sur ce petit écran.

Il indique notamment :

• QRZ
• Locator
• La fréquence d’émission ;
• L’heure UTC ;
• La puissance WSPR programmée ;
• L’heure du prochain créneau d’émission.

Pendant une transmission WSPR, un écran spécifique indique que la balise est en émission.

Le programme a également été optimisé pour éviter le clignotement de l’écran lors de la mise à jour de l’heure.

Encodeur KY-040

Le KY-040 permet de commander localement la balise sans ordinateur ni téléphone.

La rotation de l’encodeur permet de parcourir les différentes options du menu et son bouton-poussoir permet de sélectionner une fonction.

Il permet notamment d’accéder aux réglages d’émission et aux fonctions principales de la balise.

Contact CW manuel

Une entrée supplémentaire de l’ESP32 est réservée à un contact CW.

Lorsque ce contact est fermé, la balise peut produire une porteuse RF continue.

Cette fonction est particulièrement utile pour :

• contrôler la fréquence ;
• régler l’amplificateur RF ;
• régler les filtres ;
• mesurer la puissance ;
• effectuer les mesures à l’oscilloscope ;
• tester l’antenne.

Elle évite d’avoir à attendre une trame WSPR pour effectuer les réglages RF.

Interface Web Wi-Fi

Le Wi-Fi est volontairement optionnel.

Lorsque la balise réussit à se connecter au réseau Wi-Fi, son adresse IP est affichée pendant environ 3 secondes au démarrage.

Il suffit ensuite d’entrer cette adresse dans le navigateur d’un ordinateur, d’une tablette ou d’un smartphone connecté au même réseau.

La page Web permet notamment :

• De visualiser l’état de la balise ;
• De modifier l’indicatif ;
• De modifier le locator ;
• De régler la fréquence ;
• De régler la puissance WSPR déclarée ;
• De modifier l’intervalle entre les transmissions ;
• De régler manuellement le DS3231 ;
• De synchroniser l’horloge par NTP ;
• D’appliquer une correction au Si5351 ;
• D’activer ou désactiver les transmissions ;
• De consulter le compteur de trames ;
• De consulter la température du DS3231 ;
• De redémarrer l’ESP32.

Les paramètres importants sont mémorisés dans la mémoire non volatile de l’ESP32.

Fonctionnement sans Wi-Fi

L’une des caractéristiques importantes du projet est son autonomie.

Une fois configurée, la balise peut fonctionner simplement avec :

ESP32U + DS3231 + Si5351 + écran + étage RF

Le DS3231 fournit l’heure et l’ESP32 détermine automatiquement les prochains créneaux d’émission.

Le Wi-Fi peut donc être indisponible sans empêcher les transmissions WSPR.

Après avoir branché le montage sur mon antenne « en V » à 1,80m du sol, les repprts sont arrivés sur le site WSPR.MAP.

Architecture générale

La balise complète peut être résumée ainsi :

DS3231
↓
ESP32U
↓
Si5351
↓
Filtre passe-bas 20 m
↓
Amplificateur RF
↓
Filtre passe-bas 20 m de sortie
↓
Charge 50 Ω / antenne

Objectif final

L’objectif est d’obtenir une petite balise WSPR 20 mètres d’environ 300 mW, autonome, stable en fréquence et suffisamment propre spectralement pour être raccordée à une antenne.

Le choix d’une puissance relativement faible est parfaitement adapté au principe du WSPR : Ce mode est précisément conçu pour permettre la détection de signaux extrêmement faibles sur de très longues distances.

La priorité du projet n’est donc pas d’obtenir la puissance maximale, mais d’obtenir une émission stable en fréquence, correctement synchronisée et spectralement propre.

Voici le tableau de câblage complet de la balise WSPR 20 m F4HQJ avec :

• ESP32U
• Si5351
• DS3231
• ST7735 128×160
• KY-040
• Contact CW manuel

Alimentation

Toutes les masses doivent être reliées ensemble.

Si5351

Découplage :

• 100 nF entre VCC et GND
• 10 µF entre VCC et GND

au plus près du module.

DS3231

Le DS3231 partage le bus I²C avec le Si5351.

Découplage :

• 100 nF
• 10 µF

Écran ST7735

KY-040

Ajouter :

• 100 nF entre + et GND

Contact CW manuel

Configuration :

GPIO26 —- contact —- GND

L’entrée est configurée en :

INPUT_PULLUP

Sortie RF

Découplage alimentation ESP32

Au plus près de l’ESP32 :

Découplage alimentation driver RF

Sur le +13 V :

+13V

│

470µF

│

100nF

│

RFC

│

Collecteur

Le 100 nF doit être au plus près du transistor.

Résumé des GPIO utilisés

Télécharger le fichier WSPRV2_ESP32.ino

Bonne réalisation. F4HQJ

Vous pouvez contacter Frédéric à l’adresse ci-dessous:

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Dans cet article, je vous partage, un site en ligne d’apprentissage CW par le jeu mais également la réalisation d’une interface USB afin de connecter un morse paddle.

https://www.morseinvaders.com

Morse Invaders est un outil pédagogique et ludique conçu par KE6EEK pour apprendre et perfectionner la maîtrise du code Morse tout en s’amusant. Inspiré des classiques du jeu d’arcade, le concept est simple mais redoutablement efficace : pour “éliminer” les éléments qui apparaissent à l’écran, l’utilisateur doit saisir avec le manipulateur ou les touches leur équivalent en Morse le plus rapidement possible.

Le site s’adresse aussi bien aux radioamateurs en herbe qu’aux curieux souhaitant stimuler leur mémoire et leur coordination.
Grâce à une interface épurée et une progression intuitive, il transforme un apprentissage souvent perçu comme austère en un véritable défi de réflexes.
Que vous soyez là pour battre un score ou pour mémoriser l’alphabet morse,
Morse Invaders prouve que les technologies de communication les plus anciennes peuvent encore être furieusement modernes.

Ci-dessous, une petite démo de hier au Radioclub F8KHP partagée par F8DSN.

L’interface est basé sur un 32U4 qui permet de simuler les périphériques HID.
De ce fait, un souris ou un clavier.
Le jeu utilise par défaut les touches CTRL gauche et droite.
J’ai simplement utilisé une carte Arduino micro toute faite et utilisé 2 entrées pin 9 et pin 10 avec résistance pullup interne sur une prise jack audio.

Ci-dessous le code utilisé:

#include <Keyboard.h>

const int button1Pin = 10; // Bouton 1 → CTRL gauche  const int button2Pin = 9; // Bouton 2 → CTRL droit

const char key1 = KEY_LEFT_CTRL;

const char key2 = KEY_RIGHT_CTRL;

void setup() {

pinMode(button1Pin, INPUT_PULLUP); // Pull-up interne

pinMode(button2Pin, INPUT_PULLUP); // Pull-up interne

Keyboard.begin();

}

void loop() {

// Bouton 1 → CTRL gauche

if(digitalRead(button1Pin) == LOW){

Keyboard.press(key1);

}else{

Keyboard.release(key1);

}

// Bouton 2 → CTRL droit

if(digitalRead(button2Pin) == LOW){

Keyboard.press(key2);

}else{

Keyboard.release(key2);

}

}

Si besoin vous pouvez changer les Pin ou les touches associées.
Choisir l’interface Arduino Leonardo pour la programmation sur l’interface Arduino IDE.

Voici les photos du montage:

J’ai gratté le vernis au dos de la platine pour y souder la masse du connecteur.

2 fils soudés sur le connecteur et les pins 9 et 10.

Voila un petit montage facile à réaliser et plutôt sympa pour s’entrainer à la manipulation.
Je précise qu’il est préférable de savoir décoder avant de manipuler lors de l’apprentissage du morse.
Je me suis concentré sur la partie TX de l’application mais la partie RX est également possible sur le site.

Un autre test pour évaluer la vitesse avec la même configuration:
https://bensbestbentwire.com/

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Aujourd’hui, je vous décris le module capteur en charge du relevé de température et de la tension batterie.
Description:

Ce projet met en œuvre un petit module USB capable de mesurer la température ainsi que la tension d’une batterie, puis de renvoyer ces valeurs sur une liaison série. Compact, économe en énergie et simple à interroger, il constitue un outil idéal pour la surveillance d’alimentations, de systèmes embarqués ou de montages radioamateurs.

Le but est de disposer d’un dispositif USB qui :

• lit la température via une sonde numérique DS18B20,
• mesure la tension d’une batterie grâce à un pont diviseur,

Lecture de la température

La sonde DS18B20 est pilotée via le bus OneWire.

• envoie une requête de mesure,
• lit la température en degrés Celsius,
• renvoie la valeur sous la forme :

  T=23.7 C


Ce capteur numérique garantit une bonne précision sans nécessiter d’étalonnage complexe.

Mesure de la tension batterie

La tension à mesurer passe par un pont diviseur composé de deux résistances (R1 = 22 kΩ, R2 = 6,8 kΩ). Le microcontrôleur lit la tension sur l’entrée analogique A0, puis calcule la tension réelle selon la formule :

La valeur retournée ressemble à :

V=12.4 V

Une variable correction permet d’ajuster finement la mesure si nécessaire.

Le Matériel:
Carte microcontrôleur 32U4
Arduino nano est possible également
Une résistance de 6,8K (ou 4,7K + 2,2k)
Une résistance de 22K
Un capteur de température 18B20
Led jaune
Connecteur entrée alimentation
Fichiers 3D

Le programme Arduino est disponible directement sur le simulateur.

Lien vers le simulateur:

https://wokwi.com/projects/452516748378971137

Cliquer sur le bouton lecture vert pour exécuter la simulation.
Sur le champ du bas vous pouvez envoyer la commande T ou V.
En cliquant tu le potentiomètre ou sur le capteur de temperature vous pouvez faire varier les valeurs.

Schéma électronique:
J’ai utilisé 2 résistances en série de 4,7k + 2,2K car je n’avais pas de 6,8K sous la main.

Indication visuelle

Une LED connectée sur la broche 2 s’allume brièvement lors du traitement d’une commande, ce qui permet de visualiser l’activité du module.

Exemple d’utilisation

Depuis un terminal série :

• envoyer T → obtenir la température
• envoyer V → obtenir la tension batterie

Aucune configuration complexe, aucune trame exotique : une seule lettre suffit.

Le fichier Python pour aller lire les informations et les stocker dans le Raspberry:
Disponible sur Github
Celui-ci intégré une temporisation de lecture et la sauvegarde des données.

L’intégration dans Svxlink:

Ajouter le dossier mesureV dans le dossier /home/
et copier le scripts mesureVT.py

Afin de faire la mesure de tension quand le relais est en veille, nous devons lancer le script de mesure lorsque que le relais passe en rx, une temporisation de 10s (configurable) est prévue.
Pour cela nous éditons le fichier RepeaterLogic.tcl qui se situe dans le dossier /usr/share/svxlink/event.d/local/

Editer RepeaterLogic.tcl
Ajouter à la fin de la partie repeater_down ajouter le lancement du script:
set runcmd [exec python3 /home/mesure/mesureVT.py];

proc repeater_down {reason} {
global mycall;
variable repeater_is_up;
#script lecture tension
set runcmd [exec python3 /home/mesure/mesureVT.py];

Dans le même dossier, éditer Logic.tcl, dans la partie dmtf, copier le code ci-desous:

######################
#15 mesure de tension#
######################

if {$cmd == "15"} {

# Lecture du fichier
set f [open "/tmp/mesureV.txt" r]
set data [read $f]
close $f

# Extraction avec regexp
if {[regexp {V=([0-9]+\.[0-9]+)\s*V} $data -> valeur]} {

puts "Tension Alim:$valeur V"
playMsg "SVXCard/Mesurement" "PowerSupplyVoltage";
playVoltage $valeur;
} else {
puts "Aucune tension trouvée dans le fichier"
}

return 1
}

##########################
#14 mesure de temperature#
##########################

if {$cmd == "14"} {
# Exécute le script Python et lit toute la sortie
set f [open "|python3 /home/mesure/mesureT.py" r]
set output [read $f]
close $f

# Extraction de la température au format :
# Température : 28.9
set temperature ""

if {[regexp {Température\s*:\s*([0-9]+\.[0-9]+)} $output -> temp]} {
set temperature $temp
}

# Affichage du résultat
if {$temperature ne ""} {
puts "Temperature:"
puts $temperature

playMsg "SVXCard/Weatherstation" "tempint";
playTemp $temperature;

} else {
puts "Erreur : impossible d'extraire la température"
}
return 1
}

Le script écrit 1 fichiers dans le dossier temporaire à la retombée du relais pour avoir une tension hors charge dans /tmp/mesureV.txt

A la reception du code DTMF, SvxLink ira lire la valeur dans le fichier pour la tension et en direct pour la température.

Les photos de la réalisation du capteur:

Conclusion:

Vous disposez désormais de la description nécessaire pour réaliser ce type de capteur. Vous pourrez également interagir avec celui‑ci et associer des actions en fonction des valeurs mesurées.

Afin de préserver les batteries, le relais pourrait s’arrêter à partir d’un certain seuil de tension, annoncer vocalement la tension mesurée lors de l’ouverture du relais, ou encore alerter en cas de tension basse des batteries.

Vous l’aurez compris, votre imagination fera le reste : il ne s’agit ici que d’une approche logicielle à mettre en place.

Je préconise de sauvegarder les fichiers que vous allez modifier en amont, ce qui vous permettra de revenir en arrière dans le cadre d’une erreur.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je vous décris aujourd’hui, le module micro-ordinateur.
Au cœur de l’architecture modulaire du relais, le module micro‑informatique regroupe l’ensemble des fonctions logicielles essentielles au traitement du signal et à la gestion des services.
Il repose sur un Raspberry Pi équipé de SVXLink, véritable moteur du relais, chargé d’assurer la commutation audio, la gestion des tonalités, la logique de contrôle et l’interconnexion avec les réseaux disponibles.

Installé dans un boîtier dédié, ce module est pensé pour être autonome, facilement remplaçable et totalement indépendant des autres éléments du système.

Cette approche permet de séparer clairement la partie “intelligence” du relais de ses modules RF ou audio, facilitant la maintenance, les mises à jour logicielles et l’évolution future du système sans impact sur les autres briques matérielles.

Toujours dans une approche modulaire, l’idée est de choisir n’importe quelle solution informatique et de l’intégrer dans un boitier qui a une fixation sur rail DIN intégrée.
Idéalement, il faut qu’il soit équipé de ports USB pour les périphériques extérieurs, et Ethernet, pour les connexions externes.

Il a plusieurs boitiers DIN disponibles, dont une version pour Pi Zero avec alimentation intégrée disponible, le RaspiBoxZero que j’ai utilisé sur le relais comme premier montage.

L’impression ne donne aucune limite quant à l’adaptation de n’importe quelle carte micro-ordinateur dans un boitier DIN.

Matériels nécessaires:

Un boitier rail Din pour PI4 (existe en Pi5)
Un Pi4 + carte SD
Un ecran Waveshare 1,28″ rond TACTILE
4 vis M2 x 8
4 vis M2,6 x 10
Fichiers 3D

L’idée est de prendre en sandwich l’écran Oled entre la façade extérieure et une platine à l’intérieur du boitier.
De la colle chaude a été ajoutée sur le connecteur du Raspberry Pi afin de bien maintenir la connexion écran – Raspberry

L’alimentation se fait directement par le raccordement de 2 fils sur le port GPIO

Le résultat final est plutôt, sympathique, l’intégration de l’écran Oled se fait à la perfection.

La programmation fera l’objet d’un autre article, car l’ensemble des fonctions n’est pas encore implantées.
Actuellement il est possible de redémarrer ou d’arrêter le système.
L’écran tactile, permettra de voir le statut de SVXLink, les mesures du capteur T°/V et l’accès aux commandes pour le redémarrage et l’arrêt.
Cela permet aux co-sysop, qui n’ont pas de connaissances Linux, de pouvoir intervenir facilement sur l’installation.

Fiche technique et câblage de l’écran LCD 1,28″.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Pour faire suite à l’article, ” vers une structure de relais modulaire ” et de la présentation à la conférence au salon ISERAMAT, je partage avec vous la première photo de famille des modules pouvant composer un relais.
Libre à chacun d’installer ou non un de ces modules.

Pour rappel, chaque module se fixe sur des rails DIN standards ; ils seront donc tous équipés du système de fixation correspondant.
Bien sûr, si l’un des modules vous intéresse mais que vous n’utilisez pas ce système de fixation, vous serez libre de l’adapter à votre installation.

Cette approche permet de faire évoluer ou de dépanner uniquement ce qui est nécessaire.

Une série d’article décrira chaque module un par un:

• Le module alimentation/convertisseur
• Le module micro-ordinateur
• Le module interface radio
• Le module capteur
• Le module automate
• Le module IHM
• Le module Modem 3G/4G

Comme d’habitude, la description complète sera partagée.

Les modules faisant largement appel à l’impression 3D, les fichiers seront eux aussi mis à disposition ainsi que tous les composants nécessaires à la fabrication.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Encore un nouveau réseau, vont penser certains ! Pourquoi ? Comment ?
Le groupe CORASUN, la bande de copains du COllectif des RAdioamateurs du SUNdgau, inquiet de l’avenir des relais existants dans le Haut-Rhin, a décidé de mettre en place ses propres liaisons simplex et surtout ouvertes au monde.

POURQUOI ?
Les relais locaux, bien que très bien situés et couvrant presque toute l’Alsace, ne sont malheureusement pas ouverts au monde extérieur. Ils présentent donc un intérêt limité. Mis à part la balise toutes les 15 minutes, il est très rare d’y entendre un QSO.

Notre réseau, quant à lui, est ouvert aux principaux réseaux francophones. Il permet ainsi de communiquer entre Haut-Rhinois tout en s’ouvrant à des réseaux tels que le RRF, le RI49, etc.

COMMENT ?
CORASUN déploie donc un réseau alternatif (non concurrentiel), composé d’une dizaine de links simplex basés sur SVXLINK.
Les habitués de la région comme les radioamateurs de passage pourront accéder au RRF, RI49, FON, BAV, LOC, TEC ainsi qu’au salon spécial du 68, où se retrouvent les OMs de CORASUN. Nous avons préféré multiplier le nombre de lien plutôt que d’utiliser de la puissance.
La plupart des liens fonctionnent avec 5W et une antenne type X50.

Ce nouveau réseau connecté présente aussi l’avantage d’offrir des points d’accès dans des vallées jusqu’ici inaccessibles aux relais existants (Vallée de Thann, bientôt la Vallée de Masevaux).

Il possède également son propre tableau de bord visible à l’adresse suivante:
https://corasun.f4jzf.fr/

Dès 2026, les QSO d’info local seront diffusés sur YouTube en directe… , avec un invité radioamateur pour discuter d’un point technique particulier et bien maîtrisé.

Je vous partage quelques photos qui m’ont été envoyés de certaines installations qui composent le réseau.

Conclusion:

Le réseau CORASUN est piloté par Alain F4JZF qui a regroupé des copains et trouvé une alternative aux terrains vallonés.

J’ai rencontré Alain sur un salon local du 68 qui m’avait dit:
“Je te prends une carte µUsbPlug mais je ne sais pas encore ce que je vais en faire.”
Le projet a mûri, et après quelques échanges, il s’est concrétisé.

Merci à lui pour son implication dans la réalisation de ce réseau, afin de faciliter l’accès au trafic radio.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

F1ZMV est un relais VHF qui utilise les Fréquences VHF 145,7125 Mhz décalage de -600 khz avec un CTCSS DE 71,9 hz situé dans le département 43.

Ci-dessous la liste personnalisée de options mise en place:

• K à la tombée du squelch
• Connexion à un serveur régional déjà existant
• Envoi de message personnalisé à heure spécifique
• Réglage d’un temps court de retombé du relais
• Installation de la météo vocale, données Openweather de Loudes (dept 43)
• Parametrage Dwservice
• Information salon connecté sur DTMF et sur ouverture du relais
• Message vocaux personnalisés.
• Retour sur le salon RI49 par défaut

La solution informatique à base de Svxlink sous Linux nous offre les possibilités d’intégrer tous ce que l’on souhaite.

L’installation est composé de:

• 2 Motorola GM360 VHF
• 1 Raspberry Pi 4
• 1 µUsbplug

La µUsbPlug peut être utilisé pour des modes digitaux, pour des Hotspots, et cette fois-ci vous la verrez sur l’application relais radioamateur.

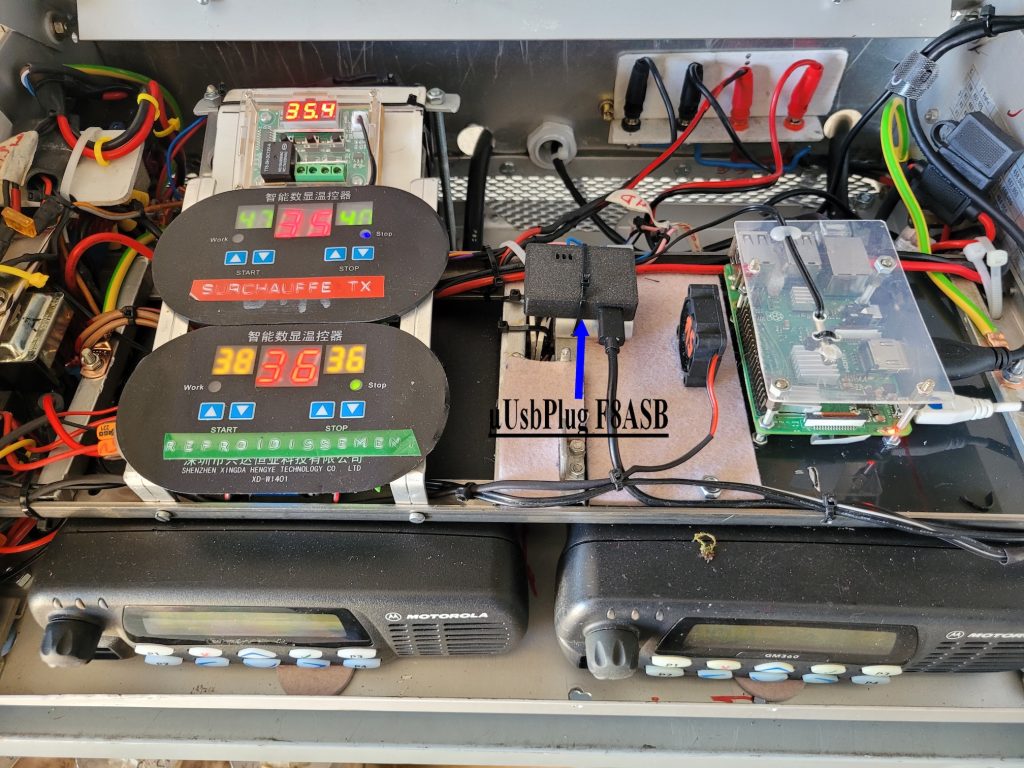

Voici une photo de l’intérieur du rack radio avec en son centre la µUsbPlug dans son boitier 3D  imprimable.
Les boitiers sur la gauche contrôlent les ventilateurs selon les températures mesurées.

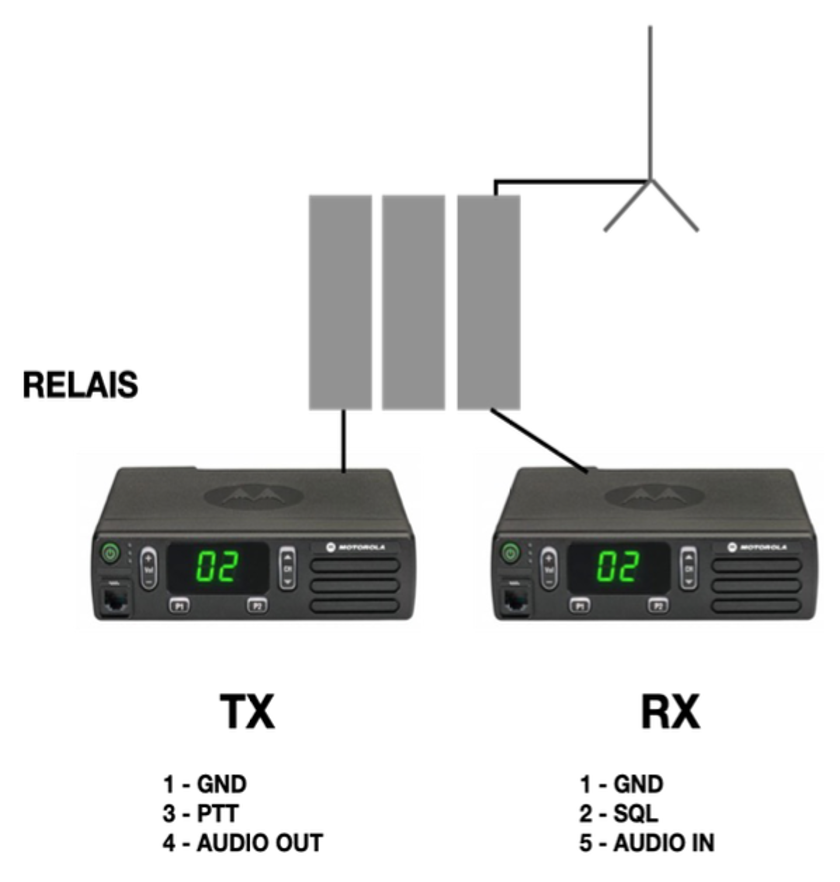

Je vous partage le câblage de la µUsbPlug et des 2 Motorola réalisé par Christian.
Le montage était utilisé précédemment en relais numérique.

Le câblage sur la µUsbPlug est simple il y a une prise USB d’un coté qui se connecte sur le Raspberry Pi et les signaux radio de l’autre.
Entrée Audio – Sortie audio – Masse – PTT – Squelch

Vous pouvez regarder la première partie de la conférence ISERAMAT pour comprendre le fonctionnement de la µUsbPlug.

Christian a la gentillesse de partager les captures d’écran et les fichiers de configuration CPS des MOTOROLA ( RX + TX).
Vous pouvez les télécharger ici.

CONCLUSION:

Le relais est desormais sur site depuis plusieurs mois et fonctionne parfaitement.
Christian a pris le temps de comprendre le fonctionnement de Svxlink, de déterminer le cahier des charges et de faire des essais chez lui pendant plusieurs semaines.

N’hésitez pas à contacter Christian F4GVA pour tout renseignement, c’est avec plaisir qu’il partagera son expérience.

Vous pouvez retrouver d’autres informations sur la page dédié de F1ZMV de QRZ.COM

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je serai présent pour la 33ème édition de Iseramat, le samedi 21 juin de 9h00 à 18h00 à Tullins (38)
Rendez-vous à 10h30 pour une conférence que j’aurai le plaisir d’animer !

Je présenterai l’interface digital µUsbPlug et le détail du nouveau concept de relais radioamateur.

J’aurai également un stand afin de prendre le temps d’échanger avec vous.

Vous retrouverez également Damien F8DSN qui sera présent sur un stand et réalisera un petit reportage.

Pour venir:

• Coordonnées GPS : 45°18’29″N – 5°29’54″E
• Waze : waze://?ll=45.308147,5.496359&navigate=yes
• Maps : https://maps.app.goo.gl/w4czdkv7PeT2Tny66
• Par la route :
  • Depuis l’autoroute A49 sortie n°11 Saint Quentin – Tullins
  • Depuis les RN 92 et 532
  • Un fléchage est mis en place depuis les entrées de la ville jusqu’à la salle des fêtes
• Avec le train
  • Gare de Tullins – Fures puis 15 minutes à pied

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Dans cet article, vous retrouverez les photos du salon des Hauts de France de samedi dernier.
J’ai pris beaucoup de photos avant l’ouverture, cela permet de bien voir les stands mais ce n’est pas représentatif de la fréquentation.

Pour conclure, c’était une première et une vraie réussite un grand bravo aux organisateurs.
Je n’ai pas pris le temps de prendre mon stand en photo mais Damien F8DSN à eu l’occasion de me filmer quand je décris le concept de relais modulaire.

Sinon il n’y a pas de plus dans le Nord, j’en conclue que le film devait être une fiction

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je ne fais pas beaucoup de salon, mais je me suis engagé auprès des organisateurs pour y participer et ma manière d’encourager les organisateurs à poursuivre en 2026 ;).

Après cette petite introduction, vous l’aurez compris, je serai présent et pour certain avec qui je communique par mail, nous aurons la possibilité de nous rencontrer.
Je suis persuadé que des OMs de Belgique feront aussi le déplacement.

J’ai reçu quelques mails suite à la parution de mon dernier post qui concerne une approche modulaire d’un relais ou d’un link.
J’ai le plaisir de vous annoncer que l’on pourra échanger sur mon stand sur ce sujet car je suis en train de finaliser une maquette de ce concept afin de le présenter samedi.
Vous avez certainement de bonnes raisons de vous déplacer et celle-ci en sera peut-être une de plus ;).
J’oubliais, je serai à coté de Muriel F4LQS et Damien F8DSN avec qui j’avais fait une vidéo sur la carte µUsbPlug.
Cela fait 2 bonnes raisons.

Selon le temps que j’arrive à y consacrer, j’aurais peut être d’autres nouveautés à partager avec vous.
J’amènerai quelques cartes, si vous avez des demandes spéciales, n’hésitez pas à me contacter pour être sûr d’avoir ce que vous souhaitez.

Je vous partage le plan et le positionnement des participants à ce salon.

Retrouvez des informations supplémentaire sur le site de l’Apra62

Pour certains d’entre vous je vous dis à samedi, pensez au covoiturage cela limite les frais, et c’est toujours plus sympa.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI
