Pour les plus observateurs d’entre vous, vous aurez pu remarquer le changement de nom du projet afin de faire la différence avec les distributions de F5NLG.
Il est important que les utilisateurs comprennent que se sont des projets différents qui travaillent sur le réseau RRF mais qui n’a pas la même approche.

Notre projet ne s’arrêtera pas au RRF mais continuera à s’adapter aux différentes évolutions et tendances des réseaux.

Vous avez pu le constater avec la dernière intégration du réseau RI49 par exemple.

Le nom du projet est désormais HOTSPOT2HMI, qui est un nom plus général qui ne reprend pas le nom “spotnik” qui a été mis en place par l’équipe du réseau RRF sur ses distributions ( voir ci-dessous).
Cela permettra ainsi d’éviter les confusions.

Distributions disponibles à date par la team RRF

Il est important de contacter la DevTeam de HOTSPOT2HMI pour tout support via par exemple le formulaire de contact et non, la DevTeam du RRF.

Après cette petite intro et explications, présentons cette version de HOTSPOT2HMI 5,4.

LES NOUVEAUTES:

Cette nouvelle version, prend en comptes les changements de structure de réseau RRF à travers le system Linux et également sur la partie graphique de l’écran.
La partie Linux consiste à modifier le script afin qu’il ne prenne pas en compte les salons supprimés dans le système.
La partie Graphique demande un aménagement de l’écran pour que les boutons dédiés aux salons supprimés soient enlevés et que la proposition graphique reste harmonieuse et fonctionnelle.
J’en profite pour faire un peu de nostalgie, le projet à démarrer en décembre 2018, voila à quoi cela ressemblait à l’époque.Les différentes évolutions depuis ont été faite grâce aux utilisateurs, qui nous font part de leurs idées, et ensuite par challenge et par passion nous essayons de les mettre en place.

Merci à vous pour nos échanges! Et surtout continuez

Poursuivons sur les changements,
nous avons profité de cette mise à jour de l’écran pour faire quelques modifications mineures d’optimisation de communication et de gestion du message de statut de connexion.

Sur la partie script nous avons désormais intégré une mise à jour automatique, pour des modifications mineures, le hotspot vérifie si une mise à jour est disponible et si c’est le cas lance la procédure.
Cette fonction est complètement transparente pour vous, elle se fera automatiquement à chaque démarrage.

Si une mise à jour de l’écran Nextion est disponible, vous serez informé sur la page de démarrage de l’écran.

LES FICHIERS:

Je vous mets ci-dessous à disposition les fichiers de cette nouvelle version.
Je vous rappelle que la version actuelle intègre une sauvegarde et une restauration qui sont conservées sur un serveur dédié.
Alors faite une sauvegarde, installez la nouvelle image, entrez votre indicatif grâce au menu puis au démarrage faite la restauration, votre dernier point de restauration sera automatiquement detecté.

Toute cette partie logiciel est compatible avec la suite écran Nextion 3;5″ K, la µSvxCard et la µDraCard et les Raspberry Pi.

IMPORTANT,
Le login reste inchangé, il s’agit de root
Le mot de passe est désormais: enjoy

Lien pour le fichier image v5.5 à mettre dans le Raspberry Pi:                  Cliquez ici
Lien pour le fichier à mettre dans l’écran avec la carte SD au dessus:      Cliquez ici
Lien pour le fichier à mettre dans l’écran avec la carte SD au dessous:    Cliquez ici

-> Afin de faciliter l’accès à la carte SD du Raspberry pour les mises à jour, vous pouvez utiliser une rallonge micro SD.

CONCLUSION:
Je vous souhaite beaucoup de QSO avec cette nouvelle version, il y a encore des petites idées dans nos tiroirs, je suis persuadés que de nouvelles propositions verront le jour en 2024.
Nouveau nom HOTSPOT2HMI, nouveaux projets !

Pour tout support, merci d’utiliser les différents moyens:
– Le salon HMI disponibles depuis l’écran.
– Le groupe io
– Le groupe Facebook HOTSPOT2HMI
– Le formulaire de contact

Si vous souhaitez réaliser un Hotspot cette série d’articles vous explique tout.

ENJOY

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Armel F4HWN.

Vous devriez voir, les 2 salons supprimés en rouge, comme ci-dessous:

Pas de panique, je vous explique comment régler le problème.

Je vous ai préparé un petit patch pour corriger tout ça.

Voici ce que vous devez faire, seulement 2 étapes:

1 – Connecter vous sur votre hotspot à l’aide de Putty.

2 – Lancer juste cette commande ( faire un copier/coller)

curl https://blog.f8asb.com/wp-content/uploads/2023/10/patch/patch531.sh |bash

Une nouvelle image, patchée, ainsi que les nouveaux fichiers pour l’écran Nextion seront disponibles dans la semaine.

On ne pourra pas reprocher à la Team Spotnik2hmi de n’être pas assez rapide.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

C’est avec plaisir que je vous partage cette nouvelle, la version 5.3 est aujourd’hui disponible.
Le résultat du travail en collaboration avec Dimitri F5SWB et F4IPA Guillaume

Il s’agit d’une mise à jour mineur par rapport à la précédente version 5, décrite en vidéo ici.
Cette partie logiciel est compatible avec la suite écran Nextion 3;5″ K, la µSvxCard et la µDraCard et les Raspberry Pi.

Quelles sont les nouveautés ?

RI49

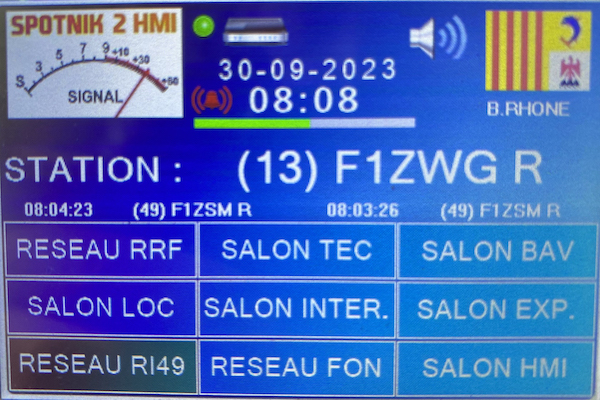

La principale modification est l’integration du RI49 avec l’affichage du trafic associé.

Certains d’entre vous vont me dire mais c’est quoi le RI49?
Il s’agit d’un réseau qui interconnecté permettant plusieurs point d’entrée, radio analogique, radio numérique et passerelle avec accès 100% internet. Le développeur et initiateur de ce réseau est Guillaume F4IPA.

Il est soutenu par une petite équipe:

• Maxime F4HWD pour la mise en place de la passerelle AllStarLink
• Olivier F4BWG pour la mise en place de la passerelle BrandMeister
• Cyril F4JLS pour les bannières et illustrations du site
• Patrick F1FQN pour le synoptique des réseau interconnectés
• Les administrateurs des points d’accès connectés au RI49

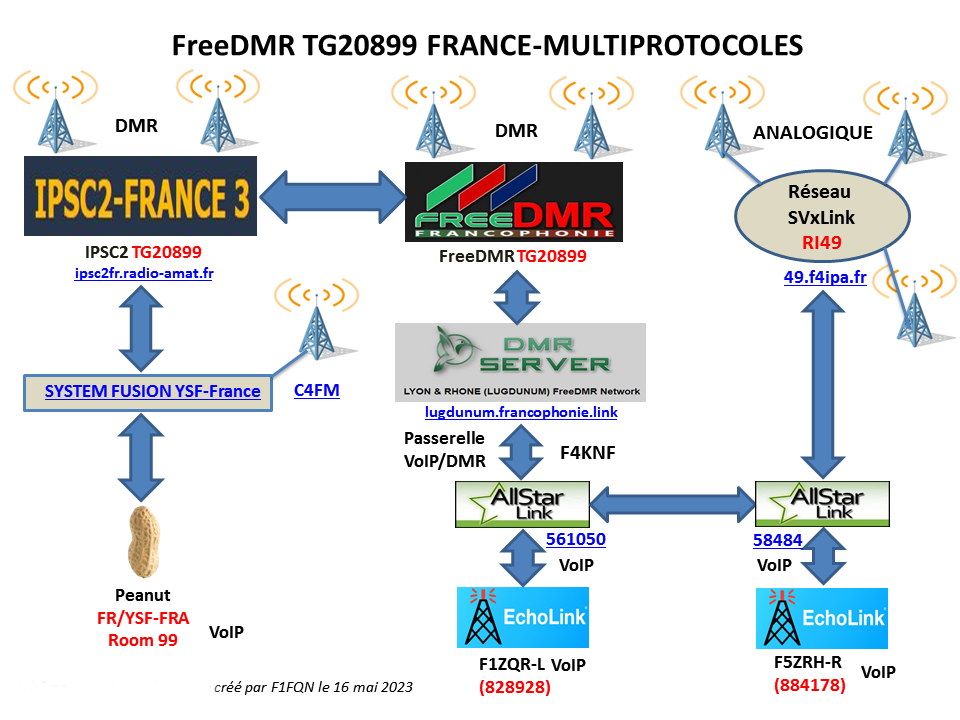

Vous trouverez ci-dessous un synoptique du réseau.

Le schéma est suffisamment clair pour comprendre l’interaction avec ce réseau, les applications web pour y accéder sont Echolink et Peanut.
Pour la partie numérique vous pourrez y accéder par YSF France IPSC2 et FreeDMR et enfin en analogique via AllStar Link ou le réseau SvxLink via accès RI49 et les différents point d’accès qui y sont connectés.

Il est à signalé qu’il y a 3min de temps de parole sur un seul salon. Les interconnections sont permanentes, vous serez donc entendu à travers tout le maillage quelque soit votre point d’entrée.

Vous retrouverez un tableau de bord de suivi d’activité à l’adresse: https://49.f4ipa.fr/.
En parcourant les onglets vous y retrouverez l’historique, les stations connectés et des liens utiles. Une page avec un script est également disponible pour personnaliser tous les hotspot afin d’y inclure le RI49.

Vous pouvez y retrouver des QSOs réguliers:

Les QSO et événements

• Lecture du bulletin du REF tous les vendredis à 18h00 par François F4ICM
• Cours de télégraphie tous les samedis à 09h30 animé par Jean-Louis F5SQS
• QSO F1JXW, tous les jeudis de 18h00 à 19h30 animé par Yannick F5NKP.
• QSO matinal, tous les jours à 08h00 animé par Aurélie F4IRQ et Pierre F4HUX
• QSO fin de journée, tous les jours à 20h00 animé par Rémy F4JAJ et François F4ICM.

Optimisations et corrections

Nous avons effectué quelques optimisations dans la gestions des QSY numériques (changements de réseaux entre BM et IPSC2) et de l’affichage sur l’écran Nextion et nous avons mis à jours l’adresse du serveur IPSC2 qui à changé.

Installation de la nouvelle version:

Pour l’installation de la nouvelle version il sera nécessaire de recharger
l’image de la carte SD

>>Fichier image à Télécharger

et de mettre à jour le firmware de l’écran.

L’écran peut être positionné dans les 2 sens, nous avons donc mis à disposition les 2 fichiers:

Version avec carte SD positionnée sur le dessus du Nextion NX4832K035_011 du 30/09/2023:
>> Fichier TFT à télécharger

Version avec carte SD positionnée sur le dessous du Nextion NX4832K035_011 du 30/09/2023:
>> Fichier TFT à télécharger

Pensez à faire une sauvegarde, je vous rappelle qu’elle est sur un serveur dédié.
Une fois que vous avez mis à jour la partie logiciel, Connectez vous en SSH sur votre hotspot, allez dans le menu spot choisissez la ligne 28, entrez votre indicatif, département, type de carte.
Vous n’avez plus qu’a vous rendre sur la partie sauvegarde de l’écran et cliquez sur restauration.
Vous retrouverez toutes vos personnalisations.

Conclusion:
Je ne connaissais pas ce réseau, ce sont les utilisateurs qui m’ont demandé d’intégrer ce réseau dans le hotspot. Nous avons relevé le challenge pour vous.
Ce réseau est plutôt actif et prometteur au vu de l’approche multi interconnexion qu’il propose.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Cela vous permettra de vous rendre compte de ce qu’on retrouve sur ce type de salon.
Dans certaines photos, on peut y voir des prix pour vous donner une idée.
J’ai constaté que les exposants pro et occasion sont en baisse, mais cela reste le rendez vous le plus important d’Europe.

Plus de 200 photos à consulter…

En conclusion une edition plus réduite, des stands pro absents ou avec un autre mode de fonctionnement, là ou 2 jours étaient necessaires desormais le salon peut être fait en une journée sans trop de difficultés.
Le salon reste un moment d’echanges et de rencontre.
Dans ce cadre là, les deux jours permettent de faire tout tranquillement et de participer à certaines conférences.

Les dates 2024 sont déjà planifiées:

-> ORDER NOW / COMMANDE MAINTENANT
EN STOCK / AVAILABLE

µSvxCard + Frais de port France => 76,00€
[wpecpp name=”uSvxCard + port France” price=”76″ align=”center”]

µSvxCard + Worldwide shipping Cost => 82,00€
[wpecpp name=”uSvxCard + Worldwide shipping” price=”82″ align=”center”]

Consulter la page dédiée / See the dedicated page -> µSvxCard

μDraCard
Box4Nextion

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Damien F8DSN vient de sortir une vidéo sur sa chaine YouTube de la V5 où il nous montre les nouvelles fonctions de la V5 de SPOTNIK2HMI.

Merci Damien.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

C’est Noël, y compris pour les utilisateurs de SPOTNIK2HMI.
Aujourd’hui, le téléchargement de la nouvelle image et le fichier pour l’écran Nextion.

Et ça c’est CADEAU !

Cliquez sur l’image pour vous rendre sur la page dédiée à la V5 !

LA TEAM vous souhaites d’excellentes fêtes de fin d’année.
F4ICR, F5SWB, F8ASB

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Par cet article, je vous informe qu’une nouvelle image en version 4.5 est disponible, cette nouvelle compilation la rend compatible avec le Raspberry Pi zero 2 qui est plus puissant que son prédécesseur.
Il est équipé d’un CPU ARM Cortex-A53 quadricœur 64 bits tournant à 1 GHz. Il permet de faire fonctionner la version analogique/numérique dans un ensemble très compact.
Cette version de raspberry Pi est aussi plus économique ( inférieur à 20 €)
L’ajout de l’écran Nextion est bien sûre compatible et se branche directement sur le connecteur dédié de la carte µSvxCard.
L’article Fabriquez son Hotspot en 5 étapes ! est toujours d’actualité avec le pi zéro 2
Il sera nécessaire de se munir d’un adaptateur usb->rj45 pour une connection réseau direct.
Une fois le wifi paramétrer, il y aura uniquement le cable d’alimentation, aucun cable ou branchement supplémentaire.

Lors de mes tests j’ai été surpris par la vitesse de fonctionnement de cette version, elle doit être equivalent à un Raspberry Pi 3b +.

Il n’y a aucune raison de mettre à jour votre hotspot actuel, il s’agit uniquement d’une mise à jour pour la compatibilité Pi zéro 2.

Cette image est disponible dès aujourd’hui sur la page dédiée.

Merci à F5SWB Dimitri pour son travail de compilation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Une petite introduction est nécessaire et le synoptique va nous aider à expliquer tout cela.
Le réseau RRF en quelques sortes est une addition de salon regional, chaque salon lance une session de l’application SvxReflector qui est installée avec SvxLink.
Les sessions de SvxReflector sont lancées sur des serveurs distants dédiés, il y a d’ailleurs plusieurs sessions sur le même serveur.
L’interêt de le lancer sur un serveur dédié (OVH par exemple) permet d’avoir une bande passante importante et constante.

Dans la configuration, on peut voir le réseau RRF en Figure A, ce dernier est connectable par le hotspot 1 Figure C et le relais Figure D. Le hotspot2 Figure C, lui peut se connecter sur le salon regional qui héberge, il pourra aussi laisser le serveur fonctionner et continuer son trafic sur le RRF.
Il s’agit de deux programmes à part, d’un coté il ya SvxLink ( client) et de l’autre coté SvxReflector ( serveur). Si son salon regional (fichier /etc/spotnik/restart.reg) est configuré, il pourra interconnecté Svxlink sur son serveur regional en local.

On remarque bien là la spécificité du réseau qui est accessible uniquement en radio, le réseau Internet est utilisé pour relier les hotspots ou link ou relais ensemble et transmettre l’audio.
Le Hotspot A et le Relais peuvent à tout moment se connecter sur le serveur regional.
Ce qui les déconnectera du réseau RRF, l’ensemble des utilisateurs pourront échanger ensemble sur un salon dédié.
Il existe plusieurs réseaux actuellement dans différentes régions ou associations ( EMCOM, ADRASEC …).

Je vais maintenant vous expliquer comment mettre en place un salon regional hébergé par votre Hotspot.
J’ai écrit un petit script afin de faciliter l’installation.
Cet utilitaire sera intégré, dans les prochaines image de carte SD, dans le menu spot lors d’une prochaine mise à jour.

Le script permet de paramétrer le serveur Svxreflector, de valider le lancement au démarrage, et également de configurer le salon regional pour les utilisateurs avec une interface graphique.

En pré requis, il est important de preciser que pour qu’un serveur soit accessible en permanence, il faut une adresse IP fixe attribué par son fournisseur internet ou alors une redirection d’adresse.
Free propose des adresses IP fixes, pour les autres fournisseurs, il faut regarder si votre adresse IP est conservée ou change regulierement.
La commande sous linux curl ifconfig.me vous permet de connaitre votre adresse ip “externe” vous pouvez également vous rendre sur le site monip.com.

Votre adresse IP renvoi vers votre box internet, il sera nécessaire de rediriger les ports pour renvoyer les requêtes externes de connection TCP et UDP vers votre Hotspot.
Cela va permettre de dire à votre box par exemple que tous les requêtes externes avec le port 5300 par exemple renvoi vers le Hotspot local qui lui par exemple à l’adresse 192.168.1.45 (destination).

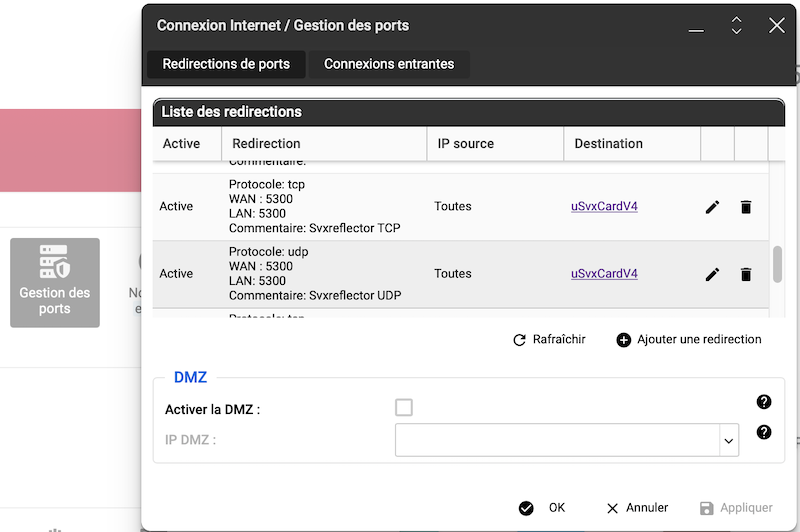

Ci-dessus un exemple de configuration sur une box free.
Il est impératif de faire cette configuration sinon cela ne fonctionnera pas.

Passons maintenant à la description du programme, j’expliquerai l’installation à la fin de l’article.

Une fois que vous exécuterez le script avec la commande bash svxreflector_config.sh ou ./svxreflector_config.sh si vous avez transformé le fichier en executable avec la commande chmod +x.

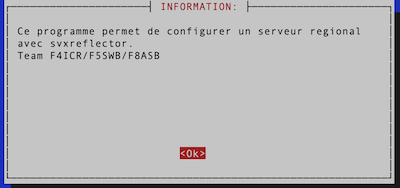

Vous obtiendrez la fenêtre INFORMATION montrée plus haut dans l’article.

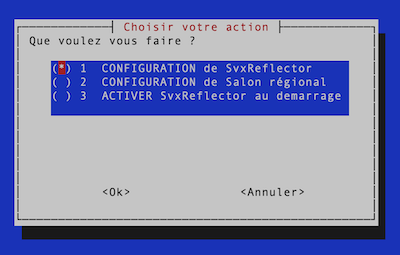

Puis après avoir fait ok, le menu ci-dessous:

On vous invite à choisir la configuration de SvxReflector, la configuration d’un salon régional ou l’activation du SvxReflector au démarrage.
Le choix se fait avec les flèches haut et bas et la barre espace.

Nous allons choisir le 1 dans un premier temps:

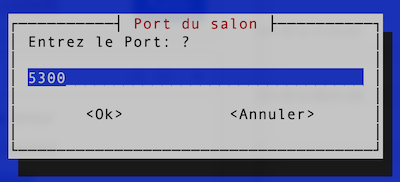

On vous demande quelle port vous souhaitez utiliser par défaut c’est 5300. Il s’agit là du port de SvxReflector, c’est ce port qu’il faudra indiquer dans la redirection.

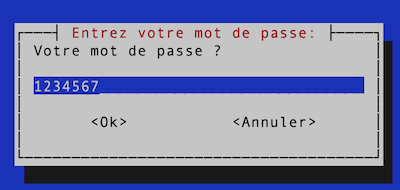

On vous demande d’entrer ici le mot de passe, qu’il faudra communiquer aux utilisateurs du salon régional.
Vous repasserez au menu de départ, votre serveur SvxReflector est configuré.

Maintenant vous pouvez l’activer au démarrage le choix 3 va inscrire les lignes nécessaires dans le fichier /etc/rc.local.

Voila la configuration dans le rc.local, le programme vous donne tous les éléments à transmettre à vos utilisateurs, l’adresse IP peut être remplacer par une adresse dynamique de redirection.

A cette étape, on peut dire que votre serveur, après le redémarrage, sera opérationnel.

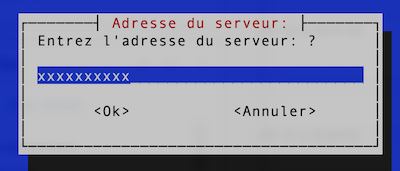

Vous pouvez paramètrer votre salon regional de votre Hotspot vers votre serveur, il vous faudra choisir le choix 2.

Si c’est un accès sur votre propre serveur entrez l’adresse local : 127.0.0.1 sinon entrez l’adresse IP ou une adresse dynamique.

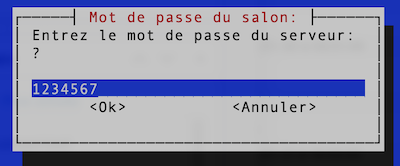

Entrez le mot de passe du salon regional

Voila votre fichier situé dans /opt/spotnik/restart.reg est paramétrer.

C’est fini, il suffit de répondre aux questions de l’interface graphique

Je rappelle que dans le cas de la configuration uniquement d’un accès à un salon regional, juste l’étape 2 est nécessaire.

Installation:

Se rendre dans le dossier pi ( aucune obligation vous pouvez le faire depuis n’importe où)
cd / home/pi
télécharger le script d’installation:

wget https://raw.githubusercontent.com/F8ASB/uSvxCard/main/svxreflector_config.sh

(faire un copier/ coller la commande est sur une ligne)

Lancez le script et suivez les explications précédentes.
bash svxreflector_config.sh

Le salon regional sera également accessible depuis le code DTMF 104.
Les salons régionaux peuvent permettre de regrouper plusieurs Hotspots ou Relais.
Il est nécessaire d’avoir une connexion Internet convenable pour assurer les bons transferts du trafic radio.
Le compresseur audio OPUS est très efficace et permet d’assurer le bon fonctionnement sans avoir besoin de disposer de grandes ressources.
Le nombre de station connecté peut influencer sur la qualité du réseau.

On peut y integrer un raspberry Pi 4 une µSvxCard et une µDraCard.
Pour la partie logiciel, je vous invite à revoir les articles de la série fabriquez son Hotspot RRF en 5 étapes.

Une encoche est prévu sous le boitier pour changer la carte micorSD facilement.

Retrouver tous les fichiers nécessaires sur Thingiverse:
https://www.thingiverse.com/thing:5175676

La suite de ce projet intégrera un pack batterie et le support d’un écran Nextion 3,5K.
Le pack batterie s’emboitera sous le hotspot et l’écran sera amovible. Il y aura certainement plusieurs montages.

Ci-dessous un aperçu en cours du projet:

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI
