Pour les plus observateurs d’entre vous, vous aurez pu remarquer le changement de nom du projet afin de faire la différence avec les distributions de F5NLG.
Il est important que les utilisateurs comprennent que se sont des projets différents qui travaillent sur le réseau RRF mais qui n’a pas la même approche.

Notre projet ne s’arrêtera pas au RRF mais continuera à s’adapter aux différentes évolutions et tendances des réseaux.

Vous avez pu le constater avec la dernière intégration du réseau RI49 par exemple.

Le nom du projet est désormais HOTSPOT2HMI, qui est un nom plus général qui ne reprend pas le nom “spotnik” qui a été mis en place par l’équipe du réseau RRF sur ses distributions ( voir ci-dessous).
Cela permettra ainsi d’éviter les confusions.

Distributions disponibles à date par la team RRF

Il est important de contacter la DevTeam de HOTSPOT2HMI pour tout support via par exemple le formulaire de contact et non, la DevTeam du RRF.

Après cette petite intro et explications, présentons cette version de HOTSPOT2HMI 5,4.

LES NOUVEAUTES:

Cette nouvelle version, prend en comptes les changements de structure de réseau RRF à travers le system Linux et également sur la partie graphique de l’écran.
La partie Linux consiste à modifier le script afin qu’il ne prenne pas en compte les salons supprimés dans le système.
La partie Graphique demande un aménagement de l’écran pour que les boutons dédiés aux salons supprimés soient enlevés et que la proposition graphique reste harmonieuse et fonctionnelle.

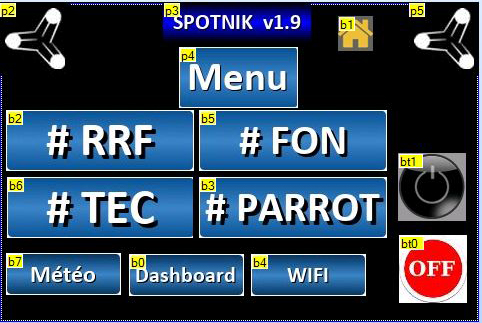

J’en profite pour faire un peu de nostalgie, le projet à démarrer en décembre 2018, voila à quoi cela ressemblait à l’époque.Les différentes évolutions depuis ont été faite grâce aux utilisateurs, qui nous font part de leurs idées, et ensuite par challenge et par passion nous essayons de les mettre en place.

Merci à vous pour nos échanges! Et surtout continuez

Poursuivons sur les changements,
nous avons profité de cette mise à jour de l’écran pour faire quelques modifications mineures d’optimisation de communication et de gestion du message de statut de connexion.

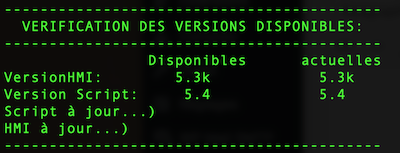

Sur la partie script nous avons désormais intégré une mise à jour automatique, pour des modifications mineures, le hotspot vérifie si une mise à jour est disponible et si c’est le cas lance la procédure.
Cette fonction est complètement transparente pour vous, elle se fera automatiquement à chaque démarrage.

Si une mise à jour de l’écran Nextion est disponible, vous serez informé sur la page de démarrage de l’écran.

LES FICHIERS:

Je vous mets ci-dessous à disposition les fichiers de cette nouvelle version.
Je vous rappelle que la version actuelle intègre une sauvegarde et une restauration qui sont conservées sur un serveur dédié.
Alors faite une sauvegarde, installez la nouvelle image, entrez votre indicatif grâce au menu puis au démarrage faite la restauration, votre dernier point de restauration sera automatiquement detecté.

Toute cette partie logiciel est compatible avec la suite écran Nextion 3;5″ K, la µSvxCard et la µDraCard et les Raspberry Pi.

IMPORTANT,
Le login reste inchangé, il s’agit de root
Le mot de passe est désormais: enjoy

Lien pour le fichier image v5.5 à mettre dans le Raspberry Pi:                  Cliquez ici
Lien pour le fichier à mettre dans l’écran avec la carte SD au dessus:      Cliquez ici
Lien pour le fichier à mettre dans l’écran avec la carte SD au dessous:    Cliquez ici

-> Afin de faciliter l’accès à la carte SD du Raspberry pour les mises à jour, vous pouvez utiliser une rallonge micro SD.

CONCLUSION:
Je vous souhaite beaucoup de QSO avec cette nouvelle version, il y a encore des petites idées dans nos tiroirs, je suis persuadés que de nouvelles propositions verront le jour en 2024.
Nouveau nom HOTSPOT2HMI, nouveaux projets !

Pour tout support, merci d’utiliser les différents moyens:
– Le salon HMI disponibles depuis l’écran.
– Le groupe io
– Le groupe Facebook HOTSPOT2HMI
– Le formulaire de contact

Si vous souhaitez réaliser un Hotspot cette série d’articles vous explique tout.

ENJOY

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Pour compléter la vidéo sur la réalisation d’un Hotspot en 5 étapes, et également la vidéo de l’écran Nextion. F8DSN: Installation et utilisation écran Nextion sur Hotspot RRF F8DSN Damien, nous décrit sur sa dernière vidéo, le montage du boitier Box4Nextion et la finalisation de son Hotspot.Retrouvez tous les sujets dans ce blog avec les différentes compatibilités de ce boitier ici

Une page est dédiée au boitier Box4Nextion sur ce Blog.

Merci Damien et bonne visualisation à tous.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Voici une petite liste qui devrait déjà occuper pas mal en 2021.

• Adaptation cavités 2,4Ghz en 1,2Ghz d’après l’article de F5XG
• Réalisation d’un boitier en impression 3D pour un Raspberry Pi + µSvxCard + µDraCard, fichier STL en OpenSource.
• Réalisation d’une armoire pour imprimante 3D pour CR10
• Réalisation d’un pupitre de CNC suspendu.
• Réalisation d’un dipôle rotatif 40m
• Ajout d’une visu sur un Tour
• Script d’installation pour la réalisation d’un serveur régional RRF
• Expérimentation Mumble avec µSvxCard + µDraCard
• Fonction pour les non-voyants ou mal-voyants avec un HotSpot RRF
• Distribution SPOTNIK2HMI V4
  pour Raspberry Pi + µSvxCard + µDraCard + Nextion 3.5K – les modes numérique en entrant sur un hotspot en analogique avec la gestion de l’écran Nextion.
• Expérimentations PyQT5 pour l’intégration graphique de projet Python
• Il y aura quelques développements de pièces 3D pour impression perso
• Il y aura d”autres projets au fur et à mesure des envies et des besoins…

Les projets ne sont pas dans l’ordre des réalisations.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cette article vous pourrez voir une amélioration faite par F4BPP qui consiste à gérer un ventilateur de refroidissement par GPIO pour un Hotspot.
J’en profite aussi pour vous partager son site internet.

F4BPP est professeur de technologie au collège, je vous partage son site internet qui décrit toutes les activités avec les jeunes.
Je vous invites à visiter son site: https://f4bpp.com

Merci à David pour transmettre notre passion au près de collégiens.

En cliquant sur l’image ou sur le lien vous pourrez télécharger toutes les explications afin d’effectuer l’installation sur votre Hotspot. Un seuil de température défini dans un script lancera la mise en route du ventilateur.

David a intégré cette modification dans un boitier Box4Nextion et un Orange Pi avec une interface Spotnik Delta et un écran Nextion et l’interface Spotnik2Hmi.

Télécharger ci-dessous le PDF très complet de 18 pages.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Tous les utilisateurs du systèmes Svxlink ont été confrontés un jour ou l’autre à un problème de démarrage. J’exclue tout de suite les problèmes de connexion internet…

Mais qu’est-ce qu’il se passe réellement ?

Le système se lance « activation réseau des répéteurs francophones » puis plus rien. Bien souvent on débranche et l’on rebranche et le système se relance et tout fonctionne comme auparavant.

Personne à ce jour ne sait expliquer quelle en est la cause. De plus ce symptôme n’arrive pas à tout le monde et pas souvent … Orange pi0 ou Raspberry, il n’y a pas vraiment de regles en fait.

Il arrive que même après un acharnement d’une séquence, je débranche, je rebranche et cela ne fonctionne plus du tout .

Combien de fois j’entends des om’s dirent : « j’ai eu un pb avec le système, heureusement j’avais une carte sd de sauvegarde ».

Avant de changer votre carte sd par une sauvegarde voici ce que vous pouvez faire :

En ssh, menu spot, item n°11 « See Spotnik working (Logs) ‘ ctrl c’ to leave »

Il y a de fortes chances que vous trouviez ces lignes :

Pas de panique si vous en êtes arrivé là c’est que votre carte SD n’est pas HS ou défectueuse !

Il suffit de faire ctrl-c, puis spot et de relancer le RRF. Le système va se relancer normalement jusqu’à la prochaine fois mais jusqu’à quand …

J’utilise un hotspot dans mon véhicule et lorsque ce symptôme arrive il est un peu compliqué de se connecter en ssh (via smartphone bien sûr ou ordinateur portable) ou alors il faut tout démonter et emmener le hotspot dans le schack pour effectuer la manip expliquée auparavant.

Suite à une causerie avec F4ICR (Pascal) à ce sujet, voilà ce qu’il m’a proposé d’insérer dans le fichier crontab.

nano /etc/crontab

*/5 * * * * root pgrep svxlink > /dev/null || { /etc/spotnik/restart.rrf ; }

Vous allez me dire « késako « cette ligne ?

Pour les curieux, je ne rentrerai pas ici dans des explications du fichier crontab et je vous invite à vous rendre sur les pages de références si vous souhaitez comprendre ce que vous faites.

Pour les pressés :

Explication : toutes les 5 minutes on demande au système d’aller jeter un œil sur l’état du svxlink et l’on veut savoir si par hasard il est inactif. Si le résultat est nul c’est-à-dire inactif alors on relance le RRF (/restart.rrf).  C’est tout.
J’ai ajouté cette ligne sur tous mes hotspots et depuis je n’ai plus du tout de raté au démarrage ….. Elle n’est pas belle la vie.
(pour ceux qui souhaitent quand même remplacer la carte sd malgré ce tuto je veux bien récupérer vos cartes SD usagées …… LoL.

Références :

• https://fr.wikipedia.org/wiki/Cron
• http://manpagesfr.free.fr/man/man1/pgrep.1.html

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Voila les boitiers découpés sont arrivés et sont prêts à être expédié. Ils sont disponibles pour des Orange Pi et des Raspberry Pi A & 2B & 3B+ & 0. Dans cet article toutes les informations en obtenir.

Le prix pour un boitier est de 39,00€ + 6,00€(France) or 12,00€(World)
Envoi dans des enveloppes à bulles avec suivi.
Par défaut les boitiers sont noires pour des écrans de 3,5″ mais j’ai quelques plaques avant avec d’autres format d’écran Nextion.

Vous pouvez retrouver les photos des différents montages sur ce Blog:
DVMEGA: Montage Box4Nextion avec DVMEGA
μSvxCard:Montage Box4Nextion avec μSvxCard + radio extérieure
SpotnikDelta: Montage Box4Nextion avec Spotnik Delta

Merci de prendre contact via le formulaire de contact si vous êtes intéressés ou mail direct f8asbAThotmail.fr.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article, le dernier de la série, vous retrouverez le montage dans le boitier Box4Nextion d’un Raspberry 3B+ et d’une interface  DVMEGA.
L’objectif de cette série d’article est de vous montrer en image un des montages dans le boitier Box4Nextion.
Le montage a été réalisé par Dimitri F5SWB.
La partie supérieur du coffret transparent a juste été utilisé pour le salon d’Alsace et permet de montrer le câblage.

On retrouve le DVMEGA emboité sur le Raspberry Pi 3B+, les seules fils visibles sont le raccordement à l’écran Nextion (5V, Gnd, Rxd, Txd).
Un convertisseur USB / RS232 TTL a été utilisé pour éviter toute soudure sur la carte DVMEGA.
Le ventilateur est raccordé au 5V.

A l’intérieur, une distribution avec PiStar vous permettra d’obtenir un hotspot MMDVM multimode numérique.
L’écran utilisé est un Nextion Enhanced NX4832K035.
Sur le coté et à l’arrière vous avez biensûr accès à tous les connecteur du Raspberry Pi.

Le câblage du convertisseur sur l’écran Nextion:
USB/TTL NEXTION
RXD -> jaune -> TX
TXD-> bleu -> RX
GND-> noire ->GND
5V -> rouge ->+5V

Pour être informé de la suite des avancées, et montrer votre interêt, vous pouvez remplir un formulaire en cliquant sur le lien.

La doc de Box4nextion en pdf est disponible ici

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article vous retrouverez le montage dans le boitier Box4Nextion d’un Raspberry A+ et d’une interface  μSvxCard.
L’objectif de cette série d’article est de vous montrer en image le montage dans le boitier Box4Nextion.
Le montage a été réalisé par Dimitri F5SWB. Le coffret transparent a juste été utilisé pour le salon d’Alsace et permet de montrer le câblage.

A l’arrière on retrouve le connecteur pour le Transceiver de type Mini Din 6broches.
Il est conseillé d’utiliser le câblage Yaesu.

La carte est directement emboitée sur le Raspberry Pi, les seuls cables sont:
– 5 fils vers la prise chassis Mini Din 6broches ( transceiver)
( Audio In, Audio Out, PTT, Sql, Gnd)
– 4 fils qui va sur l’écran Nextion assurant la communication série.
(5V, Gnd, Rxd, Txd)

Gros plan vers la vue arrière

Sur le coté on a bien sûr accès à la prise ethernet et aux quatre ports USB.

Si on souhaite directement intégré la radio il suffit d’emboiter pare dessus la μDraCard sur la μSvxCard, il ne restera à ce moment là que 4 fils vers l’écran Nextion.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article vous retrouverez le montage dans le boitier Box4Nextion d’un Orange Pi 0 et une interface Spotnik Delta.
Le montage a été réalisé par Dimitri F5SWB. Le coffret transparent a juste été utilisé pour le salon d’Alsace et permet de montrer le câblage.

Le boitier prévoit la possibilité de fixer un ventilateur de 40x40x10 en 5V afin de refroidir l’Orange Pi et le SA818.

Une rallonge SMA sortie interface Spotnik Delta permet de ressortir l’antenne vers l’extérieur.

Une autre rallonge SMA / IPX permet de reporter l’antenne Wifi également.
Sur la droite vous pouvez voir un trou qui est prévu pour les interfaces Spotnik Beta avec radio extérieur. Il faudra dessouder le connecteur mini din 6 /PS2 et souder les fil d’une rallonge PS2 directement.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Nous y voila, vous en entendez parler lors de nos QSOs, la version sera disponible le Samedi 15 février à 8h00, comme annoncé. Beaucoup de fonctions ont vu le jour d’une manière générale sur le réseau RRF. Les utilisateurs sont de plus en plus nombreux.
La volonté de la team SPOTNIK2HMI c’est de suivre cette évolution en ajoutant les fonctions sur l’écran associées.
Dans cet article vous pourrez découvrir toutes les nouveautés de cette version 3.5 !

Information importante

Cette version ne s’applique QUE sur les écrans Nextion de type 3,5K avec pour référence NX4832K035

Pour commencer, voici la nouvelle page trafic.

Sur la partie inférieure, vous aller pouvoir choisir ce que vous souhaitez voir. En appuyant sur les voyants verts.
L’activité des Salon en temps réel, les stations connectées sur le salon en cours (hors RRF), les informations systèmes.
En plus de la présence de trafic sur les différents salons, vous aurez la possibilité de faire qsy directement depuis la page trafic en cliquant sur les boutons du bas de l’ecran.

Nouvelle page menu

Les changements des noms de certains salons et l’ajout de certains boutons nous a contraint à retravailler cette page.
Vous pouvez maintenant faire qsy sur un salon régional, utiliser Echolink et le salon expérimental (ancien salon satellite). Attention, il est bien sûr nécessaire de paramètrer les fichiers du système Spotnik pour la prise en compte.

L’intégration du RRF RAPTOR (F4HWN)

Le RRF raptor a été développé par Armel F4HWN, ce script une fois inséré sur votre système, va scruter les activités sur l’ensemble du reseau et automatiquement faire le QSY sur le salon ou de l’activité est détectée.
Pour activer cette fonction, il suffira d’appuyer sur la “bête”.
Si vous activer la fonction par DTMF, l’écran se mettra également en fonction.
Une icône sur la page trafic vous permet aussi de le savoir.
Attention, il est nécessaire d’installer la fonction sur le Spotnik.

La page INFO STATION

Le programme intègre maintenant une base de données avec les indicatifs des stations et relais.
C’est d’ailleurs l’occasion d’ajouter Pascal F4ICR à notre équipe qui s’occupe de la gestion de cette base de donnée. Il est le Beta testeur de l’équipe.
Merci à lui et bienvenue dans la Team.
Cette base de données est mise à jour automatiquement. Lorsque Pascal F4ICR apportera des modifications, l’effet sera immédiat sur votre écran.

Optimisation des réglages audio depuis l’écran (uniquement Raspberry Pi)

Si le Raspberry est détecté une icône haut parleur est visible sur la page trafic.En cliquant dessus, vous obtiendrez la page si dessous. Vous pouvez ainsi régler vos niveaux en direct.
Une réécriture complète à été faite du code pour optimiser la réactivité. La μSvxCard qui intègre une carte son est prise en charge.

Voila le point sur toutes les nouveautés de cette version 3.5 et comme d’habitudes ses nouvelles fonctions deviendront bientôt indispensables.

A ce jour l’équipe est composée de:
F5SWB Dimitri
S’occupe du développement de l’interface graphique et de la programmation de l’écran.
F4ICR Pascal
S’occupe du maintien de la base de donnée OM et notre bêta testeur.
F8ASB Juan
S’occupe de la partie script et programmation sous Linux.

Le Samedi 15 Février à 8H00 la nouvelle version sera disponible, une veille sur le salon technique sera assurée pour accompagner et échanger avec les utilisateurs.
Un article sur ce blog sera publié avec toutes les informations.
