Ce shield Arduino est destiné à l’aide au développement pour la programmation Arduino.

Montage et assemblage

Il possède:
4 interrupteurs poussoirs avec pull up (entrées logiques)
8 leds
Une sortie I2C (résistance réseau amovible)
Une connexion pour servomoteur
Un buzzer
4 potentiomètres (entrées analogiques)
Un bouton reset

Compatible Arduino Uno et Mega.
Pour faciliter la programmation, les Pins pour la programmation sont indiqués en sérigraphie. Ex: Buzzer Pin 5

Il permet de tester une bonne partie des exemples fournis avec le logiciel Arduino, il est idéal pour débutant. De plus il n’y a aucun composant CMS pour faciliter le montage.

Vous pourrez tester des applications radioamateurs comme un keyer morse, un répéteur, générateur de télégraphie, commutation temporisé…

Nomenclature:

Désignation:                 Valeur
D1 à D8                            Led 3mm
IC1                                     Buzzer
J1                                       Femelle 1 x 6 pts long
J2 J3                                Femelle 1 x 8 pts long
J4                                      Femelle 1 x 10 pts long
J5  J6 J7                          Connecteur HE4 (I2C,jumper,servo)
R1                                      8x1K
R2                                    4x10K
R3                                    220Ohms
A0-A3                             Potentiomètre 10K
R8-R9                            4,7K
S1 à S5                           Push button
C1,C2,C3,C4                10nF

Le liens des produits font référence à GOTRONIC.FR

J’ai réalisé une  série de 20 cartes.

Je propose à la vente pour ceux que cela intéresse à 7€ + 3€ de port ( sans les composants ). La quantité est limitée. Cliquez sur le bouton acheter pour procéder à la commande.

A ce jour 5 cartes en stock

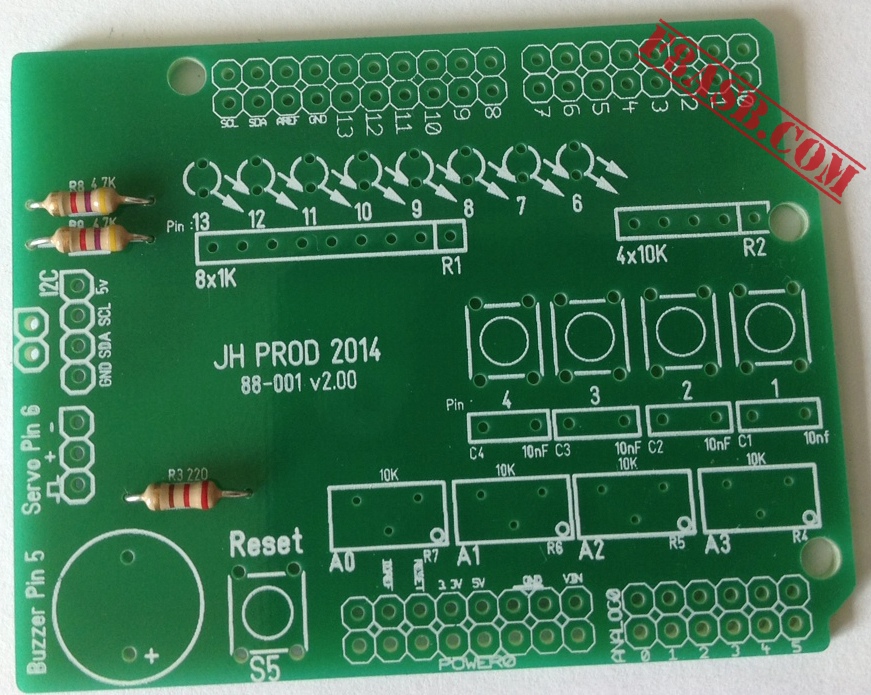

Montage des résistances, les valeurs sont indiquées sur la sérigraphie.

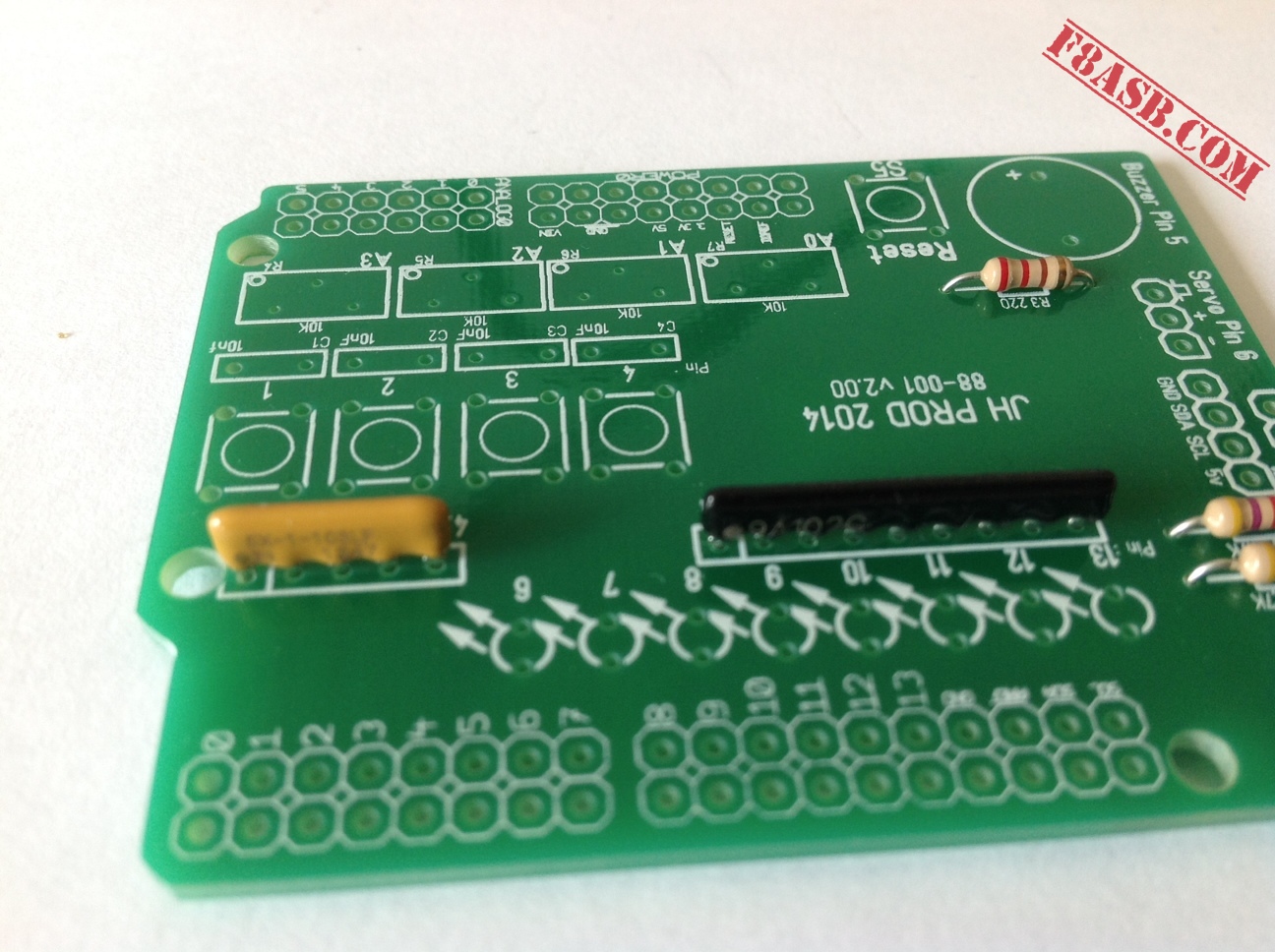

Montage des réseaux de résistances, attention a bien placer le point commun repéré par un petit rond sur le réseau de résistance (à gauche sur la photo), et par un carré sur la sérigraphie.

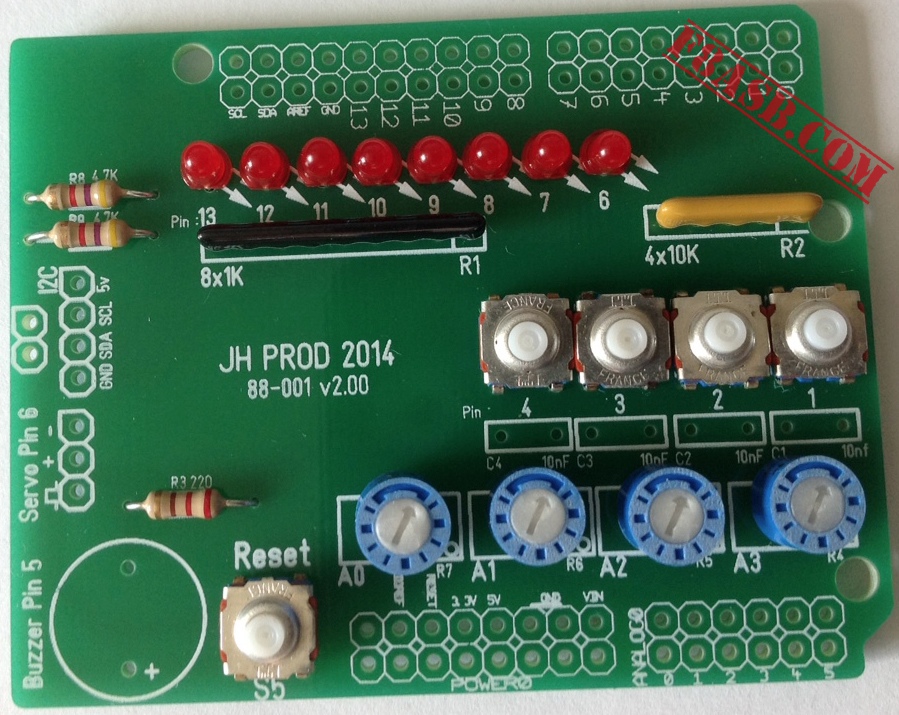

Montage de boutons poussoirs, des potentiomètres, puis les leds attention à la polarité des leds ( méplat coté réseau de résistances ).

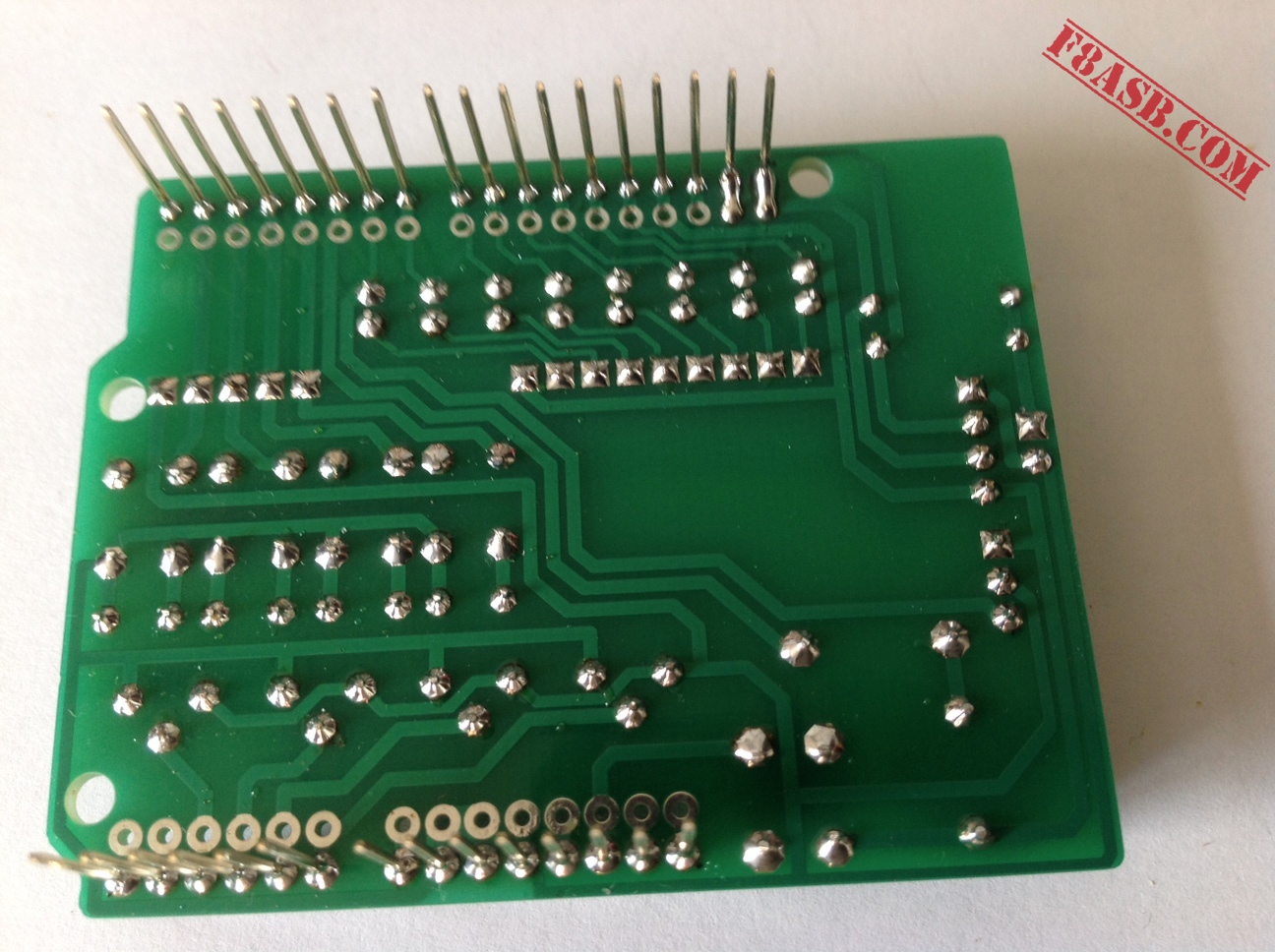

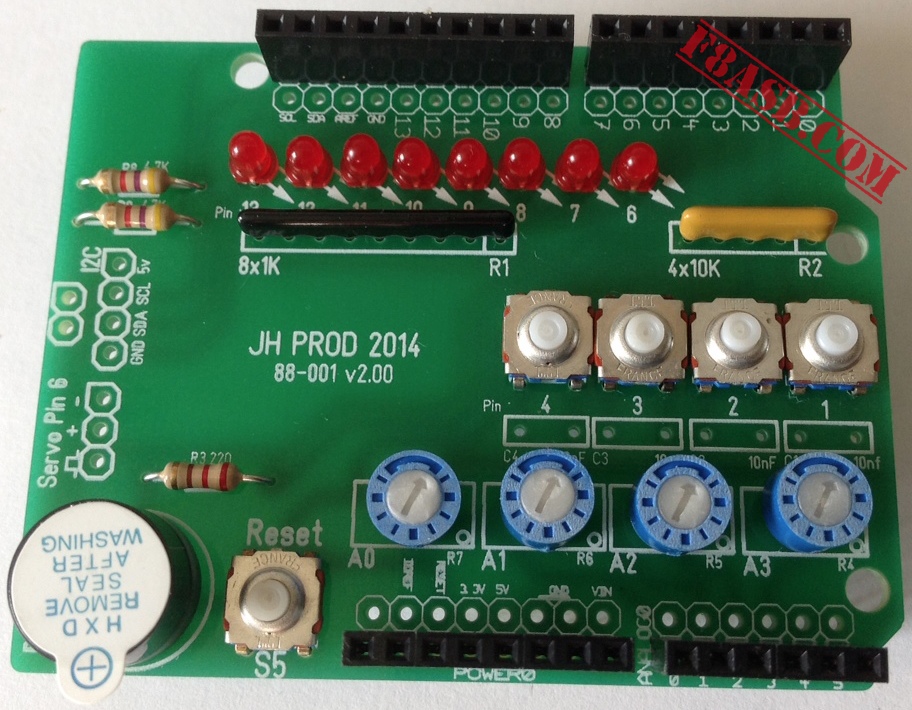

On termine par le Buzzer, polarisé lui aussi le + vers le bas et les connecteurs Arduino shield. Pour un positionnement optimal, je vous conseille de monter les supports sur l’Arduino est de souder une pastille à chaque extrémité du connecteur.
Une deuxième rangée est disponible pour souder des connecteurs femelles.

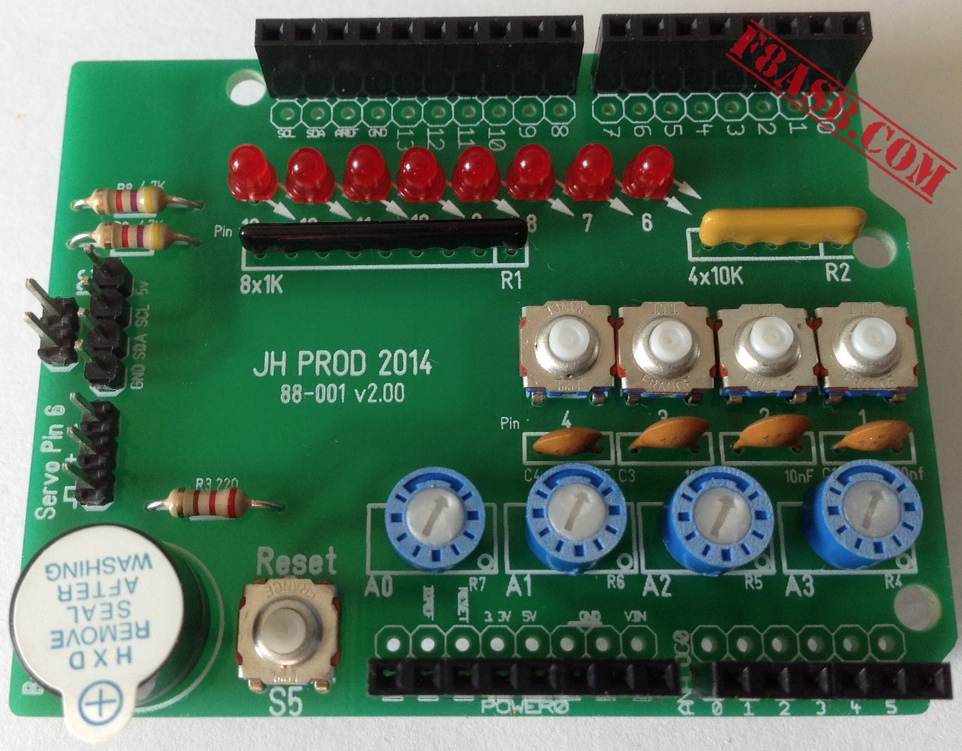

Souder le connecteur I2C, le connecteur pour servo moteur, le jumper pour cavalier afin d’activer ou pas le réseau de résistance I2C.
Souder les 2 ponts pour activer l’I2C.
Dans le cadre d’un montage sur un Arduino MEGA il faudra faire une liaison filaire entre ses 2 points et la sortie I2C de l’Arduino Mega

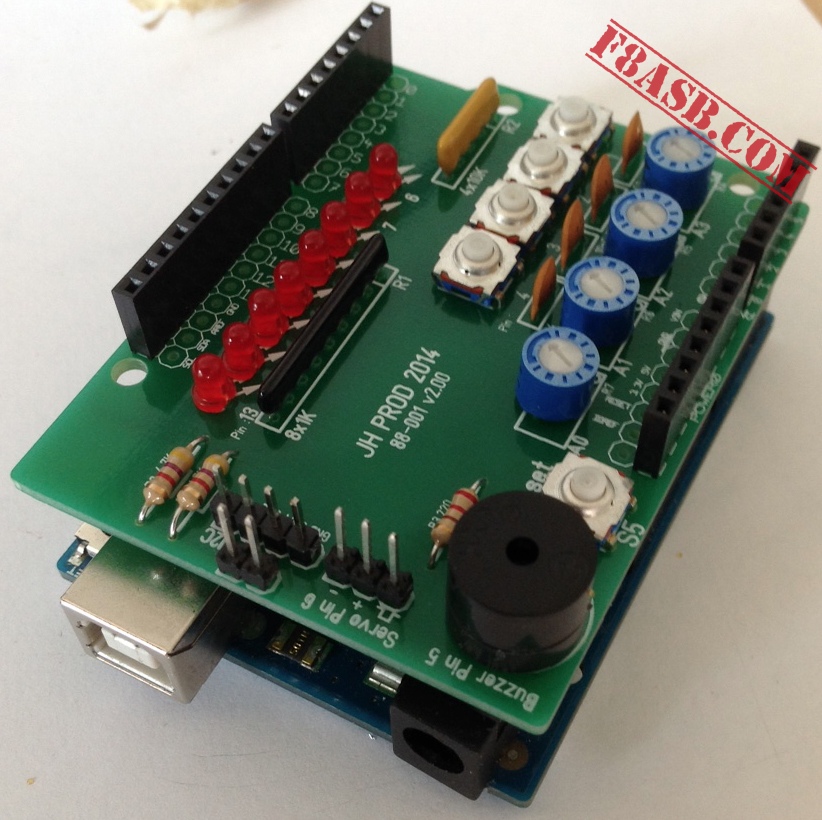

Shield version 2 monté sur un Arduino Uno.

Pour toutes questions, utilisez le formulaire de contact

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à gauche et cliquer sur abonnement.

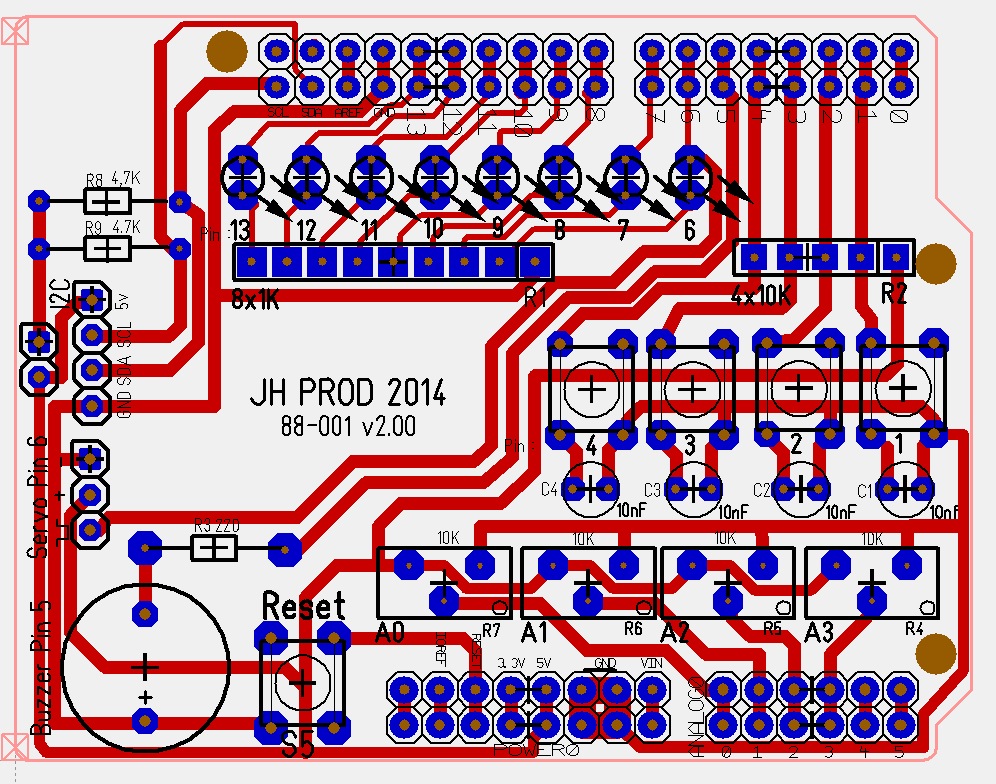

Voici la nouvelle version du Shields Arduino I/O qui sera tirée à 20 exemplaires. Il s’agit de la version 2 pour remplacer la carte

Cette interface sera disponible en pré-commande sur le blog dès que j’aurais le délai de livraison du fournisseur. En attendant pour ceux qui ne l’on pas déjà fait vous pouvez me faire un email
Voici la liste des modifications:

Connexion I2C sur connecteur supérieur. Il sera nécessaire de faire un strap par soudure pour activer le port I2C. Le connecteur permettra de faire une liaison avec un Arduino MEGA.
Un cavalier permet de désactiver les résistances de 4,7k du réseau I2C si l’appareil connecté en possède déjà un.

Ajout de capas sur bouton ( à souder ou pas)

Ajout de la sérigraphie polarité du Buzzer

Décalage des sérigraphies des potentiomètre

Ajout d’un connecteur pour tester les Servos moteur.

Modification de la résistance buzzer 220 Ohms à la place de 1 Ko.

Disposition leds plus écartées (possibilité de remplacer par des supports tulipes de 2 pins) permet de la modularité de E/S

Agrandissement des entres axes des résistances du montage  (1cm).

Alignement des composants
Boutons 1 2 3 4, connectés en Pull Down

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à gauche et cliquer sur abonnement.

Voici une série de liens avec des applications Arduino lié à l’activité radioamateurs.
Si vous avez d’autres liens à proposer n’hésitez pas à me les communiquer via le formulaire de contact.

Sur le site de Radioartisan
1-Librairie pour le control de TRX Yaesu avec un arduino
Arduino rig control library radioartisan
Pilotage de trx Yaesu d’autres marques en cours de développement.sources

2-librairie pour pilotage DDS VFO AD9850
Arduino DDS Library             sources

3– Keyer électronique performant

 Ce keyer est compatible K1EL est possède une grande quantité d’option.

4– Controleur de rotor d’antenne
Interface à base d’arduino connecté sur PC permeant de controller un rotor d’antenne. Il emule le protocol Yaesu 323A/B et le protocol Easycom supporter par de nombreux logiciel de log, contest, programme de contole d’antenne. On peut facilement l’interfacer avec des unité de contrôle commerciales. infos complémentaires

5– Tuner d’Antenne
Projet encore en développement  prévu pour des puissance QRO = 150 watt maximum ou QRP = 20 watt maximum vidéo de démonstration

———————————

6– Transceiver QRP 40m  3 shields composent cet émetteur récepteur

Vous trouverez sur le site un VFO Arduino et un keyer

7– Lanceur d’appel CW de VK4YE

8– décodeur CW sur LCD WB7FHC vidéo de démonstration code source

9- Boite d’accord de PA3HCM

10– Arduino et APRS Shield
Carte prototype pour expérimentation du protocole AX25 en rx et tx accompagné de son interface HD44780 compatible LCD.

11– QRP tracker Tracking satellite avec Arduino.

12– Logique Relais Arduino vidéo de démonstration  code source

13- Logique relais Arduino intercom F4GEN

14- Balice CW video de démonstration

15– Switch automatique d’antenne vidéo de démonstration

16– Rosmètre numérique F5KMY

17– Rosmètre numérique F4CVM

18– ARDUINO RF power & SWR meter ON7EQ

19– AFSK TNC

20– Arduino et Shield Dstar

21– Arduino APRS tracker

22–Fréquencemetre Arduino montage sur TS520 vidéo de démonstration sources

23–Arduino Band decoder

24– Arduino Simplex repeater contrôleur

25– Ardusat open source hamradio cubsat

26 – Keyer et décodeur cw didactique par F5BEZ utilise un Atmel teensy 2 transposable sur Arduino dossier complet

27– Gestion SO2R par K1XM

28 Commutateur d’antenne SO2R par KK7S

Mise à jour le 24/02/2014

Ce shield Arduino est destiné à l’aide au développement pour la programmation Arduino.

Il possède:
4 interrupteurs poussoirs avec pull up (entrées logiques)
8 leds
Une sortie I2C
Un buzzer
4 potentiomètres (entrées analogiques)
Un bouton reset

Compatible Arduino Uno et Mega.
Pour faciliter la programmation, les Pins pour la programmation sont indiqués en sérigraphie. Ex: Buzzer Pin 5

Il permet de tester une bonne partie des exemples fournis avec le logiciel Arduino, il est idéal pour débutant. De plus il n’y a aucun composant CMS pour faciliter le montage.

Vous pourrez tester des applications radioamateurs comme un keyer morse, un répéteur, générateur de télégraphie, commutation temporisé…

Nomenclature:

Désignation:                 Valeur
D1 à D8                            Led 3mm
IC1                                     Buzzer
J1                                       Femelle 1 x 6 pts long
J2 J3                                Femelle 1 x 8 pts long
J4                                      Femelle 1 x 10 pts long
J5                                      Connecteur HE4 (I2C)
R1                                      8x1K
R2                                    4x10K
R3                                    1K
A0-A3                             Potentiomètre 10K
R8-R9                            4,7K
S1 à S5                           Push button
Le liens des produits font référence à GOTRONIC.FR

J’ai réalisé une  série de 20 cartes.

Je propose à la vente pour ceux que cela intéresse à 7€ + 3€ de port ( sans les composants ). La quantité est limitée les premiers seront les servis. Cliquez sur le bouton acheter pour procéder à la commande.

A ce jour 0 carte en stock
5 cartes en pré commande en attente de 10 pour relancer la fabrication.
(mise à jour le 05/03/14)
Si vous en voulez merci d’utiliser le formulaire de contact afin de relancer une fabrication.
