Par cet article, je vous informe qu’une nouvelle image en version 4.5 est disponible, cette nouvelle compilation la rend compatible avec le Raspberry Pi zero 2 qui est plus puissant que son prédécesseur.
Il est équipé d’un CPU ARM Cortex-A53 quadricœur 64 bits tournant à 1 GHz. Il permet de faire fonctionner la version analogique/numérique dans un ensemble très compact.
Cette version de raspberry Pi est aussi plus économique ( inférieur à 20 €)
L’ajout de l’écran Nextion est bien sûre compatible et se branche directement sur le connecteur dédié de la carte µSvxCard.
L’article Fabriquez son Hotspot en 5 étapes ! est toujours d’actualité avec le pi zéro 2
Il sera nécessaire de se munir d’un adaptateur usb->rj45 pour une connection réseau direct.
Une fois le wifi paramétrer, il y aura uniquement le cable d’alimentation, aucun cable ou branchement supplémentaire.

Lors de mes tests j’ai été surpris par la vitesse de fonctionnement de cette version, elle doit être equivalent à un Raspberry Pi 3b +.

Il n’y a aucune raison de mettre à jour votre hotspot actuel, il s’agit uniquement d’une mise à jour pour la compatibilité Pi zéro 2.

Cette image est disponible dès aujourd’hui sur la page dédiée.

Merci à F5SWB Dimitri pour son travail de compilation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Une petite introduction est nécessaire et le synoptique va nous aider à expliquer tout cela.
Le réseau RRF en quelques sortes est une addition de salon regional, chaque salon lance une session de l’application SvxReflector qui est installée avec SvxLink.
Les sessions de SvxReflector sont lancées sur des serveurs distants dédiés, il y a d’ailleurs plusieurs sessions sur le même serveur.
L’interêt de le lancer sur un serveur dédié (OVH par exemple) permet d’avoir une bande passante importante et constante.

Dans la configuration, on peut voir le réseau RRF en Figure A, ce dernier est connectable par le hotspot 1 Figure C et le relais Figure D. Le hotspot2 Figure C, lui peut se connecter sur le salon regional qui héberge, il pourra aussi laisser le serveur fonctionner et continuer son trafic sur le RRF.
Il s’agit de deux programmes à part, d’un coté il ya SvxLink ( client) et de l’autre coté SvxReflector ( serveur). Si son salon regional (fichier /etc/spotnik/restart.reg) est configuré, il pourra interconnecté Svxlink sur son serveur regional en local.

On remarque bien là la spécificité du réseau qui est accessible uniquement en radio, le réseau Internet est utilisé pour relier les hotspots ou link ou relais ensemble et transmettre l’audio.
Le Hotspot A et le Relais peuvent à tout moment se connecter sur le serveur regional.
Ce qui les déconnectera du réseau RRF, l’ensemble des utilisateurs pourront échanger ensemble sur un salon dédié.
Il existe plusieurs réseaux actuellement dans différentes régions ou associations ( EMCOM, ADRASEC …).

Je vais maintenant vous expliquer comment mettre en place un salon regional hébergé par votre Hotspot.
J’ai écrit un petit script afin de faciliter l’installation.
Cet utilitaire sera intégré, dans les prochaines image de carte SD, dans le menu spot lors d’une prochaine mise à jour.

Le script permet de paramétrer le serveur Svxreflector, de valider le lancement au démarrage, et également de configurer le salon regional pour les utilisateurs avec une interface graphique.

En pré requis, il est important de preciser que pour qu’un serveur soit accessible en permanence, il faut une adresse IP fixe attribué par son fournisseur internet ou alors une redirection d’adresse.
Free propose des adresses IP fixes, pour les autres fournisseurs, il faut regarder si votre adresse IP est conservée ou change regulierement.
La commande sous linux curl ifconfig.me vous permet de connaitre votre adresse ip “externe” vous pouvez également vous rendre sur le site monip.com.

Votre adresse IP renvoi vers votre box internet, il sera nécessaire de rediriger les ports pour renvoyer les requêtes externes de connection TCP et UDP vers votre Hotspot.
Cela va permettre de dire à votre box par exemple que tous les requêtes externes avec le port 5300 par exemple renvoi vers le Hotspot local qui lui par exemple à l’adresse 192.168.1.45 (destination).
Ci-dessus un exemple de configuration sur une box free.
Il est impératif de faire cette configuration sinon cela ne fonctionnera pas.

Passons maintenant à la description du programme, j’expliquerai l’installation à la fin de l’article.

Une fois que vous exécuterez le script avec la commande bash svxreflector_config.sh ou ./svxreflector_config.sh si vous avez transformé le fichier en executable avec la commande chmod +x.

Vous obtiendrez la fenêtre INFORMATION montrée plus haut dans l’article.
Puis après avoir fait ok, le menu ci-dessous:

On vous invite à choisir la configuration de SvxReflector, la configuration d’un salon régional ou l’activation du SvxReflector au démarrage.
Le choix se fait avec les flèches haut et bas et la barre espace.

Nous allons choisir le 1 dans un premier temps:

On vous demande quelle port vous souhaitez utiliser par défaut c’est 5300. Il s’agit là du port de SvxReflector, c’est ce port qu’il faudra indiquer dans la redirection.

On vous demande d’entrer ici le mot de passe, qu’il faudra communiquer aux utilisateurs du salon régional.
Vous repasserez au menu de départ, votre serveur SvxReflector est configuré.

Maintenant vous pouvez l’activer au démarrage le choix 3 va inscrire les lignes nécessaires dans le fichier /etc/rc.local.

Voila la configuration dans le rc.local, le programme vous donne tous les éléments à transmettre à vos utilisateurs, l’adresse IP peut être remplacer par une adresse dynamique de redirection.

A cette étape, on peut dire que votre serveur, après le redémarrage, sera opérationnel.
Vous pouvez paramètrer votre salon regional de votre Hotspot vers votre serveur, il vous faudra choisir le choix 2.

Si c’est un accès sur votre propre serveur entrez l’adresse local : 127.0.0.1 sinon entrez l’adresse IP ou une adresse dynamique.
Entrez le mot de passe du salon regional

Voila votre fichier situé dans /opt/spotnik/restart.reg est paramétrer.

C’est fini, il suffit de répondre aux questions de l’interface graphique

Je rappelle que dans le cas de la configuration uniquement d’un accès à un salon regional, juste l’étape 2 est nécessaire.

Installation:

Se rendre dans le dossier pi ( aucune obligation vous pouvez le faire depuis n’importe où)
cd / home/pi
télécharger le script d’installation:

wget https://raw.githubusercontent.com/F8ASB/uSvxCard/main/svxreflector_config.sh

(faire un copier/ coller la commande est sur une ligne)

Lancez le script et suivez les explications précédentes.
bash svxreflector_config.sh

Le salon regional sera également accessible depuis le code DTMF 104.
Les salons régionaux peuvent permettre de regrouper plusieurs Hotspots ou Relais.
Il est nécessaire d’avoir une connexion Internet convenable pour assurer les bons transferts du trafic radio.
Le compresseur audio OPUS est très efficace et permet d’assurer le bon fonctionnement sans avoir besoin de disposer de grandes ressources.
Le nombre de station connecté peut influencer sur la qualité du réseau.

On peut y integrer un raspberry Pi 4 une µSvxCard et une µDraCard.
Pour la partie logiciel, je vous invite à revoir les articles de la série fabriquez son Hotspot RRF en 5 étapes.

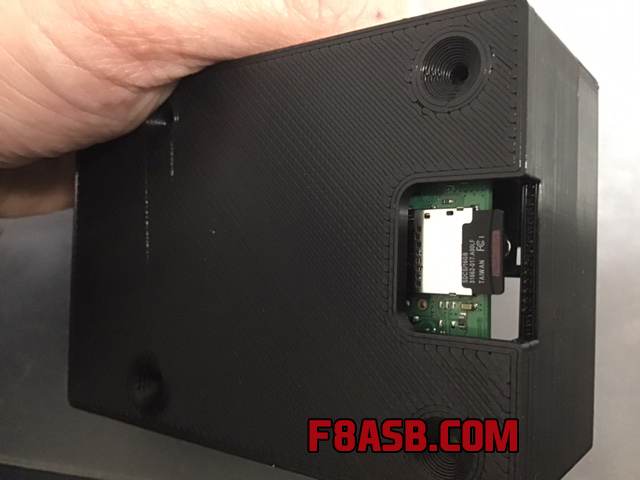

Une encoche est prévu sous le boitier pour changer la carte micorSD facilement.

Retrouver tous les fichiers nécessaires sur Thingiverse:
https://www.thingiverse.com/thing:5175676

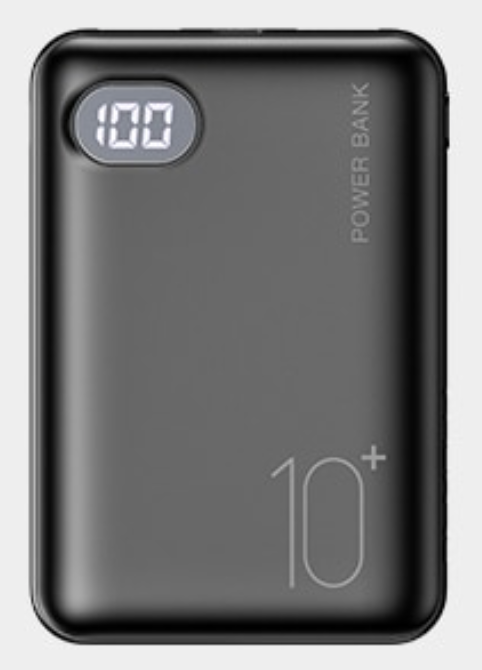

La suite de ce projet intégrera un pack batterie et le support d’un écran Nextion 3,5K.
Le pack batterie s’emboitera sous le hotspot et l’écran sera amovible. Il y aura certainement plusieurs montages.

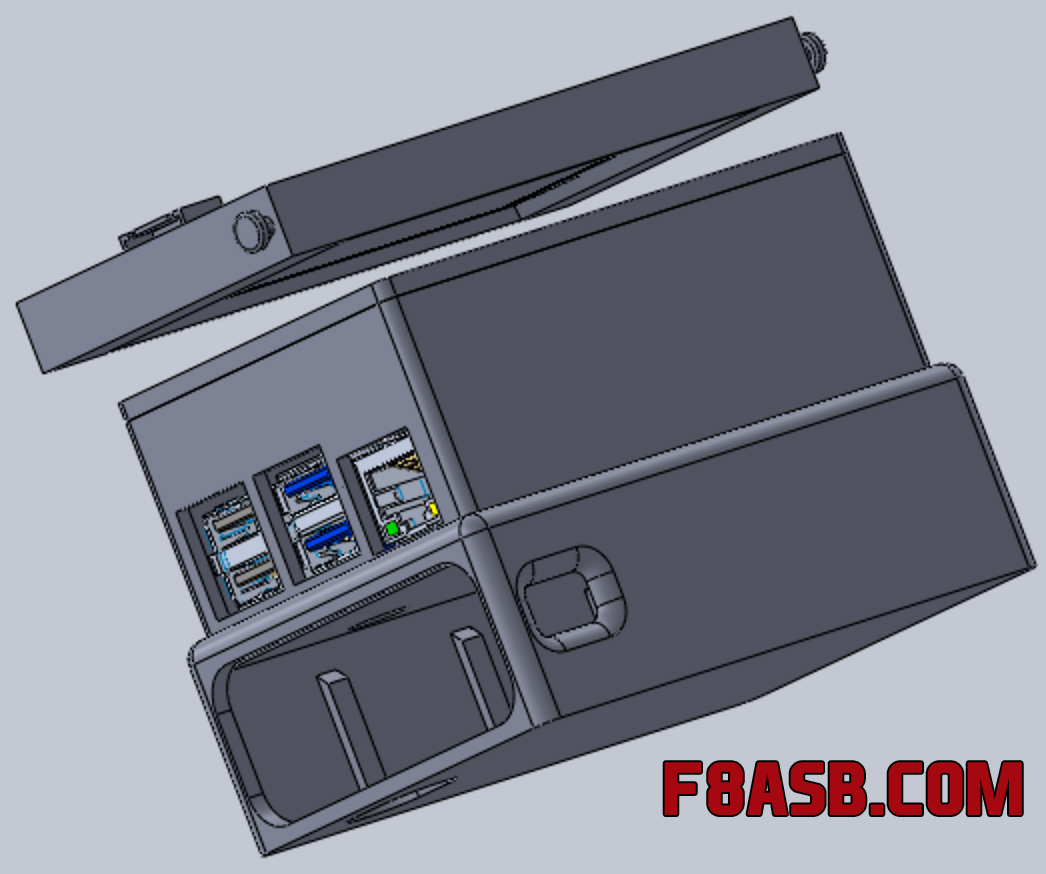

Ci-dessous un aperçu en cours du projet:

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

SA818 devient maintenant SA818S, vous pouvez retrouver les caractéristiques dans la fiche technique SA818S 1W Embedded walkie talkie module V1.1
Il reste 100% compatible broche à broche avec l’ancienne version et les commandes séries restent identiques.
Il conserve également ses caractéristiques de puissance 0,5/1W.
Il est disponible en UHF et VHF.

La différence annoncée par le fabricant est la Sensibilité qui est amélioré de 4dB.

A compter de la parution de cette publication, toutes les cartes µDraCard seront équipées de ce nouveau module SA818S.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Description du projet:

Il s’agit d’un module extérieur qui permet de gérer les QSY sans code DTMF ou sans écran type Nextion ou autres.
Il est prévu pour les malvoyants mais peut également être utilisé par tous.

Le principe de fonctionnement;
le clavier est muni d’un tampon silicon sur la touche 5 pour faciliter le repérage, Il y a toujours un index sur le chiffre 5 sur les claviers, je ne le trouvais pas assez prononcé.
On appuie sur une des touches, la radio nous demande de confirmer le QSY et si on réappuie sur le bouton, le QSY se fait.
Une touche ? permet de connaitre le salon en cours connecté.
Pour les voyants, il est possible de supprimer la confirmation afin d’effectuer le QSY directement. Dans le fichier settings.py il faudra mettre zéro.
Le script regarde en permanence les touches appuyées et interagit avec le hotspot en envoyant les codes DTMF de qsy ou de confirmation en mode texte directement à SvxLink.
fichier “/tmp/dtmf_uhf”.

Matériels nécessaires:

• Un Hotspot spotnik à base de Raspberry ou Orange Pi configurer pour le réseau RRF
• Un clavier numérique USB ou Bluetooth
• Un boitier de votre choix le lien pour celui de ma fabrication.
• Tampon silicone pour le chiffre 5.
• Un machine à étiquette de type Dymo

Les photos:

Vue sur les autocollants et la touche 5 avec le tampon silicone

Vue à l’intérieur du Hotspot avec la µSvxCard et la µDraCard superposées.

Un connecteur SMA coudé a été soudé sur la µDraCard afin que cela passe dans le boitier.

On aperçoit la dongle usb qui est fourni avec le clavier numérique bluetooth.

Mode de fonctionnement:

Le nom des salon est inscrit sur les touches du clavier numérique, le premier appui demande la confirmation du QSY et le deuxième appui lance le QSY.
La touche Enter ( autocollant < ?>) annonce le salon en cours.

Installation:

Rendez vous sur la page GitHub dédiée et lire les instructions d’installation.
Pour résumer, il suffira d’installer le script, de mettre la commande dans le rc.local pour le démarrage du script automatique au boot puis d’ajouter les sons et les commandes de confirmations vocales dans le fichier Logic.tcl.

Vidéo de démonstration:

Conclusion:

Le projet pourra certainement évoluer car il reste  des touches de libre et des fonctions supplémentaires pourront être intégrées selon les demandes.
J’espère par ce petit module simplifier la vie de certains d’entres vous qui malheureusement non pas notre chance de voir.

Vous pourrez aussi faire un clavier personnalisé, il existe pas mal de site qui propose un code firmware à base d’Arduino.
Voir le lien suivant pour un exemple sur Arduiblog.
Vous aurez la possibilité de personnaliser la forme des touches et éventuellement insérer du braille avec une imprimante 3D.

L’année prochaine, j’expérimenterai le pilotage d’une radio à la voix pour malvoyants.

Si vous avez des difficultés sur l’installation et que vous connaissez un malvoyant n’hésitez pas à me solliciter via le formulaire de contact.
