Il faut comprendre que nous échangerons en CW, mais le son entendu sera transporté par une trame numérique à la norme Wifi et non pas un signal tout ou rien de quelques hertz de bande passante.

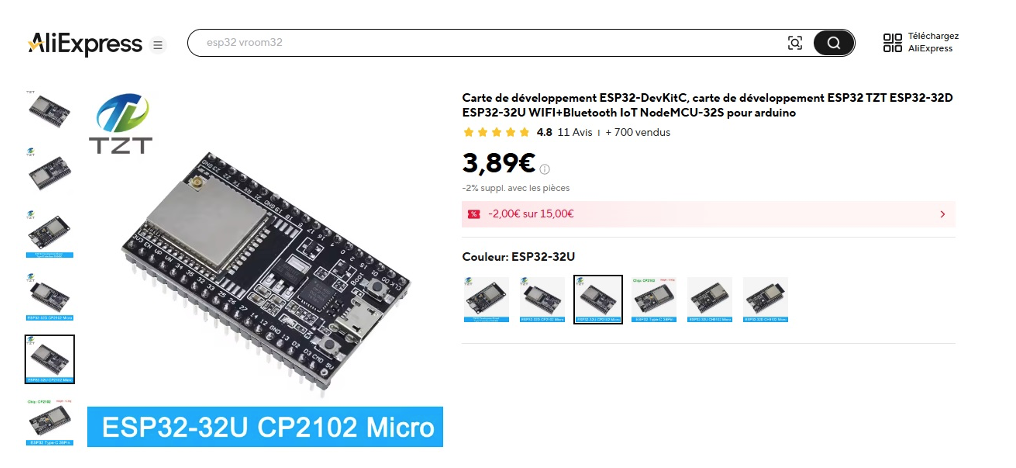

1/ La carte ESP32U

Attention, le « U » est important dans la commande, il correspond au connecteur IPEX présent sur la carte, il nous permettra d’utiliser tout un tas d’antenne 2,4 Ghz !

Avec cette carte, nous allons émettre avec un protocole spécifique (ESP-Now)   propre au constructeur  Espressif ».

 La puissance de sortie maximum est de 100 mW soit 20 dbm, largement suffisant pour espérer faire un QSO d’une dizaine de kilomètres avec une yagi.

Il existe deux possibilités (logicielles) pour faire communiquer deux cartes ensemble. Le mode peer to peer (seule les deux cartes pourront communiquer entre elles via une adresse MAC propre)  ou le mode Broacast où là, plusieurs cartes pourront être utiliser.

Lorsque vous utilisez l’IDE Arduino pour téléverser le code, ne pas oublier d’appuyer sur le petit bouton « boot » de la carte jusqu’à ce que l’opération commence. Une mise à jour de votre logiciel Arduino sera nécessaire afin d’inclure les cartes ESP32.

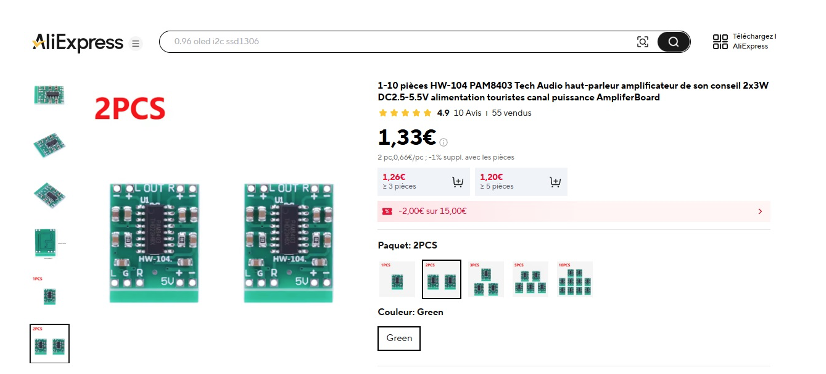

2/ L’amplificateur pour fournir du son.

 Cet élément n’amène aucune observation particulière mise à part qu’ il est branché sur le 5 volts de l’ESP32, la sortie HP est indépendante du montage (masse non commune au reste).

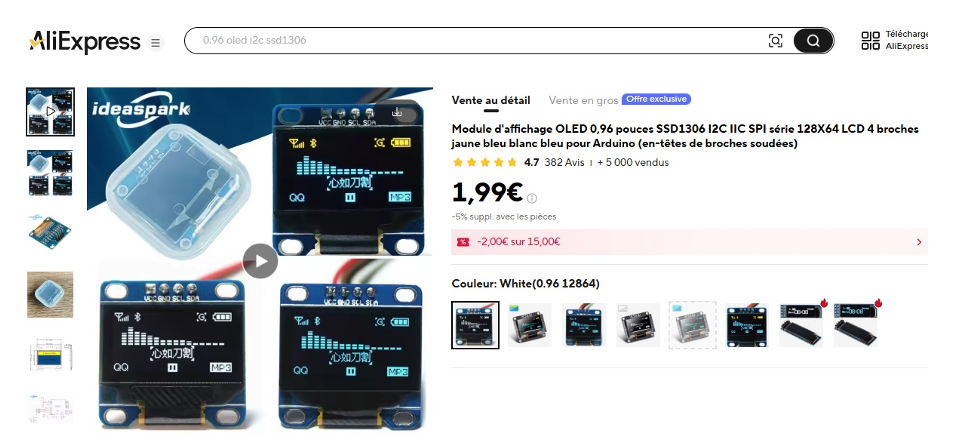

3/ L’écran Oled

Toujours à un prix euh…. intéressant dirons nous, il sera alimenté sur la sortie 3,3V de l’ESP32.

4/ Le reste des courses, un petit condensateur chimique de 470 uf ou moins pour l’alimentation de l’ESP32, deux plaques à trous et deux potentiomètres de 10 kohms, 4 LED avec 4 résistances de 220 ohms,

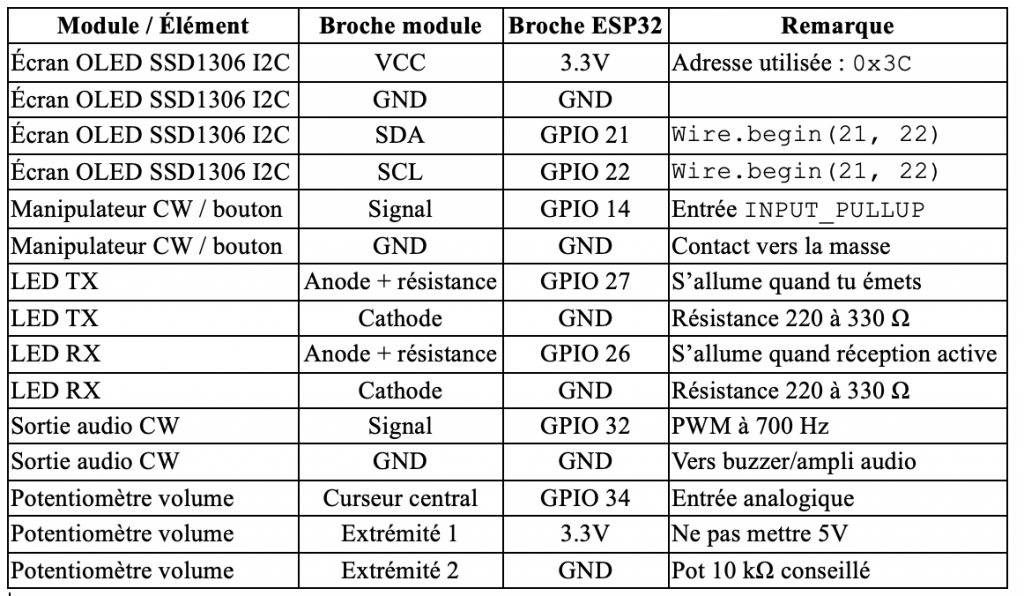

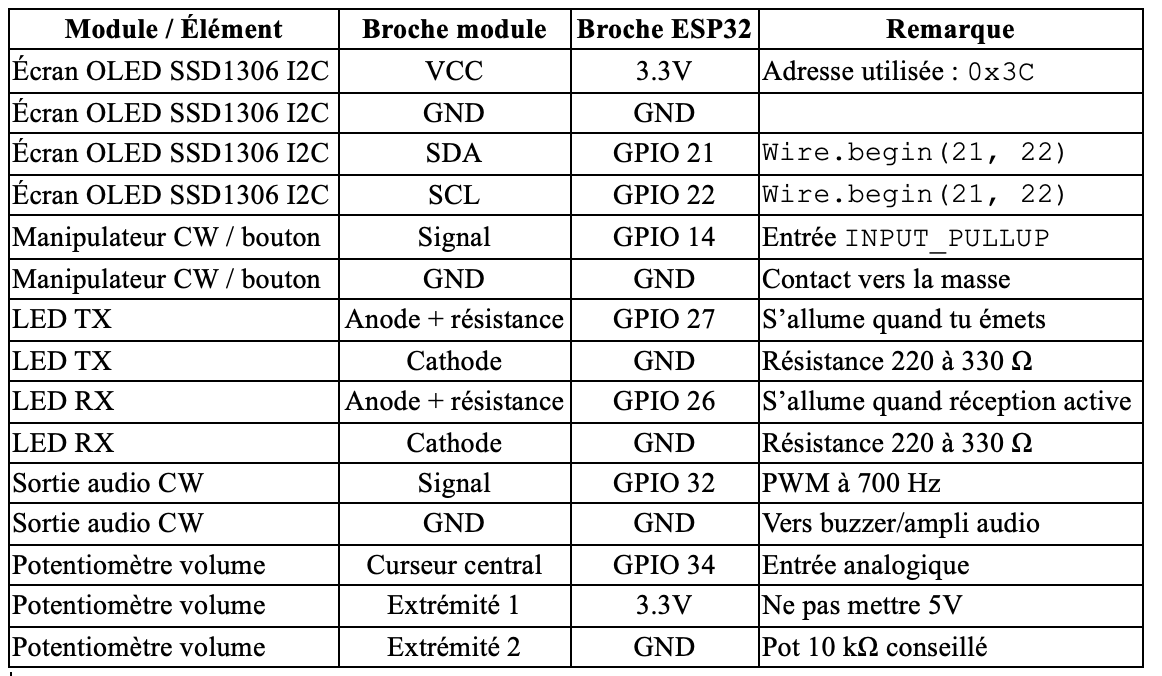

5/ Les connections. Elles sont identifiables dans le code, mais les voilà sous forme d’un tableau (Merci Gemini !!)
Détail du matériel:

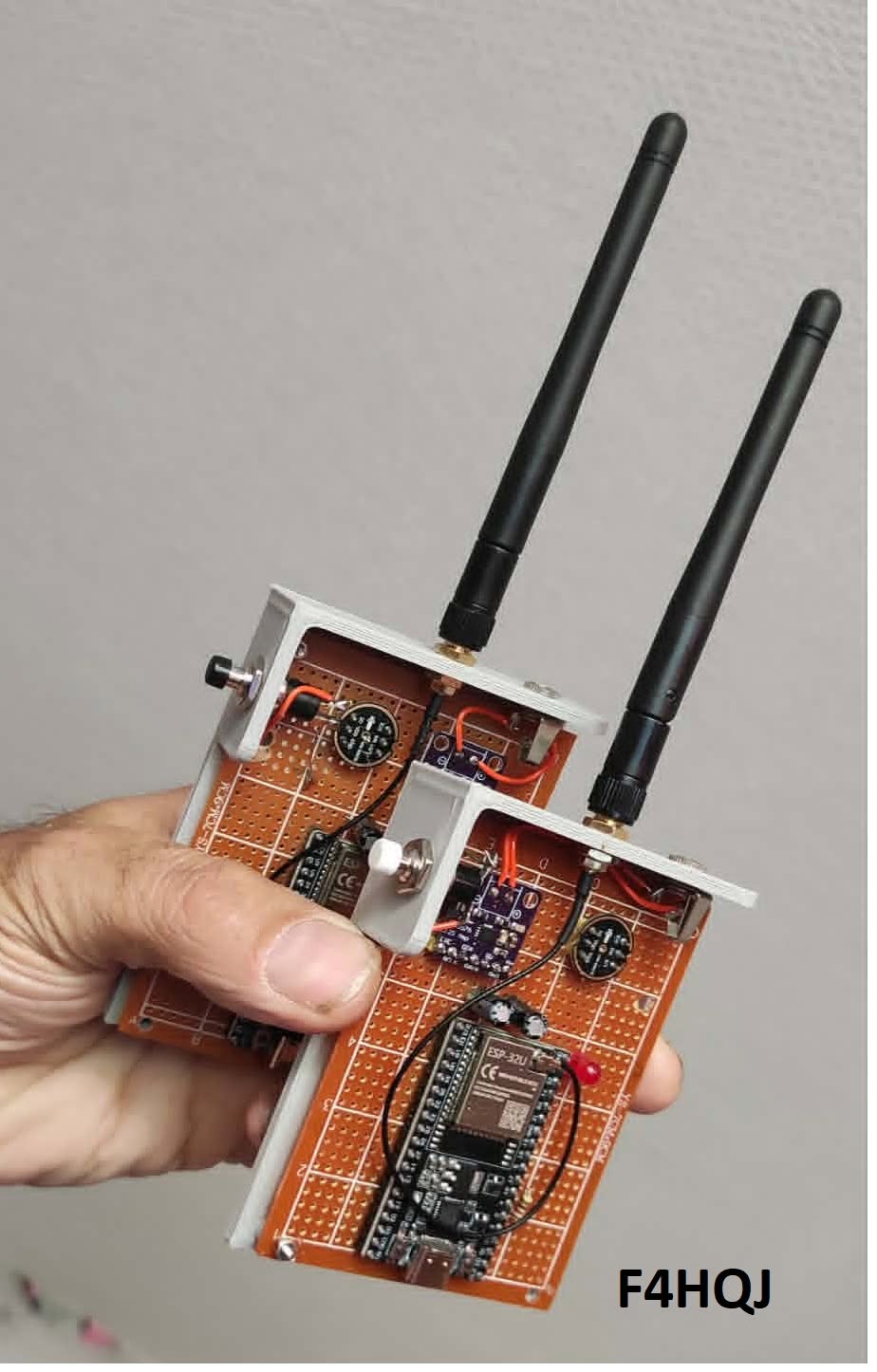

Pour le montage, rien de bien compliqué, les GPIO de la carte sont clairement indiquée à coté de la PIN correspondante, le câblage est donc sans surprise et sans aucune difficulté.

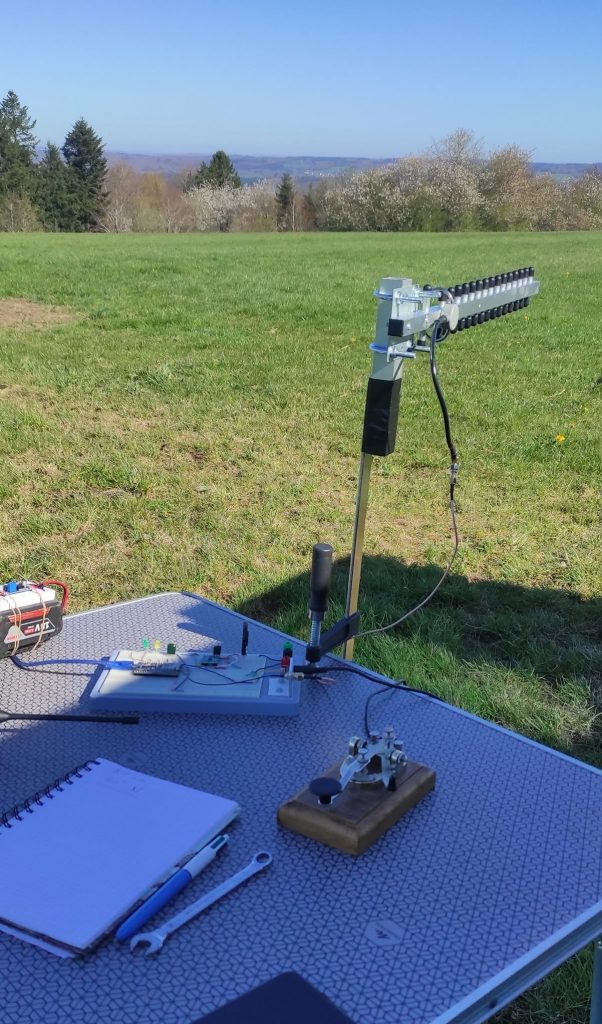

J’ai effectué quelques dizaines de tests, j’ai enfin trouvé le code magique. Le lendemain, j’ai fait un test  avec un OM radioamateur situé à environ 10 km du QRA et là, miracle, cela a été un franc succès ! Superbe qso CW réalisé sur 2,412 Ghz d’une pureté rare, j’en ai perdu ma CW tellement la qualité était au rendez vous !

A mon retour de ce test, je devais passer à la version finale et améliorée. J’ai laissé tomber les breadboards pour faire le montage sur plaque à trous et j’ai décidé de rajouter un petit écran pour afficher la puissance du signal reçu…

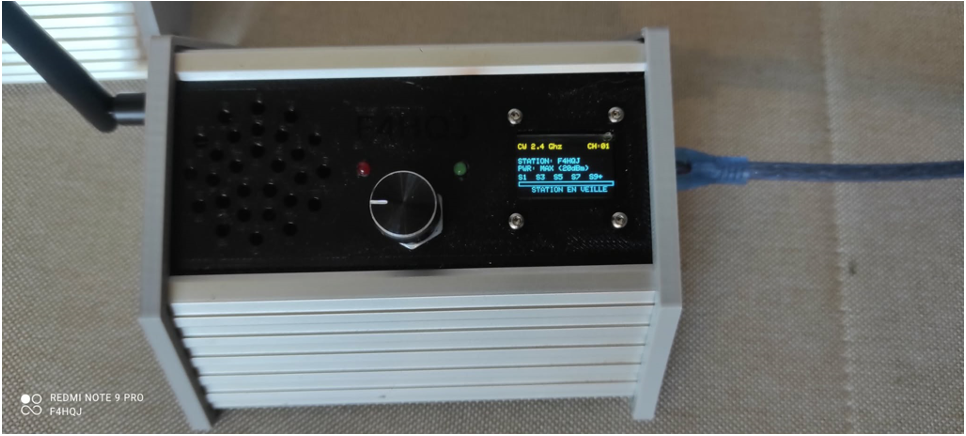

Voici la version finale dans son boitier (profilé alu et impression 3D).

Ces petits modules peuvent parfaitement être utilisés pour s’entraîner au QSO CW, avec deux opérateurs dans une pièce différente mais également pour tester des antennes 2,4 Ghz.

Ces petites cartes ouvrent la portes à des tonnes de projets !! La version Phonie vient d ‘être finalisée et fera l’objet d’un futur article.

Un prochain test sera effectué avec une distance d’environ 20 km…

Le fichier ino pour l’ESP32 est disponible ici

Video du premier  QSO CW :
https://www.youtube.com/shorts/tpQjiUSWQt0

Une version Phonie a également été réalisée.

Profile Facebook

–F4HQJ–
Vous pouvez contacter Frédéric à l’adresse ci-dessous:
Conclusion:

C’est avec grand plaisir que j’ai publié cet article, je peux d’ores et déjà annoncé qu’il y en aura d’autre, car je sais que l’OM bricole sans cesse et qu’il m’en a envoyé 2 :).

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Dans cet article, je vous partage, un site en ligne d’apprentissage CW par le jeu mais également la réalisation d’une interface USB afin de connecter un morse paddle.

https://www.morseinvaders.com

Morse Invaders est un outil pédagogique et ludique conçu par KE6EEK pour apprendre et perfectionner la maîtrise du code Morse tout en s’amusant. Inspiré des classiques du jeu d’arcade, le concept est simple mais redoutablement efficace : pour “éliminer” les éléments qui apparaissent à l’écran, l’utilisateur doit saisir avec le manipulateur ou les touches leur équivalent en Morse le plus rapidement possible.

Le site s’adresse aussi bien aux radioamateurs en herbe qu’aux curieux souhaitant stimuler leur mémoire et leur coordination.
Grâce à une interface épurée et une progression intuitive, il transforme un apprentissage souvent perçu comme austère en un véritable défi de réflexes.
Que vous soyez là pour battre un score ou pour mémoriser l’alphabet morse,
Morse Invaders prouve que les technologies de communication les plus anciennes peuvent encore être furieusement modernes.

Ci-dessous, une petite démo de hier au Radioclub F8KHP partagée par F8DSN.

L’interface est basé sur un 32U4 qui permet de simuler les périphériques HID.
De ce fait, un souris ou un clavier.
Le jeu utilise par défaut les touches CTRL gauche et droite.
J’ai simplement utilisé une carte Arduino micro toute faite et utilisé 2 entrées pin 9 et pin 10 avec résistance pullup interne sur une prise jack audio.

Ci-dessous le code utilisé:

#include <Keyboard.h>

const int button1Pin = 10; // Bouton 1 → CTRL gauche  const int button2Pin = 9; // Bouton 2 → CTRL droit

const char key1 = KEY_LEFT_CTRL;

const char key2 = KEY_RIGHT_CTRL;

void setup() {

pinMode(button1Pin, INPUT_PULLUP); // Pull-up interne

pinMode(button2Pin, INPUT_PULLUP); // Pull-up interne

Keyboard.begin();

}

void loop() {

// Bouton 1 → CTRL gauche

if(digitalRead(button1Pin) == LOW){

Keyboard.press(key1);

}else{

Keyboard.release(key1);

}

// Bouton 2 → CTRL droit

if(digitalRead(button2Pin) == LOW){

Keyboard.press(key2);

}else{

Keyboard.release(key2);

}

}

Si besoin vous pouvez changer les Pin ou les touches associées.
Choisir l’interface Arduino Leonardo pour la programmation sur l’interface Arduino IDE.

Voici les photos du montage:

J’ai gratté le vernis au dos de la platine pour y souder la masse du connecteur.

2 fils soudés sur le connecteur et les pins 9 et 10.

Voila un petit montage facile à réaliser et plutôt sympa pour s’entrainer à la manipulation.
Je précise qu’il est préférable de savoir décoder avant de manipuler lors de l’apprentissage du morse.
Je me suis concentré sur la partie TX de l’application mais la partie RX est également possible sur le site.

Un autre test pour évaluer la vitesse avec la même configuration:
https://bensbestbentwire.com/

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Aujourd’hui, je vous décris le module capteur en charge du relevé de température et de la tension batterie.
Description:

Ce projet met en œuvre un petit module USB capable de mesurer la température ainsi que la tension d’une batterie, puis de renvoyer ces valeurs sur une liaison série. Compact, économe en énergie et simple à interroger, il constitue un outil idéal pour la surveillance d’alimentations, de systèmes embarqués ou de montages radioamateurs.

Le but est de disposer d’un dispositif USB qui :

• lit la température via une sonde numérique DS18B20,
• mesure la tension d’une batterie grâce à un pont diviseur,

Lecture de la température

La sonde DS18B20 est pilotée via le bus OneWire.

• envoie une requête de mesure,
• lit la température en degrés Celsius,
• renvoie la valeur sous la forme :

  T=23.7 C


Ce capteur numérique garantit une bonne précision sans nécessiter d’étalonnage complexe.

Mesure de la tension batterie

La tension à mesurer passe par un pont diviseur composé de deux résistances (R1 = 22 kΩ, R2 = 6,8 kΩ). Le microcontrôleur lit la tension sur l’entrée analogique A0, puis calcule la tension réelle selon la formule :

La valeur retournée ressemble à :

V=12.4 V

Une variable correction permet d’ajuster finement la mesure si nécessaire.

Le Matériel:
Carte microcontrôleur 32U4
Arduino nano est possible également
Une résistance de 6,8K (ou 4,7K + 2,2k)
Une résistance de 22K
Un capteur de température 18B20
Led jaune
Connecteur entrée alimentation
Fichiers 3D

Le programme Arduino est disponible directement sur le simulateur.

Lien vers le simulateur:

https://wokwi.com/projects/452516748378971137

Cliquer sur le bouton lecture vert pour exécuter la simulation.
Sur le champ du bas vous pouvez envoyer la commande T ou V.
En cliquant tu le potentiomètre ou sur le capteur de temperature vous pouvez faire varier les valeurs.

Schéma électronique:
J’ai utilisé 2 résistances en série de 4,7k + 2,2K car je n’avais pas de 6,8K sous la main.

Indication visuelle

Une LED connectée sur la broche 2 s’allume brièvement lors du traitement d’une commande, ce qui permet de visualiser l’activité du module.

Exemple d’utilisation

Depuis un terminal série :

• envoyer T → obtenir la température
• envoyer V → obtenir la tension batterie

Aucune configuration complexe, aucune trame exotique : une seule lettre suffit.

Le fichier Python pour aller lire les informations et les stocker dans le Raspberry:
Disponible sur Github
Celui-ci intégré une temporisation de lecture et la sauvegarde des données.

L’intégration dans Svxlink:

Ajouter le dossier mesureV dans le dossier /home/
et copier le scripts mesureVT.py

Afin de faire la mesure de tension quand le relais est en veille, nous devons lancer le script de mesure lorsque que le relais passe en rx, une temporisation de 10s (configurable) est prévue.
Pour cela nous éditons le fichier RepeaterLogic.tcl qui se situe dans le dossier /usr/share/svxlink/event.d/local/

Editer RepeaterLogic.tcl
Ajouter à la fin de la partie repeater_down ajouter le lancement du script:
set runcmd [exec python3 /home/mesure/mesureVT.py];

proc repeater_down {reason} {
global mycall;
variable repeater_is_up;
#script lecture tension
set runcmd [exec python3 /home/mesure/mesureVT.py];

Dans le même dossier, éditer Logic.tcl, dans la partie dmtf, copier le code ci-desous:

######################
#15 mesure de tension#
######################

if {$cmd == "15"} {

# Lecture du fichier
set f [open "/tmp/mesureV.txt" r]
set data [read $f]
close $f

# Extraction avec regexp
if {[regexp {V=([0-9]+\.[0-9]+)\s*V} $data -> valeur]} {

puts "Tension Alim:$valeur V"
playMsg "SVXCard/Mesurement" "PowerSupplyVoltage";
playVoltage $valeur;
} else {
puts "Aucune tension trouvée dans le fichier"
}

return 1
}

##########################
#14 mesure de temperature#
##########################

if {$cmd == "14"} {
# Exécute le script Python et lit toute la sortie
set f [open "|python3 /home/mesure/mesureT.py" r]
set output [read $f]
close $f

# Extraction de la température au format :
# Température : 28.9
set temperature ""

if {[regexp {Température\s*:\s*([0-9]+\.[0-9]+)} $output -> temp]} {
set temperature $temp
}

# Affichage du résultat
if {$temperature ne ""} {
puts "Temperature:"
puts $temperature

playMsg "SVXCard/Weatherstation" "tempint";
playTemp $temperature;

} else {
puts "Erreur : impossible d'extraire la température"
}
return 1
}

Le script écrit 1 fichiers dans le dossier temporaire à la retombée du relais pour avoir une tension hors charge dans /tmp/mesureV.txt

A la reception du code DTMF, SvxLink ira lire la valeur dans le fichier pour la tension et en direct pour la température.

Les photos de la réalisation du capteur:

Conclusion:

Vous disposez désormais de la description nécessaire pour réaliser ce type de capteur. Vous pourrez également interagir avec celui‑ci et associer des actions en fonction des valeurs mesurées.

Afin de préserver les batteries, le relais pourrait s’arrêter à partir d’un certain seuil de tension, annoncer vocalement la tension mesurée lors de l’ouverture du relais, ou encore alerter en cas de tension basse des batteries.

Vous l’aurez compris, votre imagination fera le reste : il ne s’agit ici que d’une approche logicielle à mettre en place.

Je préconise de sauvegarder les fichiers que vous allez modifier en amont, ce qui vous permettra de revenir en arrière dans le cadre d’une erreur.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je vous décris aujourd’hui, le module radio.

Dans de nombreux montages radio modernes — relais, hotspots, passerelles ou interfaces PC‑radio — il est indispensable de disposer d’un module fiable capable d’assurer à la fois la gestion audio, la détection de porteuse (SQUELCH) et la commutation PTT.
Le module présenté ici, basé sur le µUsbPlug, répond précisément à ces besoins grâce à une conception simple, robuste et parfaitement adaptée aux usages radioamateurs.

L’idée de départ de la carte UsbPlug était justement de mettre à disposition un module qui puisse s’intégrer sur des cartes filles de vos créations.

Matériels nécessaires:

• Carte µUsbPlug
• Carte Fille ( j’en ai une dizaine en stock)
  fiches RJ12, Connecteur dupont femelle 4 pins et 6 pins, connecteur USB A
  Fichiers Gerber:  Gerber_UsbPlug_adapters
• 2 vis M3x10 hexagonales creuses (tête fraisée)
• 2 écrous M3 carré
  Fichiers 3D

Un module compact

Ce module se distingue par trois éléments principaux :

• Le µUsbPlug de F8ASB, cœur de l’interface matérielle
• 2 connecteurs RJ12, utilisés pour relier proprement les radios (audio In et Out, PTT, SQUELCH, masse)
• Un port USB‑A, permettant la connexion directe à un ordinateur, un Raspberry Pi ou tout autre système informatique.

Au centre de l’ensemble, on retrouve le CM119, un chipset audio USB très apprécié dans le monde radioamateur pour sa stabilité et sa capacité à gérer des signaux audio faibles ou modulés.

Le CM119 n’est pas une simple carte son USB. Il possède plusieurs caractéristiques qui en font un composant de choix pour les interfaces radio :

• Entrée et sortie audio de bonne qualité
• Gestion matérielle de GPIO intégrés
• Possibilité d’exploiter ces GPIO pour piloter le PTT ou lire un signal SQUELCH
• Compatibilité parfaite avec Linux, Windows et les distributions orientées radio (SvxLink, Direwolf, allstar, etc.)

Grâce à lui, le module devient immédiatement reconnu comme une carte son USB standard, ce qui simplifie énormément l’intégration logicielle.

Le module permet de se relier aux radios avec des connecteurs RJ12 ou souder sur les pin dédié au connecteur HE10 sur la partie supérieur.
La partie basse est consacrée pour le raccordement en USB.
Les pins de chaque coté, peuvent être utilisé pour faire des modules qui se raccordent entre eux par le coté.

Dans la fente, on y glisse un écrou carré M3

Voici l’ensemble du module, les boitiers s’emboitent l’un dans l’autre.
Aucune vis n’est nécessaire, les renforts intérieurs sur le cache permettent la rigidité des bords pour que l’emboitement tienne correctement.
Le positionnement de la carte se fait par les index directement intégrés sur le boitier.
Les petites fentes arrivent en face des leds de la carte µUsbPlug.
Sous les connecteurs RJ12, il y a des pin disponible pour mettre le raccordement de votre choix.

Les étiquettes utilisées sont des chez AVERY ref. L6008, impression laser.
Sur demande je peux fournir les pictogrammes utilisés.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Je vous décris aujourd’hui, le module micro-ordinateur.
Au cœur de l’architecture modulaire du relais, le module micro‑informatique regroupe l’ensemble des fonctions logicielles essentielles au traitement du signal et à la gestion des services.
Il repose sur un Raspberry Pi équipé de SVXLink, véritable moteur du relais, chargé d’assurer la commutation audio, la gestion des tonalités, la logique de contrôle et l’interconnexion avec les réseaux disponibles.

Installé dans un boîtier dédié, ce module est pensé pour être autonome, facilement remplaçable et totalement indépendant des autres éléments du système.

Cette approche permet de séparer clairement la partie “intelligence” du relais de ses modules RF ou audio, facilitant la maintenance, les mises à jour logicielles et l’évolution future du système sans impact sur les autres briques matérielles.

Toujours dans une approche modulaire, l’idée est de choisir n’importe quelle solution informatique et de l’intégrer dans un boitier qui a une fixation sur rail DIN intégrée.
Idéalement, il faut qu’il soit équipé de ports USB pour les périphériques extérieurs, et Ethernet, pour les connexions externes.

Il a plusieurs boitiers DIN disponibles, dont une version pour Pi Zero avec alimentation intégrée disponible, le RaspiBoxZero que j’ai utilisé sur le relais comme premier montage.

L’impression ne donne aucune limite quant à l’adaptation de n’importe quelle carte micro-ordinateur dans un boitier DIN.

Matériels nécessaires:

Un boitier rail Din pour PI4 (existe en Pi5)
Un Pi4 + carte SD
Un ecran Waveshare 1,28″ rond TACTILE
4 vis M2 x 8
4 vis M2,6 x 10
Fichiers 3D

L’idée est de prendre en sandwich l’écran Oled entre la façade extérieure et une platine à l’intérieur du boitier.
De la colle chaude a été ajoutée sur le connecteur du Raspberry Pi afin de bien maintenir la connexion écran – Raspberry

L’alimentation se fait directement par le raccordement de 2 fils sur le port GPIO

Le résultat final est plutôt, sympathique, l’intégration de l’écran Oled se fait à la perfection.

La programmation fera l’objet d’un autre article, car l’ensemble des fonctions n’est pas encore implantées.
Actuellement il est possible de redémarrer ou d’arrêter le système.
L’écran tactile, permettra de voir le statut de SVXLink, les mesures du capteur T°/V et l’accès aux commandes pour le redémarrage et l’arrêt.
Cela permet aux co-sysop, qui n’ont pas de connaissances Linux, de pouvoir intervenir facilement sur l’installation.

Fiche technique et câblage de l’écran LCD 1,28″.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Le module d’alimentation peut très bien utiliser des boitiers d’alimentations commerciaux qui fournissent la tension souhaitée avec une entrée en 230V.
Dans le cadre du relais radioamateur, on intègre régulièrement des batteries.
C’est dans cette situation, que mon choix s’est porté vers un convertisseur de tension DC / DC.
Avec une entrée possible en 12/24V et une sortie 5V 5A.

Son rôle sera de fournir une tension de 5V et d’afficher la tension des batteries sur demande.

Le module voltmètre:

Tension de lecture de 7 à 55V, un appui long sur le bouton permet de passer en mode paramètres et permet de personnalisé le module.

Ci-dessous le détail de la programmation.

Batterie au plomb:
Accéder au menu de réglages

Depuis l’écran principal, maintenir le bouton 2 secondes pour entrer dans le menu.
Maintenir à nouveau 2 secondes pour accéder au mode batterie acide (P12).
Sélection de la tension nominale
L’écran affiche une valeur clignotante correspondant à la tension.
Maintenir le bouton 2 secondes pour sélectionner la tension : 12 V / 24 V / 36 V / 48 V.
Lorsque la bonne tension est affichée, maintenir 2 secondes pour confirmer et enregistrer.
L’affichage devient fixe : la configuration est terminée.
Quitter le menu

Paramétrage des tensions basse et haute

Accéder au menu de réglages
Depuis l’écran principal, maintenir le bouton appuyé 2 secondes pour entrer dans le menu.
Maintenir à nouveau 2 secondes pour accéder à la page de réglages personnalisés.
Réglage de la tension basse (Low Voltage)

Une fois sur la page dédiée, maintenir le bouton 2 secondes pour modifier la valeur.
Maintenir encore 2 secondes pour déplacer le curseur (changer le chiffre actif).
Lorsque la valeur souhaitée est affichée, maintenir 2 secondes pour confirmer et enregistrer.

L’affichage devient fixe : la valeur basse est sauvegardée.
Réglage de la tension haute (High Voltage)
Après validation de la tension basse, maintenir le bouton 2 secondes pour passer au réglage de la tension haute.

Le premier chiffre à gauche se met à clignoter.
Maintenir 2 secondes pour modifier la valeur, puis maintenir 2 secondes pour changer de chiffre.
Une fois la valeur correcte définie, maintenir 2 secondes pour confirmer et enregistrer.
L’affichage devient fixe : la configuration est terminée.

Quitter le menu
Maintenir le bouton 2 secondes pour revenir à l’écran principal.
Ou appuyer brièvement pour accéder à la page de réglage suivante.

Maintenir le bouton 2 secondes pour revenir à l’écran principal.
Ou appuyer brièvement pour passer à la page suivante.

Le module voltmètre est configurable afin d’indiquer les seuils de tension selon le niveau d’alimentation. Il s’éteint automatiquement au bout de quelques secondes.
C’est parfait pour contrôler rapidement le niveau de batterie de l’installation.
On le relie tout simplement sur l’alimentation d’entrée du module.

Les photos du montage:

Le câblage est simple, on intègre juste l’interrupteur  en l’entrée et l’alimentation du convertisseur.
power supply = alimentation venant des batteries
load = sortie vers le convertisseur

Le niveau de batterie evolue selon la tension mesurée et les paramètres haut et bas définis

Matériel:

Interrupteur led
Voltmetre
Connecteur entrée alimentation
Convertisseur 12/24V vers 5V 5A
4X Vis M2.6×10
6 vis M3x10 hexagonales creuse
2 vis M3x10 hexagonales creuses (tête fraisée)
4 écrous carré M3
2 écrous M3

Impression de 4 pièces, disponible sur Thingiverse:
2 x supports rail DIN
1 x base du boitier
1x capot supérieur

Voilà, vous avez tous les éléments pour reproduire la même chose chez vous.
Les étiquettes utilisées sont des chez AVERY ref. L6008, impression laser.

Sur demande je peux fournir les pictogrammes utilisés.

Bonne réalisation.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Pour faire suite à l’article, ” vers une structure de relais modulaire ” et de la présentation à la conférence au salon ISERAMAT, je partage avec vous la première photo de famille des modules pouvant composer un relais.
Libre à chacun d’installer ou non un de ces modules.

Pour rappel, chaque module se fixe sur des rails DIN standards ; ils seront donc tous équipés du système de fixation correspondant.
Bien sûr, si l’un des modules vous intéresse mais que vous n’utilisez pas ce système de fixation, vous serez libre de l’adapter à votre installation.

Cette approche permet de faire évoluer ou de dépanner uniquement ce qui est nécessaire.

Une série d’article décrira chaque module un par un:

• Le module alimentation/convertisseur
• Le module micro-ordinateur
• Le module interface radio
• Le module capteur
• Le module automate
• Le module IHM
• Le module Modem 3G/4G

Comme d’habitude, la description complète sera partagée.

Les modules faisant largement appel à l’impression 3D, les fichiers seront eux aussi mis à disposition ainsi que tous les composants nécessaires à la fabrication.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Encore un nouveau réseau, vont penser certains ! Pourquoi ? Comment ?
Le groupe CORASUN, la bande de copains du COllectif des RAdioamateurs du SUNdgau, inquiet de l’avenir des relais existants dans le Haut-Rhin, a décidé de mettre en place ses propres liaisons simplex et surtout ouvertes au monde.

POURQUOI ?
Les relais locaux, bien que très bien situés et couvrant presque toute l’Alsace, ne sont malheureusement pas ouverts au monde extérieur. Ils présentent donc un intérêt limité. Mis à part la balise toutes les 15 minutes, il est très rare d’y entendre un QSO.

Notre réseau, quant à lui, est ouvert aux principaux réseaux francophones. Il permet ainsi de communiquer entre Haut-Rhinois tout en s’ouvrant à des réseaux tels que le RRF, le RI49, etc.

COMMENT ?
CORASUN déploie donc un réseau alternatif (non concurrentiel), composé d’une dizaine de links simplex basés sur SVXLINK.
Les habitués de la région comme les radioamateurs de passage pourront accéder au RRF, RI49, FON, BAV, LOC, TEC ainsi qu’au salon spécial du 68, où se retrouvent les OMs de CORASUN. Nous avons préféré multiplier le nombre de lien plutôt que d’utiliser de la puissance.
La plupart des liens fonctionnent avec 5W et une antenne type X50.

Ce nouveau réseau connecté présente aussi l’avantage d’offrir des points d’accès dans des vallées jusqu’ici inaccessibles aux relais existants (Vallée de Thann, bientôt la Vallée de Masevaux).

Il possède également son propre tableau de bord visible à l’adresse suivante:
https://corasun.f4jzf.fr/

Dès 2026, les QSO d’info local seront diffusés sur YouTube en directe… , avec un invité radioamateur pour discuter d’un point technique particulier et bien maîtrisé.

Je vous partage quelques photos qui m’ont été envoyés de certaines installations qui composent le réseau.

Conclusion:

Le réseau CORASUN est piloté par Alain F4JZF qui a regroupé des copains et trouvé une alternative aux terrains vallonés.

J’ai rencontré Alain sur un salon local du 68 qui m’avait dit:
“Je te prends une carte µUsbPlug mais je ne sais pas encore ce que je vais en faire.”
Le projet a mûri, et après quelques échanges, il s’est concrétisé.

Merci à lui pour son implication dans la réalisation de ce réseau, afin de faciliter l’accès au trafic radio.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Dans cette article, je vous montre comment programmer une carte µDraCard directement sans la carte µSvxCard. Je vous partage 2 méthodes.

On utilise un convertisseur de type CH340 qui nous permet de communiquer grâce à la conversion Usb vers port série.

Nous les raccorderons comme la photo ci-dessus:
CH340                        µDraCard
5V                                       5V
GND                                GND
RXD                                RXD
TXD                                TXD

Rien de plus simple pour les branchements.

Mettre tous les Dipswitch de la µDraCard en ON.

1 – PROGRAMMATION SUR UN RASPBERRY PI

Une fois branché sur votre ordinateur Linux, vous pourrez vérifier si le convertisseur est reconnu avec la commande suivante: lsusb

Vous obtiendrez:

Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 005: ID 1a86:7523 QinHeng Electronics HL-340 USB-Serial adapter
Bus 001 Device 002: ID 2109:3431 VIA Labs, Inc. Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Vérifier ensuite qu’un nouveau port a été détecté:

Vous retrouverez le listing avec la commande ls /dev/, dans la liste ttyUSB0 vous confirme que tout est prêt.

Au niveau logiciel, il suffit de modifier le port et d’intégrer le port USB.
Editons le ficher qui assure la programmation:
nano /opt/uDraCard/uDraProg.py

remplacer
serport = ‘/dev/ttyAMA0’
par
serport = ‘/dev/ttyUSB0’

Enregistrer les modifications CTRL+X puis yes.

Vous pouvez désormais utiliser le menu en tapant hotspot et sélectionner Configuration de la carte uDraCard.
Ensuite suivre les instructions comme habituellement.

Dans cet exemple, nous utilisons l’image uUsbPlugV1.0.img.7z

2 – PROGRAMMATION AVEC GOOGLE CHROME:
Une autre alternative avec le même câblage et le même adaptateur, ouvrer Google Chrome et aller sur la page https://f8asb.github.io/sa818.
Cette solution vous permet d’effectuer la programmation depuis n’importe quel ordinateur.

Branchez l’interface, choisir le port com, vous pouvez lire la configuration (uniquement les fréquences), et lire la version de votre module SA818.
Ensuite par section, vous pouvez modifier les paramètres et faire appliquer.
Dans le cadre gris, tout en bas de la page, vous pourrez voir les informations envoyées et reçues entre les périphériques.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM ainsi que des actualités Tech et radio, en entrant votre adresse email ICI. Tous les articles en 1 clic ICI

Il est nécessaire d’apporter des modifications au fichier Logic.tcl de Svxlink.
Le chemin par défaut de ce fichier est généralement
/usr/share/svxlink/event.d/
ou
/usr/share/svxlink/event.d/local/

Nous devons développer une fonction capable de jouer un fichier audio à une ou plusieurs heures prédéfinies.

Pour cela, ajoute la ligne suivante :
addMinuteTickSubscriber annonces_msg

Cette instruction permet d’exécuter la fonction toutes les minutes afin de vérifier s’il est temps de diffuser le message. Je l’ai insérée juste après la déclaration des variables, à la ligne 67.

La fonction que j’ai créée se trouve à la ligne 894, dans la section dédiée aux fonctions.

Elle est appelée chaque minute et vérifie si des horaires de diffusion sont définis — dans notre cas, 9h10 et 18h35.

Si l’un de ces horaires est atteint, le fichier bonqso.wav sera lu. Ce fichier est stocké dans le dossier contenant les fichiers audio.
/usr/share/svxlink/sounds/fr_FR/F1ZMV/

Un autre article a été écrit a été rédigé concernant une fonction de diffusion automatique de messages d’information. Cette fonction vérifie s’il y a un message à diffuser pendant la lecture de la balise à heure fixe.

Un utilitaire associé est également disponible pour générer les messages.

La particularité de cette fonction réside dans la possibilité de définir précisément l’heure de diffusion au cours de la journée. Cette fonction a été intégrée sur le Relais F1ZMV par Christian F4GVA dans le 43

À noter que cette méthode peut être utilisée pour déclencher n’importe quelle action : dans cet exemple, il s’agit de diffuser un message, mais cela pourrait tout aussi bien être l’envoi d’un rapport d’activité ou tout autre événement.
