Je profite de cet article pour présenter CAFAGO qui est un site de vente en ligne avec beaucoup de produits en tout genre, caméra, drone, téléphonie et multimedia…

Aujourd’hui je vais vous décrire une machine compacte de gravure laser.

La NEJE DK-8-KZ avec un laser de  1000mW.Caractéristiques:

Materiel de construction: Acrylic + Aluminum + Inox
Couleur principale: Noir
Puissance du Laser: 1000mW
Longueur d’onde du laser: 405nm
Format d’image : jpg
Taille image: 512 * 512 pixels
Support System supporté: Win7 / Win8 / XP / Win10
Tension d’alimentation: 4.2-5.5V
Courant d’alimentation: 1A
Espace de travail: 38 * 38mm
Dimension de la machine: 16 * 14.5 * 19cm
Poids de la machine: 976g
Taille du colis: 30 * 20.5 * 21cm
Poids du colis: 1360g

Ouverture du colis:

Le colis est très bien emballé et bien maintenu par son emballage polystyrène.

On retrouve dans le contenu du colis :
La machine de gravure laser
2 cables USB un pour l’alimentation et l’autre pour la communication avec le PC.
Un adaptateur USB -> mini SD avec tous les programmes necessaires
Des lunettes de protection laser
La notice d’utilisation
L’outillage pour le réglage de la tete laser
Quelques échantillons pour effectuer les tests de gravure.

L’ensemble des parties mobiles est maintenu par des rubans adhésifs, qui sont à enlever lors de la première utilisation.

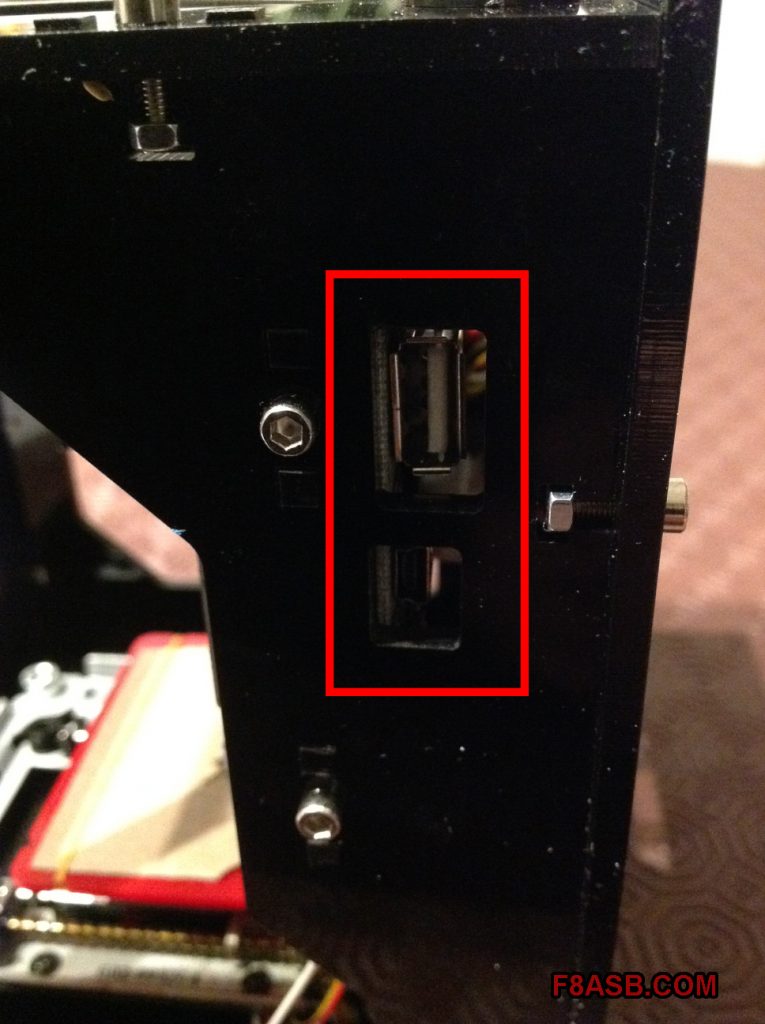

Il y a 2 ports USB, une pour l’alimentation 1A sous 5V (non fournie), pour information un port PC est limité à 500mA. L’autre port mini USB est utilisé pour la connexion au PC. On retrouve sur la partie supérieur un bouton pour faire des tests de gravure hors-ligne.

Il est nécessaire de régler le focus de la tête laser, selon l’épaisseur de la pièce.
Et surtout d’utiliser EN PERMANENCE la paire de lunette fournie avec la machine quand vous regardez le laser.

Premier test de gravure:

Le logiciel fourni est très simple d’utilisation, on peut y ajouter des images en jpeg ainsi que du texte libre.Il ne reste plus qu’a envoyer à la machine.

La gravure est rapide environ 3 min pour cet exemple.

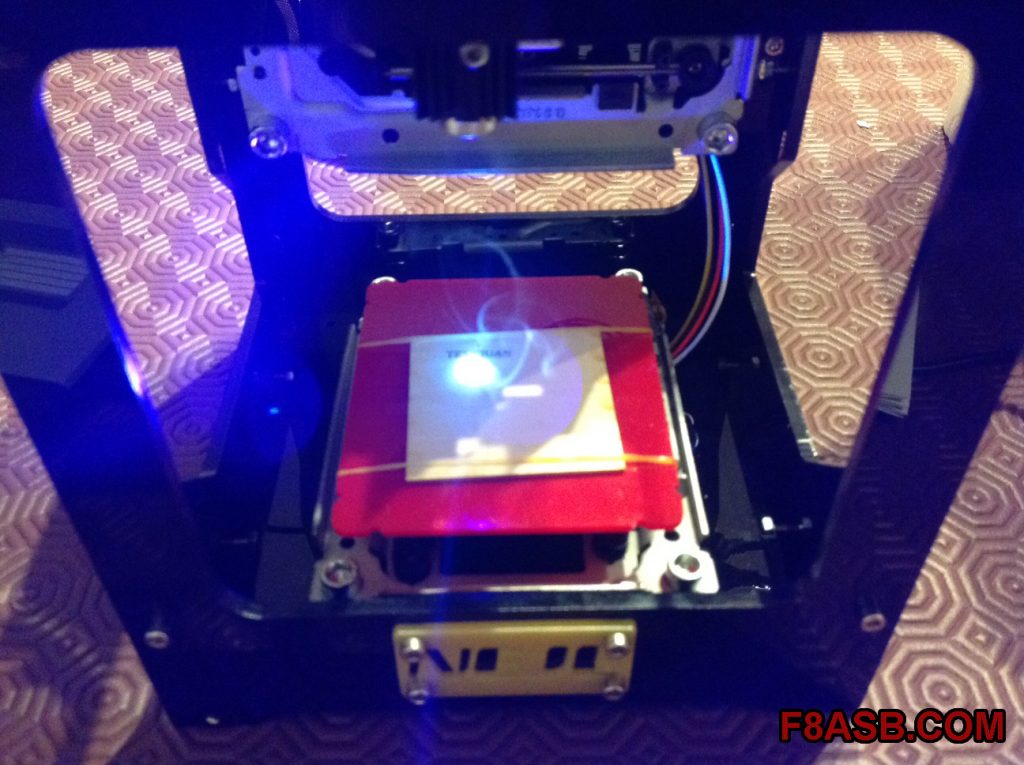

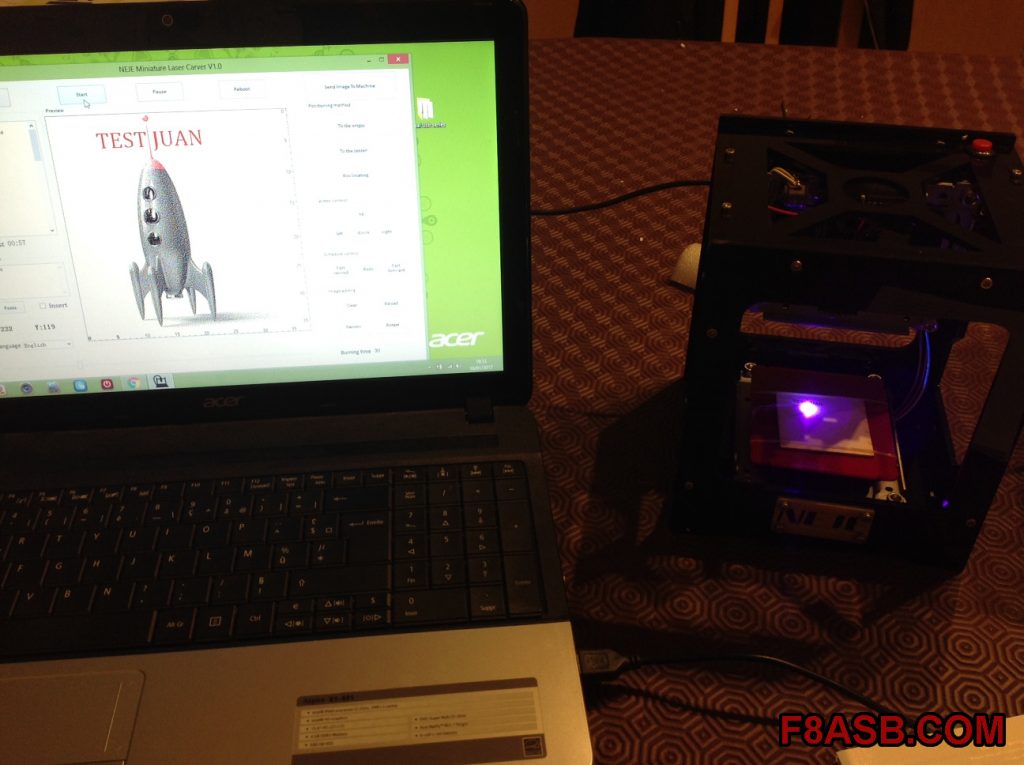

Sur le logiciel la progression de la gravure est coloré en rouge.

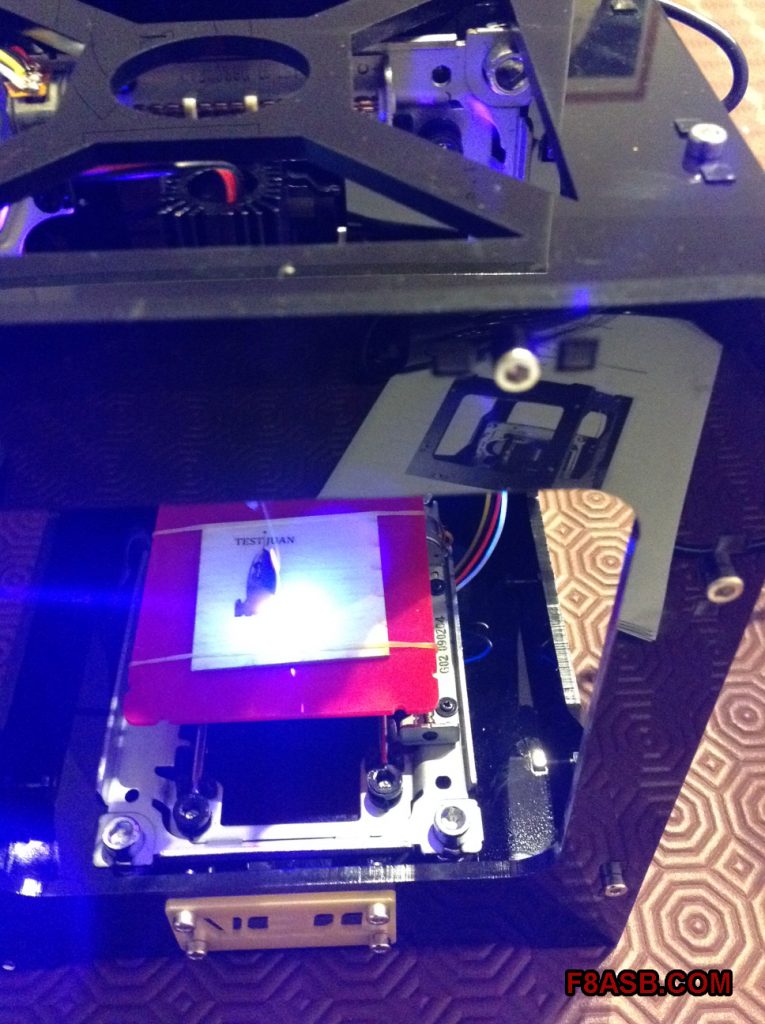

Voici le résultat final sur un plaque de bois fournie avec la machine.

Conclusion:
Une petite machine de gravure compacte et sympathique, très facile à mettre en oeuvre. Idéale pour personnaliser vos objets.

Pour acquérir cette machine pour pouvez vous rendre sur le site de CAFAGO
A l’heure ou j’écris cette article, le prix de la machine est inférieur à 70 euro.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article, je présente les nouveautés de cette version 18 et j’en profite pour décrire une fonction intégrée qui risque de vous surprendre.

Les circuits réalisés sur le Blog F8ASB.COM, ainsi que les rendus 3D sont réalisés avec Target3001.

1°) Barre de menu raccourcis

Apparition d’une barre de menu raccourcis pour un accès direct aux principales fonctions, nous avons certes nos habitudes mais une fois adoptée ces raccourcis pourront faire gagner du temps. Pour la faire apparaitre, aller dans:

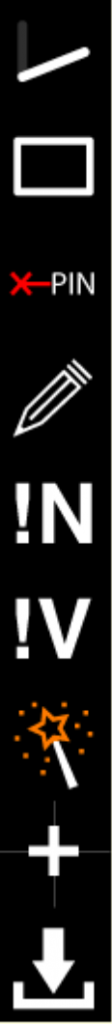

Visualiser -> barre d’outils ->Barre d’outils “Editer composant” visible

Dessiner ligne ou polyligne

Dessiner rectangle vide
Placer une Broche

Autres fonctions à dessiner (il s’agit des dessins textes et formes diverses)

Placer le nom d’un composant

Placer une valeur de composant
Baguettes magiques (fonctions spéciales)
Réunir le symbole et placer la poignée

Exporter

2°) Générateur de symbole

Cette version amène un éditeur de symbole

Il suffit d’indiqué le nombre de broche et le type de broche afin d’obtenir rapidement son symbole personnalisé.

3°) Les autres amélioration plus subtiles:

Manipulation des plans de masse simplifiée
Taille des données de projet réduit
Vérification du projet accéléré
Partitionnement du plan de masse optimisé
 Eagle® Export améliorée (XML pris en charge)
 Plus de fonctionnalités? Les mises à jour entre la 18 et 19 se font automatiquement et gratuitement

Pour télécharger la version d’évaluation cliquer sur le lien ci-dessous:

Télécharger V18 discover gratuitement

Saviez vous que vous pouvez aussi dessiner des façades avec Target3001?

Créer un nouveau projet et choisir Face avant.

Plusieurs possibilités, définir des dimensions particulières, sélectionner un face avant 19″, ou importer un contour DXF.
Dans notre exemple nous prenons la taille personnalisé de 100x80mm épaisseur 2mm
nous allons insérer un connecteur DB9, et là on peut se dire c’est compliqué les facades avec un connecteur à réaliser ;).

	Déterminer les dimensions extérieures de face avant
	Régler la grille
	Ouverture
	Placer un évidement fraisé rectangulair, oblong ou avec coins arrondis
	Insérer ouverture-D
	Ajouter les éléments de bibliothèque
	Placer un trou de perçage
	Placer un trou taraudé
	Trou de perçage pour tête fraisé
	Insérer texte imprimé
	Insérer texte gravé
	Insérer l’échelle
	Insérer image ou logo
	Calculer les chemins de fraisage
	Calculer la commande et l’envoyer

On clique sur le menu de gauche

Et voila une bibliothèque exceptionnelle de composants prédéfinis. Selection de la DB9.

Dans la liste j’ai choisi aussi un ventilateur de 40mm, des trous de 3,1 pour les leds, et également un texte.
Vous disposez là, d’un outils rapide de conception de face avant.

Et après on fait quoi?
– Vous pouvez exporter le DXF et aller voir une entreprise locale pour qu’elle vous réalise la pièce.
– Vous cliquez sur la carte visa sur le menu de la barre de gauche et là vous aurez directement un chiffrage de la réalisation en ligne.
– Exporter vos fichiers machine pour la réalisation avec votre CNC.

Voilà une raison de plus pour utiliser TARGET 3001

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Accéder directement à cette page ici ou sur le menu supérieur

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Réalisation aujourd’hui d’une boite pour la carte Svxlink, ce qui permettra de la protéger de l’environnement extérieur. Celle-ci reste pour l’instant pour le prototype car si la carte est intégrée dans un rack 19″ seul des entretoises seront necessaires.La box est composée de 2 plaques epoxy noires 3mm fixées par des entretoises plastiques.

Vous pouvez retrouver l’avancé du projet sur le site http://svxcard.f5uii.net.

La version 1.1 définitive sera très bientôt disponible.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.

Je dois passer maintenant aux tests et cela passe par la réalisation d’une carte prototype.La technique de réalisation est par gravure CNC en utilisant le logiciel Target 3001 . Voir article précédent.

Pour cette carte simple, je n’ai pas réalisé de schéma, il y aura 3 pins en bas à gauche pour la programmation via RS232 (Txd, Rxd, Gnd). Et le cavalier en haut a gauche pour commuter la puissance.
Une diode 4007 a été ajoutée pour faire baisser la tension supportée par le module (3,3V-4,5V) pour alimenter la carte avec un 5V standard.
Possibilité de souder les 2 types de connecteur SMA.

Ensemble fini prêt à tester.

Pour ceux qui ne veulent pas s’embêter la carte existe toute faite sur hamshop.cz

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.

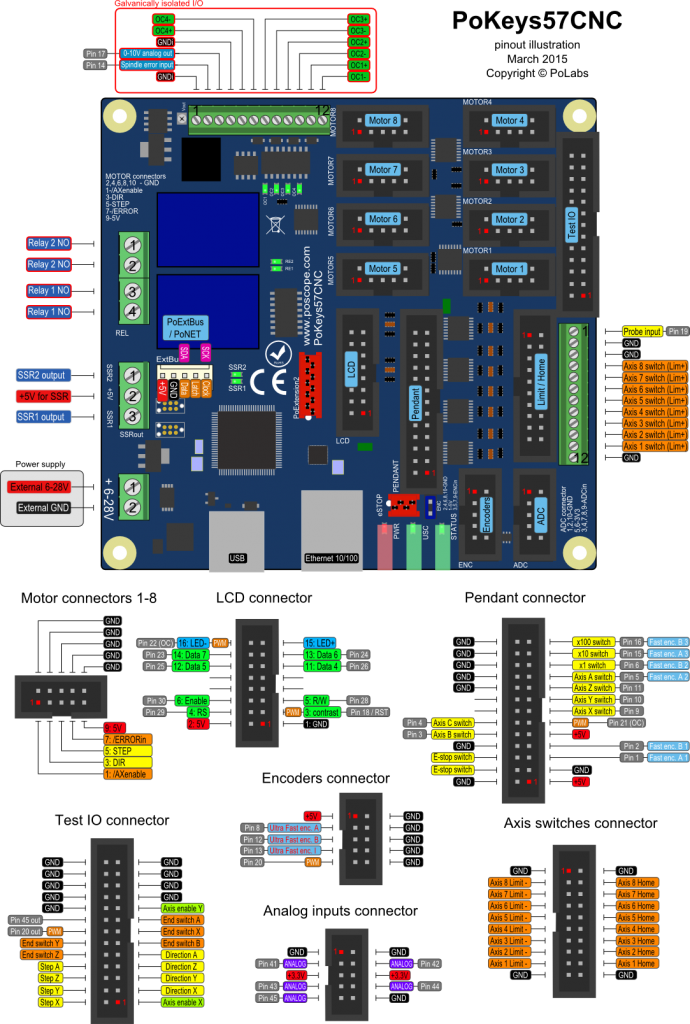

Une nouvelle carte pour Machine CNC vient de sortir, il s’agit de la PoKeys57CNC.

PoKeys57CNC est un mélange entre une carte Pokeys et une carte contrôleur de moteur. Le dispositif s’adresse principalement pour contrôler jusqu’à 8 moteurs STEP / DIR  (moteurs pas à pas, des servomoteurs, etc.) dans diverses applications avec l’ajout de puissantes fonctionnalités du Pokeys. Appareil contient des connecteurs dédiés munis de drivers moteur, commande manuel externe, (compatible HD44780 ) module LCD, etc. En outre, 5 entrées analogiques avec une résolution de 12 bits sont disponibles. L’appareil dispose également de quatre sorties à collecteur ouvert avec  isolation galvanique et 0-10 V sortie analogique isolée.

L’appareil fonctionne avec le noyau PoIl et est entièrement compatible avec le logiciel de programmation graphique PoBlocks, apportant un contrôleur logique programmable lié à une carte de commande de moteur. PoBlocks peut être utilisés pour automatiser simplement différents périphériques et échanger des données avec d’autres applications qui utilisent le dispositif PoKeys57CNC.

Les produits USB Pokeys intègre le support pour le clavier virtuel USB et joystick USB virtuel, qui peut être utilisé pour émuler un clavier USB standard et joystick. Les broches d’entrée numériques peuvent être associés aux touches du clavier et joystick virtuel, tandis que les entrées analogiques peuvent être mappés à des axes de joystick virtuel. La configuration est simple en utilisant l’application de configuration Pokeys graphique intuitive, où chaque fonction peuvent également être testé.

Un connecteur PoExtBus / PoNET dédié peut être utilisé pour étendre le nombre de sorties numériques pour 80 sorties supplémentaires sous la forme de sorties à relais ou sorties à collecteur ouvert. Il peut également être utilisé pour connecter différents périphériques supplémentaires ( PoKeysKBD48CNC pendant) et des capteurs I2C.

Options:

• Supporté par le plugins PoKeys Mach4 et Mach3
• Compatible  USB 1.1/2.0 HID standard,
• Simulation clavier standard Anglais (Avec les touches directionnelles),
• Simulation joystick USB standard  (6 axes, 32 bouttons ),
• Ethernet 10/100 avec client DHCP client ou IP fixe,
• Connection TCP ou UDP avec le périphérique,
• Support du Modbus TCP  (accès aux digital IO, analog inputs, encoder, compteur digital , sortie PWM, écran LCD, PoExtBus, clavier matrice),
• Interface Web avec un nouveau tableau de bord I/O et la gestion de plusieurs compte utilisateurs,
• 28 entrées/sorties ( configurable par logiciel) avec résistances pull-up et et disponible comme un clavier virtuel USB. Il y a 4 sorties digitales dédiées,
• 5 entrées analogiques (12-bit) avec filtre low-pass  (4 entrées analogiques munies de low-pass filter  coupure de fréquence 1.9 kHz ),
• Entrées encodeur par paire avec trois encodeur à grande vitesse dédiée supplémentaires et une entrées codeur à très haut débit,,
• Compteur digital sur entrée digitales dediées,
• 8 axes hautes performances  125 kHz pulse engine avec concepteur moteur dediés,
• up to 16×8 matrix keyboard with triggered keys/alternate function support,
• up to 5 high-speed fully configurable PWM outputs (25MHz PWM timer) – two of them with open-collector transistor outputs,
• Dedicated connector for HD44780-based character LCD support (up to 4×20 characters),
• Connecteur dédié pour PoPendant1
• Supporte PoExtBus pour ajouter jusqu’à 10 registres à décalage externes (par exemple PoExtBusOC16, PoExtBusRE, etc.),
• Supporte PoNET  (clavier CNC 48-touches),
• Protection en cas d’interruption de communication,
• Supporte plus de 100 capteurs, en utilisant le bus I²C bus, 1-wire  ou les ports analogiques classiques,
• Logiciel intuitif et facile ,
• Supporte une communication personnalisée grace à la library DLL et la documentation du protocole fourni pour les autres systèmes.

Retrouvez toutes les informations sur le site: http://www.poscope.com/PoKeys57CNC

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.

Vous trouverez dans cet article la description de la réalisation d’un HotSpot D-Star Wifi. Cette solution est idéale pour des démonstrations D-star, pour un accès à la maison, si on n’ a pas de relais et également pour une utilisation en déplacement et pourquoi pas en mobile via un accès Hotspot GSM.

Partie Hardware

Un raspberry
Un écran LCD avec clavier Adafruit environ 23 euros sur EbayUne clef wifi USB

Une carte SD (8Go pour moi)
Une carte DVMEGA

Un petit peu de fil, de visserie et d’entretoises plastique.
Plexiglas 3mm et 5mm et 10mm.

L’écran lcd est livré en Kit:

Notice de montage et d’assemblage ici

Raccordement sur Afficheur LCD:

Raccordement sur Raspberry:Juste les 2 fils d’alimentation et le SDA – SCL

Partie Boitier

Epaisseur 3mm

Epaisseur 5mm

Les fichier DXF ou Gcode (fraise dia 1,6, fraise de gravure) sont disponibles sur simple demande par mail.

Les photos du rendu final:

Accès au connecteur HDMI par le dessus.Un coude SMA à été ajouté pour permettre de mettre l’antenne à la vertical. Des trou de ventilation pour aéré le boitier.

Coté alimentation + carte SD

Coté ethernet + USB (Mini clef Wifi USB connecté.
Bon, soyons fou, faisons des boutons en plexiglas (épaisseur 10mm) ;), les boutons seront ensuite ajustés pour qu’ils viennent à fleur de la surface. (protection et appui sécurisé)

Les fonction des boutons:
« Select » et « Right » simultané permet de faire un halt
« Select » et « Left » simultané permet de faire un reboot
« Up » affiche l’adresse ou les adresses IP du Raspberry
« Down » redémarre IrcddbGateway

Partie Software

Installation du repeater DSTAR selon l’excellent tuto de F4GEN ici
Installation des pilotes et fichiers pour l’afficheur LCD toujours par F4GEN ici

Je rajouterais que vous pouvez très bien tester l’afficheur en tapant python LCDtest.py Cela vous permet de voir si votre afficheur et si tous les paramètres I2C sont bons.

Pour la partie Wifi voir sur Dstar-France

Configuration Modem DVMEGA:

Il est nécessaire de changer le fichier cmdline.txt voir sur la documentation fabricant

sudo dstarrepeater_conf 1

*** G4KLX D-Star Repeater MODEM setup

********************************************************************************

Select Repeater Type:

1  DVAP
2  DVMega
3  DV-Rptr V1
4  DV-Rptr V2
5  DV3
6  GMSK
7  SoundCard
8  Split
modemType [2] >

DVMEGA support will be implemented soon!

Enter the device name of the DVMegaPort
(incl. complete path like /dev/ttyACM0))
The following interfaces are currently available on your system:
/dev/ttyAMA0

Press ‘-‘ to reset value to default

dvmegaPort [/dev/ttyAMA0] >

OK (/dev/ttyAMA0)
DVMEGA RX-Invert
0=OFF
1=ON
dvmegaRXInvert [0] >

OK (0)

DVMEGA TX-Invert

0=OFF
1=ON

dvmegaTXInvert [0] >

OK (0)

DVMEGA Variant
0   Node
1   Radio
Press ‘-‘ to reset value to default

dvmegaVariant [1] >

OK (1)

DVMEGA Frequency in !!Hertz!!
VHF version: (144000000 .. 148000000) [Hz]
UHF version: (420000000 .. 450000000) [Hz]
(notice local laws and bandplans!)

Press ‘-‘ to reset value to default

dvmegaFrequency [432600000] >

OK (432600000)
DVMEGA Modem TX-Delay
(0-350) [ms]
Press ‘-‘ to reset value to default

dvmegaTXDelay [150] >
OK (150)
OK (DVMEGA)

Ma configuration dstarrepeater_conf :

(0-99) [0] > 11
callsign=F8ASB  B
gateway=F8ASB  G
mode=1
ack=1
restriction=0
rpt1Validation=0
dtmfBlanking=1
errorReply=1
gatewayAddress=127.0.0.1
gatewayPort=20010
localAddress=127.0.0.1
localPort=20011modemType=DVMEGA
timeout=180
ackTime=500
beaconTime=600
beaconText=DStarRepeater
beaconVoice=1
language=3
announcementEnabled=
announcementTime=
announcementRecordRPT1=
announcementRecordRPT2=
announcementDeleteRPT1=
announcementDeleteRPT2=
controlEnabled=
controlRPT1=
controlRPT2=
controlShutdown=
controlStartup=
controlStatus1=
controlStatus2=
controlStatus3=
controlStatus4=
controlStatus5=
controlCommand1=
controlCommand1Line=
controlCommand2=
controlCommand2Line=
controlCommand3=
controlCommand3Line=
controlCommand4=
controlCommand4Line=
controlOutput1=
controlOutput2=
controlOutput3=
controlOutput4=
controllerType=
serialConfig=1
activeHangTime=0
output1=
output2=
output3=
output4=
logging=
windowX=
windowY=
dvapPort=
dvapFrequency=
dvapPower=
dvapSquelch=
dvapoffset=
gmskAddress=
dvrptr1Port=
dvrptr1RXInvert=
dvrptr1TXInvert=
dvrptr1Channel=
dvrptr1ModLevel=
dvrptr1TXDelay=
dvrptr2Connection=
dvrptr2USBPort=
dvrptr2Address=
dvrptr2Port=
dvrptr2TXInvert=
dvrptr2ModLevel=
dvrptr2TXDelay=
dvrptr3Connection=
dvrptr3USBPort=
dvrptr3Address=
dvrptr3Port=
dvrptr3TXInvert=
dvrptr3ModLevel=
dvrptr3TXDelay=
dvmegaPort=/dev/ttyAMA0
dvmegaVariant=1
dvmegaRXInvert=0
dvmegaTXInvert=0
dvmegaTXDelay=150
dvmegaFrequency=432600000
soundCardRXDevice=
soundCardTXDevice=
soundCardRXInvert=
soundCardTXInvert=
soundCardRXLevel=
soundCardTXLevel=
soundCardTXDelay=
splitLocalAddress=
splitLocalPort=
splitTX1Address=
splitTX1Port=
splitTX2Address=
splitTX2Port=
splitTX3Address=
splitTX3Port=
splitRX1Address=
splitRX1Port=
splitRX2Address=
splitRX2Port=
splitRX3Address=
splitRX3Port=
splitTimeout=

Premiers test de fonctionnement, je conseille de tout paramétrer et de tout tester avant la mise en boite.

IMPORTANT
MAJ 10/03/15:

Taper
sudo nano /home/opendv/dstarrepeater/dstarrepeater_1
Descendre dans le fichier de configuration jusqu’à
dvmegaPort=/dev/ttyAMA0
Modifiez la valeur de dvmegaVariant de 1 vers 2
Renommer le champ dvmegaFrequency par dvmegaRXFrequency
Ajouter un champ dvmegaRXFrequency et insérer la même fréquence (en Hz)
Ajouter un champ dvmegaPower et lui donner la valeur 100
Vous devez avoir ceci :

dvmegaPort=/dev/ttyAMA0
dvmegaVariant=2
dvmegaRXInvert=0
dvmegaTXInvert=0
dvmegaTXDelay=150
dvmegaRXFrequency=(votre fréquence en Hz)
dvmegaTXFrequency= (votre fréquence en Hz)
dvmegaPower=100

Plus d’info sur le lien

Sources:

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.

On pouvait y trouver :

• Duels de Robots, fablab et ateliers scientifiques avec Tech Tic&Co
• Présentation de l’atelier robotique par le Centre Social Les Grands Chênes
• Activités autour de la radio-électricité avec l’association Radio Amateur Nancy
• Activité science et magnétisme avec l’association Radio Amateur de Thionville
• Présentation des réalisations d’ateliers Techniques de l’Information et de la Communication par le Centre Le Lierre
• Présentation départements d’enseignement de l’IUT de Thionville

Sur le parvis des Capucins

• Animation autour des thèmes de la transition écologique, les changements climatiques, l’eau avec Les Petits Débrouillards

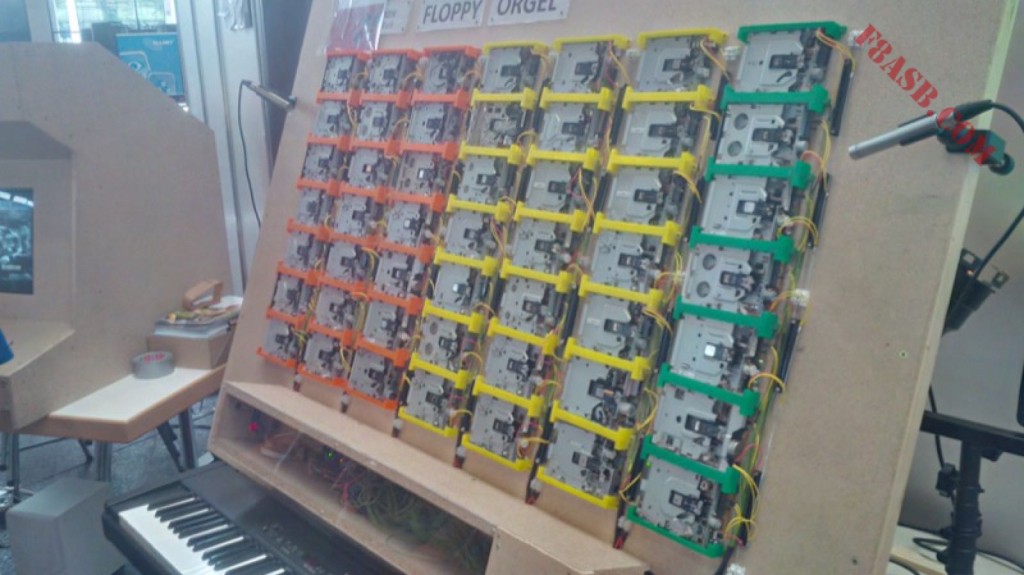

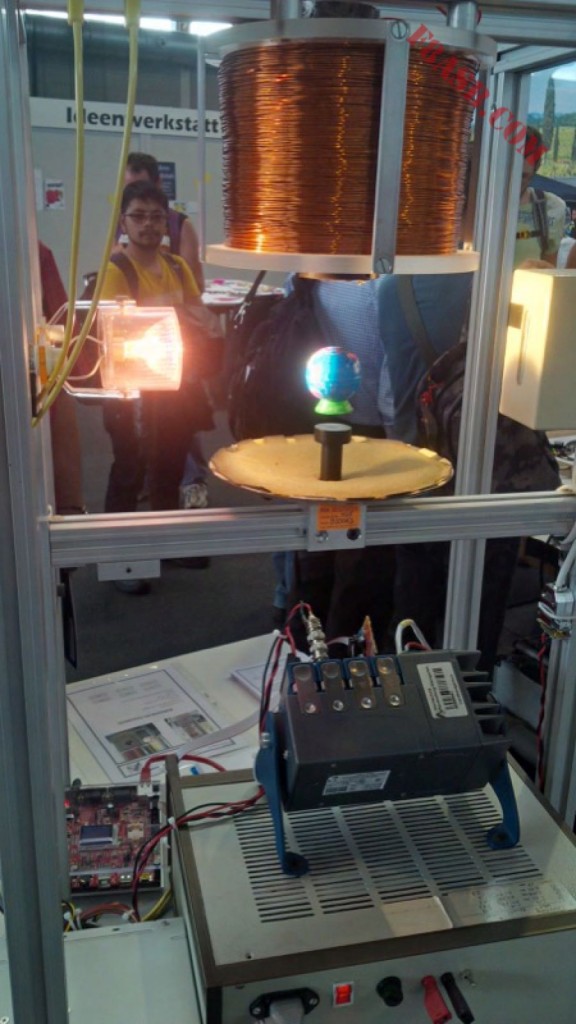

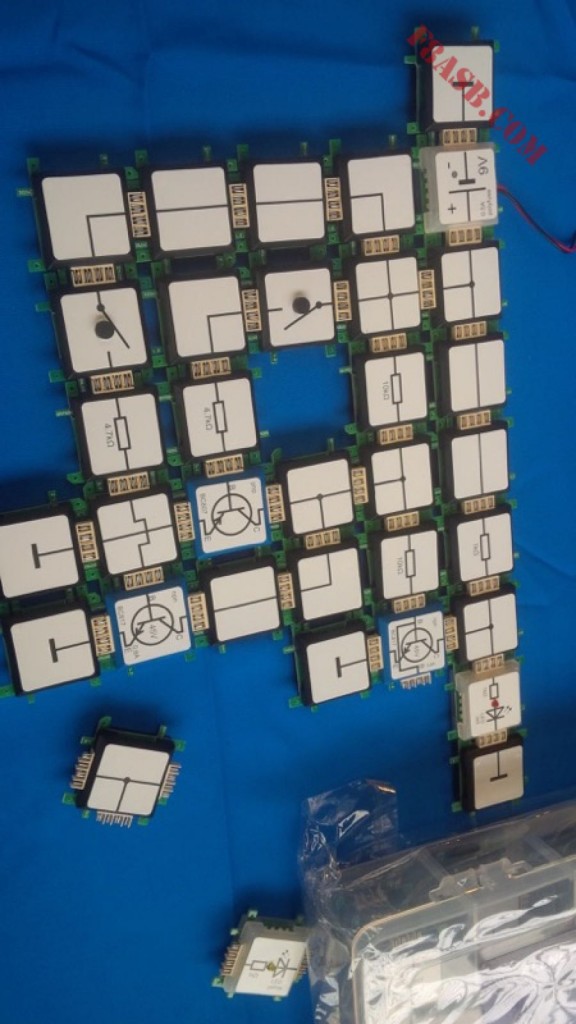

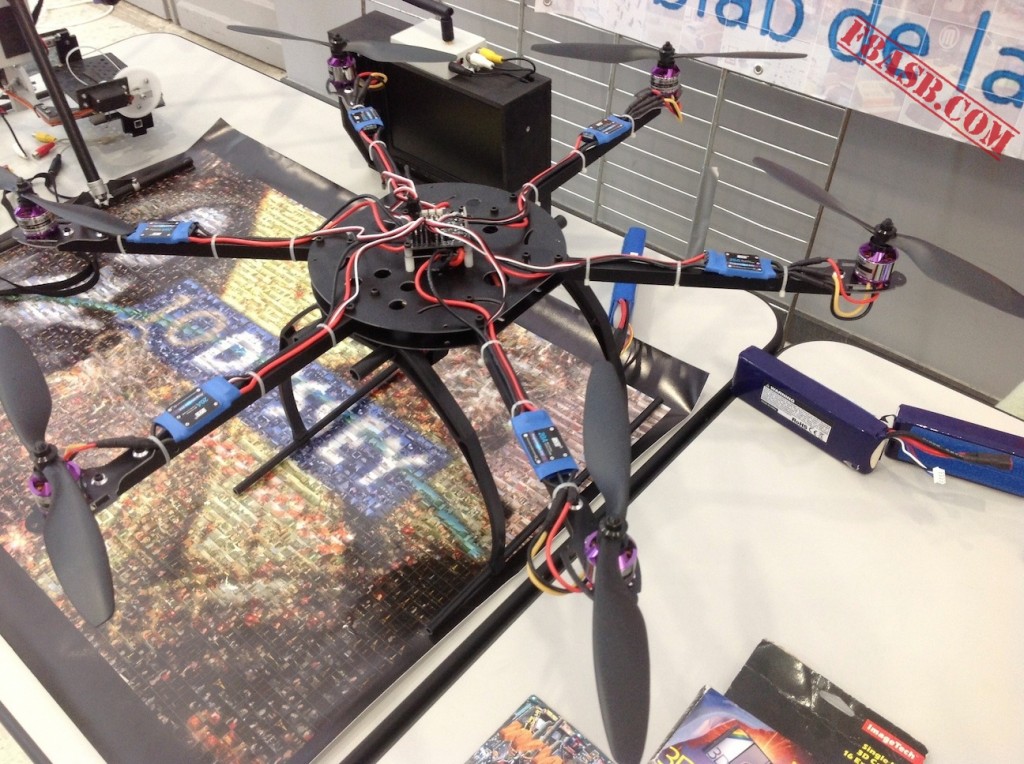

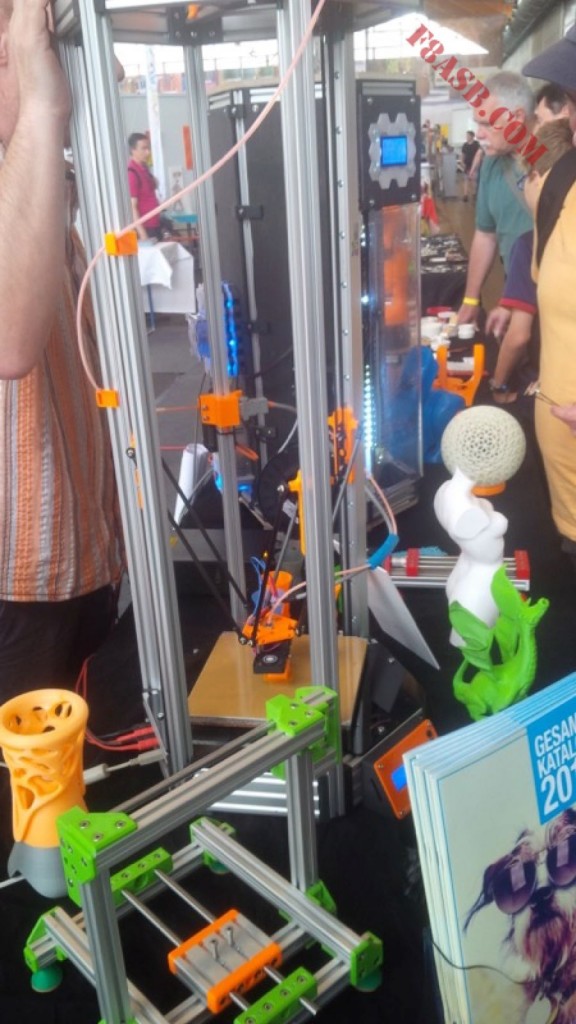

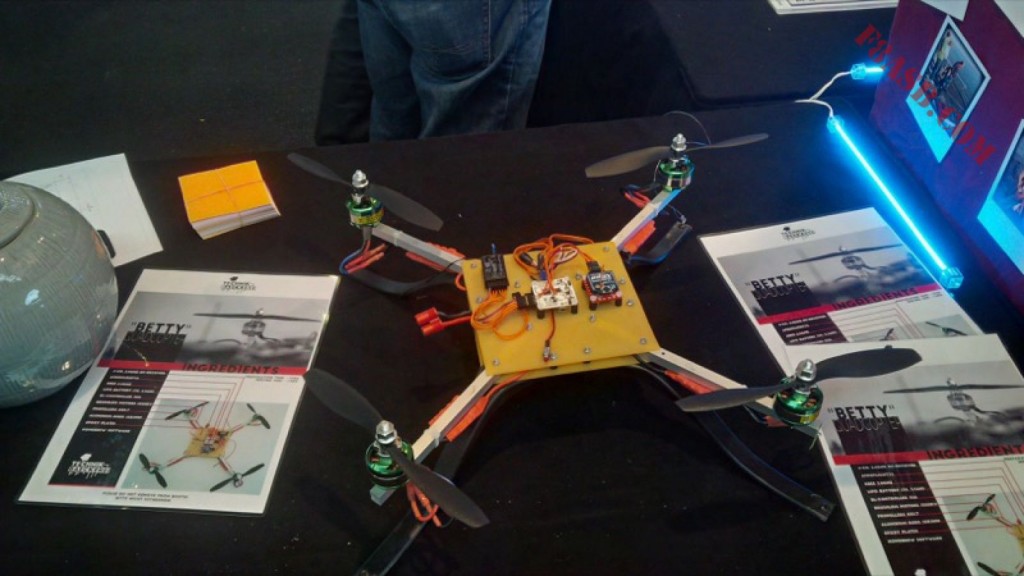

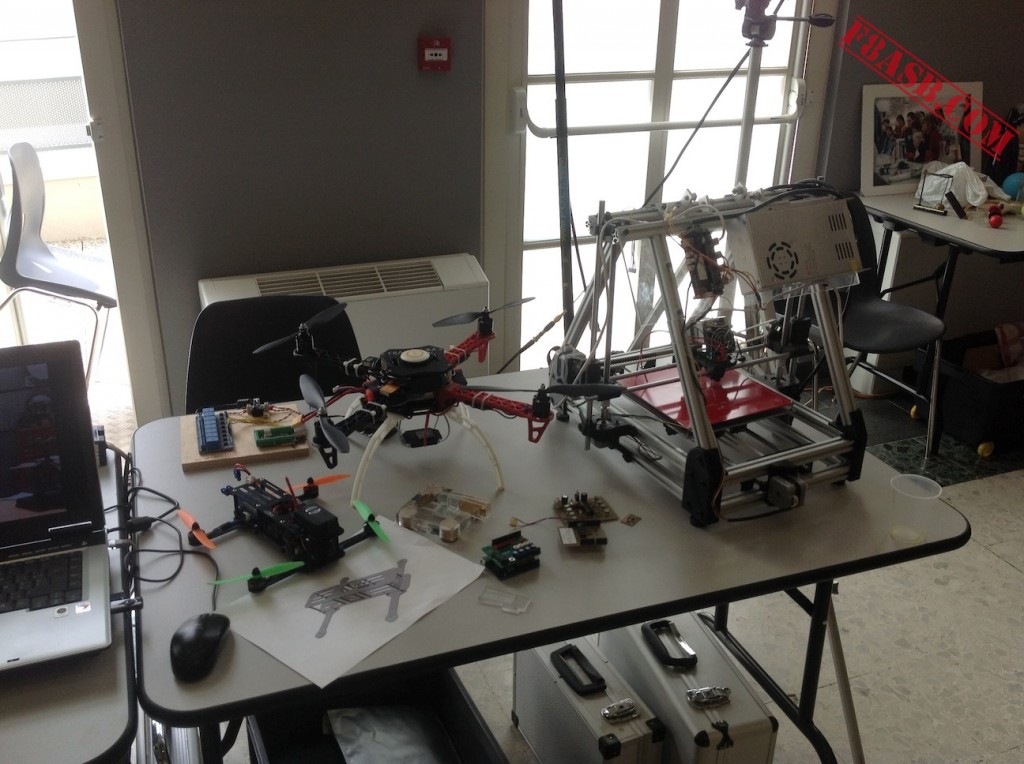

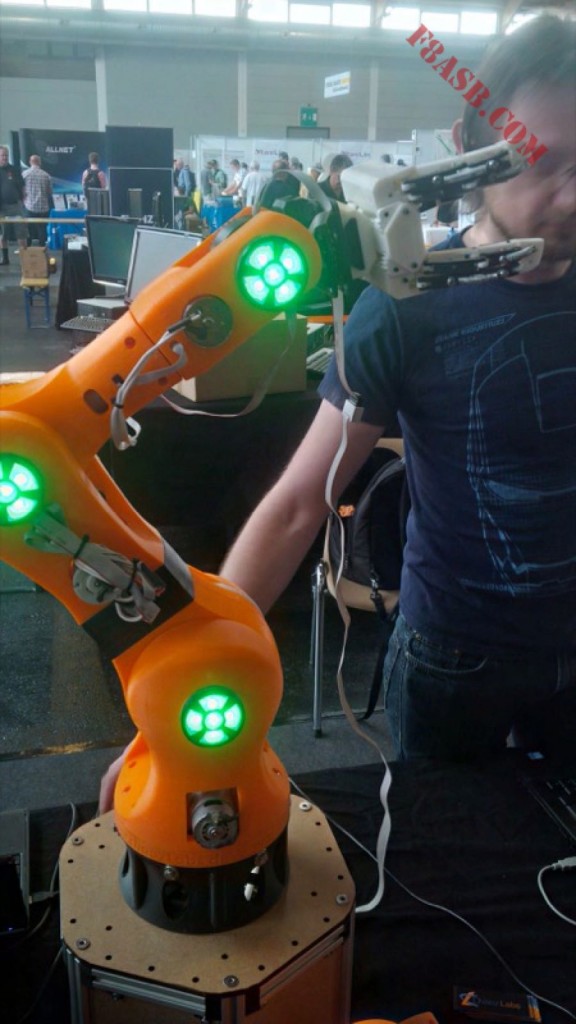

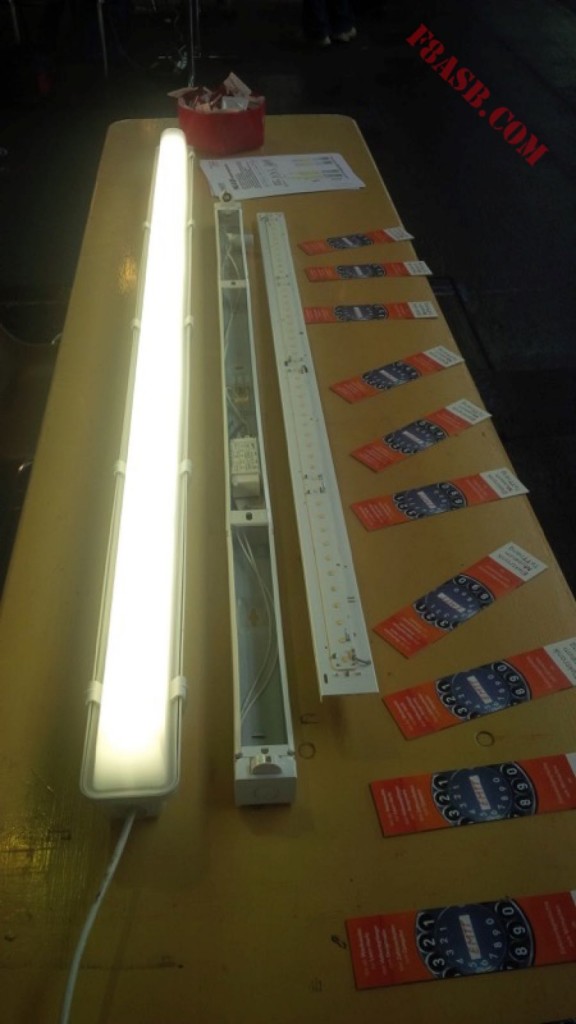

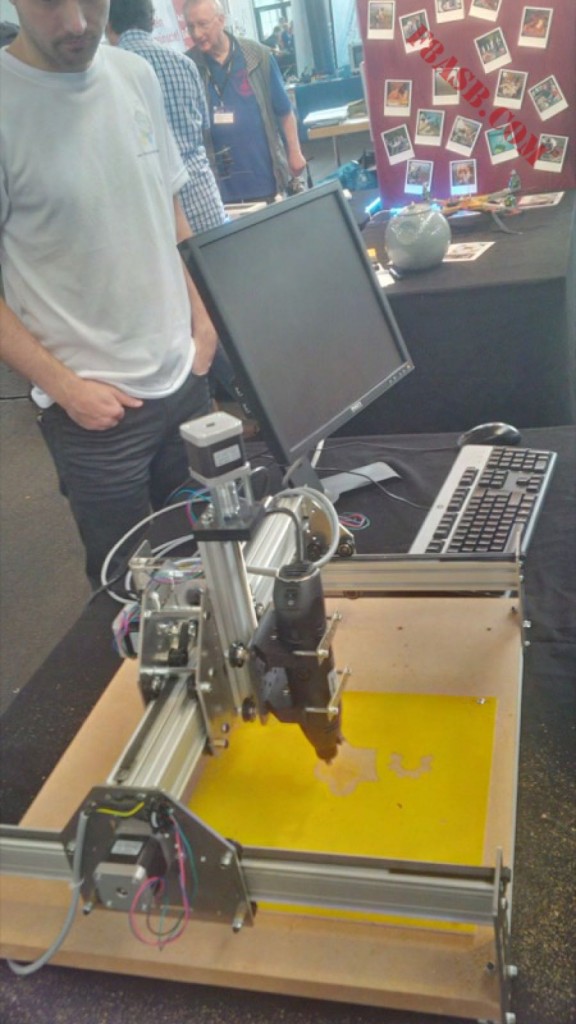

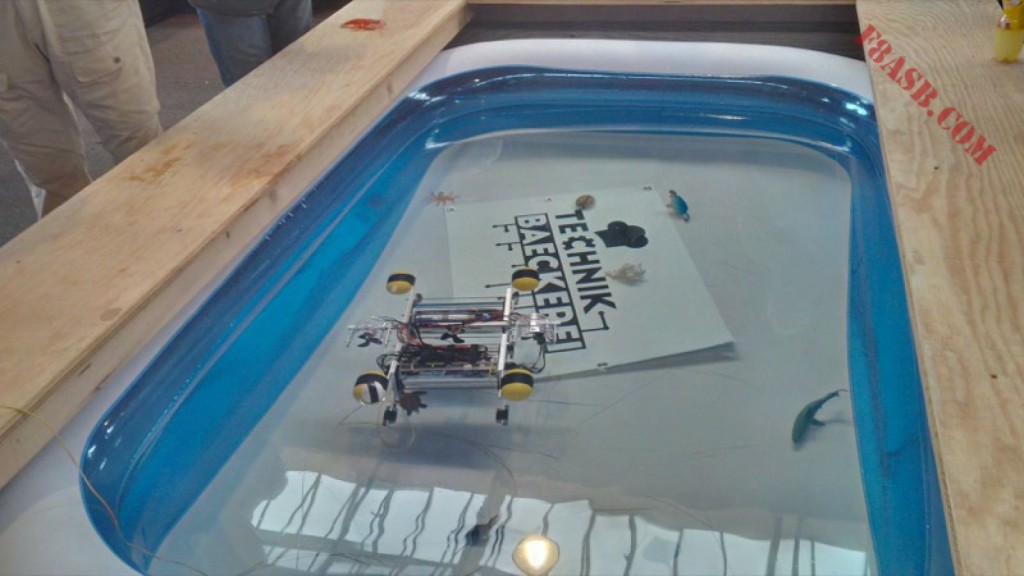

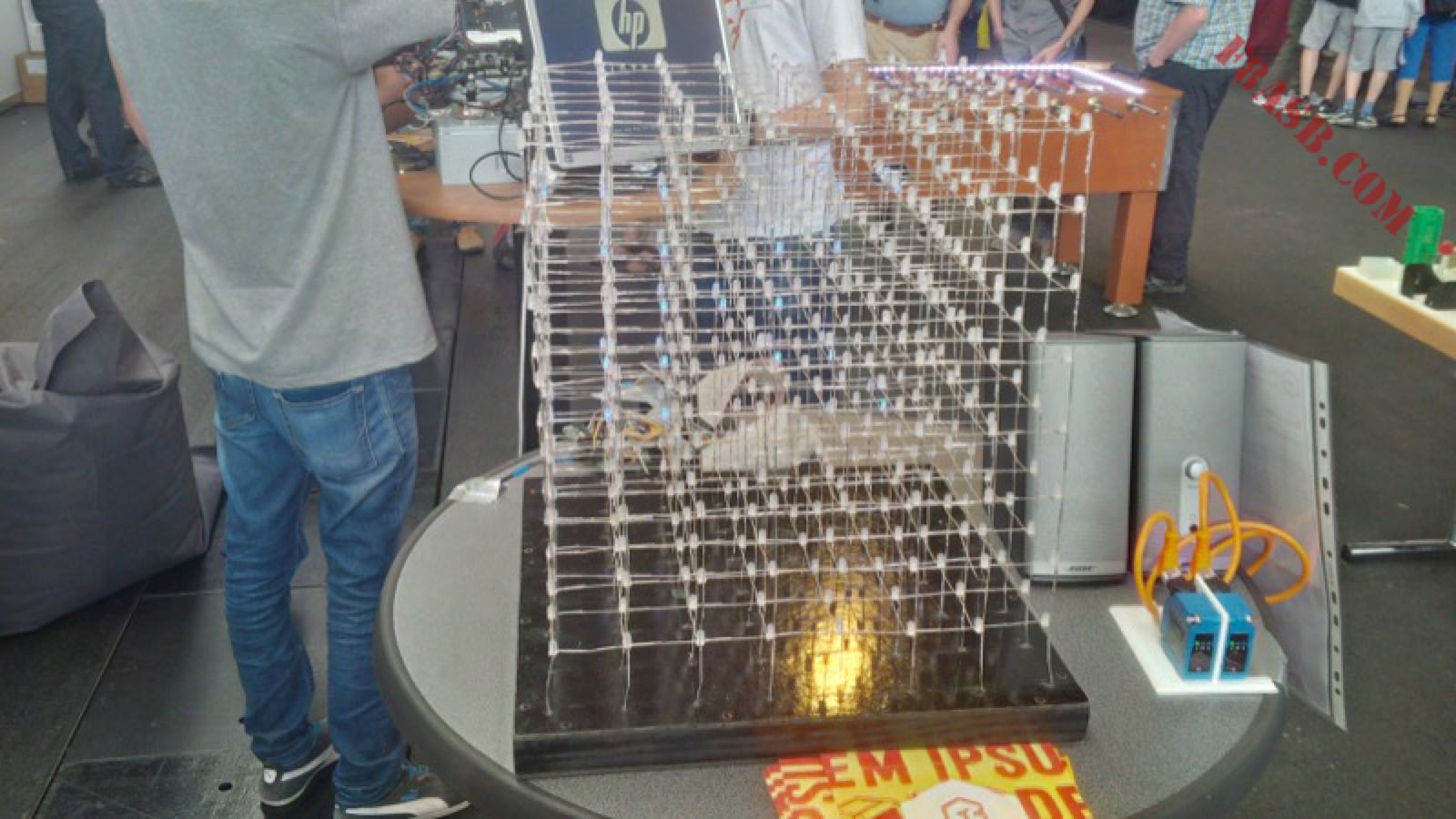

Voici une série de photo résumant cette journée:

Les prix sont indiqués en frais de port compris; Toutes les annonces sont en achats immédiat.

La plupart des circuits sont compatibles avec d’autres microcontroleurs sans aucun problème.

Pensez à visitez les boutiques des vendeurs. Les délais peuvent variés jusque 1 mois.

Ne dépenser pas de trop

Cliquez sur l’image pour afficher la pages pour l’achat:

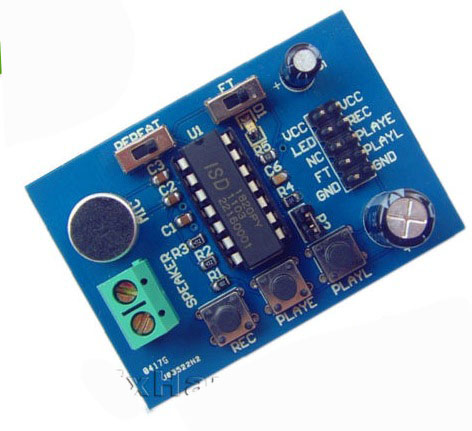

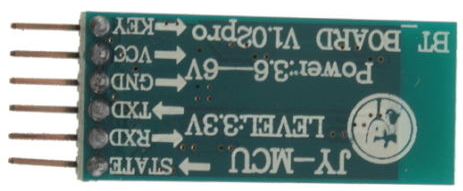

Module Bluetooth serie 1,56 € port gratuit

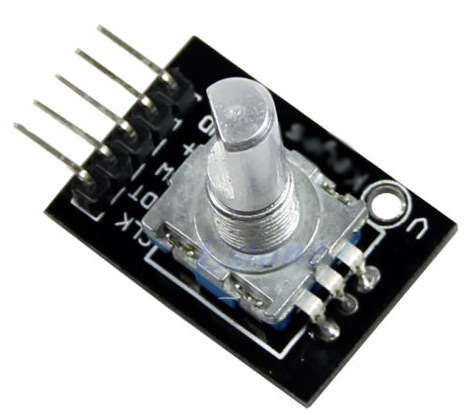

Encodeur rotatif 1,59€

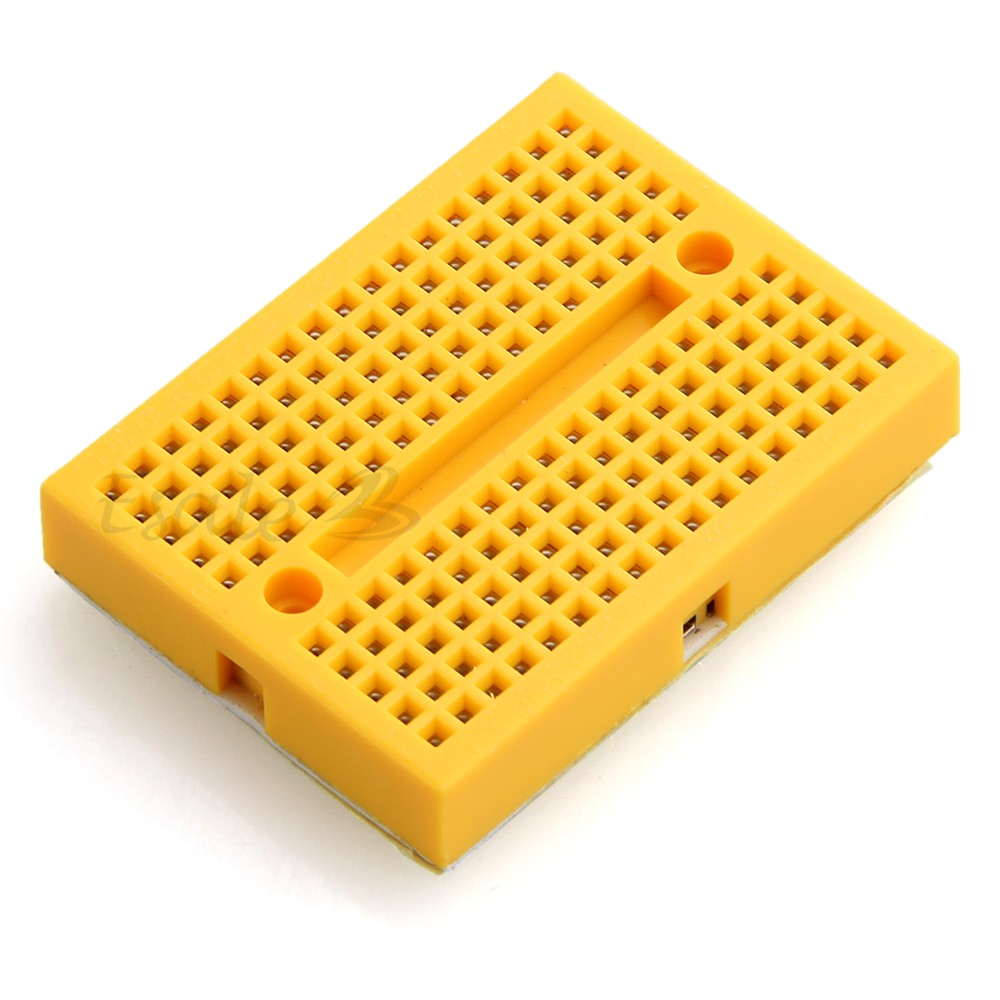

Mini carte prototype sans soudure 1,69 €

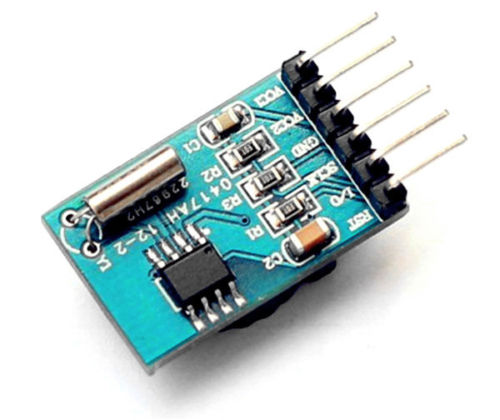

Module Horloge DS1302 1,77€

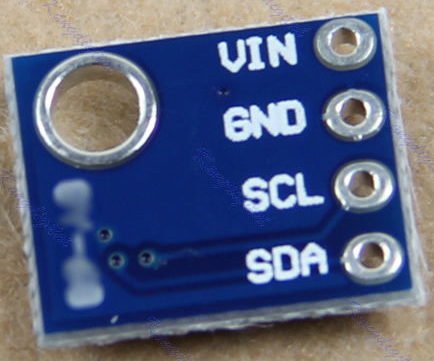

Baromètre digitale BMP180 1,79€

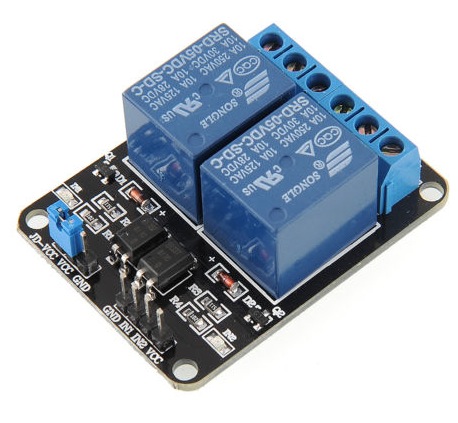

2 relais avec isolation par optocoupleur 5v 10A 1,79€

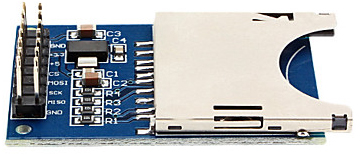

Lecteur carte SD 1,80€

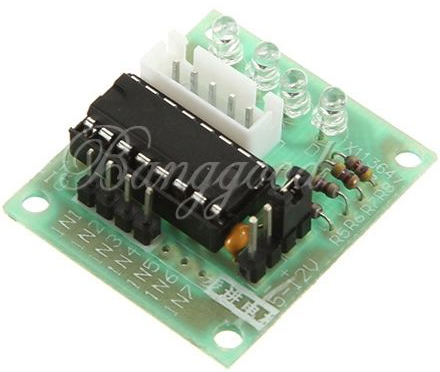

Module ULN2003 step motor 1,85 €
Carte de prototypage Arduino 1,95 €

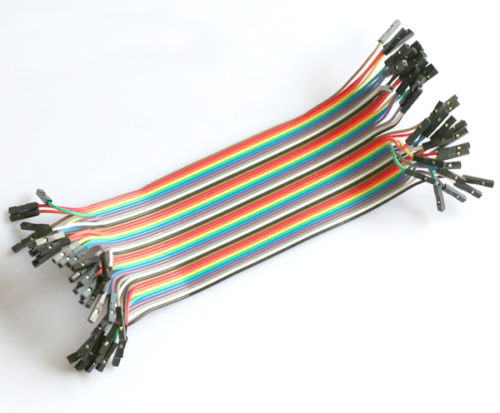

40 cables femelles 1,95€

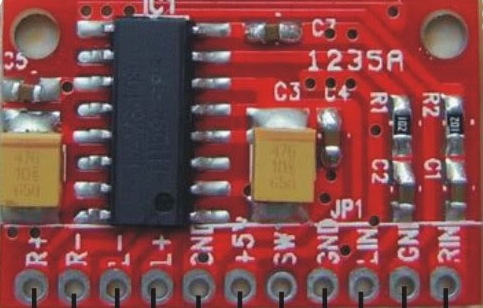

mini ampli audio 3W 1,96€

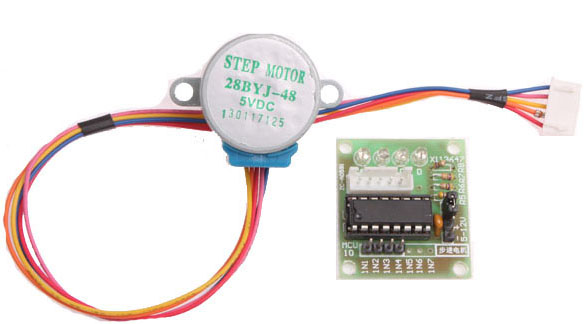

Carte ULN2003 avec moteur 2,08€

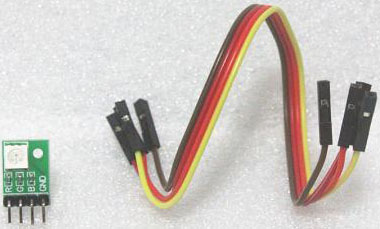

2 modules led RGB  2,16€

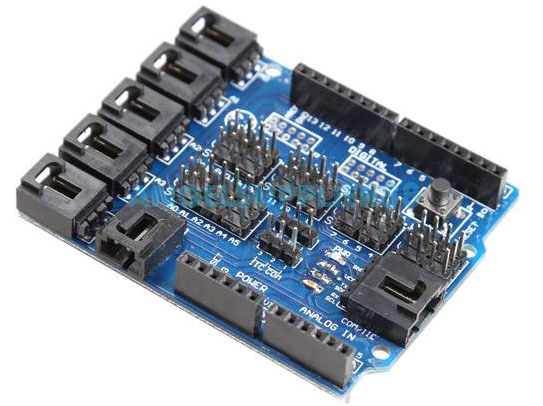

Shield pour servo moteur 2,48€

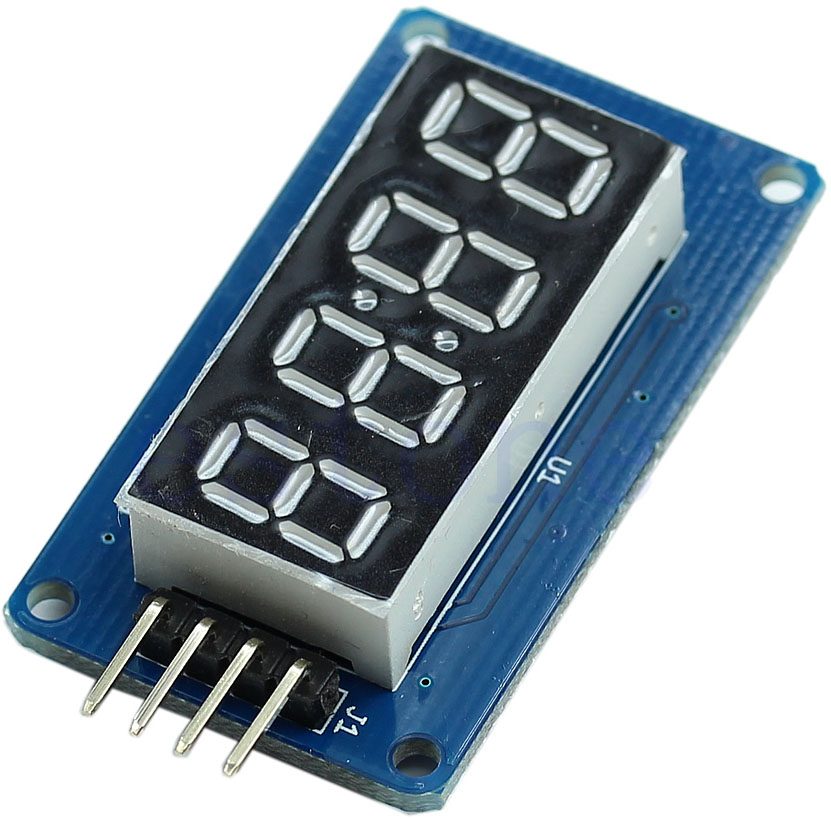

Affichage 7 segments  2,54 €

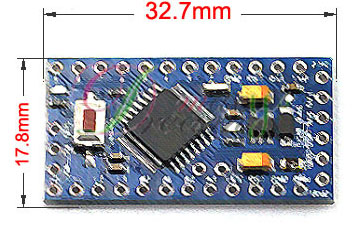

Module mini Arduino 2,78€

Carte moteur pas a pas L298N 2,89€

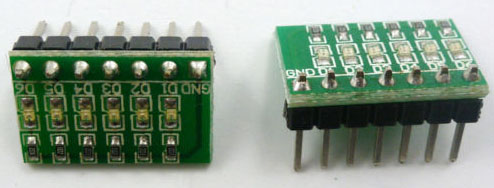

2 x 6 led 2,89€

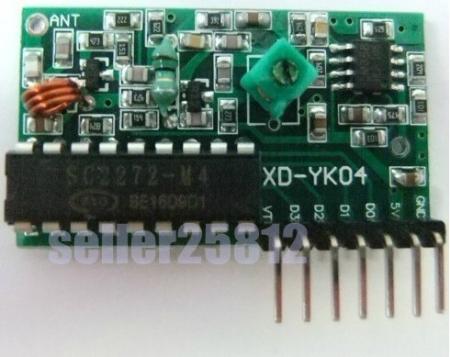

récepteur 315 433 Mhz

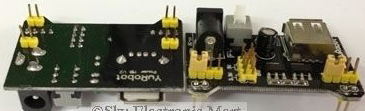

Carte alimentation 3.3 / 5 V 2,95 €

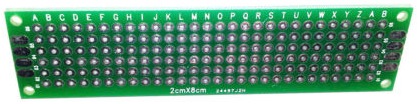

Carte de prototypage 3.00€

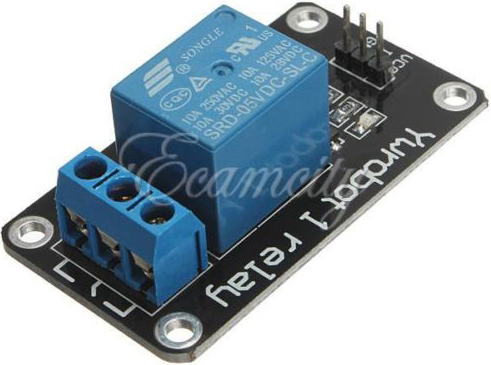

carte 1 relais 3.22€

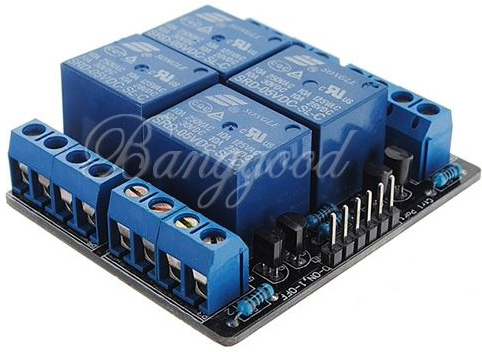

carte 4 relais 3,31 €

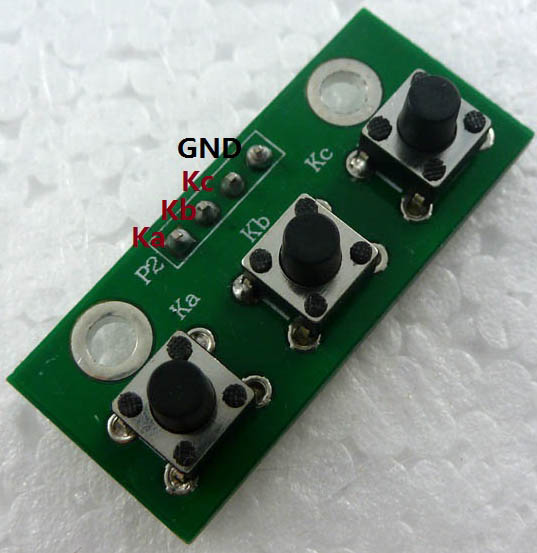

carte 4 poussoirs 3,26 €

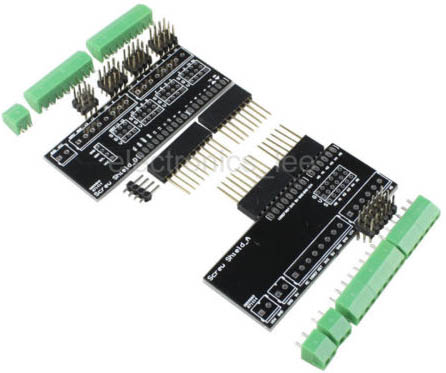

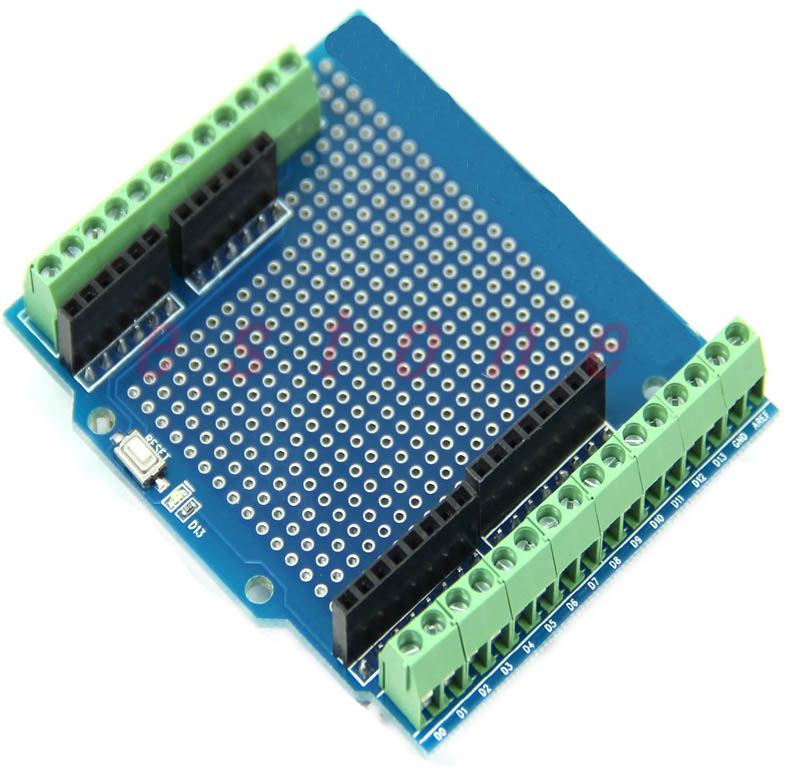

Carte shield de prototype avec bornier

platine borniers pour Arduino 3,32 €

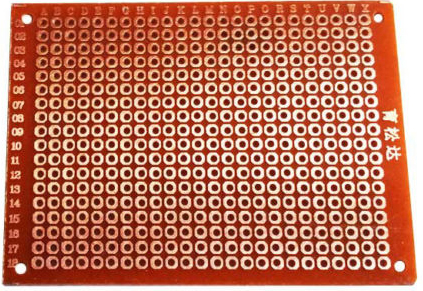

Carte de prototypage 7x9cm 3,80€

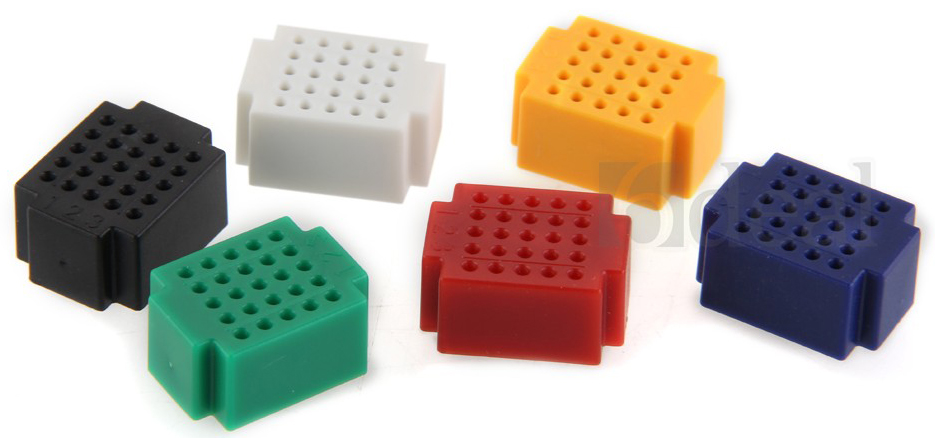

lot de 5 mini carte prototype sans soudure  3,82€

Afficheur LCD avec Bouton sur entrée analogique 3,98€
Module I2C vers LCD 3,99€

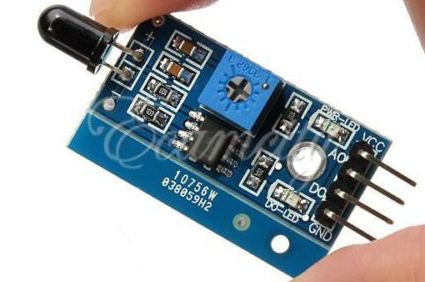

Module Infrarouge LM393  760nm-1100nm 3,99€

Afficheur Nokia 5110 4,08 €

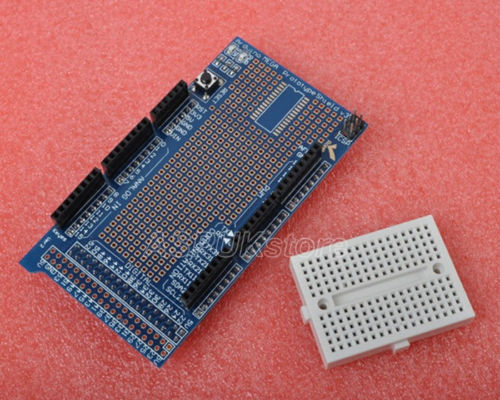

Carte prototype pour Arduino Mega 4,65€

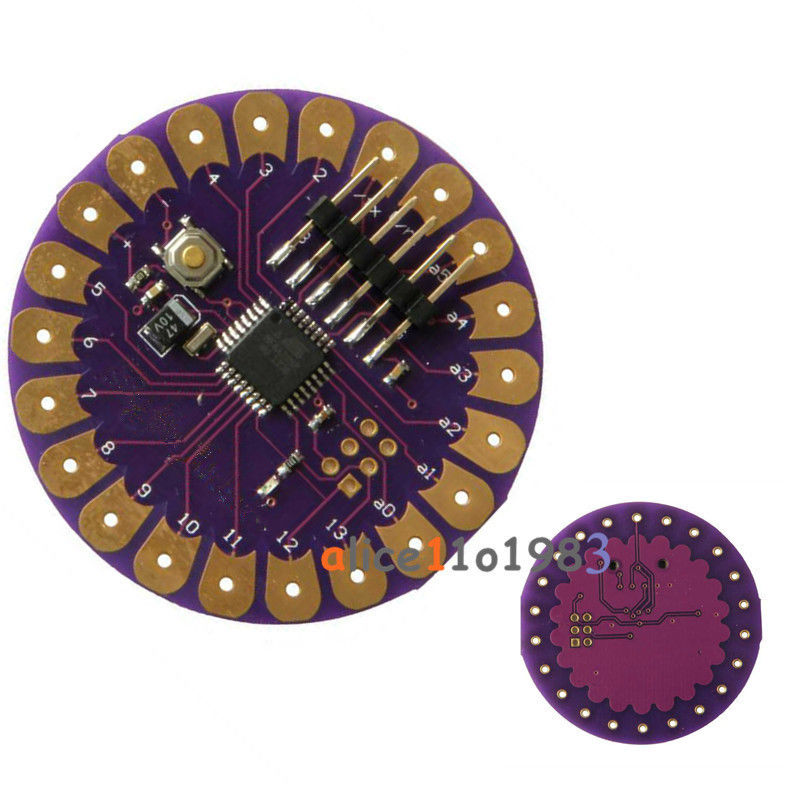

Lilypad Atmega 328      4,69€

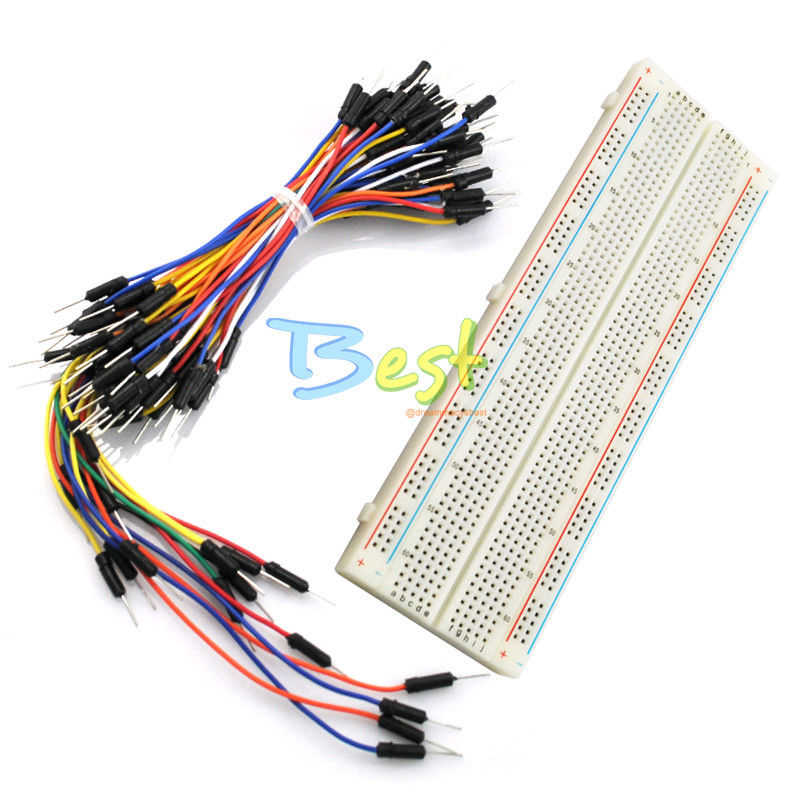

Carte 830 points sans soudure + 65 câbles 4,94€

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à gauche et cliquer sur abonnement.
