Je profite d’un weekend prolongé pour faire également l’essai du BAOJIE BJ-218 disponible chez Banggood. Celui-ci est un peu moins cher que le QYT-8900D de l’article précédent. Il est également relativement plus compact pour un bibande de 25W.

Le contenu du carton:

Spécification :

Ce que j’ai apprécié sur le TRX

Le prix très accessible pour ce type d’appareil, idéal pour une utilisation mobile
La taille super réduite, intégration plus simple surtout dans les nouveaux véhicules où cela est de plus en plus difficile d’intégrer du matériel radio.
La notice complète en Anglais,
Pour celui qui aime la personnalisation des couleurs de fond d’écran veille/réception/ émission en bleu, orange,violet
Possibilité de paramètre une alarme sur réception DTMF
Possibilité de mettre les noms sur les mémoires (par logiciel uniquement)
La prise allume cigare fournie (3A en TX)
Les 256 mémoires
Compresseur de modulation (fonction 12)
Programmation sur prise micro via logiciel
Les fonctions du menu sur le micro.
3 puissances réglables
Une fonction cryptage (interdite en France fonction 13)
Accès à la bande Radio FM
La tonalité de confirmation lors qu’une fonction est modifié et prise en compte.
Le ventilateur se met en route vraiment si nécessaire.
La fonction BCL (25) qui ne transmets pas si la fréquence est occupé, pour une balise par exemple.

Ce que j’ai moins apprécié sur le TRX

Le son du HP interne est pas terrible.
Les boutons très petits sur la façade sont assez difficile à actionner (compenser par la globalité des boutons sur le micro)
Pas d’explications dans la notice pour utiliser le 1750hz pour ouverture du relais ( appuyer sur le PTT + bouton Down du micro)

Conclusion

Radio avec un très bon rapport qualité/prix 64,61 € ,  les fonctions qu’elle intègre sont toujours aussi nombreuse.
Le menu de paramétrage est simple, Il y a 33 possibilités dans le menu. Après avoir fait un test de modulation, les commentaires sont plutôt bons. Cet radio est bien adaptée en trafic mobile grâce aux fonctions sur le micro remplacement du HP ou utilisation d’un HP externe nécessaire.

Je suis à la recherche du schéma, si quelqu’un a, je suis preneur.
Sachant que BAOJIE ne veut pas le fournir.

Retrouvez le lien pour acheter cette radio chez mon partenaire BANGGOOD

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Dans cet article, je vous decris la nouvelle version du QYT-8900 qui s’appelle QYT-8900D disponible chez Banggood, vous trouverez toutes les informations sur cet émetteur/ récepteur qui peut recevoir 4 fréquences en même temps.

Ce TRX est une évolution du modèle KT-8900 à voir article de F5FZU.

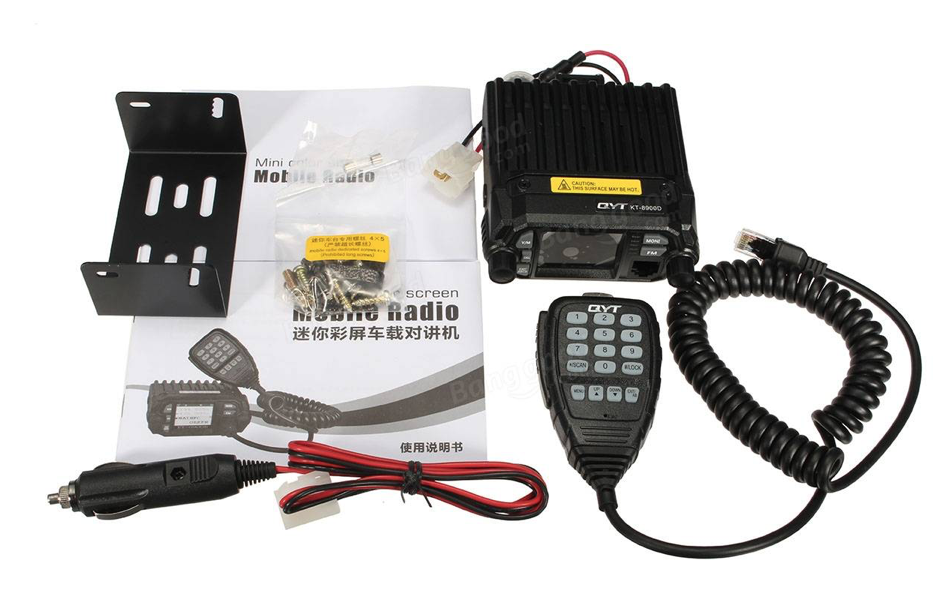

Le contenu du carton

Livré complet avec: QYT KT8900D, microphone, clip support micro, étrier et vis + fusibles pour le montage, câble d’alimentation avec prise allume-cigare pour voiture (12V), mode d’emploi (en anglais).

Un écran large qui permet d’afficher les 4 fréquences, mais qui reste compact 3cm x 3,7cm et très lisible.

A l’arrière, on retrouve la prise audio et la prise data pour la programmation. Le connecteur antenne utilisé est du type PL. On remarque qu’il est muni d’un ventilateur, utile pour ce type de TRX compact.
Concernant la prise audio, elle à 4 contacts, sur lesquels on retrouve GND,HP,MIC,PTT.
Cela peut être sympas pour un micro casque ou une interface modes digitaux.

Dimensions réduite

Caractéristiques QYT mini KT-8900D Quadband

Bi-bande : VHF et UHF / 144/430Mhz
TX : 136-174 MHz et 400-480 MHz
RX : 87.5-108MHz, 136-174 MHz, 400-480 MHz, 220-260MHz et 350-390MHz
Quadruple affichage
Ventilateur arrière
Prise casque/haut-parleur externe
Codage et décodage DTMF
PTT ID (diffusion vocale PTT ID)
Mode scan, VOX
200 canaux de mémoire
Puissance : 25W (HIGH) et 20W (LOW) en VHF – 20W (HIGH) et 10 watts (LOW) en UHF
TOT (minuterie Time-out)
Radio FM 88-108Mhz mode WFM
Pas de fréquences : 5K 6.25K 10K 12.5K 25K
Sélection FM large / étroite (25KHz, 12.5KHz)
Répéteur Offset (Single / RPT+ / RPT-)
Tone 1750Hz
Programmable par logiciel PC et Chirp
Stabilité des fréquences: 2,5ppm.
Température de fonctionnement: -20 à +60 degrés Celsius.
Tension de fonctionnement: 13.8V DC ± 15%.
Dimension (H x L x P): 98 mm (W) x 43 mm (H) x 126 mm (L).
Poids (sans accessoires): 448g.

Programmation

La programmation en manuel via l’interface du TRX est possible, mais utilisation par le logiciel est plus facile.

Télécharger le logiciel de programmation

Ce que j’ai apprécié sur le TRX

Le prix très accessible pour ce type d’appareil, idéal pour une utilisation mobile
La taille super réduite, intégration plus simple surtout dans les nouveaux véhicules où cela est de plus en plus difficile d’intégrer du matériel radio.
La notice complète en Anglais, sur les version précédente la notice était en Chinois.
La prise audio arrière avec GND,HP,MIC,PTT
Le ventilateur thermo regulé.
Pour celui qui aime la personnalisation complète des couleurs de l’interface.
La multireception sur la 4 bandes, sur le menu 0, réglage du TMR: A+B+C+D ( il s’agit d’une veille de plusieurs fréquences, la première qui reçoit prend la main)
Possibilité de paramètre une alarme sur réception DTMF
Possibilité de mettre les noms sur les mémoires (par logiciel uniquement)
La prise allume cigare fournie (3A en TX)
Les 200 mémoires
La fonction APO ( arrêt automatique si aucune action est faite)
Accès à la bande Radio FM
Coupure de la réception Radio FM et bascule sur une des fréquences radio en veille.

Ce que j’ai moins apprécié sur le TRX

Les touches sur le micro, un peu dure.
L’impossibilité de régler le temps du 1750hz (que je trouve court)
Pas de bouton CALL (1750Hz) sur le micro
Puissance basse n’est pas de 5W
La programmation de nom de mémoire uniquement depuis le logiciel
L’indicateur batterie qui ne bouge pas si on change la tension d’alimentation.

Conclusion

Radio avec un très bon rapport qualité/prix (75,73€) ce qui est impressionnant c’est le nombre de fonction qu’il intègre. Il y a 57 fonctions dans le menu de paramétrage. Après avoir fait un test de modulation, les commentaires sont plutôt bon. La personnalisation de toutes les couleurs est sympas pour celui qui aime bien.

Retrouvez le lien pour acheter cette radio chez mon partenaire BANGGOOD

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Cette station propose 4 fonctions:
1-Fer à souder
2-Station air chaud
3-Alimentation
4-Voltmètre

Le colis:

Colis bien réceptionné avec un emballage de qualité et du polystyrene pour protéger le matériel.

Contenu du colis:
Station de soudage
Cable d’alimentation
Pompe à dessouder
Fer à souder
Support fer à souder et son éponge
Air chaud et son support
Pointes pour mesure
Adaptateur pour alimentation ou mesure
Stylo pour flux
Jeu d’embouts pour Air chaud
Jeu de pannes pour fer à souder
Une bobine d’étain
Une bobine de fil cuivre fin vernie
2 pinces brucelle
Notice d’utilisation

Voici la façade de la station de soudage:
On y retrouve 4 afficheurs, sur la gauche la partie soudage air chaud et fer à souder. Les boutons à coté des afficheurs permettent d’ajuster la température de consigne de la partie soudage. Le potentiomètre en dessous permet le réglage du flux d’air de la station air chaud.

Sur la droite, c’est la partie alimentation et mesure de tension. Le potentiomètre en haut à droite permet d’ajuste la tension d’alimentation (0 à 15V), le bouton juste en dessous permet la mise en route de l’alimentation.
Un autre interrupteur situé au-dessus des borniers de connexion est utilisé pour basculer les afficheurs soit pour l’alimentation ou soit pour la mesure.

Essai du fer à souder:
La température maximale est de 480°C le manche est petit et recouvert d’une texture adhérente, très bien. La montée en température est très rapide.

Essai de la station air chaud:
La température maximale est de 480°C le manche est également compact et ergo-dynamique . La montée en température est très rapide.

Essai du voltmètre ampèremètre, celui-ci est capable de mesure une tension de 0 à 30V.

Essai de l’alimentation, celle-ci peut fournir une tension de 0 à 15V à 2A. A noté qu’il y a un connecteur USB qui fourni lui 5V à 2A, pratique pour brancher les cartes Arduino, raspberry etc..

Voici une vue de ce qu’il y a à l’intérieur, le câblage est soigné pas de mauvaise surprise.

En conclusion, cet ensemble est vraiment très bien et fourni la globalité du matériel pour bien démarrer en électronique.

Vous pouvez trouvez ce kit à un prix inférieur à 150 euro port compris chez Banggood.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Un message en introduction est présent sur la page article de la tablette:

Ce message nous informe que l’emballage d’origine à été remplacé par un emballage plus resistant pour ne pas avoir de mauvaise surprise à la reception.
Un emballage polystyrène adapté qui est complètement recouvert de scotch solide avec un maintient parfait de la tablette à l’intérieur.
Nous voila rassuré concernant la partie transport.

Le contenu de la boite:
La tablette bien sûr
Un cable USB vers USB-C
Un cable adaptateur pour hdmi
Un chargeur avec sortie USB connectable directement sur nos pris 220V
Un adaptateur de prise qui nous sera inutile.

Sur la tablette on retrouve les connecteurs suivants:
Prise casque
prise mini Hdmi
mini USB 2.0
USB type C (pour chargeur)
carte mini SD

Voyons maintenant la première mise en route.
Est ce que la tablette va me parler en chinois?

Un petit logo chinois au démarrage peut nous laisser le penser un instant.
Puis très vite cet écran apparait

Vous pouvez choisir votre système d’exploitation, vous avez 10 secondes, nous sommes en DualBoot, Androïd à gauche et windows 10 à droite.

Par défaut les 2 système sont en Anglais, un petit passage dans la configuration va permettre de passer les 2 systèmes en Français.
Quand on arrête un des deux système, vous avez la possibilité de rebooter vers l’autre système.

La tablette possède 64 giga de capacité 58,2 giga sous windows et le reste est sur Androïd.

J’ai connecté un clavier Bluetooth sans aucun problème, le clavier d’écrit chez Banggood est une option.

Pour conclure une tablette avec un rapport qualité prix  excellent (moins de 200 euro) en vue des options qu’elle propose.

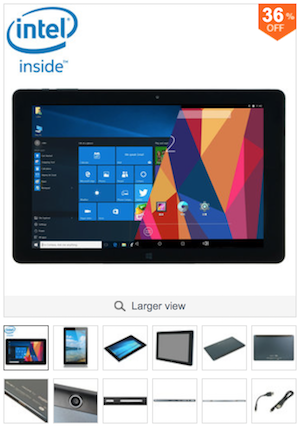

Pour le reste des caractéristiques techniques ou pour effectuer l’achat, je vous invite à vous rendre directement sur le site de Banggood.

A l’heure ou j’écris cet article une promotion de 36% est en cours.

Ci-dessous un vidéo de présentation en anglais:

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

• Détection automatique NPN et PNP sur transistors bipolaire, N-channel et P-channel MOSFETs, JFETs, diodes (double diodes inclus), N- et P-IGBTs, résistances (potentiomètres inclus), inductances, condensateurs, thyristors, triacs and batterie (0.1-4.5V)
• Détection automatique des diode zener（01-30V）
• Résultat sur affichage graphique couleur TFT taille (160×128)
• Opération avec une seule touche action
• Extinction automatique Auto Power Off (Temps réglable )
• Intègre une batterie Li-ion haute capacité rechargeable
• Mesure de la tension batterie Li-ion intégré.

Voici quelques captures d’exemples de mesures:

Batterie
Transistor BJT

Condensateur

Mofsets

Résistance et potentiomètres

Tyristors

Inductances

Triacs

Double diodes
Diodes

Notice en Français:
J’ai traduit le mode d’emploi et je le mets à disposition en français, ce qui vous montrera d’une part son utilisation et ses possibilités.

TELECHARGER LA NOTICE EN FRANCAIS

Conclusion:

Ce petit testeur multifonctions à un prix attractif (inférieur à 35€), peut devenir un de vos nombreux compagnon quotidien pour tester le bon fonctionnement des composants ou alors les identifier, idéale quand on récupère sur des anciennes platines électroniques.

Vous trouverez cet article chez Banggood sur le lien ici ou en cliquant sur le logo ci-dessous.

Vidéos:

D’autre part, je vous donne deux vidéos prises du net, une qui décrit le contenu du colis avec des exemple de mesure. Et l’autre, de chez Electro-bidouilleur, expliquant le fonctionnement de ce type d’appareil pour faire les mesures et ses limites.

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

FLUKE 18B+

Banggood commercialise maintenant également des appareils de mesure de marque connue, je vais vous décrire le FLUKE 18B+.

Il intègre l’auto range c’est a dire qu’il va se calibrer automatiquement selon la mesure et également un testeur de led indiquant la polarité.

Les fonctions sont: Voltmètre / ampèremètre / ohmmètre / capacimètre / test de continuité / diode / testeur de led / fréquencemètre compteur de cycle
Extinction automatique.

Contenu de la boîte:

La notice

Caractéristiques:

La fonction testeur de led:

Cette fonction vous indique la polarité et également permet de tester le fonctionnement.

Vous pouvez retrouvez cet article sur le site de Banggood sur ce lien au prix de 108,09€ Frais de port compris (piles fournies)

Hisky HCP60 2.4G 6CH

Pour se détendre, avis aux pilotes chevronnés voici un hélicoptère qui peut réaliser les acrobaties les plus folles.

Oui oui la tête en bas.

L’hélicoptère est capable de voler en intérieur comme en extérieur et utilise une radiocommande en 2,4 Ghz.

Description:

Nom: Hisky HCP60 2.4G 6CH Mini Flybarless RC Helicopter
Marque Hisky
Type: HCP60
Plateau oscillant: 120 Degrees
Hélice principale Dia: 165mm
Hélice arrière Dia: 36mm
Batterie: 3.7V 180mAh
Poids: About 32g
Longueur:175mm
Hauteur:70mm
Largeur:40mm
Emetteur: Hisky H-6 transmitter
Mode de radiocommande: Mode 1, Mode 2

Continu de la boîte:

1 x Hélicoptère Hisky HCP60 2.4G 6CH Mini Flybarless RC
1 x H-6 Radiocommande
1 x Batterie
1 x Manuel
1 x hélice arrière d’avance
2 x tournevis
1 x jeu de vis
1 paire d’hélice principale
1 x Cable chargeur USB
1 x Chargeur

Ci-dessous une vidéo de démonstration:

Vous pouvez trouver cet article chez Banggood sur le lien suivant au prix de 68,19 € frais de port compris.

ESP8266 Serial Wi-Fi Wireless ESP-01 Adapter Module 3.3V 5V

Il s’agit d’un petit adaptateur pour un module wifi ESP-01 qui permet de faire une conversion de niveau 3.3V vers 5V. Pour rappel les modules ESP8266 s’alimente en 3.3V vous ne pouvez pas le connecter directement sur l’Arduino qui lui est en 5V.

Le schéma est disponible ici

Cet adaptateur est disponible sur le site de Banggood sur le lien suivant au prix de 2.33€ frais de port compris ( module ESP01 non fourni)

Voila pour la sélection d’article du mois, j’espère vous faire découvrir d’autres articles tout au long de l’année.

Merci à Banggood pour la mise à disposition du matériel

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

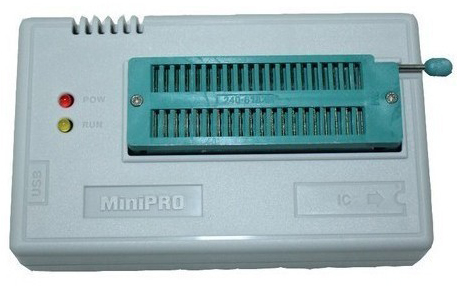

Je vous présente LE programmateur qui peut vous permettre de programmer ou de tester, plus de 14000 composants.

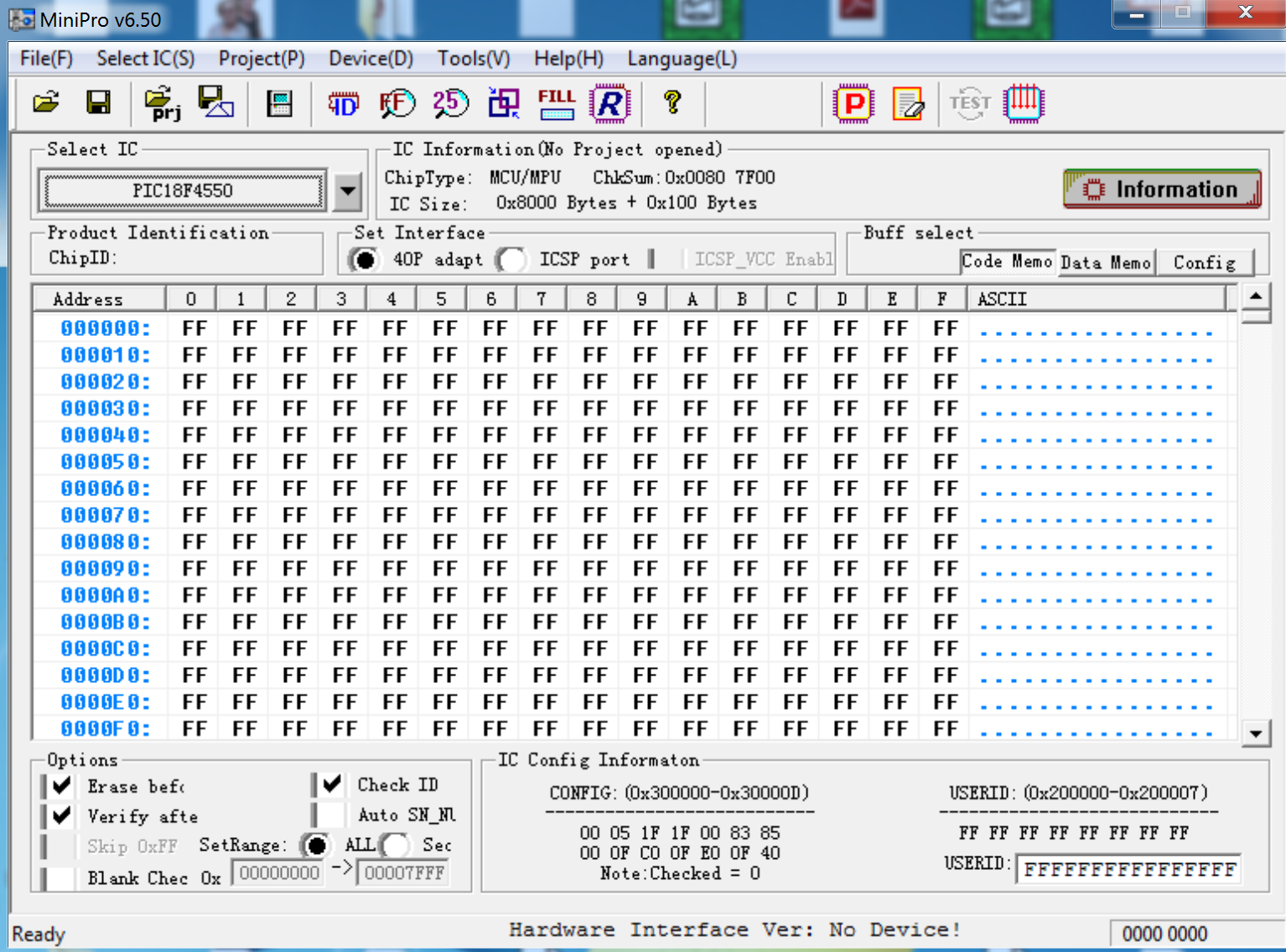

Fenêtre du choix du composant, au compteur 14037 !

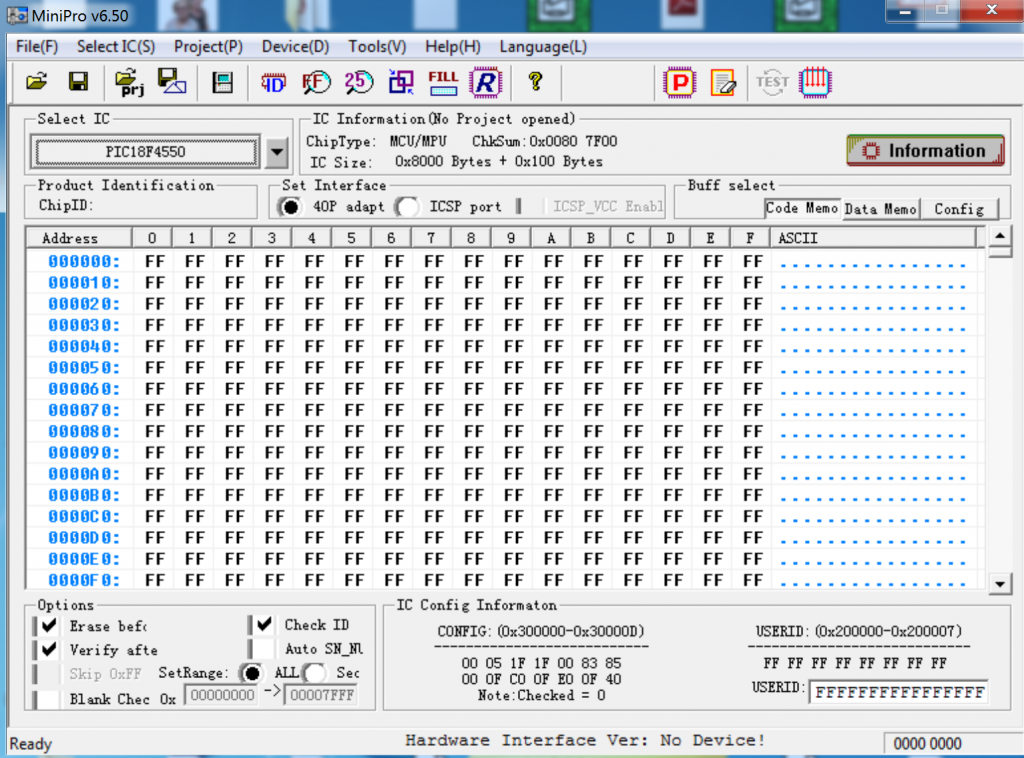

Aperçu du logiciel version 6.50

Caractéristiques:

Vous trouverez sur le lien suivant les composants pris en charge: http://autoelectric.cn/MiniPro/MiniProSupportList.txt

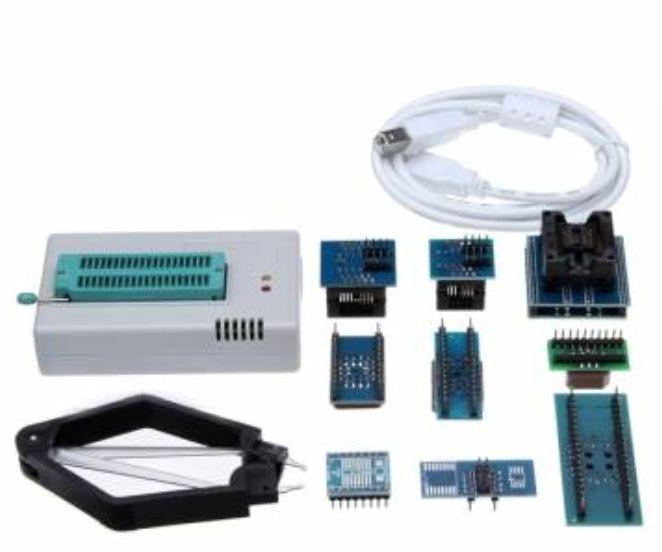

Le Kit avec adaptateur de programmation est disponible chez BANGGOOD à 48,23 € frais de port compris ici

Téléchargement du logiciel support:

Site du fabricant:
http://autoelectric.cn/EN/TL866_MAIN.html

Videos sur le sujet:

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

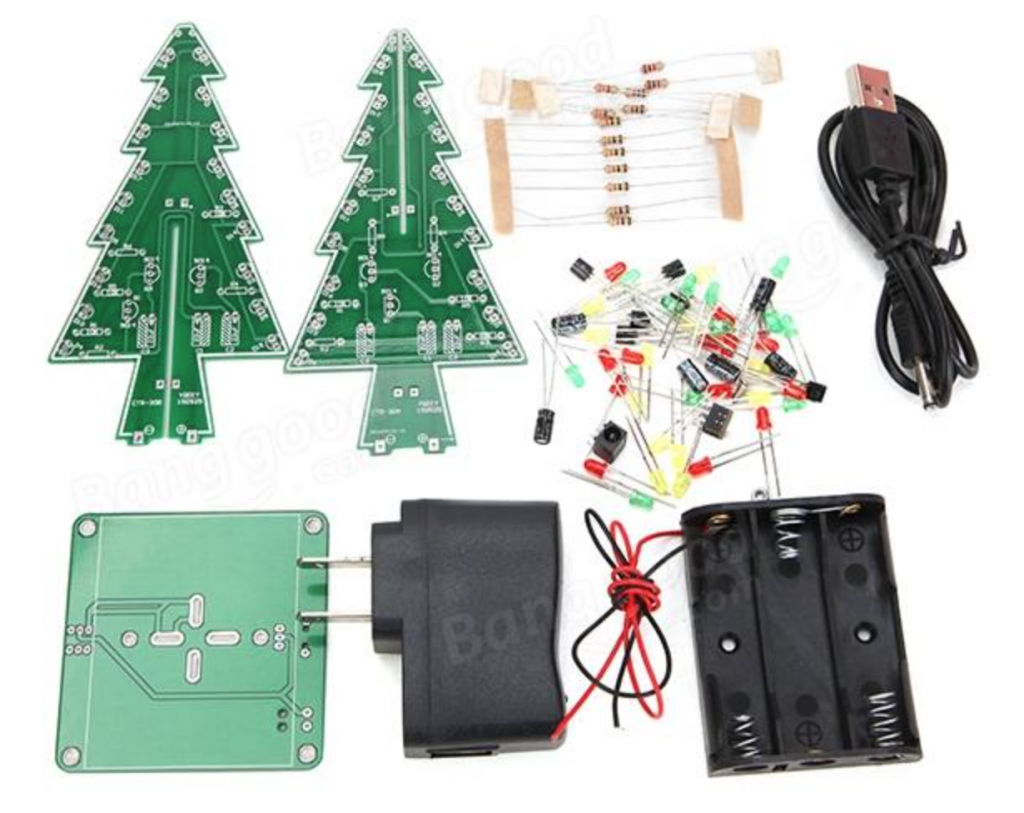

Il ressemble fortement à un sapin Vosgien mais il s’agit là d’un Kit de chez Banggood, idéal pour vos enfants, qui est en plus dans le thème du moment.

Il y a eu 2 kits d’assemblés par un enfant de 7 ans et de 10 ans. Il n’y a aucune difficultés particulières pour la réalisation de ce kit. Il faut faire attention à la polarité des leds et des condensateurs. La soudure sur des cartes pré étamés est beaucoup plus facile pour les enfants.

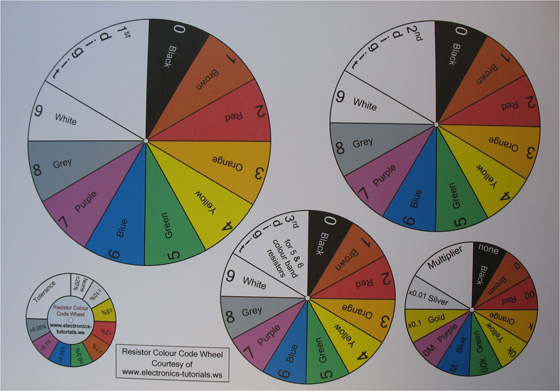

Ce Kit permet d’apprendre le code couleur des resistances à travers la réalisation de disques superposés et également la soudure à l’etain.

Disponible sur le site http://www.electronics-tutorials.ws

Quelques remarques sur le montage:

Il n’y a pas de notice de montage, il manquait une résistance de 10K sur les 2 montages. La valeur de 10K est indiquée sur la serigraphie, celles sans indications ont une valeur de 1K.
Les pastilles carrées pour les leds représentent le +.

Le bloc d’alimentation fourni n’est pas muni d’une prise européen, il vous faudra connecter votre prise USB sur un autre bloc secteur ou alors utiliser le KIT avec 3 piles AA/LR6 non fournies

Il existe 2 Kits disponibles celui qui est monté est la version avec des leds blanches multicolores.

La réalisation en images:


Vidéo de la réalisation:

Retrouvez ce kit au prix de 7,31$ frais de port compris chez BANGGOOD

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Accéder directement à cette page ici ou sur le menu supérieur

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement. Tous les articles en 1 clic ICI

Description:

Démarrage  avec des montage de bases en électronique, puis faire des projets plus complexes, le kit vous aidera à contrôler le monde réel du microcontrôleur avec ses capteurs et ses actionneurs.

Contenu du coffret:

1 x Carte Arduino UNO R3
1 x Câble USB
1 x Carte extension prototype
1 x Mini carte prototype sans soudure
1 x 5V moteur pas à pas
1 x Carte ULN2003 pour piloter moteur pas à pas
5 x LED rouge
5 x LED verte
5 x LED jaune
2 x Capteur de Vibration
1 x Capteur de Flame
1 x Capteur de température LM35
1 x Récepteur Infrarouge
3 x Photorésistante
4 x Capuchons de bouton
4 x Boutons
1 x Potentiomètre ajustable
1 x Buzzer passif
1 x Buzzer actif
1 x cavalier
1 x Carte large prototype sans soudure

1 x Telecommande
1 x Ecran LCD1602
1 x Servo moteur 9G
1 x Boite pour composants
1 x 10p Fil pour montage
30 x Fil pour raccordement(approximativement femelle/femelle et mâle/mâle)
1 x resistance 220ohm
1 x 8*8 Matrice à led
1 x Afficheur 7 segments 1 digit
1 x Afficheur 7 segments 4 digits
1 x IC 74HC595
1 x Connecteur Batterie
1 x 1K resistor plug
1 x 10K resistor plug
1 x Pile 9V
1 x 2.54mm 40pin pin

Vous pouvez vous aider de l’article Capteurs et actionneurs précédemment écrit sur ce blog pour tester les capteurs et actionneurs du coffret.

Ce coffret est disponible chez Banggood sur ce lien au prix de 30,49 $ franco de port.

A ce prix, il n’y a pas d’excuses pour ne pas commencer à programmer et expérimenter l’Arduino

Vous pouvez recevoir un email dès la parution d’un article sur le Blog F8ASB.COM, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.
