Dipôle rotatif 40m: Les photos de la platine du dipole rotatif

Finalement j’ai reçu la platine prototype aujourd’hui, c’est parfait.
Je vous partage quelques photos… dans un article extra

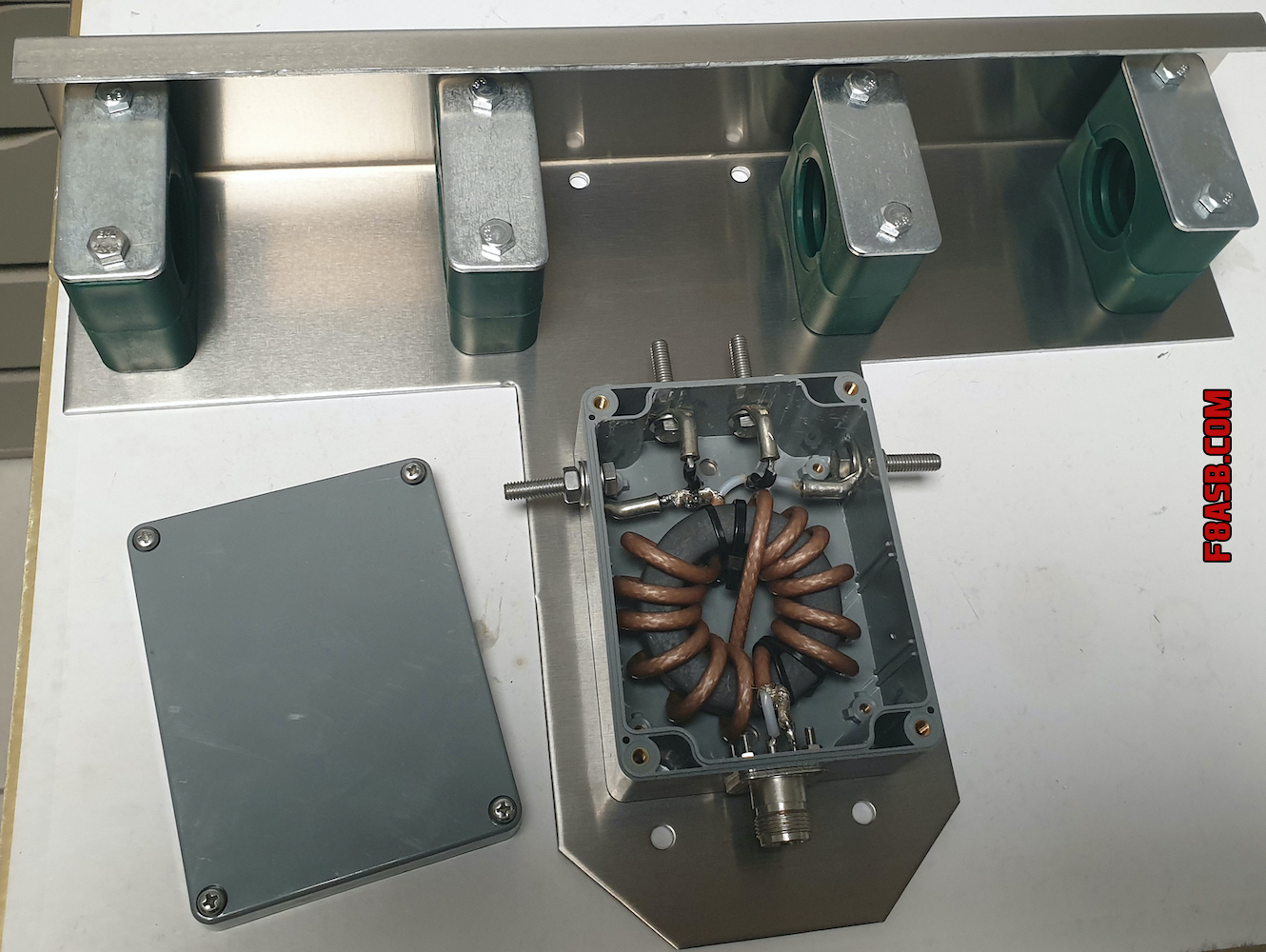

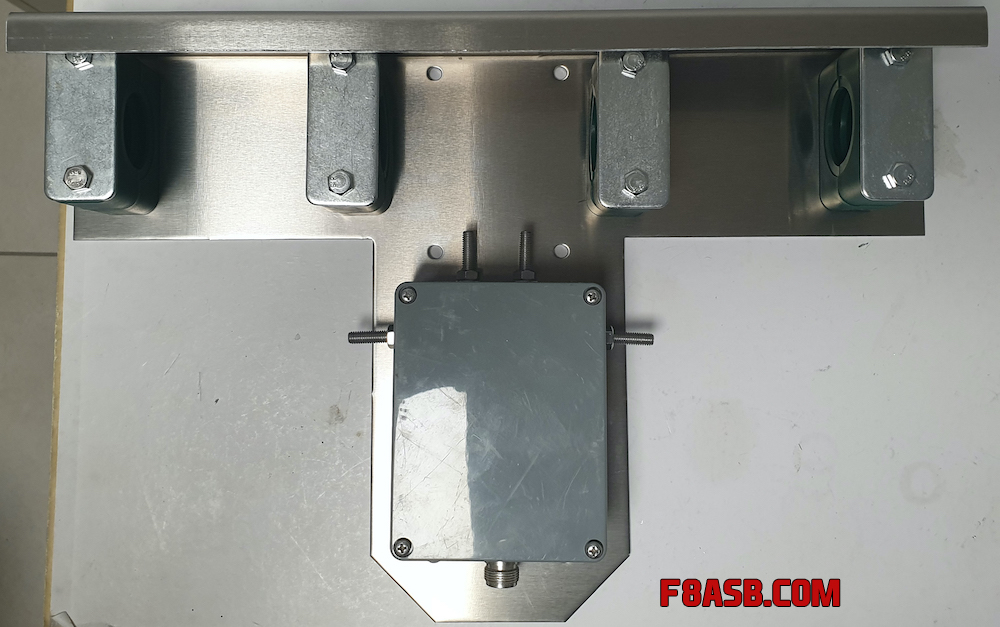

Positionnement du balun et des brides plastiques qui fixeront les tubes aluminium de dia 35mm.
Il n’y pas de trous de prévu pour la fixation du balun afin de laisser la liberté à chacun de percer ou il veut. C’est de l’aluminium donc facile à percer.

L’intérieur du balun décrit dans un article précédent.

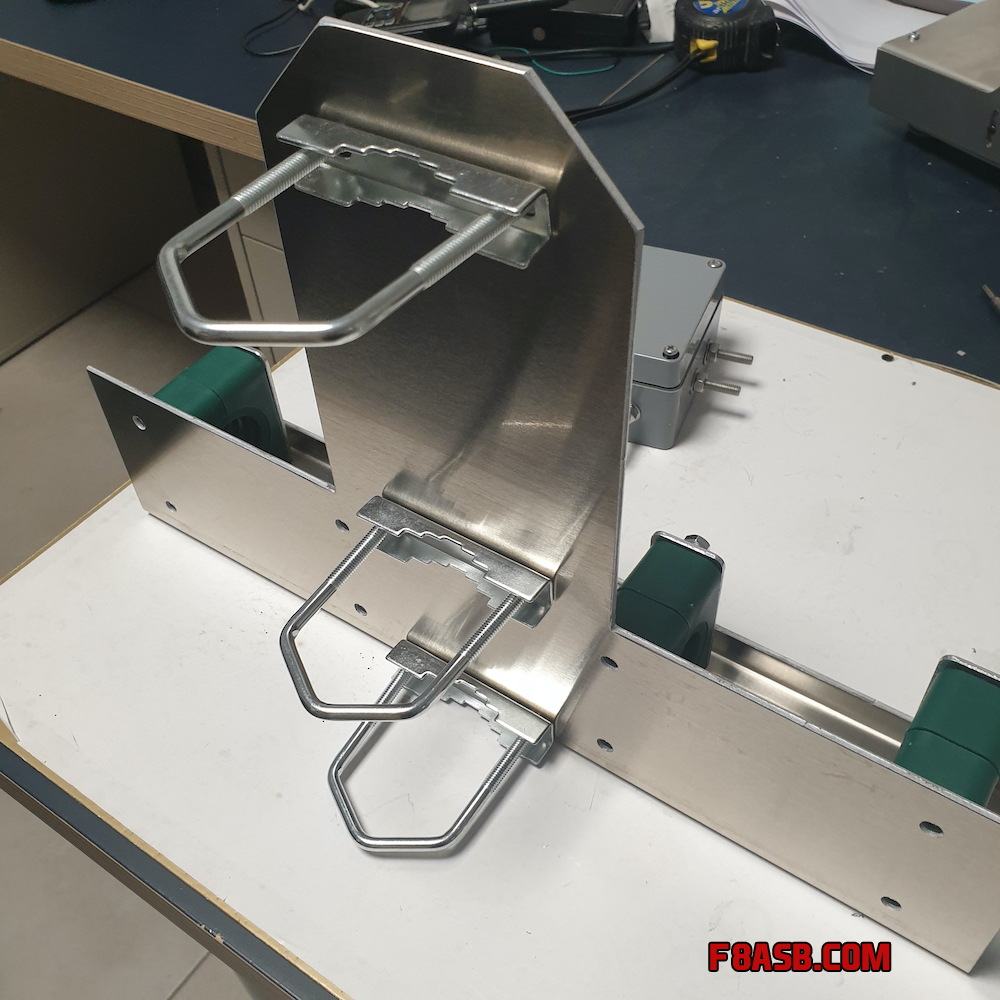

Test de positionnement des étriers de fixation sur mât.

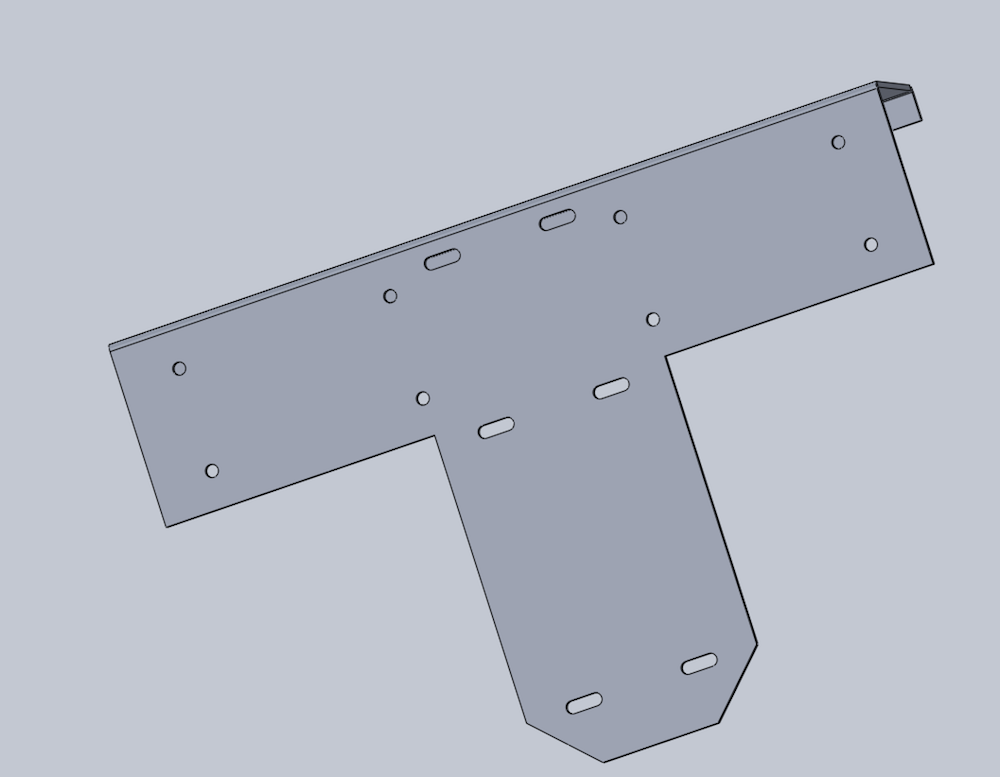

J’avais déjà apporté une modification par rapport à la modélisation de départ avec un pli supplémentaire sur le dessus pour les gouttes d’eau et ajouter de la rigidité.

Je vais également modifier les trous destinés aux étriers par des trous oblongs.
Cela facilitera la mise en place en hauteur.
