Installation de 5 rameneurs électriques tir 10m

Pour faire suite à l’article Réalisation: Rameneur de cible 10m motorisé et après une période de test du prototype.
L’installation a été réalisée sur le stand de Tir de Rambervillers(88).
Dans cet article, vous pourrez voir l’installation des nouveaux rameneurs de cible « maison ».

Pour passer de la phase prototype à la phase de mini série 6 cartes, j’ai réalisé un circuit électronique  afin de simplifier le câblage et d’avoir un version finale plus professionnelle.
Il y a donc maintenant juste une alimentation 12V sur bornier, puis le bouton déporté sur un coffret avec une prise RJ45 et le câblage moteur.

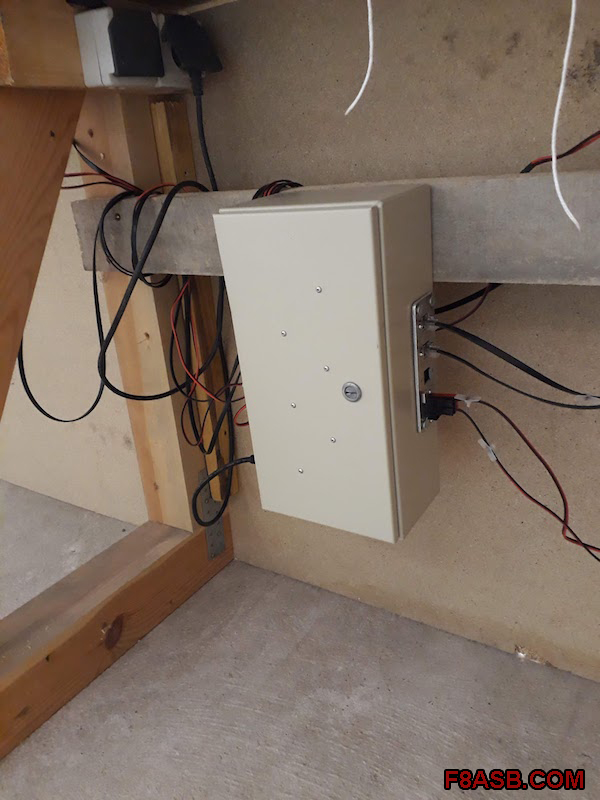

Le tout a été câblé dans un coffret industriel, ou il y a 6 cartes (3×2 cartes superposées dont une carte d’avance).
Une alimentation 12V alimente l’ensemble des cartes.

Le coffret est installé derrière le pas de tir et les câblages passent sous le plan de travail.

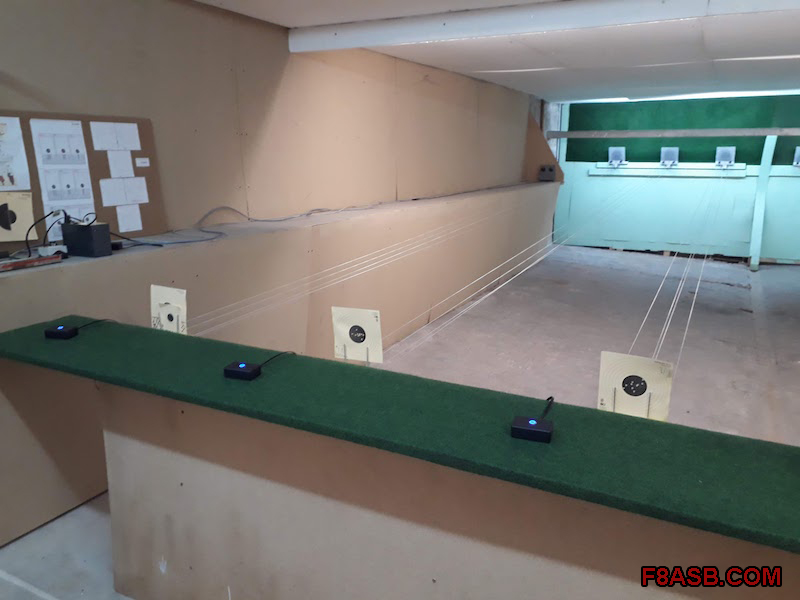

On constate qu’il n’y a plus rien mise a part le boitier sur le plan de travail.
Le boitier convient pour les gauchers et droitiers. Il peut être placé à n’importe quel endroit dans le cadre d’un tireur qui a un handicap.

Pour les fonctionnalités de ce boitier, je vous invite à lire le premier article sur le sujet

L’installation est en test et visible au club de tir de Rambervillers. Je remercie Jean-Luc, le président du club, qui s’investi particulièrement avec les jeunes à l’école de tir et qui a réalisé le câblage des moteurs et des boitiers bouton.
