Réalisation d’une armoire pour pylône

Dans cet article vous retrouverez le détail de la réalisation d’un coffret qui prendra place au pied d’un pylône radioamateur.

L’idée est de faire un coffret au pied du pylône avec différentes arrivées.
A ce jour il est prévu d’amener du 220V, 6 coaxiaux antenne, 2 câbles réseaux, câble pour rotor.
Une armoire (500x700mm) m’a été donné ou j’ai démonté la plaque du fond et je l’ai remplacée par une tôle inox personnalisée.

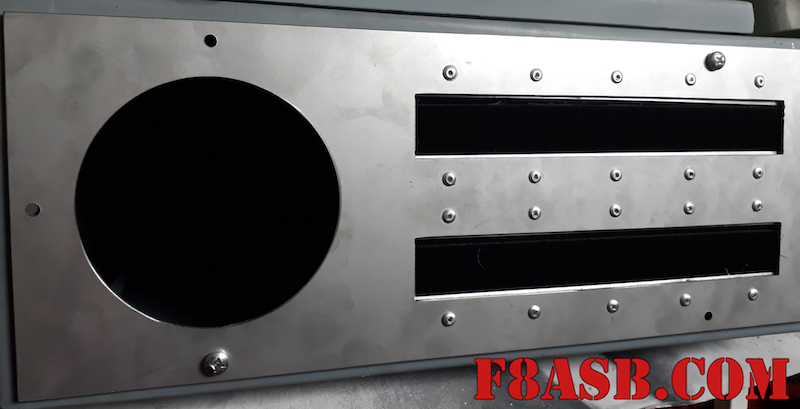

Le dessous du coffret comporte, une tôle en Inox avec 2 types d’orifices:
Un trou circulaire de 125mm qui accueillera la gaine qui va de la station, jusqu’au pied du pylône.
Les 2 autres trous rectangulaires seront destinés aux sorties. Après avoir échangé avec plusieurs OMs, j’ai retenu l’idée de F5XG pour faire l’étanchéité.
Les presse étoupes ne me convenaient pas, car très contraignant si des modifications doivent être apportées.

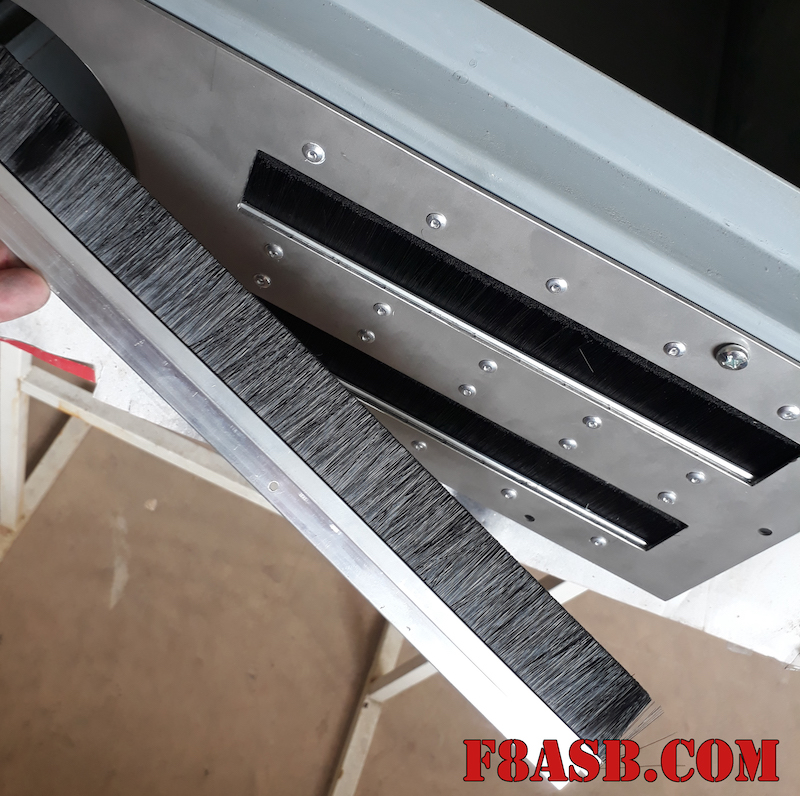

Pour la partie rectangulaire, j’ai utilisé des balais d’étanchéités de porte, j’en ai superposé 2, l’une sur l’autre.Ils sont rivetés sur la tôle de fond.
En parallele, j’ai réalisé un chassis pour fixer le coffret et le mettre à une hauteur confortable de travail.

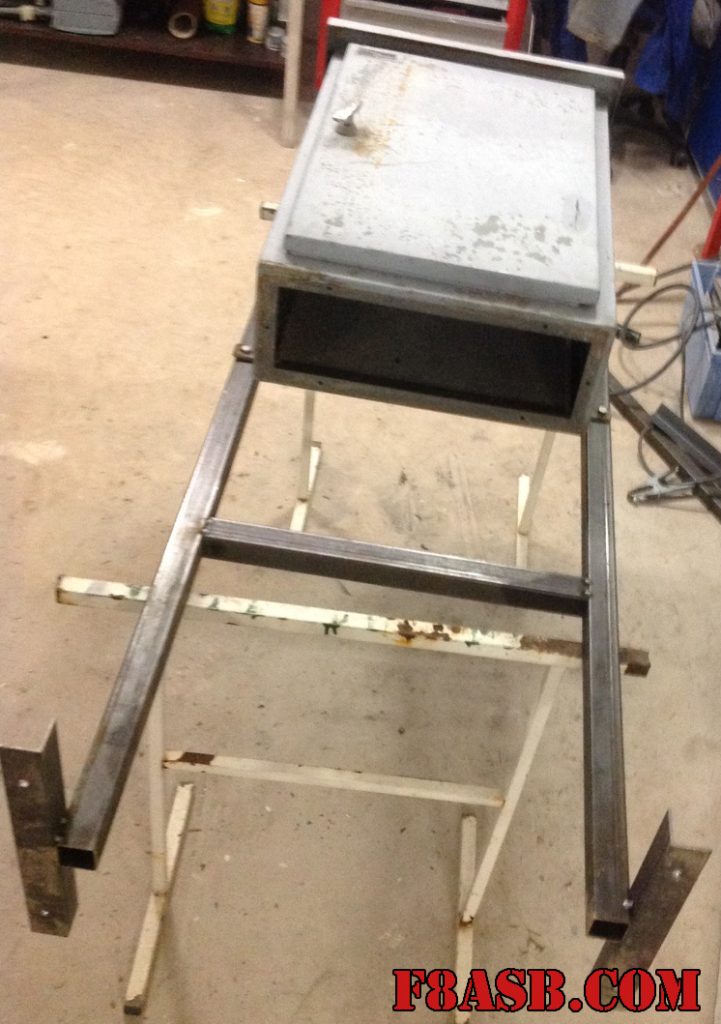

Photo du châssis juste pointé et presenté sur le coffret qui lui est brute avant préparation et peinture avec de la galvanisation à froid mat.
La barre du dessous sera utilisé pour fixer les câbles.

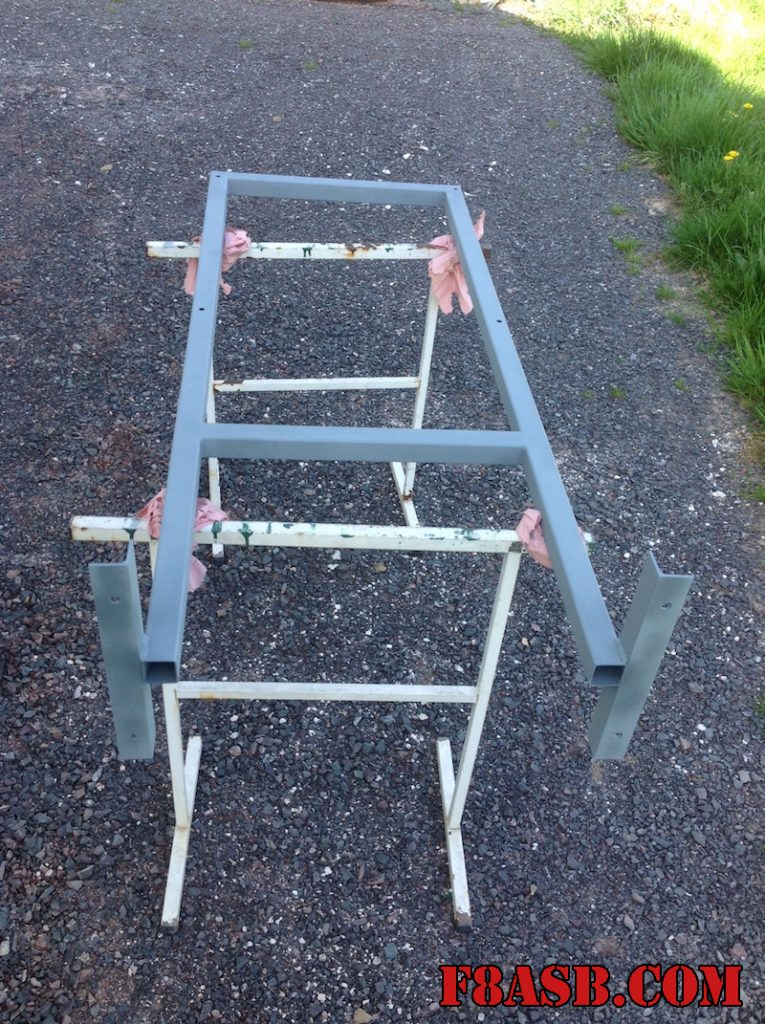

Voici le châssis soudé et peint, il est prêt à être impanté au pied du pylône.

Le chassis est fixé au sol sur la massif en béton du pylône.

La prochaine étape sera la fixation d’une grille au fond du coffret et la réalisation du câblage de l’armoire. Cela fera l’objet d’un autre article.
