BANGGOOD: Station de soudage 4 en 1, Saike 909D

station_soudage1Dans cet article, vous pourrez découvrir une station de soudage 4 en 1, Saike 909D
de chez BANGGOOD.
On manque tous de place sur notre plan de travail, cet article peu apporter une solution à l’optimisation de votre espace de travail. Je dis peut apporter car l’espace libre chez tout bricoleur qui se respecte est difficile à conserver ;).

logo
Cette station propose 4 fonctions:

1-Fer à souder
2-Station air chaud
3-Alimentation
4-Voltmètre

Le colis:

station_soudage2 station_soudage3

station_soudage4

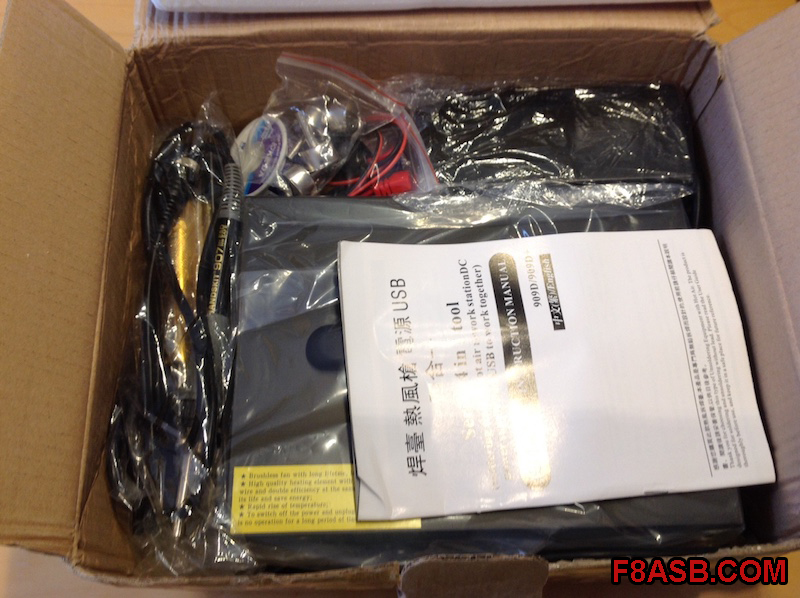

Colis bien réceptionné avec un emballage de qualité et du polystyrene pour protéger le matériel.

station_soudage6

Contenu du colis:
Station de soudage
Cable d’alimentation
Pompe à dessouder
Fer à souder
Support fer à souder et son éponge
Air chaud et son support
Pointes pour mesure
Adaptateur pour alimentation ou mesure
Stylo pour flux
Jeu d’embouts pour Air chaud
Jeu de pannes pour fer à souder
Une bobine d’étain
Une bobine de fil cuivre fin vernie
2 pinces brucelle
Notice d’utilisation
station_soudage11

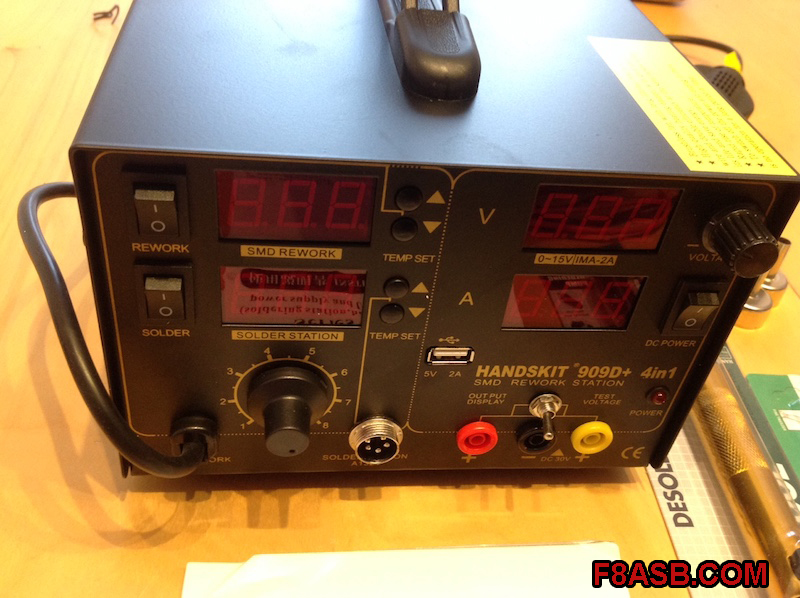

Voici la façade de la station de soudage:
On y retrouve 4 afficheurs, sur la gauche la partie soudage air chaud et fer à souder. Les boutons à coté des afficheurs permettent d’ajuster la température de consigne de la partie soudage. Le potentiomètre en dessous permet le réglage du flux d’air de la station air chaud.

Sur la droite, c’est la partie alimentation et mesure de tension. Le potentiomètre en haut à droite permet d’ajuste la tension d’alimentation (0 à 15V), le bouton juste en dessous permet la mise en route de l’alimentation.
Un autre interrupteur situé au-dessus des borniers de connexion est utilisé pour basculer les afficheurs soit pour l’alimentation ou soit pour la mesure.

station_soudage7

Essai du fer à souder:
La température maximale est de 480°C le manche est petit et recouvert d’une texture adhérente, très bien. La montée en température est très rapide.

station_soudage5Essai de la station air chaud:
La température maximale est de 480°C le manche est également compact et ergo-dynamique . La montée en température est très rapide.

station_soudage10Essai du voltmètre ampèremètre, celui-ci est capable de mesure une tension de 0 à 30V.

station_soudage8Essai de l’alimentation, celle-ci peut fournir une tension de 0 à 15V à 2A. A noté qu’il y a un connecteur USB qui fourni lui 5V à 2A, pratique pour brancher les cartes Arduino, raspberry etc..

station_soudage9

Voici une vue de ce qu’il y a à l’intérieur, le câblage est soigné pas de mauvaise surprise.

station_soudage12

En conclusion, cet ensemble est vraiment très bien et fourni la globalité du matériel pour bien démarrer en électronique.

Vous pouvez trouvez ce kit à un prix inférieur à 150 euro port compris chez Banggood.
