Carte prototype DRA818

En complément de l’article sur le module DRA818

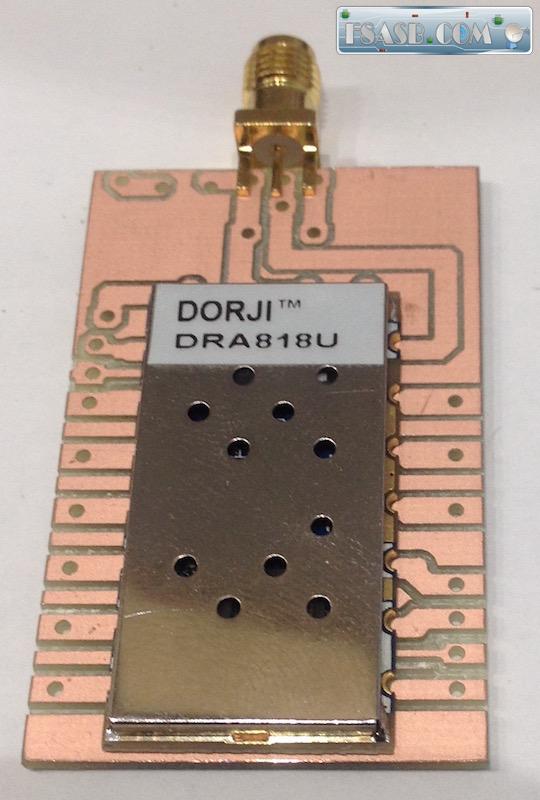

protodr818

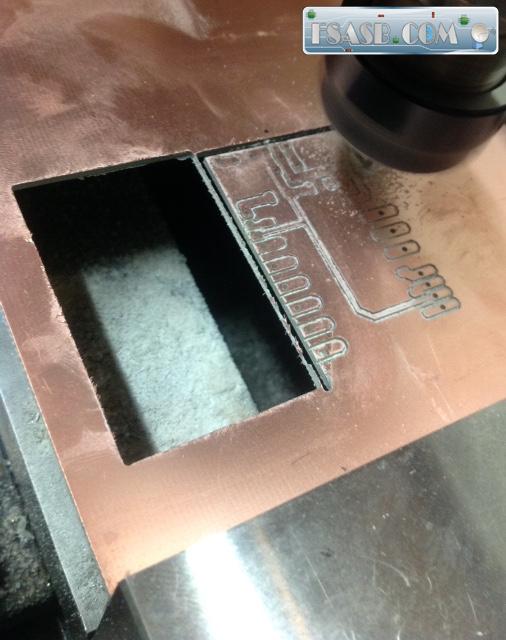

Je dois passer maintenant aux tests et cela passe par la réalisation d’une carte prototype.La technique de réalisation est par gravure CNC en utilisant le logiciel Target 3001 . Voir article précédent.
FullSizeRender

Pour cette carte simple, je n’ai pas réalisé de schéma, il y aura 3 pins en bas à gauche pour la programmation via RS232 (Txd, Rxd, Gnd). Et le cavalier en haut a gauche pour commuter la puissance.
Une diode 4007 a été ajoutée pour faire baisser la tension supportée par le module (3,3V-4,5V) pour alimenter la carte avec un 5V standard.
Possibilité de souder les 2 types de connecteur SMA.

drasoudeEnsemble fini prêt à tester.

Pour ceux qui ne veulent pas s’embêter la carte existe toute faite sur hamshop.cz

Vous pouvez recevoir un email dès la parution d’un article sur le Blog, entrez votre mail sur la fenêtre à droite et cliquer sur abonnement.
Ce contenu a été publié dans cnc, electronique, radioamateur, target3001, avec comme mot(s)-clé(s) , , , , . Vous pouvez le mettre en favoris avec ce permalien.

2 réponses à Carte prototype DRA818

  1. Ping : Carte prototype DRA818

  2. Warnimont Michel dit :

    bonjours, voici un lien ou il existe un petit kit avec le dra818 …je l’ai reçu et monter …..il
    fonctionne bien avec quelque petite modification …mettre un refroidisseur sur le 7805 ainsi qu’un haut parleur un peu plus gros.
    73 Michel F5RTF
    http://www.svet-el.si/english/index.php/shop/product/70-kit-weekend-project-vhf-radio-station-all-components
