Target 3001: Componiverse sur la V17

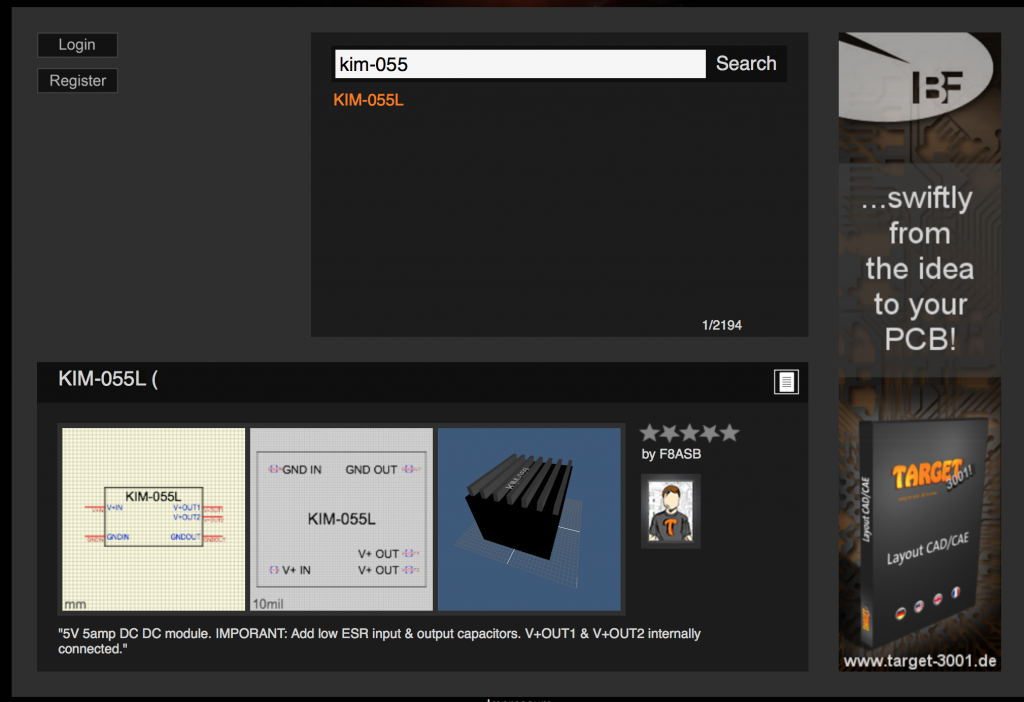

componiverseTarget 3001 possède maintenant une bibliothèque de partage de composants crées sur un site web. http://componiverse.com

componiverseex

J’ai donc testé cette nouvelle fonction et crée 2 nouveaux composants utilisés sur le projet de carte SVXLINK.
c_3D3
Composant KIM-055L

J’ai réalisé les ailettes du radiateur en gris clair pour les faire ressortir, car sur le produit d’origine tout est noir.

c_3D2

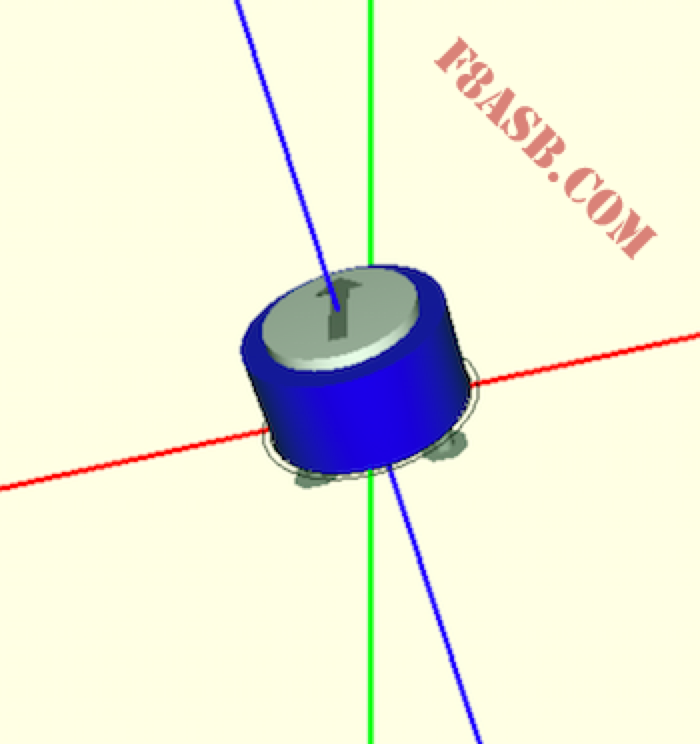

Ensuite les potentiomètres bleu avec le petit curseur de réglage.

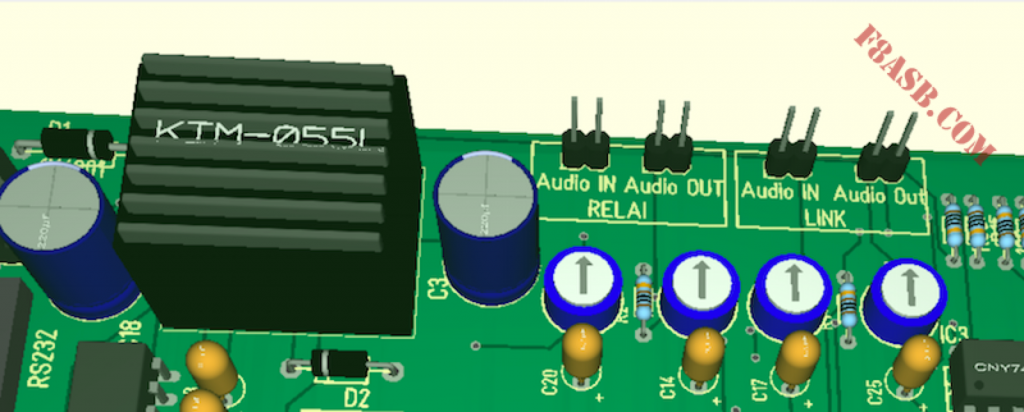

c_3D1Résultat final avec l’intégration des composants sur la carte.

Ces liens peuvent vous intéresser:
modification d’un modele 3D
import fichier STEP
création d’un modèle 3D

c_3D4

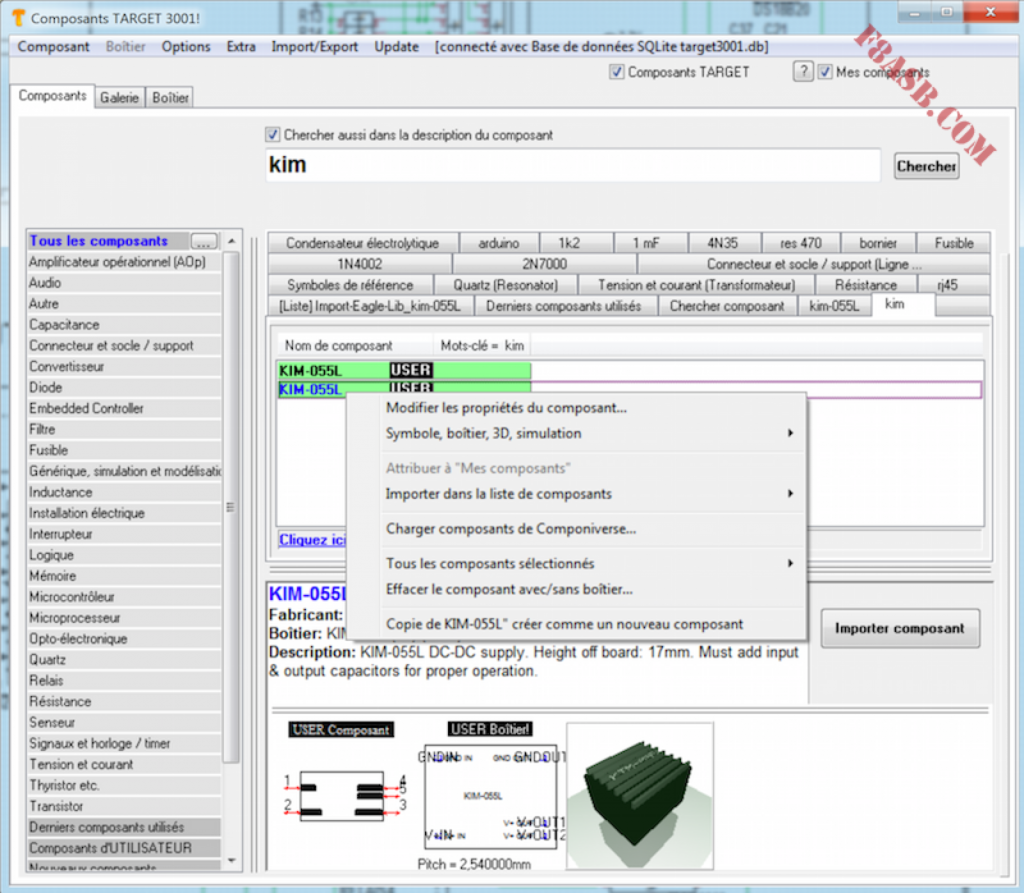

Une fois que votre composant est crée, sur clique droit vous avez la possibilité de la charger sur componiverse.

3D6

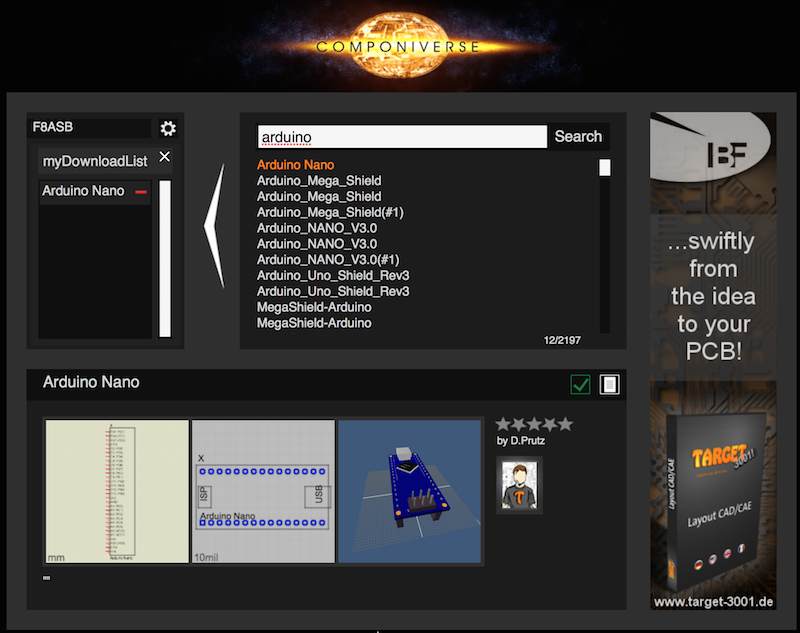

Vous avez biensûr la possibilité de profiter des composants crées par d’autres.  Faire une recherche par nom et ensuite avec la flèche blanche placé dans votre liste « myDownloadList »

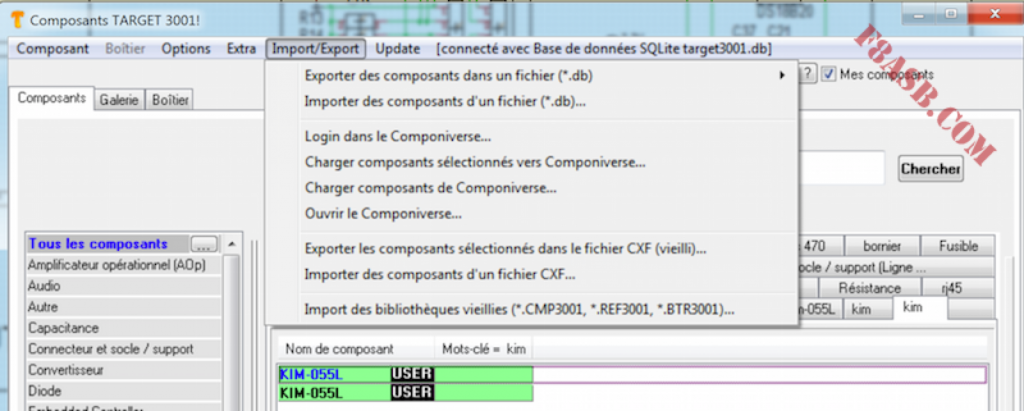

c_3D5Ensuite aller dans le menu composant et aller dans Import/Export et choisir charger composants de Componiverse.

Et voila, vous avez une belle carte Arduino nano pour votre projet.
package
