SVXLINK: Nouvelle interface relais



svxlink new board

Je vous présente aujourd’hui la nouvelle interface pour SVXLINK.

Comment est née cette interface?
Tout simplement lors de nos échanges à la 3ème rencontre F1ZBU/F1ZBV lors d’échanges avec les Oms présents: F5SN, F5UII, F5XG, F8GHE, merci à eux, pour leurs idées, conseils et informations.

Il y a donc l’avant et l’après 17 mai 2015! et pourquoi pas une réunion  responsable de relais en 2016 😉
Ci-dessous, une description complète de la carte et des fonctions qui sont implantés à ce jour.

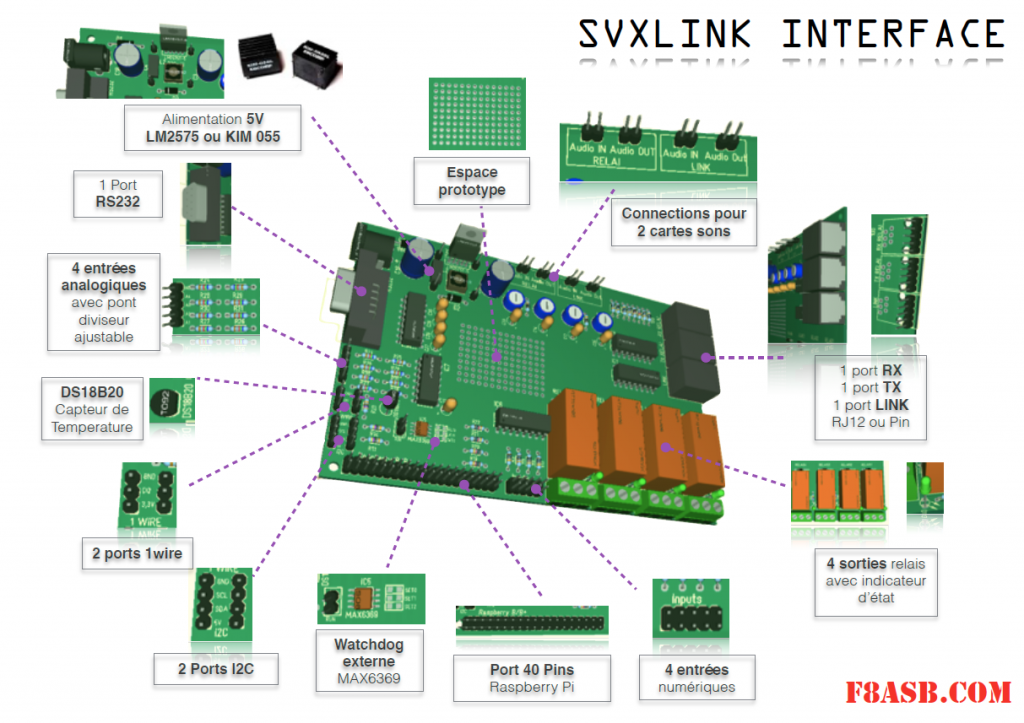

svxlink interface new

Les caractéristiques de la carte sont les suivantes:

Dimension 150x100mm
1 port RS232
2 ports 1WIRE + Capteur T° DS1820
4 entrées digitales
4 entrées analogiques
4 sorties sur relais avec indication par led
2 port I2C
Alimentation 5Volts intégré par LM2575 ou KIM055
Réglage des niveaux par potentiomètre
Watchdog externe durée parametrable par straps soudés
Un espace prototype
Connection 40 pin pour raspberry
La carte alimentera le raspberry par le connecteur 40 pins

Mais pourquoi tout ça?

Voici un exemple d’application:

Le capteur de T° mesure la température ambiante de l’armoire relais, il pourrait très bien activer une thermo résistance pour maintenir les cavités à température ambiante. Indiquer cette température en vocal sur l’air.
Possibilité grâce au relais de commuter en petite puissance.
Possibilité de couper l’alimentation pour passer en mode batterie.
Les entrées analogique permettront d’avoir le Smètre mais également de mesure la tension d’alimentation ou la tension de batteries, un relais pourra alors couper l’alimentation batterie pour les préserver.
On pourrait connecter un écran LCD / GLCD/ des boutons sur le port I2C, une réelle interface homme/machine qui afficherait les états relais ou événements.
Les entrées numériques peuvent indiquer la présence secteur, l’ouverture de la porte.
L’installation vous enverra tous les soirs un rapport d’activités.
Un page html indiquant les mesures et l’état de toutes les E/S en temps réel.

Vous l’aurez certainement compris les possibilités sont immenses et liées à votre imagination.

Comment svxlink gère tout ça?

C’est trés simple il gère uniquement la commutation PTT et détection squelch ainsi que les mixages audio. Il gère également des interconnexions directs ou en passant par echolink et la synthèse vocal.

Pour tout le reste c’est à nous,à vous de programmer. L’univers Linux va permettre tout ça, par exemple la partie affichage sera gérer par un petit programme qui ira lire les fichier LOG de l’application et l’affichera sur l’écran.
Toutes les variables d’état ou de mesures peuvent être partagés entre les applications.
L’utilitaire CRON peut permettre de programmer des scénarios à heure programmé, par exemple l’envoi d’un email à heure fixe avec les infos relais du jour.

Il y a donc un gros travail de programmation,(python, php, tcl, etc..)  si vous êtes intéressé vous pouvez me contacter pour rejoindre l’équipe en cours de constitution.

Le projet sera OPENSOURCE ! chaque module logiciel crée sera décrit et fourni.

La carte va bientôt voir le jour, j’ai encore besoin de faire quelques tests avant de valider le projet.

Une serie de 20 cartes sera fabriquée le prix de la carte nue 100x150mm sera comprise entre 10 et 15 euros frais de port compris (France). Si vous êtes intéressé par le projet vous pouvez vous pré-inscrire via le formulaire de contact. premier inscrits / premiers servis.

pré-reservation: reste 0/20 maj 09/06/15
Remplir le formulaire de contact pour la liste d’attente.

L’actualité sur cette carte à suivre sur ce blog……
