PoLabs: Nouvelle carte contrôleur CNC PoKeys57CNC

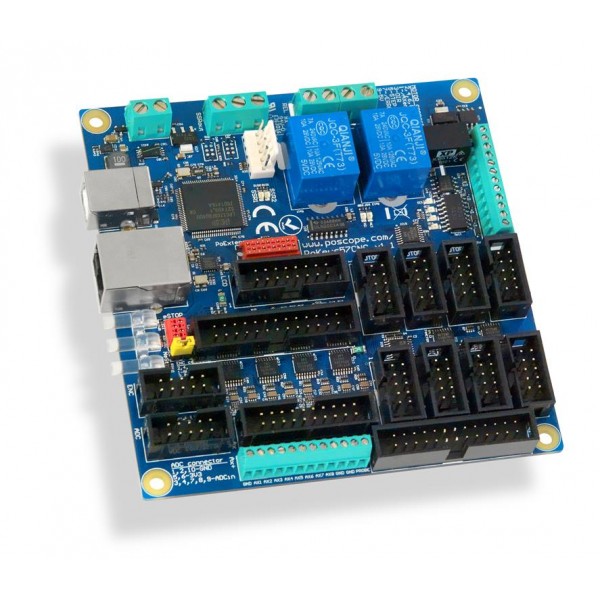

Picture 7862 (Medium)-600x600

Une nouvelle carte pour Machine CNC vient de sortir, il s’agit de la PoKeys57CNC.

PoKeys57CNC est un mélange entre une carte Pokeys et une carte contrôleur de moteur. Le dispositif s’adresse principalement pour contrôler jusqu’à 8 moteurs STEP / DIR  (moteurs pas à pas, des servomoteurs, etc.) dans diverses applications avec l’ajout de puissantes fonctionnalités du Pokeys. Appareil contient des connecteurs dédiés munis de drivers moteur, commande manuel externe, (compatible HD44780 ) module LCD, etc. En outre, 5 entrées analogiques avec une résolution de 12 bits sont disponibles. L’appareil dispose également de quatre sorties à collecteur ouvert avec  isolation galvanique et 0-10 V sortie analogique isolée.

L’appareil fonctionne avec le noyau PoIl et est entièrement compatible avec le logiciel de programmation graphique PoBlocks, apportant un contrôleur logique programmable lié à une carte de commande de moteur. PoBlocks peut être utilisés pour automatiser simplement différents périphériques et échanger des données avec d’autres applications qui utilisent le dispositif PoKeys57CNC.

Les produits USB Pokeys intègre le support pour le clavier virtuel USB et joystick USB virtuel, qui peut être utilisé pour émuler un clavier USB standard et joystick. Les broches d’entrée numériques peuvent être associés aux touches du clavier et joystick virtuel, tandis que les entrées analogiques peuvent être mappés à des axes de joystick virtuel. La configuration est simple en utilisant l’application de configuration Pokeys graphique intuitive, où chaque fonction peuvent également être testé.

Un connecteur PoExtBus / PoNET dédié peut être utilisé pour étendre le nombre de sorties numériques pour 80 sorties supplémentaires sous la forme de sorties à relais ou sorties à collecteur ouvert. Il peut également être utilisé pour connecter différents périphériques supplémentaires ( PoKeysKBD48CNC pendant) et des capteurs I2C.

Options:

  • Supporté par le plugins PoKeys Mach4 et Mach3
  • Compatible  USB 1.1/2.0 HID standard,
  • Simulation clavier standard Anglais (Avec les touches directionnelles),
  • Simulation joystick USB standard  (6 axes, 32 bouttons ),
  • Ethernet 10/100 avec client DHCP client ou IP fixe,
  • Connection TCP ou UDP avec le périphérique,
  • Support du Modbus TCP  (accès aux digital IO, analog inputs, encoder, compteur digital , sortie PWM, écran LCD, PoExtBus, clavier matrice),
  • Interface Web avec un nouveau tableau de bord I/O et la gestion de plusieurs compte utilisateurs,
  • 28 entrées/sorties ( configurable par logiciel) avec résistances pull-up et et disponible comme un clavier virtuel USB. Il y a 4 sorties digitales dédiées,
  • 5 entrées analogiques (12-bit) avec filtre low-pass  (4 entrées analogiques munies de low-pass filter  coupure de fréquence 1.9 kHz ),
  • Entrées encodeur par paire avec trois encodeur à grande vitesse dédiée supplémentaires et une entrées codeur à très haut débit,,
  • Compteur digital sur entrée digitales dediées,
  • 8 axes hautes performances  125 kHz pulse engine avec concepteur moteur dediés,
  • up to 16×8 matrix keyboard with triggered keys/alternate function support,
  • up to 5 high-speed fully configurable PWM outputs (25MHz PWM timer) – two of them with open-collector transistor outputs,
  • Dedicated connector for HD44780-based character LCD support (up to 4×20 characters),
  • Connecteur dédié pour PoPendant1
  • Supporte PoExtBus pour ajouter jusqu’à 10 registres à décalage externes (par exemple PoExtBusOC16, PoExtBusRE, etc.),
  • Supporte PoNET  (clavier CNC 48-touches),
  • Protection en cas d’interruption de communication,
  • Supporte plus de 100 capteurs, en utilisant le bus I2C bus, 1-wire  ou les ports analogiques classiques,
  • Logiciel intuitif et facile ,
  • Supporte une communication personnalisée grace à la library DLL et la documentation du protocole fourni pour les autres systèmes.

PoKeys57CNC



Retrouvez toutes les informations sur le site: http://www.poscope.com/PoKeys57CNC
