F1ZBV/F1ZBU: Le rack alimentation

c_alim11

Pour faire suite aux descriptions précédentes, voici la description du rack d’alimentation. Le choix s’est porté sur deux alimentations à découpage + batteries. L’objectif étant d’avoir une alimentation de secours sur place, commutable directement par un bouton.

c_alim10

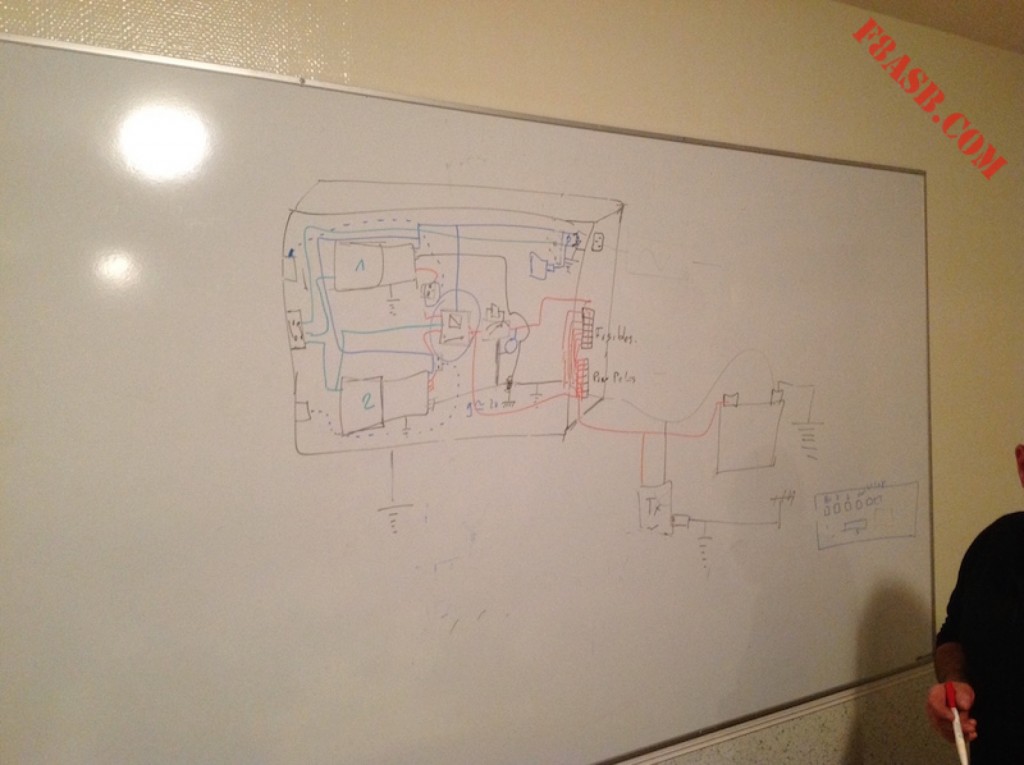

Une réunion au radioclub a permis de faire le cahier des charges et de faire notre premier synoptique. La difficulté est de canaliser les idées afin de réussir à remplir l’objectif réaliser l’alimentation en 3 semaines pour l’installation prévue le 20 décembre.

Nous avons ensuite acheté des alimentations 12V 30A sur Ebay pour 45,78 € euros port compris les deux.

alim 12V 30A

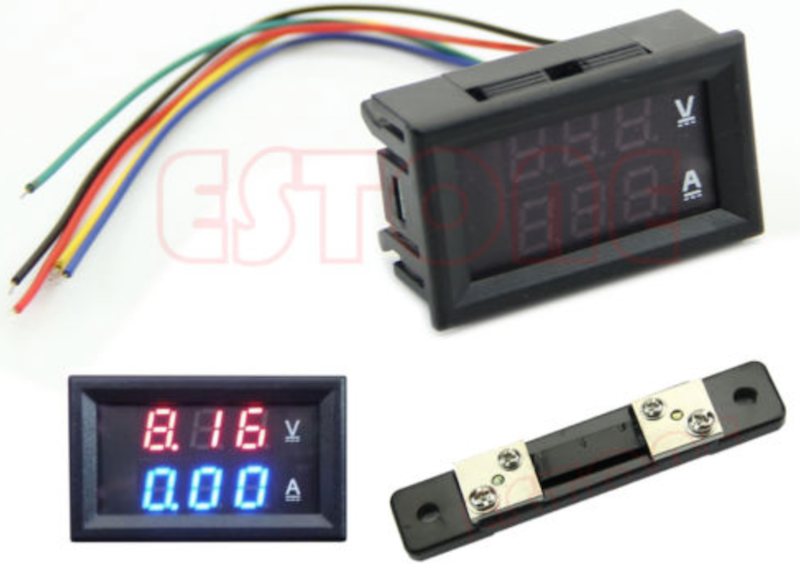

Des afficheurs avec shunt sur ebay à 5,09 €.

afficheur



Des connecteurs Powerpole:

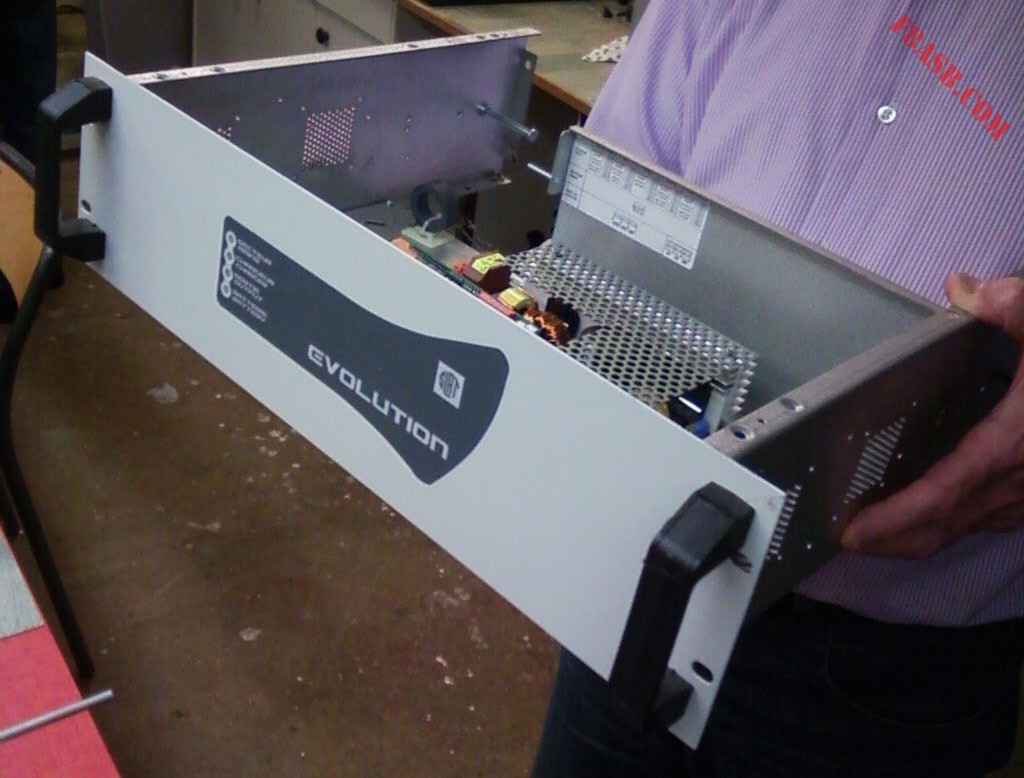

UnknownUn rack 19″, nous avons juste récupérer les poignées et les cotés d’un rack donné par le Radioclub F8KGY de Thionville ainsi que les batteries.

rack

Assemblage du rack et présentation des périphériques à intégrer:

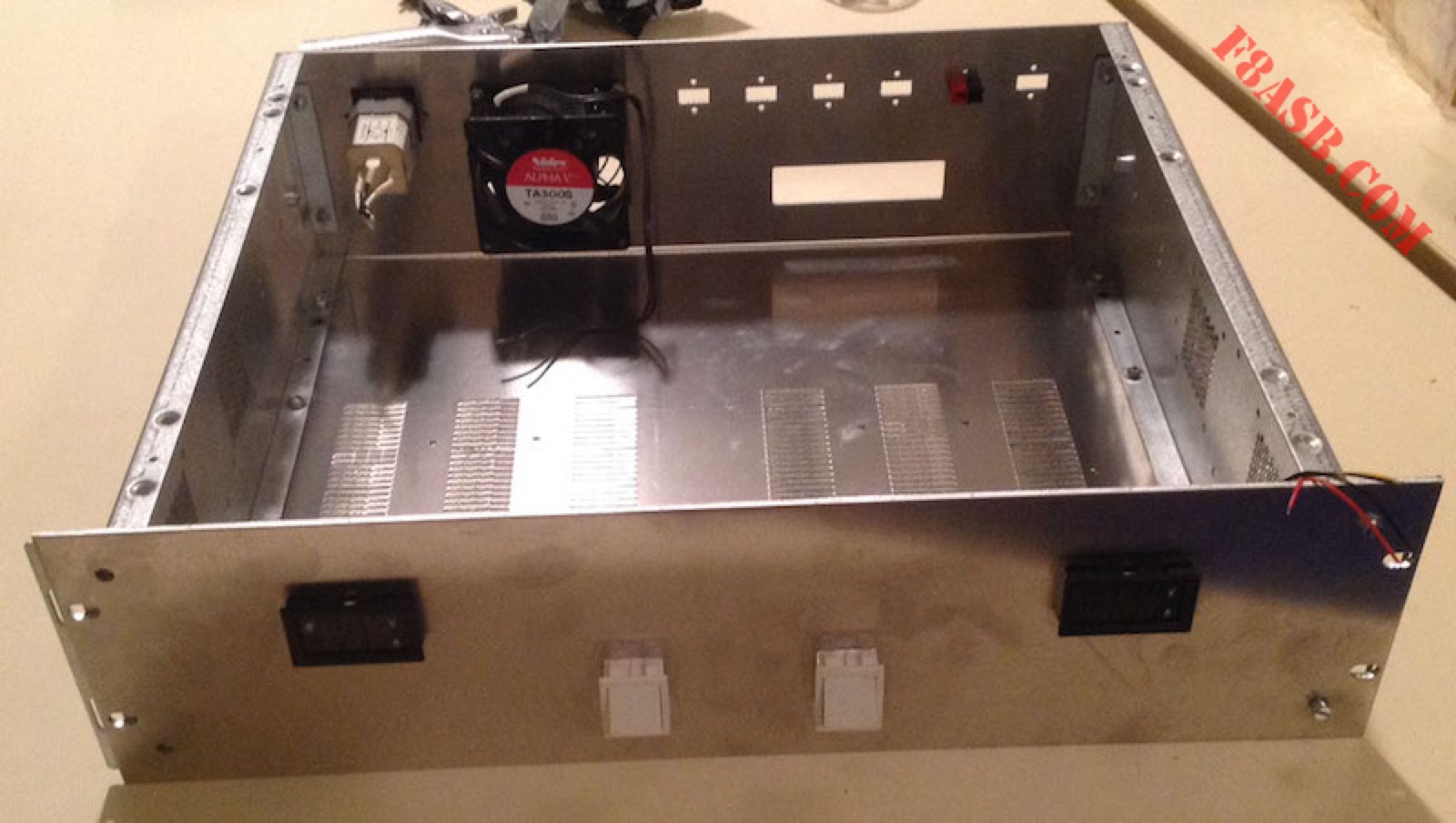

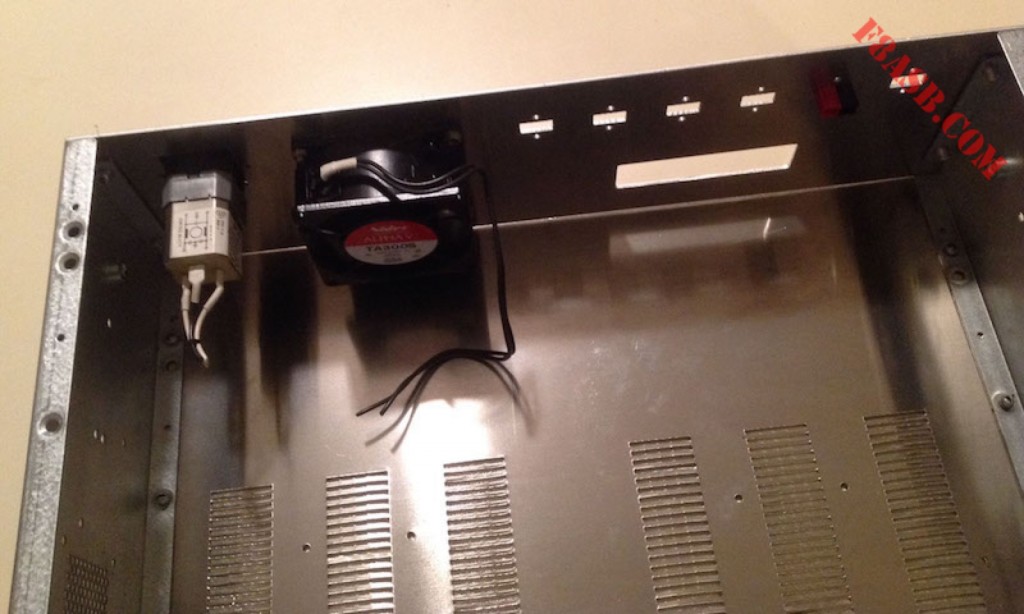

c_alim2 c_alim3
Integration d’un ventilateur et d’une prise alimentation informatique avec filtre et fusible.

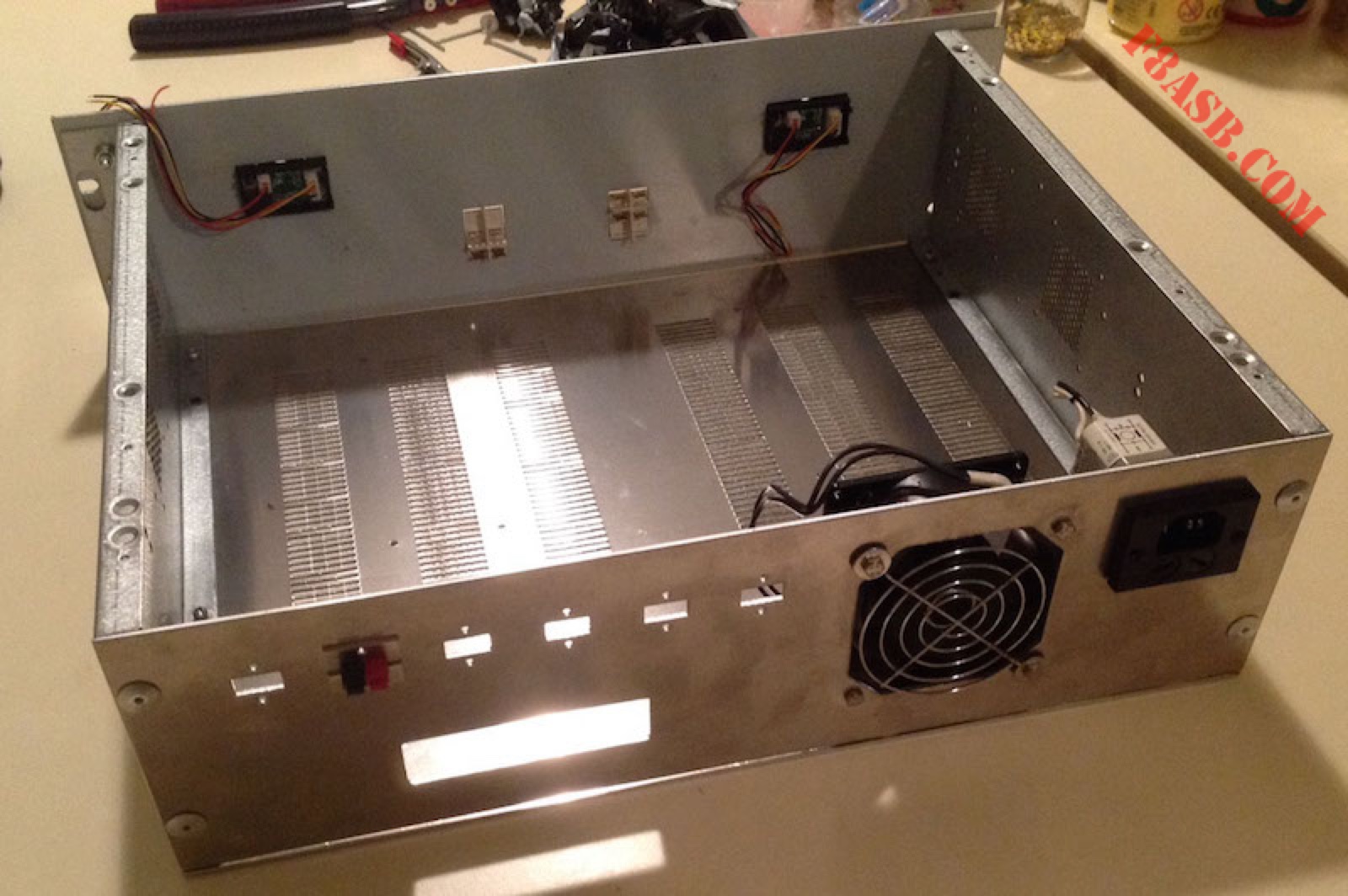

c_alim4intégration des afficheurs et d’un powerpole.

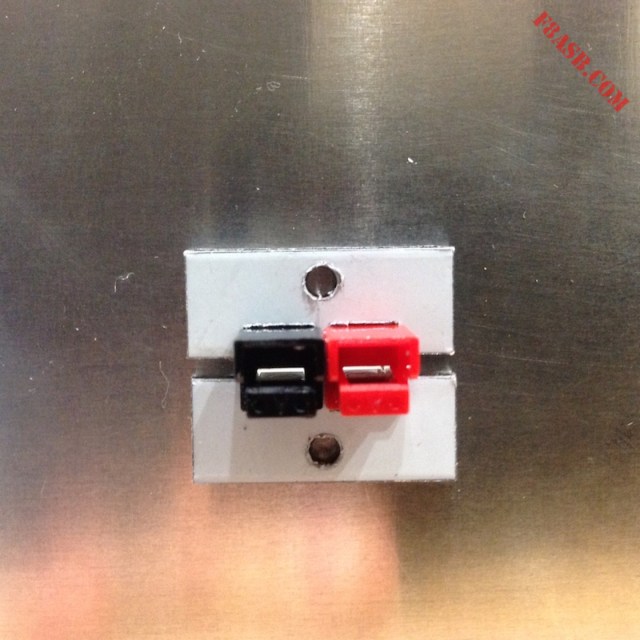

c_dstar2

c_alim5 c_alim6

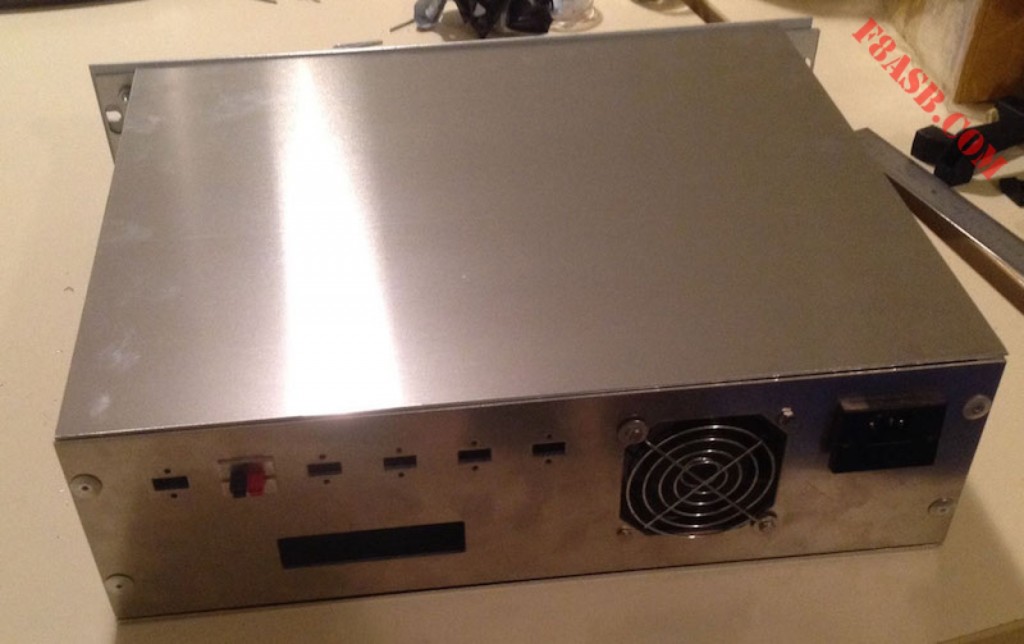

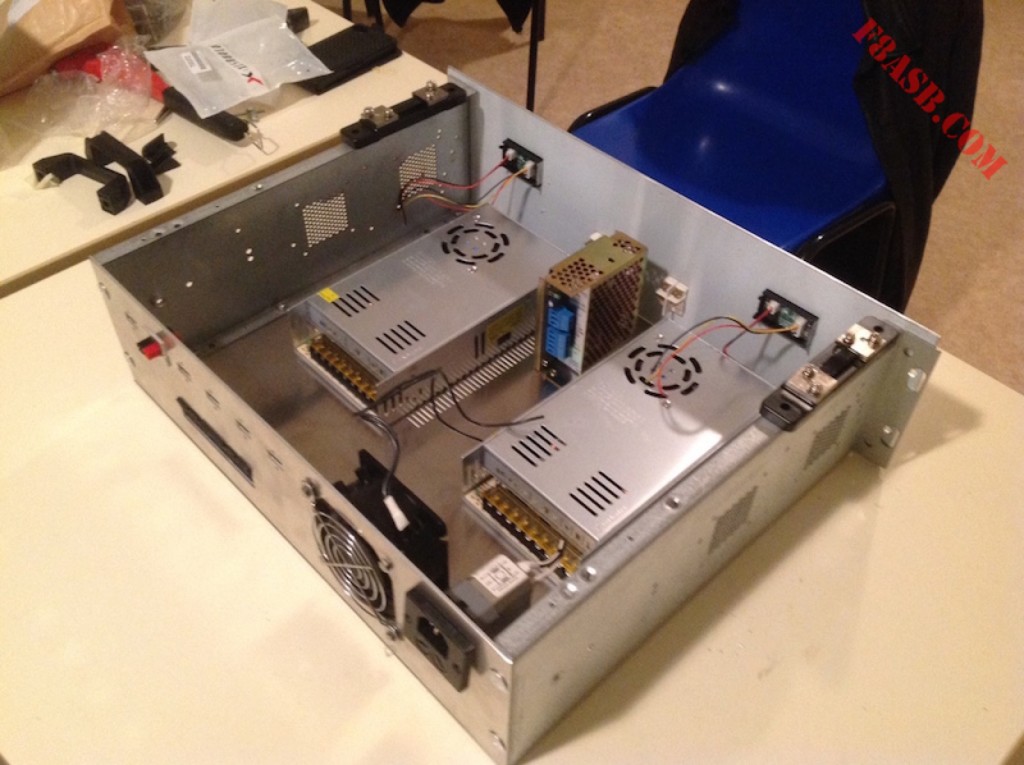

Installation provisoire des alimentations pour test d’emcombrement.

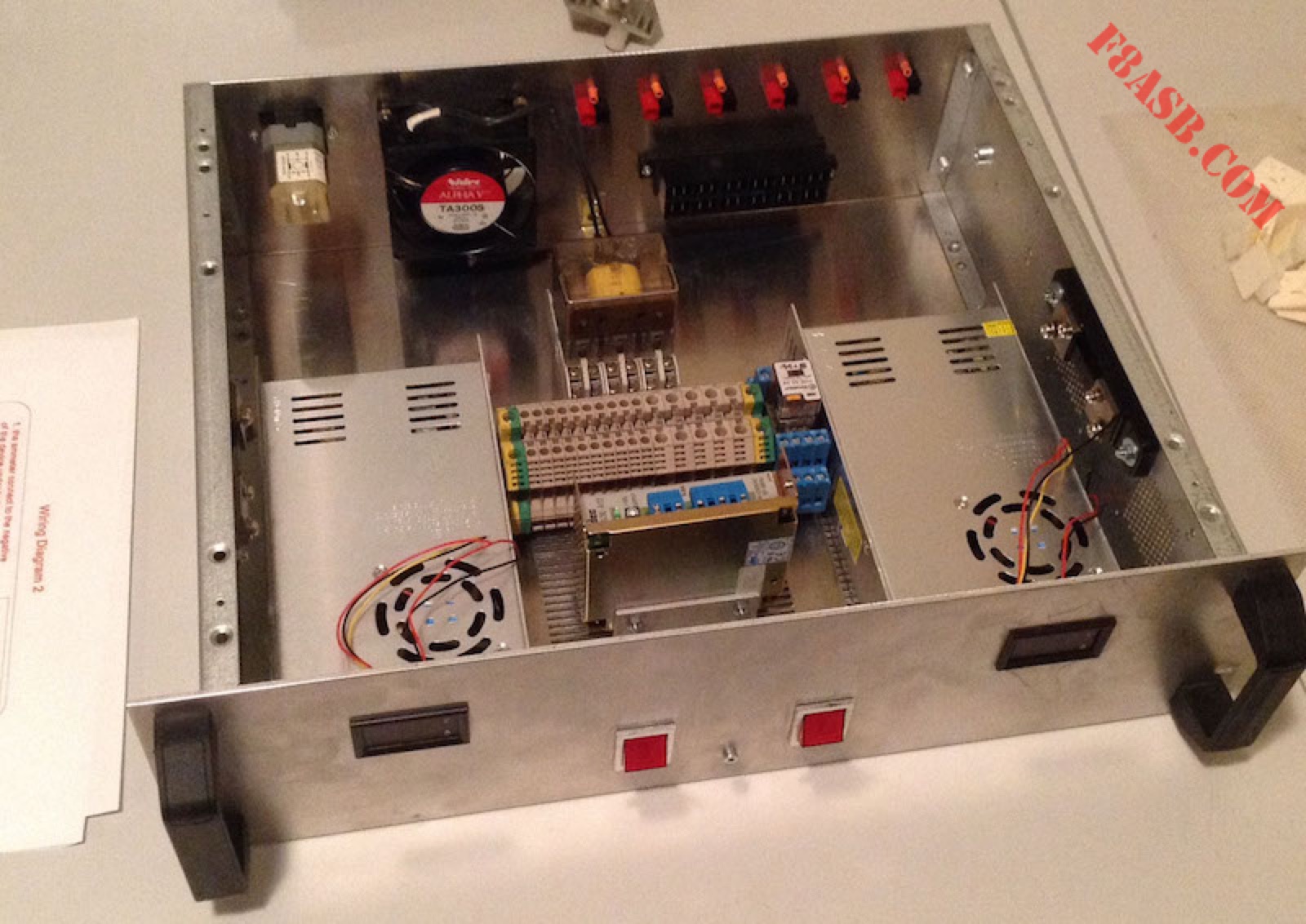

c_alim7

Integration definitive avant câblage, intégration en dessous des powerpoles de fusible de type automobile par F5FIM

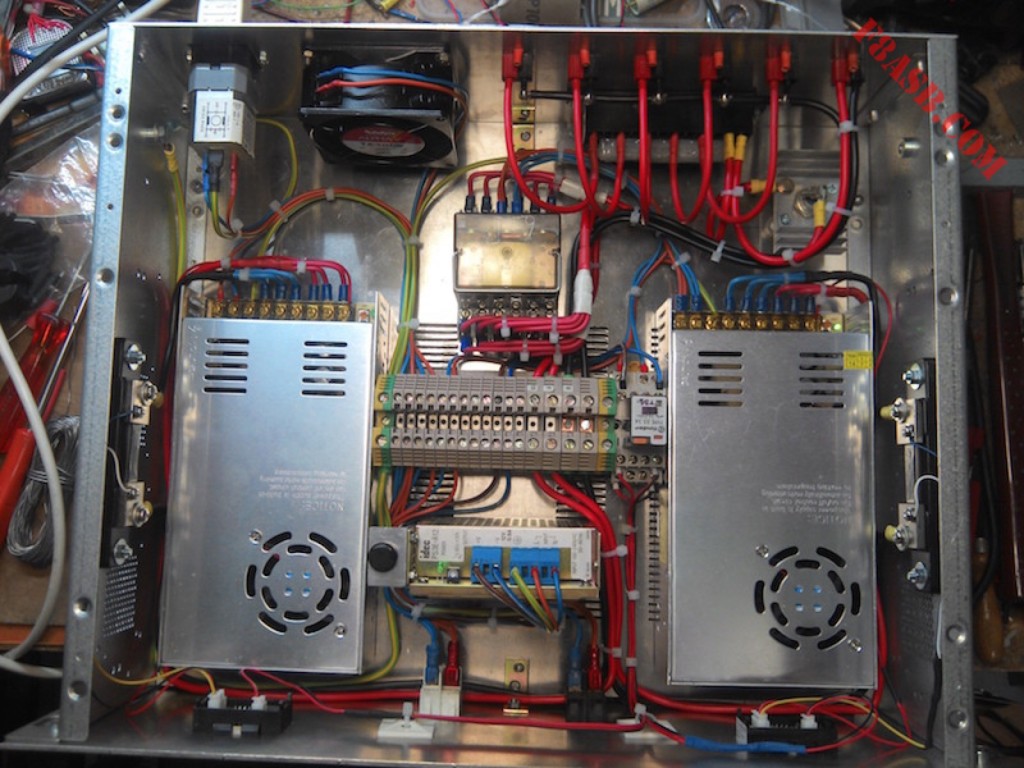

c_alim11Photo de l’ensemble cablé, par F5FIM. Super pro merci à lui.

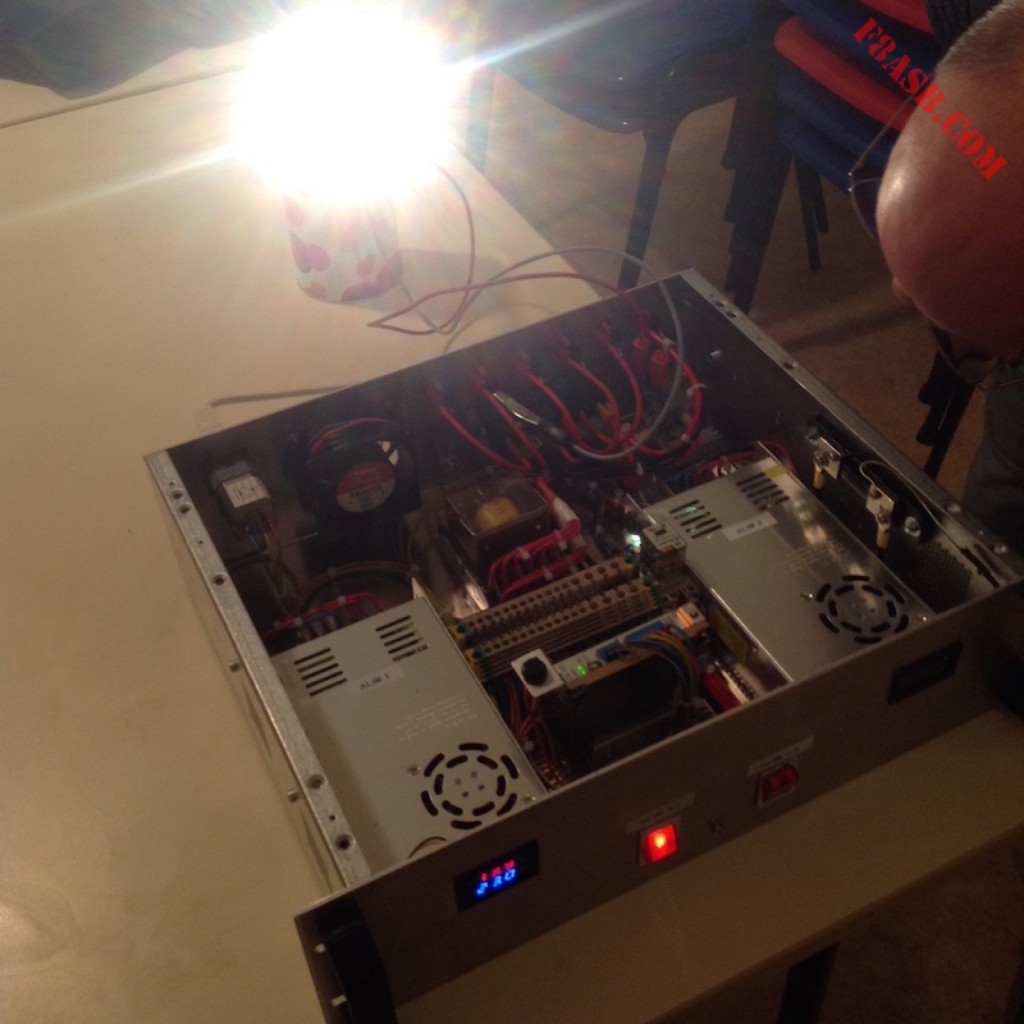

c_alim8

Test de charge avec 3 ampoules automobiles.

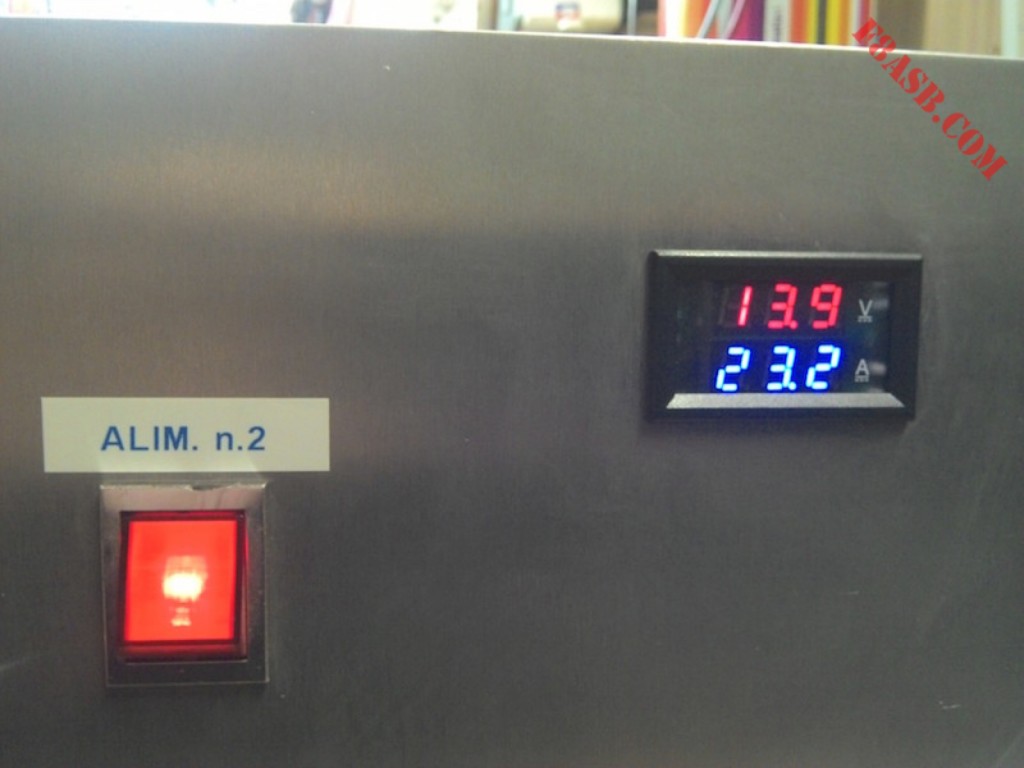

c_alim12

23,2 A en test

c_relais5



L’alimentation a désormais sa place dans le coffret du relais

c_alim1
Les Batteries NSB40FT intégrées sur le site du relais.

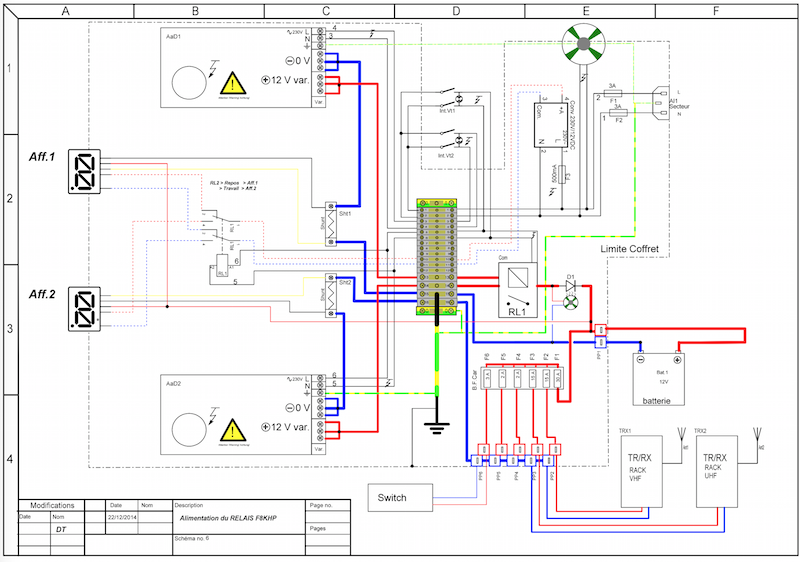

schemaalimSchéma de l’alimentation réalisé par F4HDP
